Thông tin sản phẩm Đồng hồ nước điện từ Hansung HS2000

Đồng hồ nước điện từ Hansung HS2000 có thiết kế nhỏ gọn, phù hợp với các chuẩn kết nối khác nhau, khả năng hoán đổi cho nhau mạnh mẽ.

Đồng hồ nước điện từ Hansung HS2000

Xuất xứ Hàn Quốc
Thương hiệu Hansung
Mô hình HS2000
Kiểu Đồng hồ đo lưu lượng điện từ
Nguồn cung cấp 24v-220v-3,6v
Áp suất làm việc 1.6MPa
Nhiệt độ chất lỏng 80 ℃
Kết nối Wafe đa tiêu chuẩn
Phạm vi dòng chảy 0,2-10m / s
Kích thước DN10-DN200

Đồng hồ đo lưu lượng điện từ bao gồm hai phần - cảm biến lưu lượng điện từ và thân đồng hồ.

Hoạt động của lưu lượng kế điện từ dựa trên định luật Faraday về cảm ứng điện từ.

Các bộ phận chính của cảm biến là: thân công tơ, các điện cực, cuộn dây kích từ, lõi sắt và vỏ.

Thân đồng hồ có cảm biến là một ống hợp kim ngắn có đường kính D, mặt trong có lớp lót cách điện.

Ba điện cực được cố định trong thân máy đo cùng với hướng đường kính của nó và tiếp xúc với lớp lót bề mặt bên trong.

Dựa trên nguyên lý khi có từ trường đi qua cảm biến, ở hai đầu điện cực tạo ra suất điện cảm tỷ lệ với vận tốc của chất lỏng chảy qua cảm biến, các thông số thu được sẽ được truyền đến cảm biến và hiển thị trên màn

Trong khi đó, nếu một chất lỏng dẫn điện nào đó chảy với vận tốc trung bình V qua ống đo thì cắt các đường sức từ trong từ trường, sinh ra suất điện động cảm ứng E.

Suất điện động E tỉ lệ với tích của mật độ từ thông B, đường kính mét D và vận tốc trung bình V, đó là: E = BVĐK.
Sức điện động E (tín hiệu dòng) được đo bằng các điện cực và truyền đến bộ xử lý trung tâm thông qua cáp truyền dẫn.

Sau khi bộ chuyển đổi xử lý tín hiệu dòng chảy bằng cách phóng đại nó, dòng chảy và tổng lượng có thể được hiển thị trên màn hình, cũng sẽ giải phóng cùng một xung và dòng điện, v.v.

Thông số kỹ thuật

Tiêu chuẩn Phòng chống Cháy nổ ExdIIBT4.
Kích thước DN10 đến DN500
Áp suất tiêu chuẩn 1.0Mpa đến 40mPa
Độ chính xác ± 0,5 đến 1,0%
Nguồn cung cấp 85 đến 250V AC (45 đến 63Hz) và 16 đến 36V DC
Dòng điện đầu ra 0 đến 10 hoặc 4 đến 20mA
Tần số đầu ra 0 đến 5.000Hz với cách ly quang điện
Đầu ra xung

0,001-1,000m 3 / cp

0,001-1,000L / cp

0,001-1,000USG / cp

0,001-1,000 UKG / cp

Đầu ra cảnh báo (với cách ly quang điện)
Báo động trên ALMH
Báo động thấp hơn ALML
Giao tiếp 4-20mA RS485 (Modbus)
Điều kiện hoạt động Nhiệt độ môi trường -10 đến 60 ° C
Độ ẩm tương đối ≤85% RH
Áp suất khí quyển 86 đến 106kPa
Chất lỏng áp dụng chất lỏng dẫn điện
Nhiệt độ chất lỏng -25 đến 65 và 140 ° C
Độ dẫn điện 5μs / cm

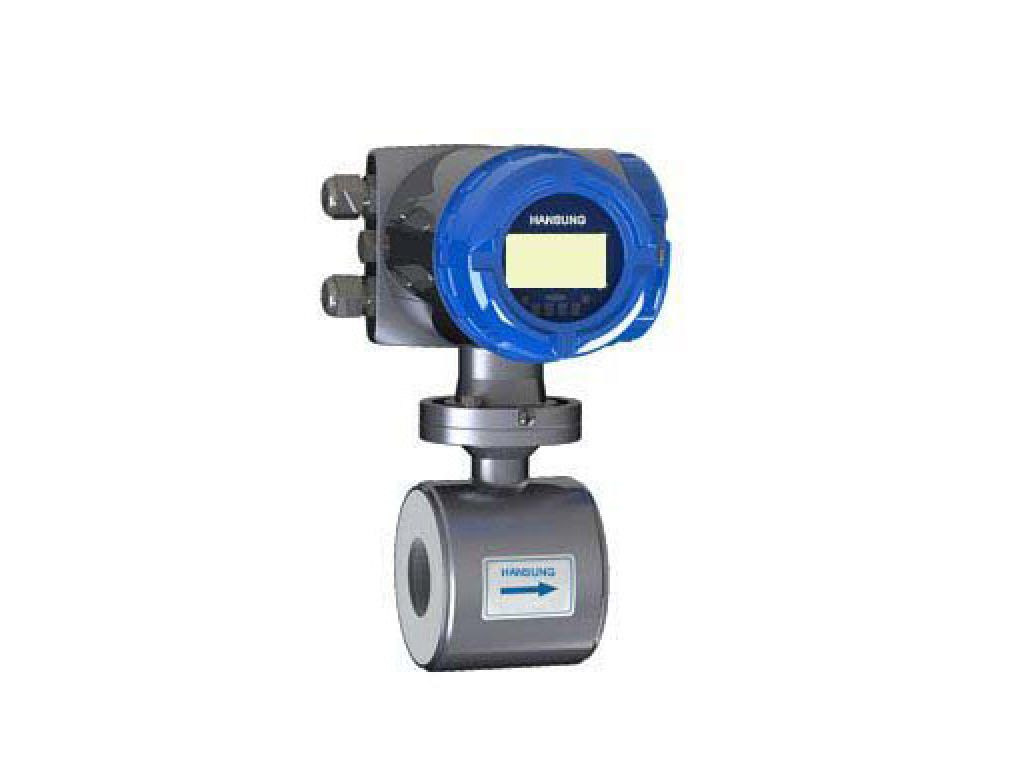

Hình ảnh củaĐồng hồ nước điện từ Hansung HS2000
