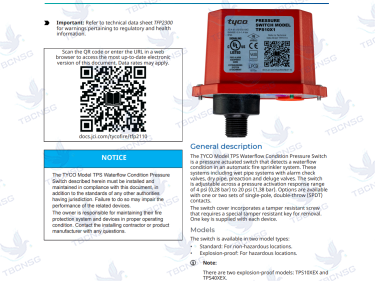

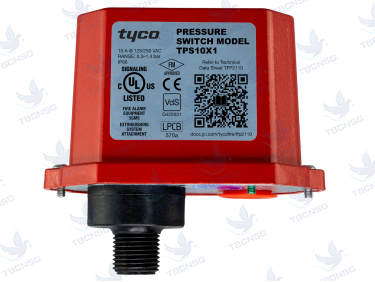

Trong các hệ thống phòng cháy chữa cháy (PCCC) tự động, việc phát hiện và phát tín hiệu cảnh báo ngay khi có dòng nước lưu chuyển trong đường ống là yếu tố sống còn để kích hoạt hệ thống báo động trung tâm. Công tắc áp suất giám sát dòng chảy TYCO Model TPS (TYCO Model TPS Waterflow Condition Pressure Switch) là thiết bị cơ điện cao cấp được thiết kế chuyên dụng cho nhiệm vụ này. Hoạt động dựa trên nguyên lý cảm biến áp suất, TYCO TPS phát hiện chính xác trạng thái dòng chảy được kích hoạt và lập tức truyền tín hiệu điện về tủ trung tâm báo cháy.
1. Ứng Dụng Thực Tế Trong Các Hệ Thống Sprinkler
Khác với các dòng công tắc áp suất công nghiệp thông thường, TYCO Model TPS được tối ưu hóa hoàn hảo để lắp đặt phối hợp cùng các cụm van điều khiển dòng chảy trong hệ thống chữa cháy tự động Sprinkler. Thiết bị tương thích linh hoạt với nhiều dạng hệ thống, bao gồm:
- Hệ thống ống ướt (Wet Pipe Systems): Lắp đặt kết hợp với van báo động kiểm tra (Alarm Check Valve).
- Hệ thống ống khô (Dry Pipe Systems): Giám sát trạng thái xả khí/áp lực nước.
- Hệ thống kích hoạt trước (Preaction) và Hệ thống xả tràn (Deluge Valve): Đảm bảo phản hồi tín hiệu kích động dòng chảy nhanh chóng.

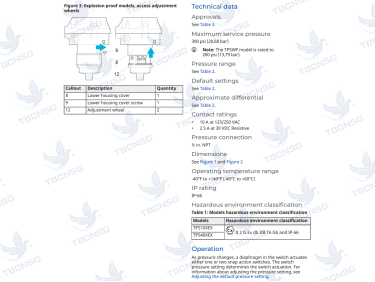

2. Đặc Tính Kỹ Thuật và Thiết Kế Vượt Trội
- Dải Kích Hoạt Linh Hoạt: Công tắc có khả năng tùy chỉnh phản hồi kích hoạt nhạy bén trong phạm vi áp suất từ 4 psi (0,28 bar) đến 20 psi (1,38 bar).

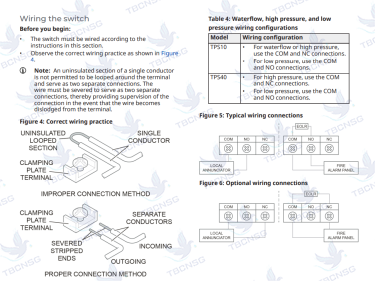

- Tùy Chọn Tiếp Điểm Điện: Sản phẩm cung cấp các tùy chọn tích hợp một (1) hoặc hai (2) bộ tiếp điểm dạng đơn cực hai hướng (SPDT - Single-Pole, Double-Throw), giúp kỹ sư dễ dàng kết nối song song nhiều thiết bị ngoại vi hoặc đèn còi báo động.

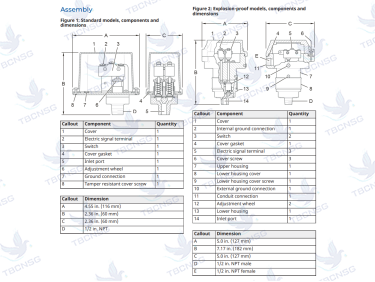

- Cơ Chế Bảo Mật Chống Can Thiệp (Tamper Resistant): Phần nắp đậy của bộ công tắc được cố định bằng vít chống can thiệp đặc biệt. Để tháo nắp, bắt buộc phải sử dụng chìa khóa chuyên dụng (mỗi thiết bị khi xuất xưởng sẽ được đi kèm một chìa khóa này), ngăn chặn hoàn toàn các hành vi thay đổi thông số trái phép.
3. Bảng Tra Cứu Thông Số Chi Tiết Các Model TYCO TPS
Dưới đây là bảng thông số chi tiết của từng model thuộc dòng sản phẩm TYCO TPS để phục vụ công tác thiết kế và lựa chọn thiết bị:

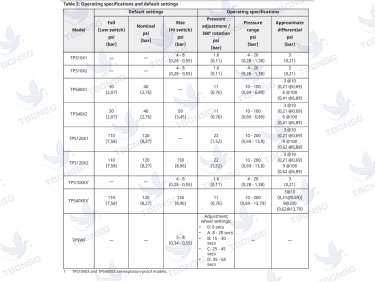

| Ký hiệu Model | Cài đặt mặc định: Giảm áp - Fall (Low switch) psi (bar) | Cài đặt mặc định: Định mức - Nominal psi (bar) | Cài đặt mặc định: Tăng áp - Rise (Hi switch) psi (bar) | Điều chỉnh áp suất / 1 vòng xoay 360° psi (bar) | Dải áp suất hoạt động psi (bar) | Khoảng chênh lệch áp suất xấp xỉ (Differential) psi (bar) |
|---|---|---|---|---|---|---|
| TPS10X1 | - | - | 4 - 8 (0,28 - 0,55) | 1.6 (0,11) | 4 - 20 (0,28 - 1,38) | 3 (0,21) |
| TPS10X2 | - | - | 4 - 8 (0,28 - 0,55) | 1.6 (0,11) | 4 - 20 (0,28 - 1,38) | 3 (0,21) |
| TPS40X1 | 30 (2,07) | 40 (2,76) | - | 11 (0,76) | 10 - 100 (0,69 - 6,89) | 3 @10 psi (0,21 @0,69 bar) 6 @100 psi (0,41 @6,89 bar) |
| TPS40X2 | 30 (2,07) | 40 (2,76) | 50 (3,45) | 11 (0,76) | 10 - 100 (0,69 - 6,89) | 3 @10 psi (0,21 @0,69 bar) 6 @100 psi (0,41 @6,89 bar) |
| TPS120X1 | 110 (7,58) | 120 (8,27) | - | 22 (1,52) | 10 - 200 (0,69 - 13,8) | 3 @10 psi (0,21 @0,69 bar) 9 @100 psi (0,62 @6,89 bar) |
| TPS120X2 | 110 (7,58) | 120 (8,27) | 130 (8,96) | 22 (1,52) | 10 - 200 (0,69 - 13,8) | 3 @10 psi (0,21 @0,69 bar) 9 @100 psi (0,62 @6,89 bar) |
| TPS10XEX¹ | - | - | 4 - 8 (0,28 - 0,55) | 1.6 (0,11) | 4 - 20 (0,28 - 1,38) | 3 (0,21) |
| TPS40XEX¹ | 110 (7,58) | 120 (8,27) | 130 (8,96) | 11 (0,76) | 10 - 200 (0,69 - 13,79) | 3 @10 psi (0,21 @0,69 bar) 9 @200 psi (0,62 @13,79 bar) |
| TPSWF | - | - | 5 - 8 (0,34 - 0,55) | Cài đặt bánh xe điều chỉnh thời gian: • 0: 0 giây • A: 8 - 20 giây • B: 15 - 30 giây • C: 25 - 45 giây • D: 35 - 65 giây |
- | - |

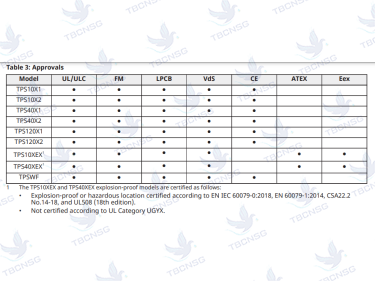

Ghi chú: ¹ Các model TPS10XEX và TPS40XEX là phiên bản đạt chứng nhận chống cháy nổ (Explosion-proof models), thích hợp cho môi trường công nghiệp nặng nguy hiểm.
4. Hướng Dẫn Lựa Chọn Model Phù Hợp Với Hệ Thống
Việc lựa chọn đúng model quyết định trực tiếp tới hiệu suất và sự an toàn vận hành:
- Lựa chọn theo áp lực hệ thống: Dòng TPS10 (hoặc TPS10XEX) lý tưởng cho các hệ thống áp lực thấp hoặc cần độ nhạy bén cao ở dải 4 - 20 psi. Trong khi đó, dòng TPS40 chịu áp lực trung bình lên đến 100 psi và dòng TPS120 (hoặc TPS40XEX) phục vụ hệ thống áp cao lên đến 200 psi.
- Lựa chọn chống báo giả (Model TPSWF): Đối với các hệ thống có áp suất nước biến động không ổn định (ví dụ dòng nước bị sốc dội khi mới mở bơm), model TPSWF là giải pháp tối ưu nhờ tích hợp bánh xe chỉnh thời gian trễ lên tới 65 giây, giúp loại bỏ hoàn toàn các tín hiệu báo động giả.
5. Bảo Trì Định Kỳ
Để thiết bị duy trì độ chính xác cao nhất, hệ thống quản lý tòa nhà cần kiểm tra định kỳ phần màng cảm biến, độ nhạy cơ học của lò xo, và kiểm tra hoạt động đóng ngắt của các tiếp điểm điện SPDT. Khi vận hành bảo trì, luôn đảm bảo giữ lại chìa khóa nắp chuyên dụng đi kèm để mở vít chống can thiệp một cách an toàn.
