Bẫy hơi

Trong bất kỳ hệ thống hơi nóng nào, từ nồi hơi công nghiệp đến các thiết bị trao đổi nhiệt, luôn tồn tại một linh kiện nhỏ nhưng quyết định đến 30% hiệu suất vận hành của toàn hệ thống: đó chính là bẫy hơi. Nhiều kỹ sư cơ điện (MEP) và quản lý nhà máy thường bỏ qua thiết bị này cho đến khi đường ống rung lắc, nứt vỡ hoặc hóa đơn nhiên liệu tăng đột biến. Bài viết dưới đây của diennuoccongnghiep.com sẽ phân tích chi tiết khái niệm, cấu tạo, nguyên lý hoạt động, bảng giá tham khảo và hướng dẫn lựa chọn, lắp đặt bẫy hơi chuẩn kỹ thuật nhất.

1. Bẫy hơi (Steam Trap) là gì? Vai trò trong hệ thống hơi nóng

1.1 Khái niệm bẫy hơi (Cóc xả nước ngưng)

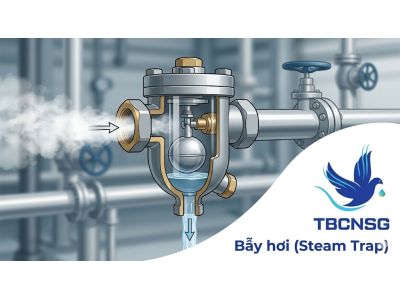

Bẫy hơi (tiếng Anh là Steam Trap) là một thiết bị tự động được lắp đặt trên đường ống hơi hoặc tại chân các thiết bị sử dụng hơi, có chức năng xả nước ngưng tụ (condensate) và các khí không ngưng ra ngoài nhưng vẫn giữ lại hơi nóng ở bên trong hệ thống. Trong tiếng Việt, thiết bị này còn được gọi với nhiều tên khác như cóc xả nước ngưng, bộ xả ngưng, van cóc hoặc bẫy nước ngưng.

Nguyên tắc cốt lõi của bẫy hơi nằm ở việc phân biệt ba loại môi chất cùng tồn tại trong đường ống: hơi nóng (steam), nước ngưng (condensate) và khí không ngưng (air, CO2, khí trơ). Hơi nóng là môi chất mang nhiệt cần được giữ lại, còn nước ngưng và khí không ngưng phải được xả ra càng nhanh càng tốt. Một chiếc bẫy hơi tốt là thiết bị "xả nước nhưng không xả hơi".

1.2 Tại sao hệ thống đường ống hơi nóng bắt buộc phải dùng bẫy hơi?

Nhiều chủ đầu tư cho rằng chỉ cần lắp một van xả tay là đủ, tuy nhiên điều này tiềm ẩn rất nhiều rủi ro về kỹ thuật và chi phí vận hành. Việc sử dụng bẫy hơi công nghiệp đúng chuẩn mang lại ba lợi ích sống còn sau:

• Tăng hiệu suất truyền nhiệt: Khi nước ngưng đọng lại trong thiết bị trao đổi nhiệt, nó tạo thành một lớp màng nước có hệ số dẫn nhiệt kém hơn hơi nóng rất nhiều lần. Chỉ cần một lớp nước ngưng mỏng vài mm cũng có thể làm giảm 10 đến 15% công suất gia nhiệt của thiết bị. Bẫy hơi giúp tách triệt để nước ngưng, đảm bảo bề mặt trao đổi nhiệt luôn tiếp xúc trực tiếp với hơi bão hòa.
• Ngăn chặn hiện tượng thủy kích (Water Hammer): Đây là hiện tượng nước ngưng tích tụ, bị dòng hơi có vận tốc cao (thường từ 25 đến 40 m/s) đẩy đi và va đập vào thành ống, van, khuỷu, gây ra tiếng nổ lớn và sóng xung kích cực mạnh. Thủy kích có thể làm nứt vỡ đường ống, bung mặt bích, phá hỏng van công nghiệp và gây tai nạn lao động nghiêm trọng.
• Tối ưu chi phí nhiên liệu: Nước ngưng sau khi được xả ra vẫn còn chứa một lượng nhiệt rất lớn (có thể lên đến 25% tổng năng lượng của hơi). Khi thu hồi nước ngưng nóng quay trở lại lò hơi, doanh nghiệp giảm đáng kể lượng dầu, gas hoặc điện năng cần thiết để gia nhiệt cho nước cấp bổ sung.

2. Cấu tạo chung và nguyên lý vận hành của bẫy hơi

2.1 Cấu tạo cơ bản của một bẫy hơi công nghiệp

Dù có nhiều chủng loại khác nhau, một chiếc bẫy hơi tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thân bẫy hơi (Body): Được chế tạo từ gang cầu, thép đúc hoặc inox 304/316, chịu được áp suất và nhiệt độ cao. Thân bẫy là bộ phận chịu lực chính và kết nối với đường ống qua ren hoặc mặt bích.
• Cơ cấu xả / Bộ truyền động: Đây là "linh hồn" của bẫy hơi, bao gồm quả phao (dạng phao), gầu đảo úp ngược (gầu đảo), đĩa van đồng tiền (nhiệt động) hoặc thanh lưỡng kim, phích giãn nở (tĩnh nhiệt).
• Lỗ xả nước ngưng (Orifice) và cửa xả khí tự động (Air Vent): Lỗ xả quyết định lưu lượng nước ngưng mà bẫy có thể đáp ứng, trong khi cửa xả khí giúp đẩy nhanh khí không ngưng ra khỏi hệ thống khi khởi động.
• Lưới lọc cặn (Y-Strainer tích hợp): Một số dòng bẫy hơi cao cấp được tích hợp sẵn lưới lọc bên trong để bảo vệ cơ cấu xả khỏi cặn bẩn, gỉ sét trong đường ống.

2.2 Nguyên lý phân biệt môi chất của bẫy hơi

Mọi loại bẫy hơi trên thị trường đều hoạt động dựa trên một trong ba nguyên lý phân biệt môi chất sau:

• Dựa trên chênh lệch khối lượng riêng (tỷ trọng): Nước ngưng có khối lượng riêng lớn hơn hơi nóng rất nhiều lần. Bẫy hơi dạng phao và gầu đảo lợi dụng sự khác biệt này để nâng hoặc hạ cơ cấu đóng mở van.
• Dựa trên chênh lệch nhiệt độ: Nước ngưng luôn có nhiệt độ thấp hơn hơi bão hòa ở cùng áp suất. Bẫy hơi tĩnh nhiệt (lưỡng kim, phích giãn nở) sử dụng đặc tính giãn nở vì nhiệt của vật liệu để đóng mở van.
• Dựa trên chênh lệch động năng và áp suất: Khi hơi nóng đi qua khe hẹp giữa đĩa van và mặt đế, nó tăng tốc đột ngột và tạo ra vùng áp suất thấp phía trên đĩa, hút đĩa xuống đóng kín. Đây là nguyên lý của bẫy hơi đồng tiền (nhiệt động).

3. Phân loại các dòng bẫy hơi phổ biến trên thị trường

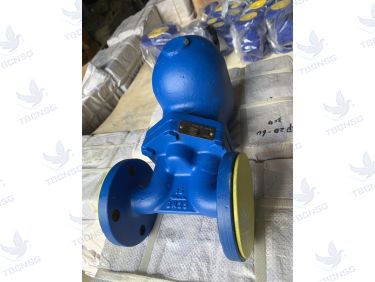

3.1 Bẫy hơi dạng phao (Ball Float Steam Trap)

Cấu tạo và nguyên lý: Bên trong thân bẫy có một quả phao hình cầu rỗng, gắn với cơ cấu đòn bẩy điều khiển van xả. Khi nước ngưng dâng lên trong thân bẫy, quả phao nổi lên và mở van xả. Khi nước ngưng được xả hết, phao hạ xuống và van đóng lại, giữ hơi ở trong hệ thống.

Ưu điểm: Xả nước ngưng liên tục với lưu lượng lớn, không gây tiếng ồn, thường được tích hợp thêm lỗ xả khí tĩnh nhiệt giúp thoát khí nhanh khi khởi động. Nhược điểm: Kích thước cồng kềnh, giá thành cao hơn các dòng khác và dễ hư hỏng nếu bị thủy kích mạnh. Ứng dụng: Bộ trao đổi nhiệt dạng vỏ - ống, thiết bị sấy, nồi hấp công nghiệp, các thiết bị có lưu lượng nước ngưng lớn.

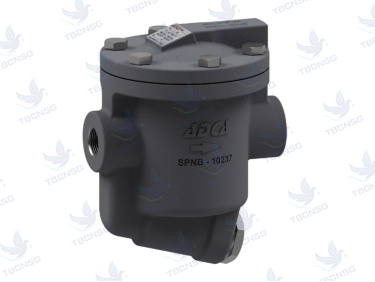

3.2 Bẫy hơi gầu đảo (Inverted Bucket Steam Trap)

Cấu tạo và nguyên lý: Thiết bị sử dụng một chiếc gầu úp ngược. Khi hệ thống mới khởi động, gầu chìm xuống và van xả mở để đẩy khí lạnh cùng nước ngưng ra ngoài. Khi hơi nóng tràn vào, gầu nổi lên và van đóng lại. Hơi bên trong gầu ngưng tụ dần, gầu lại chìm xuống và chu kỳ xả lặp lại.

Ưu điểm: Khả năng chống búa nước cực tốt nhờ kết cấu bền bỉ, không có phao dễ vỡ, tuổi thọ cao. Nhược điểm: Xả gián đoạn theo chu kỳ và luôn mất một lượng hơi mồi nhỏ trong quá trình vận hành. Ứng dụng: Đường ống dẫn hơi chính, lò hơi, các thiết bị gia nhiệt có áp suất cao.

3.3 Bẫy hơi đồng tiền / Nhiệt động (Thermodynamic Steam Trap)

Cấu tạo và nguyên lý: Bộ phận chính là một đĩa van phẳng (trông như đồng tiền) nâng lên hạ xuống theo biến đổi áp suất và động năng dòng chảy. Khi nước ngưng lạnh đi qua, đĩa nâng lên và xả ra ngoài. Khi hơi nóng đi qua, tốc độ dòng chảy tăng vọt tạo vùng áp suất thấp phía trên đĩa, hút đĩa xuống đóng kín lỗ xả.

Ưu điểm: Thiết kế nhỏ gọn, chịu được áp suất rất cao, giá thành rẻ và dễ bảo trì, có thể lắp ở mọi vị trí. Nhược điểm: Đĩa van dễ bị mài mòn theo thời gian, phát sinh tiếng ồn khi xả và không xả liên tục. Đây là dòng bẫy hơi đồng tiền được sử dụng phổ biến nhất trên các tuyến ống hơi dài và bộ phân phối hơi.

3.4 Bẫy hơi tĩnh nhiệt / Lưỡng kim (Thermostatic Steam Trap)

Cấu tạo và nguyên lý: Sử dụng thanh lưỡng kim hoặc phích giãn nở chứa chất lỏng đặc biệt, thay đổi hình dạng theo nhiệt độ của nước ngưng để đóng mở van. Ưu điểm: Khả năng thoát khí không ngưng ban đầu rất tốt, tận dụng tối đa nhiệt hiện của nước ngưng, tiết kiệm năng lượng. Nhược điểm: Phản ứng chậm hơn với sự thay đổi lưu lượng đột ngột, không phù hợp với tải trọng dao động mạnh.

4. Bảng giá bẫy hơi cập nhật mới nhất (Tham khảo)

Giá bẫy hơi phụ thuộc rất lớn vào chủng loại, vật liệu chế tạo, kích cỡ và kiểu kết nối. Bảng dưới đây tổng hợp dải giá tham khảo trên thị trường để hỗ trợ quý khách hàng dự toán ngân sách cho dự án.

4.1 Bảng giá bẫy hơi theo chủng loại và kích thước (DN15 - DN50)

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, giá thực tế có thể thay đổi tùy theo thương hiệu, tỷ giá và khối lượng đặt hàng. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chính xác theo từng model cụ thể.

Bạn cần báo giá bẫy hơi Yoshitake, Nicoson, Spirax Sarco với chiết khấu tốt nhất cho dự án? Liên hệ ngay Hotline/Zalo kỹ thuật 09 1800 6799 để nhận bảng giá chi tiết trong 5 phút, đầy đủ CO/CQ và chứng nhận xuất xứ.

4.2 Các yếu tố ảnh hưởng trực tiếp đến giá thành bẫy hơi

• Chất liệu chế tạo: Gang dẻo có giá thấp nhất, thép đúc cao hơn, trong khi inox 304 và đặc biệt là inox 316 có giá cao nhất do khả năng chống ăn mòn vượt trội.
• Kiểu kết nối: Bẫy hơi nối ren thường rẻ hơn 20 đến 40% so với bẫy hơi lắp mặt bích (JIS 10K, ANSI 150, PN16) do chi phí gia công và vật liệu mặt bích lớn hơn.
• Thương hiệu và xuất xứ: Các thương hiệu Nhật Bản như Yoshitake, Anh như Spirax Sarco có giá cao nhất nhưng độ bền và độ chính xác vượt trội. Các thương hiệu Thổ Nhĩ Kỳ (Nordsteam), Đài Loan (Nicoson), Hàn Quốc hay Trung Quốc có mức giá cạnh tranh hơn, phù hợp với các dự án có ngân sách hạn chế.
• Kích cỡ và lưu lượng: Bẫy hơi có kích cỡ lớn hơn (DN32 - DN50) và lưu lượng xả cao hơn sẽ có giá cao hơn đáng kể so với các size nhỏ DN15 - DN25.

5. Bảng so sánh nhanh các loại bẫy hơi công nghiệp

6. Hướng dẫn cách tính toán và lựa chọn bẫy hơi chuẩn kỹ thuật

6.1 Các thông số kỹ thuật bắt buộc phải xác định

Việc chọn bẫy hơi theo cảm tính hoặc theo kích cỡ đường ống là nguyên nhân hàng đầu dẫn đến tình trạng bẫy hoạt động kém hiệu quả. Kỹ sư cần xác định rõ ba thông số sau:

• Lưu lượng nước ngưng thực tế (Q - kg/h): Được tính dựa trên công suất thiết bị tiêu thụ hơi, sau đó nhân với hệ số an toàn (Safety Factor) từ 1,5 đến 3 tùy thuộc vào điều kiện khởi động, tải trọng dao động và mức độ tổn thất nhiệt của đường ống. Với các thiết bị trao đổi nhiệt lớn, hệ số an toàn nên chọn từ 2 đến 3.
• Áp suất vận hành tối đa (P_in) và áp suất ngược đầu ra (P_out): P_in là áp suất hơi tại điểm lắp bẫy, còn P_out là áp suất tại đường ống thu hồi nước ngưng (bao gồm cả tổn thất trên đường hồi).
• Độ chênh áp (ΔP): Được tính theo công thức ΔP = P_in - P_out. Đây là thông số quyết định khả năng xả thực tế của bẫy hơi, bởi lưu lượng xả trên catalogue luôn được đo ở một độ chênh áp nhất định. Nếu ΔP quá nhỏ, bẫy sẽ không thể xả hết nước ngưng dù kích cỡ lớn.

6.2 Nguyên tắc chọn loại bẫy hơi theo ứng dụng thực tế

• Đường ống dẫn hơi chính: Ưu tiên bẫy hơi đồng tiền hoặc bẫy hơi gầu đảo nhờ khả năng chịu áp cao và chống thủy kích tốt.
• Thiết bị trao đổi nhiệt lớn, nồi hấp, máy sấy: Chọn bẫy hơi dạng phao để đảm bảo xả nước ngưng liên tục, tránh ứ đọng làm giảm hiệu suất.
• Trạm giảm áp, thiết bị giặt khô, đường ống nhỏ: Chọn bẫy hơi phao hoặc bẫy hơi nhiệt động để tiết kiệm không gian lắp đặt.
• Hệ thống cần thoát khí ban đầu nhanh: Chọn bẫy hơi tĩnh nhiệt lưỡng kim để đẩy khí không ngưng ra khỏi thiết bị trong giai đoạn khởi động.

7. Quy trình lắp đặt và bảo trì bẫy hơi tránh sự cố

7.1 Sơ đồ và vị trí lắp đặt bẫy hơi tối ưu

Một cụm bẫy hơi (Steam Trap Station) đạt chuẩn kỹ thuật cần được bố trí đầy đủ các thành phần theo thứ tự từ đầu vào đến đầu ra như sau: Van khóa đầu vào → Y lọc inox hoặc Y lọc gang → Bẫy hơi → Kính quan sát dòng chảy → van một chiều → Van khóa đầu ra, kèm theo một đường bypass song song có van khóa để phục vụ bảo trì mà không phải dừng toàn hệ thống.

• Luôn lắp bẫy hơi tại điểm thấp nhất của đoạn ống hoặc thiết bị để nước ngưng có thể tự chảy về.
• Bắt buộc có Y-lọc đặt ngay trước bẫy hơi để giữ lại cặn bẩn, gỉ sét, bảo vệ cơ cấu xả bên trong.
• Bắt buộc có van một chiều đặt sau bẫy hơi để ngăn dòng nước ngưng từ đường hồi chảy ngược trở lại khi hệ thống dừng.
• Lắp thêm van xả khí ở điểm cao nhất của thiết bị và lắp van giảm áp hơi nóng ở những vị trí cần hạ áp suất trước khi vào thiết bị sử dụng.
• Đảm bảo chiều mũi tên trên thân bẫy hơi trùng với chiều dòng chảy và đường ống luôn có độ dốc về phía bẫy.

7.2 Các lỗi thường gặp ở bẫy hơi và cách khắc phục

• Bẫy hơi bị rò rỉ hơi sống (Failed Open): Biểu hiện là hơi nóng phun ra liên tục ở đầu ra, nhiệt độ đường hồi tăng cao bất thường. Nguyên nhân thường do đĩa van bị mài mòn, phao hoặc gầu bị thủng, hoặc cặn bẩn kẹt tại lỗ xả. Cách khắc phục: vệ sinh lưới lọc, kiểm tra và thay thế bộ đĩa hoặc cơ cấu xả.
• Bẫy hơi không xả nước ngưng (Failed Closed): Biểu hiện là thiết bị không đạt nhiệt độ yêu cầu, có tiếng ồn thủy kích trong đường ống. Nguyên nhân do gầu hoặc phao bị kẹt, lỗ xả bị tắc, hoặc áp suất ngược quá cao. Cách khắc phục: kiểm tra áp suất đường hồi, thông tắc lỗ xả, thay thế chi tiết hỏng.
• Chẩn đoán nhanh bằng thiết bị hỗ trợ: Sử dụng súng đo nhiệt hồng ngoại để so sánh nhiệt độ đầu vào và đầu ra của bẫy hơi, hoặc bút siêu âm để nghe tần số dòng chảy bên trong. Bẫy hơi hoạt động tốt sẽ có chu kỳ nhiệt độ và âm thanh đều đặn; nếu nhiệt độ đầu ra gần bằng đầu vào thì bẫy đã bị rò hơi sống.

Tư vấn chọn mua và khảo sát hệ thống hơi nóng miễn phí. Hàng sẵn kho từ DN15 đến DN100, đầy đủ CO/CQ, giao hàng toàn quốc. Quý khách vui lòng gọi Hotline 09 1800 6799 hoặc gửi yêu cầu về email [email protected] để được kỹ sư hỗ trợ trong thời gian sớm nhất.

8. Câu hỏi thường gặp (FAQ) về bẫy hơi

Bẫy hơi tiếng Anh là gì?

Bẫy hơi trong tiếng Anh được gọi là Steam Trap. Ngoài ra, tùy theo từng dòng sản phẩm cụ thể, người ta còn dùng các thuật ngữ như Ball Float Steam Trap (bẫy hơi dạng phao), Inverted Bucket Steam Trap (bẫy hơi gầu đảo), Thermodynamic Steam Trap (bẫy hơi đồng tiền) và Thermostatic Steam Trap (bẫy hơi tĩnh nhiệt).

Tuổi thọ trung bình của một bẫy hơi công nghiệp là bao lâu?

Tuổi thọ của bẫy hơi phụ thuộc vào chủng loại, chất lượng nước cấp, mức độ xử lý hóa chất cho lò hơi và điều kiện vận hành thực tế. Thông thường, bẫy hơi gầu đảo và bẫy hơi dạng phao có thể hoạt động từ 5 đến 10 năm nếu được bảo trì định kỳ. Bẫy hơi đồng tiền có tuổi thọ ngắn hơn, khoảng 2 đến 5 năm do đĩa van dễ mài mòn. Việc kiểm tra định kỳ 6 tháng một lần và thay thế phụ tùng đúng hạn sẽ giúp kéo dài đáng kể tuổi thọ thiết bị.

Làm sao biết bẫy hơi đang bị rò rỉ hơi nóng ra ngoài?

Có ba dấu hiệu dễ nhận biết nhất: thứ nhất, quan sát kính xem dòng chảy thấy hơi nước trắng phun liên tục thay vì nước ngưng; thứ hai, dùng súng đo nhiệt hồng ngoại đo nhiệt độ đầu ra của bẫy, nếu nhiệt độ gần bằng hoặc bằng nhiệt độ đầu vào thì bẫy đã hỏng; thứ ba, lắng nghe bằng bút siêu âm, nếu âm thanh dòng chảy liên tục không ngắt chu kỳ thì bẫy đang bị rò hơi sống.

Sự khác nhau giữa bẫy hơi dạng phao và bẫy hơi đồng tiền là gì?

Bẫy hơi dạng phao xả nước ngưng liên tục nhờ cơ cấu phao nổi, phù hợp với các thiết bị cần gia nhiệt ổn định và lưu lượng nước ngưng lớn. Bẫy hơi đồng tiền xả gián đoạn theo chu kỳ nhờ đĩa van, có kích thước nhỏ gọn, giá rẻ và chịu áp cao nhưng không phù hợp với thiết bị yêu cầu xả liên tục.

Tại sao bẫy hơi lại bị xả thẳng hơi sống?

Nguyên nhân phổ biến nhất là đĩa van hoặc cơ cấu xả bị mài mòn sau thời gian dài hoạt động, cặn bẩn bám kẹt tại lỗ xả khiến van không thể đóng kín, hoặc bẫy hơi bị chọn quá nhỏ so với lưu lượng nước ngưng thực tế dẫn đến làm việc quá tải liên tục. Ngoài ra, hiện tượng thủy kích mạnh cũng có thể làm biến dạng cơ cấu xả và gây rò rỉ hơi.

Kết luận

Bẫy hơi là thiết bị không thể thiếu trong bất kỳ hệ thống hơi nóng công nghiệp nào. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và đặc điểm của từng dòng bẫy hơi dạng phao, gầu đảo, đồng tiền hay tĩnh nhiệt sẽ giúp kỹ sư và nhà quản lý vận hành lựa chọn đúng chủng loại, tính toán chính xác độ chênh áp và lắp đặt đúng chuẩn kỹ thuật. Qua đó, doanh nghiệp không chỉ tiết kiệm chi phí nhiên liệu mà còn kéo dài tuổi thọ toàn bộ hệ thống đường ống, van công nghiệp và thiết bị trao đổi nhiệt.
