Bẫy hơi là gì? Tổng quan về thiết bị tách nước ngưng công nghiệp
Bẫy hơi (hay còn gọi là Steam Trap, tiếng Trung: 疏水阀 - Shūshuǐ fá) là một loại van tự động có vai trò cực kỳ quan trọng trong hệ thống hơi nóng (Steam system). Thiết bị này được thiết kế để thực hiện ba chức năng chính: xả nước ngưng ngay khi nó vừa hình thành, xả khí và các loại khí không ngưng khác, đồng thời ngăn chặn hơi nóng (hơi tươi) thất thoát ra ngoài môi trường.
Trong các ngành công nghiệp thực phẩm, dệt nhuộm, giấy hay hóa chất, bẫy hơi được ví như "người gác cổng" cho hiệu suất nhiệt. Nếu bẫy hơi hoạt động không hiệu quả, hệ thống sẽ đối mặt với tình trạng búa nước (water hammer), giảm công suất truyền nhiệt và lãng phí nhiên liệu đốt lò hơi một cách đáng kể. Tùy vào vùng miền và thói quen kỹ thuật, thiết bị này còn được gọi là cóc xả nước, bẫy nước ngưng hay van tách nước ngưng.
Cấu tạo chi tiết của bẫy hơi
Dù có nhiều biến thể khác nhau về chủng loại, nhưng về cơ bản một thiết bị bẫy hơi tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Thân van (Body): Thường được chế tạo từ gang xám (Cast Iron), gang cầu (Ductile Iron), thép carbon hoặc inox 304/316. Thân van là phần chịu áp lực chính và bảo vệ các chi tiết bên trong.
- Bộ phận kích hoạt (Actuator mechanism): Có thể là bóng phao (float), đĩa van (disc), hoặc bộ phận giãn nở nhiệt (thermostatic element). Đây là "trái tim" quyết định khi nào van mở để xả nước và khi nào đóng để giữ hơi.
- Ghế van và Đầu van (Seat & Valve Head): Khu vực tiếp xúc trực tiếp để đóng/mở dòng chảy. Bộ phận này thường làm bằng thép không gỉ tôi cứng để chống mài mòn và xói mòn bởi dòng nước ngưng tốc độ cao.
- Lọc rác (Strainer): Một số dòng bẫy hơi tích hợp sẵn lưới lọc bên trong để ngăn chặn cặn bẩn làm kẹt cơ cấu đóng xả.
Các tiêu chuẩn thiết kế phổ biến hiện nay bao gồm JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức) và BS (Anh), đảm bảo tính đồng bộ khi lắp đặt vào các hệ thống đường ống công nghiệp hiện đại.
Nguyên lý hoạt động của bẫy hơi
Nguyên lý vận hành của bẫy hơi dựa trên sự khác biệt về tính chất vật lý giữa hơi nóng và nước ngưng. Có ba nguyên lý cơ bản thường được áp dụng:
1. Nguyên lý cơ học (Mechanical): Dựa trên sự khác biệt về khối lượng riêng giữa hơi và nước. Ví dụ, ở bẫy hơi phao, khi nước ngưng đầy trong thân van, phao sẽ nổi lên và kéo theo đầu van mở ra để xả nước. Khi hơi vào, phao hạ xuống và đóng van lại.
2. Nguyên lý nhiệt tĩnh (Thermostatic): Dựa trên sự chênh lệch nhiệt độ giữa hơi nóng và nước ngưng đã nguội bớt. Một bộ phận nhạy cảm với nhiệt (như lá thép kép hoặc viên nang chứa chất lỏng) sẽ co lại hoặc giãn nở để điều khiển việc đóng mở.
3. Nguyên lý nhiệt động (Thermodynamic): Dựa trên sự khác biệt về vận tốc dòng chảy giữa hơi và nước. Khi hơi nóng đi qua với vận tốc cao, nó tạo ra vùng áp suất thấp phía trên đĩa van, ép đĩa van xuống để đóng lại.
Trong quá trình tư vấn giải pháp cho các nhà máy tại khu công nghiệp ở Bình Dương và Đồng Nai, chúng tôi nhận thấy nhiều đơn vị gặp sự cố búa nước nghiêm trọng chỉ vì lắp đặt bẫy hơi sai vị trí hoặc chọn sai công suất xả. Việc hiểu rõ nguyên lý hoạt động giúp kỹ thuật viên xác định được dòng bẫy nào phù hợp với vị trí lắp đặt: tại trạm giảm áp, tại thiết bị trao đổi nhiệt hay trên đường ống chính.

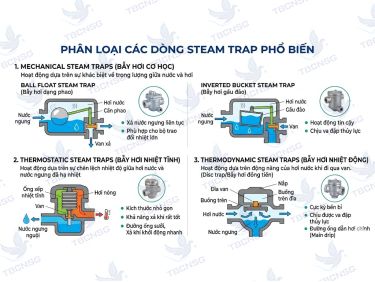

Phân loại bẫy hơi phổ biến trên thị trường
Việc phân loại Steam Trap giúp người dùng dễ dàng lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật cụ thể của hệ thống.
| Loại bẫy hơi | Vật liệu phổ biến | Ưu điểm nổi bật | Ứng dụng chính |
|---|---|---|---|
| Bẫy hơi đồng tiền (Disc Trap) | Inox, Thép carbon | Gọn nhẹ, chịu được áp suất cao, chống đóng băng | Xả nước ngưng trên đường ống chính |
| Bẫy hơi phao (Float Trap) | Gang, Thép, Inox | Xả nước ngưng liên tục, lưu lượng lớn | Bộ trao đổi nhiệt, giàn sấy, nồi nấu |
| Bẫy hơi gầu đảo (Inverted Bucket) | Gang cầu, Thép | Bền bỉ, chịu được búa nước tốt | Hệ thống hơi quá nhiệt, thiết bị công nghiệp |
| Bẫy hơi nhiệt tĩnh (Bimetallic) | Thép hợp kim | Khả năng xả khí cực tốt, tiết kiệm năng lượng | Đường ống sưởi, bọc bảo ôn |
Hướng dẫn lựa chọn bẫy hơi phù hợp
Để chọn đúng loại thiết bị tách nước ngưng, kỹ sư cần căn cứ vào các thông số kỹ thuật sau:
- Áp suất vận hành (Operating Pressure): Cần xác định áp suất tối đa (PMA) và áp suất làm việc thực tế. Các chuẩn phổ biến là PN16, PN25, Class 150 hoặc Class 300.
- Nhiệt độ (Temperature): Đảm bảo vật liệu thân van và gioăng làm kín chịu được nhiệt độ của hơi bão hòa hoặc hơi quá nhiệt.
- Lưu lượng xả (Discharge Capacity): Đây là yếu tố quan trọng nhất. Lưu lượng xả của bẫy hơi phải lớn hơn lượng nước ngưng thực tế sinh ra (thường tính hệ số an toàn từ 1.5 đến 3 lần).
- Kiểu kết nối: Nối ren (NPT/BSPT) cho kích thước nhỏ (DN15-DN50) hoặc nối mặt bích (JIS 10K, ANSI 150) cho các hệ thống lớn.
Một sai lầm phổ biến là chọn bẫy hơi theo kích thước đường ống (ví dụ ống DN25 thì chọn bẫy DN25). Thực tế, kích thước bẫy hơi phải dựa trên tải lượng nước ngưng (kg/h) và chênh lệch áp suất. Tại một dự án ở TP.HCM, chúng tôi đã thay thế các bẫy hơi quá khổ bằng loại có kích thước phù hợp, giúp nhà máy giảm 15% lượng hơi thất thoát không đáng có.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, Steam Trap có thể gặp các sự cố sau:
- Lỗi thổi thông (Steam Loss): Bẫy hơi bị kẹt ở trạng thái mở, khiến hơi tươi thoát thẳng ra ngoài. Nguyên nhân thường do cặn bẩn bám vào ghế van. Giải pháp: Vệ sinh hoặc thay thế bộ kit bên trong.
- Lỗi kẹt đóng (Cold Trap): Bẫy hơi không xả nước, khiến nước ngưng dâng ngược lại thiết bị. Giải pháp: Kiểm tra cơ cấu phao hoặc đĩa van, vệ sinh lưới lọc rác phía trước bẫy.
- Lỗi do búa nước: Va đập thủy lực làm móp phao hoặc hỏng cơ cấu bên trong. Giải pháp: Lắp thêm túi thu nước (dirt pocket) và kiểm tra lại bẫy hơi có khả năng chịu búa nước tốt hơn như bẫy gầu đảo.
- Xả khí kém: Hệ thống lâu nóng do khí không ngưng bị kẹt. Giải pháp: Sử dụng loại bẫy hơi có tích hợp bộ xả khí nhiệt tĩnh tự động.
Hướng dẫn lắp đặt và bảo dưỡng định kỳ
Lưu ý khi lắp đặt
Việc lắp đặt đúng kỹ thuật quyết định 80% tuổi thọ của thiết bị. Luôn lắp bẫy hơi thấp hơn điểm thoát nước của thiết bị sử dụng hơi. Chú ý chiều mũi tên trên thân van phải trùng với chiều dòng chảy. Đối với bẫy hơi phao, phải lắp đặt theo phương nằm ngang để cơ cấu phao hoạt động chính xác.
Quy trình bảo dưỡng
Nên kiểm tra định kỳ 6 tháng một lần bằng các phương pháp như đo nhiệt độ đầu vào/đầu ra hoặc sử dụng thiết bị siêu âm để nghe tiếng đóng mở của van. Việc vệ sinh lưới lọc rác định kỳ là bắt buộc để tránh tình trạng kẹt van do xỉ hàn hoặc cáu cặn đường ống.
Bảng so sánh các dòng bẫy hơi phổ biến
| Tiêu chí | Bẫy hơi đồng tiền | Bẫy hơi phao | Bẫy hơi gầu đảo |
|---|---|---|---|
| Khả năng xả nước | Gián đoạn | Liên tục | Gián đoạn |
| Chống búa nước | Trung bình | Kém | Rất tốt |
| Độ bền cơ học | Cao | Trung bình | Rất cao |
| Giá thành tương đối | Thấp | Trung bình - Cao | Trung bình |
Câu hỏi thường gặp (FAQ)
1. Bẫy hơi là gì?
Bẫy hơi là một thiết bị van tự động dùng để tách nước ngưng và khí không ngưng ra khỏi hệ thống hơi nóng mà không làm thất thoát hơi.
2. Bẫy hơi tiếng Anh là gì?
Trong kỹ thuật quốc tế, bẫy hơi được gọi là Steam Trap.
3. Bẫy hơi tiếng Trung là gì?
Trong các tài liệu kỹ thuật Trung Quốc, thiết bị này được gọi là 疏水阀 (Shūshuǐ fá).
4. Tại sao bẫy hơi của tôi hay bị hỏng phao?
Nguyên nhân chủ yếu là do hiện tượng búa nước trong hệ thống. Khi nước ngưng không được thoát kịp, nó tạo ra những cú va đập mạnh làm móp hoặc thủng phao inox bên trong bẫy.
5. Làm sao để biết bẫy hơi đang bị rò rỉ hơi?
Cách đơn giản nhất là quan sát đường xả (nếu xả hở) hoặc sử dụng súng đo nhiệt độ hồng ngoại. Nếu nhiệt độ sau bẫy xấp xỉ bằng nhiệt độ trước bẫy trên một đoạn dài, có khả năng cao bẫy đang bị thổi thông.
Kết luận
Việc hiểu rõ và lựa chọn đúng loại Steam Trap không chỉ giúp bảo vệ hệ thống đường ống khỏi những hư hại do búa nước mà còn là giải pháp tối ưu để tiết kiệm chi phí năng lượng cho doanh nghiệp. Hy vọng những chia sẻ kỹ thuật trên đây sẽ giúp bạn có cái nhìn toàn diện và chính xác hơn khi vận hành hệ thống hơi công nghiệp.
