Van bi

Van bi là dòng van công nghiệp đóng mở nhờ bộ phận như một quả bóng rỗng, có lỗ và có thể xoay góc 90 độ để kiểm soát dòng chảy qua nó. Hiện nay, loại van này được chúng tôi phân phối khá đa dạng về mẫu mã, xuất xứ, nhãn hiệu, chất liệu, và phương thức vận hành như: van bi tay gạt, tay quay, van bi điều khiển điện, van bi điều khiển khí nén.

Nguyên lý hoạt động của van bi

Với bộ phận bi rỗng có lỗ được kết nối với bộ phận điều khiển( có thể là tay gạt, tay quay, bộ điều khiển mô tơ điện, bộ điều khiển khí nén) bằng một trục. từ bộ phận điều khiển bi van sao cho lỗ trên bi trùng với chiều của thân (mở van) hay vuông góc với thân van (đóng van).

Từ nhiều tiêu chí mà có thể phân loại thành những dạng khác nhau cho phù hợp với hệ thống đường ống như: kiểu kết nối, chất liệu, cơ chế điều khiển. Hiện nay chúng tôi đang cung cấp các loại van bi với hầu hết các chủng loại, được nhập khẩu trực tiếp từ các thương hiệu uy tín của các quốc gia như: Nhật Bản, Hàn Quốc, Đài Loan, Đức, Ý….

Thông số kĩ thuật chung của van bi

• Chất liệu – Thân: Gang, Inox, Thép mạ crom, đồng
• Gioăng: PTFE
• Trục, ty: Inox 304
• Kiểu kết nối: Lắp ren/ lắp bích
• Kích cỡ: 1/4 – 20″ (8A – 200A)
• Áp lực làm việc: 16kg/cm2 đến 64kg/cm2
• Nhiệt độ làm việc: MAX 250 độ C

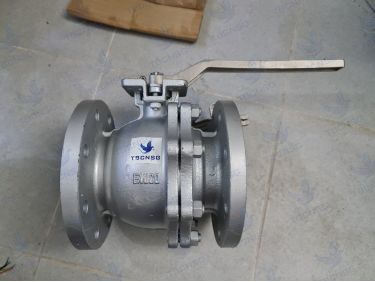

• Hãng sản xuất: SSV, EMICO, YONGSI
• Xuất xứ: Đài loan/ Hàn Quốc/ Trung Quốc
• Tiêu chuẩn: JIS – BS, DIN
• Bảo hành: 25 tháng

Lưu ý bảo trì van bi

Những sự cố thường gặp chính là van bị kẹt điều khiển do một thời gian dài vận hành không điều khiển nên giữa trụ van và thân van có thể bị bó hay gỉ sét gây khó khăn cho quá trình vận hành. Van bi cũng thường hay bị rò rỉ phần trục van và thân van do quá trình vận hành gây mài mòn làm mất đi sự kín khít giữa phần làm kín, trục van và thân van, bi van.
Để tránh những tình trạng như trên xảy ra, người vận hành cần chú ý kiểm tra hoạt động của van, thường xuyên lau chùi ngoài van, đồng thời thường xuyên tra dầu, mỡ bôi trơn tại những vị trí cần thiết ( tốt nhất nên định kỳ từ 3 – 6 tháng 1 lần) để van có thể hoạt động trơn chu.

Trong loại bài viết chia sẽ về các kiến thức van công nghiệp. Hôm nay, chúng tôi tiếp tục chia sẽ cho các bạn về loại van chuyên dùng cho đóng nhanh/ mở nhanh.

Cùng tìm hiểu qua về cấu tạo, nguyên lý hoạt động của van bi – là một trong những loại van công nghiệp được sử dụng phổ biến nhất hiện nay.

Van bi là gì ?

Van Bi (Ball Valve) được sử dụng trong hầu hết các quy trình công nghiệp, bao gồm xử lý nước và nước thải, khai thác, sản xuất điện, chế biến dầu, khí và dầu mỏ, sản xuất thực phẩm, sản xuất hóa chất và nhựa và nhiều lĩnh vực khác. Van Bi (Ball valve) được cấu tạo bởi một quả bi có lỗ rỗng và xoay vòng để kiểm soát dòng chảy qua nó. Van bi thường sử dụng trong các nhà máy có các loại van bi tay gạt, van bi tay quay, van bi điều khiển khí nén hoặc van bi điều khiển bằng điện….

Cấu tạo van bi

Cấu tạo bên trong van bi gồm quả bi có lỗ rỗng cho môi chất đi qua. Bi được giữ chặt giữa hai vòng làm kín (seat). tay gạt/tay quay được lắp ở đầu trên của ty van. Khi vặn tay gạt/ tay quay một góc 90 độ thì van sẽ ở vị trí đóng hoặc vị trí mở. Do đó van bi cũng là loại đóng mở nhanh. Vì hình dạng của chúng nên van bi có độ trơn và vận hành được dễ dàng hơn van nút. Vì thế giảm được lực ma sát giữa bi và các vòng làm kín khi vận hành do đó chúng không cần tới sự bôi trơn. Tay gạt của van bi cũng giống như van nút nó sẽ nằm song song với dòng chảy khi van ở vị trí mở. Còn khi tay gạt nằm vuông góc với đường ống thì nó ở vị trí đóng. Chính điều này giúp bạn dễ dàng định vị được trạng thái hoạt động của van.

Vật liệu cấu tạo van bi

Phần thân van có thể có rất nhiều loại vật liệu cấu tạo thành, một trong những số đó là:

• Stainless steel (Thép không gỉ)
• Brass (đồng thau)
• Bronze (đồng)
• Chrome
• Titanium (titan)
• PVC (Nhựa PVC)
• CPVC
• PFA-lined
• Và nhiều loại khác…

Có rất nhiều loại vật liệu để sản xuất SEAT valve (bộ phận làm kín phần bi và phần thân van). Mỗi vật liệu đều có một ứng dụng riêng và phù hợp với khả năng tương thích hóa học, áp suất và nhiệt độ. Một số vật liệu thường xuyên sử dụng là:

• TFM
• Delrin
• Teflon gia cường (RTFE)
• Kel F (PCTFE)
• Kim loại
• Nylon
• PEEK
• 50/50
• Virgin Teflon (TFE)
• UHMW Polyethylene ( UHMWPE )
• Graphoil
• Viton

Phân loại van bi

Van bi được chia thành nhiều loại dựa vào cấu tạo của van, hay dựa vào việc vận hành bằng tay hay bằng điện (bộ phận truyền động).

A/ Dựa vào cấu tạo thân van

Có 5 kiểu van bi phổ biến gồm: single body, three-piece body, split body, top entry, and welded. Sự khác biệt dựa trên cách các phần của van – đặc biệt là vỏ có chưa bi – được sản xuất và lắp ráp. Các hoạt động van là như nhau trong mỗi trường hợp.

1. Full port.
2. Reduced port or reduced bore.
3. V port.
4. Cavity filler.
5. Trunnion.
6. Multiport.

B/ Dựa vào bộ phận truyền động

Van bi điều khiển khí nén: Phần van bi đi kèm là bộ tác động khi nén giúp van thay đổi trạng thái từ đóng sang mở và ngược lại.
van bi điều khiển bằng điện: Phần van bi đi kèm là bộ tác động điện giúp van thay đổi trạng thái từ đóng sang mở và ngược lại.

Ưu và Nhược Điểm Của Van Bi

Ưu điểm:

Van bi có độ bền cao, hoạt động tốt sau nhiều chu kỳ, và đáng tin cậy, đóng/ mở dễ dàng, an toàn ngay cả sau khi thời gian dài không sử dụng. Chính những yêu tố này làm cho chúng trở thành lựa chọn ưu tiên cho các ứng dụng đóng/ mở và điều khiển nơi chúng thường được ưu tiên sử dụng hơn van cầu hay van vổng. Tuy nhiên, van bi thiếu sự kiểm soát tốt trong các ứng dụng điều chỉnh lưu lượng. Cùng với cấu tạo đơn giản, sự vận hành, sửa chửa linh hoạt nên van bi được ứng dụng rỗng rãi trong công nghiệp, hỗ trợ áp suất lên đơn 1000 bar và nhiệt độ lên đến 752 ° F (400 ° C). Kích thước van bi thường nằm trong khoảng từ DN8 đến DN2000..

Nhược điểm:

Mặc dù van bi được sử dụng nhiều nơi để thay thế van cầu và van cổng nhưng van bi không điều tiết được lưu lượng mong muốn như van điều tiết.
Van bi là dòng van đóng nhanh/ mở nhanh chính vì vậy áp suất ma sát giữa thân bi và gioăng làm kín là rất lớn. Bởi vậy những bộ phận này thường dễ bị hư trong quá trình sử dụng.
Van bi không dùng được cho môi trường bẩn hoặc đặc sệt. Trong trường hợp môi chất đặc sệt bạn có thể chuyển qua sử dụng loại van cửa hoặc van bướm.

Các Thương Hiệu Van Bi Nổi Tiếng Trên Thị Trường

Giống như các loại van công nghiệp khác, thì van bi cũng được sản xuất ở nhiều nước trên toàn thế giới. Có đến kể đến các quốc gia có nền công nghiệp phát triển hàng đầu thế giới như Đức, Mỹ, Nhật. Hoặc nếu sản phẩm chỉ dùng ổn, và mong muốn rẻ bạn có thể lựa chọn hàng taiwan, china…

Hiện nay, trên thị trường van công nghiệp ở Việt Nam. Bạn có thể lựa chọn các thương hiệu van bi công nghiệp như:

• KSB Armaturen/ Đức.
• Metso/ Đức.
• Zetkama/ Ba Lan.

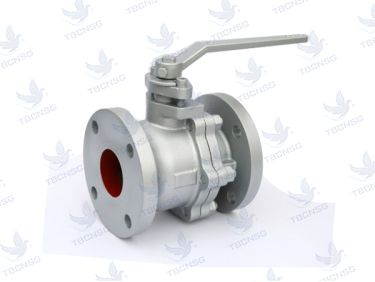

• JOEUN/ Hàn Quốc.
• TUNGLUNG/ Taiwan.
• NVS/ Taiwan.
• Các thương hiệu Trung Quốc.

Với các dòng thương hiệu van bi thì đều có điểm mạnh và yếu khác nhau. Hãy cân nhắc thật kỹ trước khi chọn mua nhé!

Chúng tôi là nhà phân phối các loại Van Bi "Ball Valve" trong hệ thống Van nước và Van công nghiệp gồm có các loại Van bi đồng tay gạt, Van bi gang tay gạt, Van bi tay quay theo chuẩn Van bi nối ren và Van bi nối bích. Van bi tay gạt được sử dụng phổ biến với các chất liệu bằng đồng, gang và inox còn van bi tay quay thì ít thông dụng hơn. Từ những kinh nghiệm và bề dày nghiên cứu tư vấn cũng như tham gia các dự án cung cấp thiết bị cho hệ đường ống, chúng tôi xin chia sẻ chút kiến thức tổng quát nhất về các loại Van bi trên nền tảng định nghĩa, cấu tạo và nguyên lý hoạt động, phân loại...để quý Khách hàng bạn đọc có cái nhìn tổng quát hơn về loại van này.

Tóm tắt cơ bản của Van Bi

Van bi được làm từ chất liệu khác nhau: Van bi gang, Van bi đồng, Van bi inox (thép không rỉ), Van bi thép

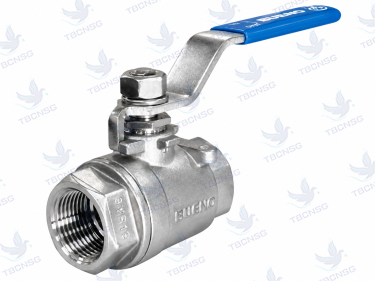

Van bi có hai dạng liên kết: Van bi nối ren (lắp ren), Van bi nối bích (lắp mặt bích)

Van bi có nhiều kích cỡ khác nhau từ nhỏ nhất tới lớn nhất. Kích thước cơ bản của van bi là: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150.

Ngoài ra những loại van bi tay quay cỡ lớn đặc biệt cũng có kích thước rất lớn, những kích cỡ này thường là loại van chuyên dụng sản xuất theo đơn đặt hàng được PGTech làm việc với các nhà sản xuất để thực hiện theo yêu cầu.

Áp lực làm việc của van bi có PN10, PN16, PN25, PN40...

van bi, van bi là gì, cấu tạo và nguyên lý hoạt động của van bi

Van bi, Van bi các loại cho đường ống nước và nhiều ứng dụng công nghiệp khách nhau

Van bi là gì?

Van bi là một thiết bị sử dụng một bộ phận hình cầu để đóng mở và kiểm soát dòng chảy lưu lượng. Mặt cầu có một cổng, còn được gọi là lỗ khoan, xuyên qua tâm. Khi van được đặt ở vị trí mở thì chất lỏng có thể chảy qua nó. Khi quay 90 độ, lỗ khoan sẽ vuông góc với đường dẫn, nghĩa là van đóng lại và chất lỏng không thể đi qua. Van bi tay gạt nối ren DN15-DN50, còn van bi tay gạt nối bích từ DN65 tới DN200 hoặc bằng inox là phổ biến trong thiết kế và ứng dụng.

Van bi tay gạt nối renCác loại van bi được sử dụng phổ biến:

1. Van bi nối ren bằng đồng, van bi nối ren bằng inox, van bi nối ren bằng gang và bằng thép
2. Van bi nối bích bằng gang, van bi nối bích bằng inox (van bi nối bích bằng thép không gỉ)
3. Các loại van bi hai ngả, van bi ba ngả, van bi bốn ngả
4. Van bi điều khiển bằng điện, van bi điều khiển khí nén (Van bi điều khiển tự động, van bi điều khiển bằng động cơ nối ren và nối bích)
5. Van bi tay gạt, Van bi tay gạt nối bích, Van bi tay gạt nối ren chất liệu bằng đồng bằng gang (thường van bi tay gạt bằng gang nối bích, van bi tay gạt bằng đồng nối ren)

Cấu tạo và nguyên lý hoạt động của van bi

Van bi, cùng với van bướm và van chốt, là một nhóm của dòng van quay một phần tư. Van bi được biết đến như là dòng van sử dụng phổ biến đáng tin cậy. Vì vậy, van bi luôn là một lựa chọn tuyệt vời cho các ứng dụng hệ khí, do đặc điểm đóng khít không rò gỉ của van bi. Chất liệu làm van bi cũng đa dạng như gang, thép, đồng và inox tùy theo mục đích sử dụng và các hệ ứng dụng khác nhau.

Van bi tay gạt nối bíchVan bi phổ biến nhất là van bi hai ngả, cho phép dòng chảy đi tuyến tính từ lối vào đến lối ra. Hơn nữa, van bi ba ngả và bốn ngả cho phép dòng chảy đi theo nhiều hướng, bao gồm góc 90 độ.

Có bốn loại thân van bi phổ biến: hàn hoàn toàn, thân ba mảnh (còn gọi là cạnh hoặc đầu cuối), thân chia và đầu vào. Sự khác biệt dựa trên cách mà các mảnh van được sản xuất và lắp ráp, nhưng hoạt động của van là giống nhau ở mỗi loại. Mỗi thiết kế đều có những điểm lợi riêng của nó. Ví dụ, thiết kế của van bi hàn mang lại sức mạnh tối đa mà chỉ có trọng lượng tối thiểu, cũng như sức chịu tối đa và cả áp suất đường ống. Thiết kế nhỏ gọn, hình cầu cũng giúp loại bỏ các mặt bích thân, do đó giảm kích thước tổng thể và giảm rò rỉ.

Ứng dụng của van bi

Van bi có thể được sử dụng trong nhiều ứng dụng và thị trường, chẳng hạn như truyền tải và lưu trữ, xử lý khí, công nghiệp, và nhiều ngành nghề khác. Van bi có sự giảm áp suất thấp và có thể mở và đóng nhanh chóng và chính điều này mà van bi cũng được ứng dụng phổ biến cho nhiều hệ và ngành công nghiệp.

Van bi được ứng dụng rộng rãi trong cuộc sống hàng ngày của chúng ta và có thể không được chú ý. Ví dụ, có những van bi ở đường ống dẫn nước cho bồn rửa, các vòi nước, bên trong máy giặt, máy rửa bát đĩa, lò sưởi khí đốt, tủ lạnh v.v. Các loại ngành công nghiệp sử dụng van cho sản phẩm của họ. Các ngành công nghiệp này bao gồm điện tử, điện, ô tô, in ấn, nhựa, hàng dệt, kim loại, y tế, hoá chất và thực phẩm. Các ngành công nghiệp sử dụng van bi thường có nhu cầu hỗ trợ áp suất cao và nhiệt độ vượt quá 480 độ. Van bi được đơn giản hóa để vận hành và sửa chữa được thực hiện một cách dễ dàng mà không bị gỡ bỏ khỏi đường ống.



Phân loại van Bi

Van bi có bốn dạng thân van: thân đơn, thân chia, đầu vào và dạng hàn. Có bốn loại van bi phổ biến: cổng đầy đủ, cổng tiêu chuẩn, cổng bị giảm, và cổng chữ V. Van bi cơ thường được gọi là van bi tay gạt còn sử dụng động cơ thì gọi là van bi điều khiển bằng động cơ.

Van bi cổng đầy đủ “a full port ball valve” có một quả bóng cỡ lớn để lỗ trong quả bóng có cùng kích cỡ với đường ống làm giảm ma sát hiệu quả. Lưu lượng không bị hạn chế, mặc dù cỡ van lớn hơn.

Van bi cổng tiêu chuẩn “a standard port ball valve” giá thành tốt hơn do hiệu quả chi phí, nhưng có một quả bóng nhỏ hơn và một cổng tương ứng nhỏ hơn. Lưu lượng qua van này là một ống nhỏ hơn kích thước ống van dẫn đến dòng chảy bị hạn chế. Với van bi cổng giảm, dòng chảy qua van là một ống nhỏ hơn kích thước ống dẫn của van dẫn đến dòng chảy bị hạn chế.

Van bi cổng “V” có một quả bóng hình chữ 'V' hoặc chỗ nghế đệm hình chữ 'V'. Điều này cho phép đóng và mở một cách có kiểm soát tỷ lệ hơn với đặc tính dòng chảy. Khi van ở vị trí khép kín và cửa bắt đầu mở, đầu nhỏ 'V' được mở ra trước tiên cho phép kiểm soát dòng chảy ổn định trong giai đoạn này. Nói chung loại thiết kế này đòi hỏi một cấu trúc chắc chắn hơn do vận tốc của chất lỏng cao hơn, nếu không nó sẽ nhanh chóng làm hỏng một van tiêu chuẩn.

Van bi dạng trục có một phương tiện cơ giới để định vị bóng ở phía trên và dưới cùng, thiết kế này thường được ứng dụng cho van lớn hơn và áp suất cao hơn (thường hơn 4 inch và trên 600 psi trở lên)

Van bi tay quayVan bi vận hành cơ/bằng tay có thể đóng nhanh và do đó có nguy cơ búa nước. Một số van bi được trang bị bộ truyền động (động cơ) có thể hoạt động bằng khí nén hoặc động cơ điện. Các van này có thể được sử dụng cho điều khiển bật / tắt hoặc điều khiển dòng chảy tuyến tính. Van điều khiển lưu lượng khí nén cũng được trang bị bộ định vị biến đổi tín hiệu điều khiển thành vị trí bộ truyền động để từ đó giúp mở van theo tỷ lệ.

Các cách gọi van bi theo dạng liên kết và tính chất vận hành và ứng dụng gồm có:

Van bi tay gạt nối ren, Van bi tay gạt nối bích, Van bi tay gạt lắp bích, Van bi tay gạt mặt bích, Van bi tay gạt hai đầu mặt bích
Van bi gang tay gạt, Van bi inox tay gạt, Van bi đồng tay gạt, Van bi gang tay gạt nối lắp ren, Van bi đồng tay gạt nối lắp ren, Van bi inox tay gạt nối lắp ren
Van bi gang tay gạt nối lắp bích, Van bi đồng tay gạt nối lắp bích, Van bi inox tay gạt nối lắp bích, Van bi hai đầu mặt bích bằng gang/đồng/inox
Van bi đồng nối lắp bích, Van bi inox nối lắp bích, Van bi gang nối lắp bích
Van bi điều khiển bằng điện nối ren, Van bi điều khiển bằng điện nối bích, Van bi điều khiển nối lắp ren, Van bi điều khiển nối lắp bích.
Tóm lại van bi có theo cách gọi liên kết và chất liệu thì cũng đa dạng và tùy theo cách mà các kỹ sư hay đơn vị thi công gọi tên nhưng về cơ bản thì vẫn chính là van bi nối rên hay van bi nối bích.

Cách lựa chọn van bi với liên kết đường ống

• Van bi tay gạt DN15, nối ren, lắp với đường ống size 21 mm (21A), chất liệu gang, đồng, inox (304, 316, 201);
• Van bi tay gạt DN20, nối ren, lắp với đường ống size 27 mm (27A), chất liệu gang, đồng, inox (304, 316, 201);
• Van bi tay gạt DN25, nối ren, lắp với đường ống size 34 mm (34A), chất liệu gang, đồng, inox (304, 316, 201);
• Van bi tay gạt DN32, nối ren, lắp với đường ống size 42 mm (42A), chất liệu gang, đồng, inox (304, 316, 201);
• Van bi tay gạt DN40, nối ren, lắp với đường ống size 49 mm (49A), chất liệu gang, đồng, inox (304, 316, 201);
• Van bi tay gạt DN50, nối ren, lắp với đường ống size 60 mm (60A), chất liệu gang, đồng, inox (304, 316, 201);
• Van bi tay gạt DN65, nối bích, lắp với đường ống size 76 mm (76A), chất liệu gang, inox (304, 316, 201);
• Van bi tay gạt DN80, nối bích, lắp với đường ống size 90 mm (90A), chất liệu gang, inox (304, 316, 201);
• Van bi tay gạt DN100, nối bích, lắp với đường ống size 114 mm (100A), chất liệu gang, inox (304, 316, 201);
• Van bi tay gạt DN125, nối bích, lắp với đường ống size 140 mm (140A), chất liệu gang, inox (304, 316, 201);
• Van bi tay gạt DN150, nối bích, lắp với đường ống size 168 mm (168A), chất liệu gang, inox (304, 316, 201);

Van bi là gì ?.

Van bi (Ball valve) là một thiết bị cơ khí sử dụng góc quay nhỏ hơn hoặc bằng 90 ° để đóng mở, điều tiết dòng chảy của lưu chất trong hệ thống đường ống. Đĩa của van là một viên bi có chất liệu là kim loại hoặc nhựa được đục lỗ suyên qua tâm. Van mở hoàn toàn khi chiều của lỗ song song với dòng chảy của lưu chất, và đóng hoàn toàn khi lỗ nằm vuông góc với dòng chảy của lưu chất. Tay gạt được lắp phía trên của trục van. Chúng ta có thể đóng mở van bằng cách vặn tay gạt theo góc 90 °.

II. Cấu tạo và hoạt động của van bi.

Cấu tạo của van bi gồm các thành phần chính như sau như sau:

Thân van: thường được chế tạo từ đồng, inox, gang, thép... Là bộ phận chính để lắp ghép các thành thần chi tiết cấu thành nên van bi.
Bi van (đĩa van): có hình cầu và được đục lỗ xuyên tâm, thường được làm từ thép không gỉ có độ cứng cao và độ ăn mòn thấp. Là chi tiết chính trong việc đóng mở van. Bi được cố định bởi gioăng làm kín và trục.
Trục của van: là bộ phận kết nối và truyền lực từ tay gạt, tay quay (vô lăng), bộ phận chuyền động tới bi. Trục van được làm từ hợp kim cứng ít bị ăn mòn.

Giăng làm kín: bao gồm các giăng làm kín cho trục van, bi van các giang làm kín này được chế tạo từ teflong (PTFE) hoặc cao su chịu lực hoặc các vật liệu mềm. Có tác dụng làm kín các chi tiết cấu thành nên van
Tay gạt: là chi tiết dùng để thao tác đóng, mở van, được chế tạo bằng thép hoặc gang. Tay gạt có thể thay thế bằng hộp số và vô lăng ( tay quay) khi sử dụng van trong các đường ống có kích thước và áp suất lớn, bộ chuyền động bằng khí nén (bộ điều khiển khí nen), bộ chuyền động bằng điện ( bộ điều khiển điện) khi sử dụng trong các hệ thống tự động hóa.

Tùy thuộc vào lưu chất, áp suất, nhiệt độ và mục đích mà chúng ta lựa chọ vật liêu, thiết bị chuyền động sao cho phù hợp với nhu cầu sử dụng

Full port

Dạng này lỗ của viên bi có đường kính bằng đường kính của ống, dẫn đến lực ma sát giữa lưu chất và van là nhỏ nhất, không bị tụt áp đường ống, không ảnh hưởng đến dòng chảy. Nhưng thiết kế van lớn và đắt tiền hơn, van được sử dụng khi cần lưu lượng dòng chảy lớn nhất. Ví dụ trong trường hợp dùng áp lực cao và lưu lượng lớn để nạo vét, làm sạch đường ống.

Reduced port

Dạng này lỗ của viên bi có đường kính nhỏ hơn đường kính của ống. Trường hợp này lưu lượng của dòng chảy giảm, vận tốc của dòng chảy tăng.

V port

Lỗ của viên bi có hình chữ "V" . Điều này cho phép van đóng mở một cách có kiểm soát hơn và phù hợp với đặc trưng của dòng chảy tuyến tính. Có thể dùng làm van điều tiết lưu lượng nhưng độ chính xác không cao như van cân bằng, van cầu và van tiết lưu.

Cavity filler

Là dạng van bi được thiết kế đặc biệt, khi van đóng hoàn toàn thì sẽ không để lại lưu chất trong lỗ của viên bi, làm giảm rủi ro hư hỏng do chất lõng bị đóng băng và làm nứt bi. Loại này trên thị trường Việt Nam rất ít gặp.

Trunnion

Bình thường van bi chỉ có một chốt trên (vừa là trục, vừa là chốt) ở dạng này van có thêm một chốt dưới nhằm cố định viên bi tốt hơn, Thường được dùng trong đường ống có áp xuất và kích thước lớn.

Van bi nhiều ngả

Là loại van có nhiều ngả ( cửa) và phục vụ cho các mục đích phân chia, đổi hướng dòng chảy, Van bi ba ngả là loại van phổ biến nhất hiện nay. Có hai loại van bi ba ngả là loại chữ "T" và laoij chữ "L".

Van bi điều khiển khí nén

Là loại van bi được lắp thêm bộ chuyền động bằng khí nén ( bộ điều khiển khí nén), sử dụng khí nén để đóng mở van nên mức độ an toàn cao, thường được sử dụng cho các hệ thống gas, xăng dầu, khí đốt ...

Van bi điều khiển điện

Van bi được lắp thêm bộ chuyền động bằng điện (bộ điều khiển điện), sử dụng mô tơ điện để đóng mở van. Được sử dụng phổ biến trên các hệ thống đường ống và hệ thống tự động hóa.

• Van bi đồng
• Van bi nhựa pvc
• Van bi mặt bích
• Van bi 3 ngã

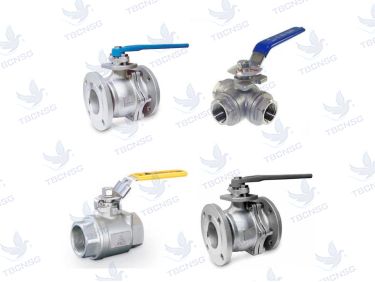

• Van bi inox 60
• Van bi miha

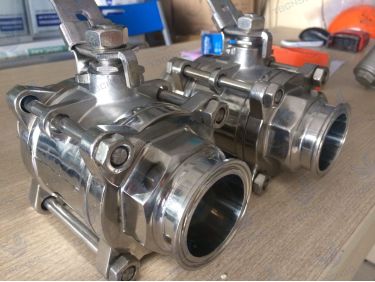

• Van bi 2PC, 3PC
• Van bi một chiều
• Van bi DN15, DN20, DN25, DN32. DN40, DN50, DN65, DN80, DN100, DN150.

Ưu điểm

Ưu điểm lớn của van bi đó là đóng mở nhanh, cấu tạo tổng thể chịu được áp lực cao, khi mở hoàn toàn không gây mấy áp và ko đổi hướng dòng chảy của lưu chất. Bền, vẫn hoạt động tốt sau nhiều chu kỳ đóng mở và sau thời gian dài không sử dụng.

Dễ dàng sửa chữa và thay thế, Chịu được áp xuất lớn lên đến 1000 bar và nhiệt độ lên đến 500 ° C, chịu ăn mòn cao, tùy thuộc vào thiết kế, vật liệu sử dụng và nhà sản xuất. Giá thành rẻ.

Nhược điểm

Van bi không điều được chỉnh lưu lượng như mong muôn giống van tiết lưu. Giữ lại một lượng một lượng chất lỏng trong lỗ khi van đón hoàn toàn và có thể làm bi bị nứt khi phần chất lỏng đó đóng băng.

Không sử dụng được trong lưu chất bẩn do bi trượt trên đệm làm kín, sau một thời gian làm việc thường xuất hiện các vết xước dạng vòng tròn bao quanh thân bi dẫn đến van đóng không kín. Van bi có mô men soắn tướng đối lớn do lực mat sát giữa thân bi với giăng làm kín là khá lớn.

Van bi trong tiếng anh là Ball Valves là một loại van sử dụng góc quay ≤ 90° để đóng mở, điều tiết dòng chảy của lưu chất trong hệ thống đường ống. Đĩa của van là một viên bi có chất liệu là kim loại hoặc nhựa được đục lỗ xuyên qua tâm. Van mở hoàn toàn khi chiều của lỗ song song với dòng chảy của lưu chất, và đóng hoàn toàn khi lỗ nằm vuông góc với dòng chảy của lưu chất. Tay gạt được lắp phía trên của trục van. Ta có thể đóng mở van bằng cách vặn tay gạt theo góc 90 độ.

Một số loại van bi phổ biến như: Van bi tay gạt, van bi inox, van bi đồng, van bi mặt bích, van bi nhựa, van bi 1/4, van bi điều khiển điện, van bi điều khiển khí nén...
