Van bi khí nén là một thành phần thiết yếu trong các hệ thống tự động hóa công nghiệp hiện đại, đóng vai trò điều khiển dòng chảy của lưu chất một cách nhanh chóng và chính xác. Trong kỹ thuật, thiết bị này được biết đến với tên tiếng Anh là Pneumatic Ball Valve. Tại thị trường châu Á, sản phẩm thường được gọi là 气动球阀 (Qìdòng qiúfá) trong tiếng Trung hoặc 空気圧ボールバルブ (Kūkiatsu bōrubarubu) trong tiếng Nhật. Tùy theo vùng miền và thói quen kỹ thuật, người vận hành có thể gọi tắt là van bi điều khiển khí nén hoặc van đóng mở bằng khí nén.
Sự ra đời của dòng thiết bị này đã thay thế hoàn toàn các thao tác thủ công bằng tay gạt hay vô lăng truyền thống, giúp tối ưu hóa hiệu suất vận hành trong các nhà máy xử lý nước, hóa chất, thực phẩm và năng lượng. Nhờ khả năng đóng mở tức thời (thường dưới 1-2 giây), sản phẩm này trở thành lựa chọn hàng đầu cho các vị trí đòi hỏi tính an toàn và độ tin cậy cao trong hệ thống đường ống.
Cấu tạo chi tiết của van bi khí nén
Một bộ van hoàn chỉnh được cấu thành từ hai phần chính là phần cơ cơ khí (thân van) và phần điều khiển (bộ truyền động). Mỗi bộ phận đều được chế tạo từ các vật liệu chuyên dụng để đảm bảo khả năng chịu áp lực và chống ăn mòn.
- Thân van (Valve Body): Thường được làm từ inox 304, inox 316, gang hoặc nhựa PVC/CPVC. Đây là phần trực tiếp tiếp xúc với lưu chất, có nhiệm vụ chịu áp suất hệ thống.
- Bi van (Ball): Một viên bi có lỗ xuyên tâm, thường làm bằng thép không gỉ đánh bóng bề mặt để giảm ma sát và tăng độ kín.
- Trục van (Stem): Bộ phận truyền lực từ bộ điều khiển xuống bi van.
- Gioăng làm kín (Seat & Seals): Thường dùng vật liệu PTFE (Teflon) hoặc EPDM để đảm bảo lưu chất không bị rò rỉ khi van ở trạng thái đóng.
- Bộ truyền động khí nén (Pneumatic Actuator): Đây là "bộ não" của thiết bị, chuyển đổi năng lượng khí nén thành chuyển động quay 90 độ. Bộ phận này thường có vỏ bằng hợp kim nhôm đúc áp lực cao.
Các tiêu chuẩn thiết kế thường được áp dụng bao gồm ANSI, JIS, DIN hoặc BS, giúp thiết bị dễ dàng tương thích với các hệ thống đường ống trên toàn thế giới.
Nguyên lý hoạt động
Nguyên lý vận hành của thiết bị dựa trên việc sử dụng áp lực khí nén (thường từ 3 - 8 bar) để đẩy piston bên trong bộ truyền động. Chuyển động tịnh tiến của piston thông qua cơ cấu bánh răng - thanh răng (Rack and Pinion) hoặc trục cam sẽ chuyển hóa thành chuyển động quay của trục van.
Có hai dạng vận hành phổ biến:
- Tác động đơn (Spring Return): Khí nén được dùng để mở van, khi ngắt nguồn khí, lực đàn hồi của lò xo sẽ tự động đẩy van về trạng thái đóng ban đầu (hoặc ngược lại). Đây là tính năng an toàn quan trọng khi có sự cố mất khí nén.
- Tác động kép (Double Acting): Cần cấp khí nén vào cả hai cổng để thực hiện cả chu trình đóng và chu trình mở. Dòng này thường có lực momen xoắn ổn định hơn.
Hiệu suất làm việc của thiết bị phụ thuộc lớn vào lưu lượng khí cấp và độ sạch của nguồn khí. Nếu khí nén chứa nhiều hơi nước hoặc bụi bẩn, các gioăng cao su bên trong bộ truyền động sẽ nhanh chóng bị mài mòn.
Một sai lầm kỹ thuật phổ biến mà chúng tôi thường thấy tại các nhà máy ở khu vực TP.HCM và Bình Dương là việc lựa chọn momen xoắn (torque) của bộ truyền động vừa khít với lực mở của van. Trong thực tế, sau một thời gian vận hành, ma sát tại gioăng làm kín sẽ tăng lên do cặn bẩn hoặc khô dầu. Kinh nghiệm thực tế cho thấy bạn nên chọn bộ khí nén có momen xoắn lớn hơn ít nhất 20-30% so với yêu cầu của thân van để đảm bảo vận hành bền bỉ.
Phân loại sản phẩm
Việc phân loại giúp kỹ sư lựa chọn đúng thiết bị phù hợp với môi trường làm việc cụ thể, tránh lãng phí chi phí đầu tư.
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Vật liệu thân van | Inox 304/316, Nhựa, Gang, Thép | Chống ăn mòn, chịu nhiệt, chịu áp cao. |
| Kiểu kết nối | Lắp ren, Mặt bích, Hàn, Rắc co | Phù hợp với nhiều kích cỡ đường ống khác nhau. |
| Cấu tạo bi van | Van bi 2 ngã, Van bi 3 ngã (L-port/T-port) | Đóng mở thẳng hoặc điều hướng dòng chảy. |
| Kiểu vận hành | ON/OFF hoặc Tuyến tính (4-20mA) | Đóng mở hoàn toàn hoặc điều tiết lưu lượng. |
Để tìm hiểu sâu hơn về các dòng thân van cơ bản trước khi tích hợp bộ điều khiển, bạn có thể tham khảo danh mục Van bi để nắm rõ các thông số về vật liệu và tiêu chuẩn kết nối.
Hướng dẫn lựa chọn thiết bị phù hợp
Khi thiết kế hoặc thay thế thiết bị trong hệ thống, cần lưu ý các thông số kỹ thuật sau:
- Áp suất làm việc (PN/Class): Phải lớn hơn áp suất tối đa của hệ thống.
- Nhiệt độ môi chất: Ảnh hưởng trực tiếp đến vật liệu gioăng (PTFE chịu đến 180°C, gioăng kim loại chịu nhiệt cao hơn).
- Kích thước định danh (DN): Phải tương thích với đường kính ống.
- Môi trường làm việc: Nếu dùng cho hóa chất ăn mòn, cần ưu tiên inox 316 hoặc nhựa chuyên dụng.
Trong các dự án xử lý nước thải tại Đồng Nai và Long An, chúng tôi nhận thấy nhiều đơn vị lắp đặt nhầm lẫn giữa van bi 3 ngã chữ L và chữ T. Van chữ L chỉ dùng để chuyển hướng dòng chảy, trong khi van chữ T có thể cho phép thông cả 3 cửa hoặc trộn dòng. Việc chọn sai kiểu bi sẽ làm sai lệch hoàn toàn sơ đồ công nghệ của hệ thống.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, Van bi khí nén có thể gặp một số sự cố kỹ thuật sau:
- Lỗi rò rỉ khí nén tại bộ truyền động: Thường do gioăng O-ring bên trong bị lão hóa. Giải pháp là thay thế bộ gioăng mới và kiểm tra lại độ sạch của khí nén.
- Van đóng mở không hết hành trình: Có thể do vật lạ kẹt trong lòng van hoặc áp lực khí nén cấp vào không đủ. Cần kiểm tra lại lọc khí và vệ sinh lòng van.
- Trục van bị kẹt: Do lưu chất bị đóng cặn hoặc khô mỡ bôi trơn. Cần tháo rời để vệ sinh và bôi trơn lại trục.
- Tín hiệu phản hồi (Limit Switch) không chính xác: Thường do lỏng ốc vít cố định hoặc đấu nối điện bị ẩm. Cần kiểm tra lại hộp tín hiệu và siết chặt các đầu dây.
Hướng dẫn bảo dưỡng định kỳ
Bảo trì đúng cách giúp kéo dài tuổi thọ thiết bị lên gấp 2-3 lần. Lịch trình khuyến nghị như sau:
- Hàng tháng: Kiểm tra rò rỉ khí nén và kiểm tra độ nhạy của các van điện từ (Solenoid valve) đi kèm.
- Hàng quý: Kiểm tra độ kín của các đầu nối ren, mặt bích. Vệ sinh bộ lọc khí nén (Air filter regulator) để loại bỏ nước đọng.
- Hàng năm: Tháo kiểm tra tình trạng gioăng làm kín của thân van. Bôi trơn các bộ phận chuyển động bằng mỡ chuyên dụng không gây hại cho cao su.
Khi bảo trì Bộ truyền động khí nén, tuyệt đối phải ngắt nguồn khí và xả hết áp suất dư bên trong để tránh tai nạn do piston bung ra đột ngột.
Hướng dẫn lắp đặt đúng kỹ thuật
Để đảm bảo hệ thống vận hành ổn định, quy trình lắp đặt cần tuân thủ:
- Vệ sinh sạch sẽ đường ống, loại bỏ xỉ hàn, cát đá trước khi lắp van.
- Kiểm tra chiều đóng mở của van trùng khớp với chỉ báo trên bộ khí nén.

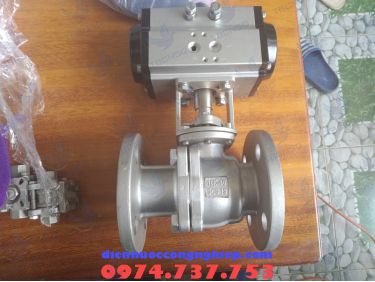

- Khi lắp van mặt bích, cần siết ốc theo hình đối xứng (hình sao) để lực ép lên gioăng đều, tránh vênh gây rò rỉ.
- Đảm bảo không gian xung quanh đủ rộng để thao tác bảo trì hoặc thay thế phụ kiện như van điện từ, bộ lọc khí.
Câu hỏi thường gặp về van bi khí nén
Van bi khí nén tiếng Anh là gì?
Tên tiếng Anh chuẩn kỹ thuật là Pneumatic Ball Valve. Trong đó "Pneumatic" nghĩa là khí nén và "Ball Valve" là van bi.
Tại sao van bi khí nén lại được ưa chuộng hơn van điện từ trong một số trường hợp?
Van bi có lưu lượng đi qua hoàn toàn không bị cản trở (Full Bore), không gây sụt áp và khó bị kẹt bởi tạp chất hơn so với van điện từ màng.
Làm sao để biết van đang đóng hay đang mở từ xa?

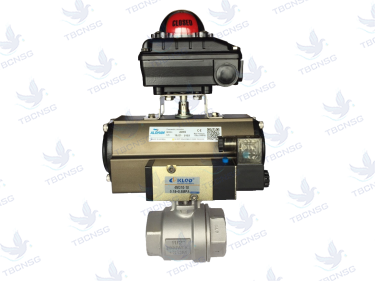

Người ta thường lắp thêm bộ Limit Switch Box (hộp công tắc hành trình) lên trên bộ khí nén để gửi tín hiệu điện về tủ điều khiển PLC.
Thời gian đóng mở của van bi khí nén là bao lâu?
Thông thường dao động từ 1 đến 2 giây. Có thể điều chỉnh tốc độ này thông qua các van tiết lưu gắn ở cổng xả khí.
Van bi khí nén có dùng để điều tiết lưu lượng được không?
Có, nhưng cần lắp thêm bộ định vị điều khiển (Pneumatic Positioner) nhận tín hiệu 4-20mA hoặc 0-10V để điều khiển góc mở theo ý muốn.
Áp suất khí nén cấp vào bao nhiêu là đủ?
Đa số các bộ truyền động hiện nay hoạt động tối ưu ở mức áp suất từ 4 bar đến 6 bar.
Sự khác biệt giữa tác động đơn và tác động kép là gì?
Tác động đơn có lò xo tự đóng khi mất khí (an toàn hơn), tác động kép cần khí để cả đóng và mở (lực khỏe hơn).
Kết luận
Van bi khí nén là giải pháp tối ưu cho các hệ thống tự động hóa nhờ tốc độ phản ứng nhanh, độ bền cao và khả năng làm việc ổn định trong nhiều môi trường khắc nghiệt. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn kỹ thuật không chỉ giúp hệ thống vận hành an toàn mà còn tiết kiệm đáng kể chi phí bảo trì, sửa chữa lâu dài. Hy vọng những chia sẻ chuyên sâu trên đây sẽ giúp ích cho các kỹ sư và nhà quản lý trong việc tối ưu hóa hệ thống đường ống công nghiệp của mình.
