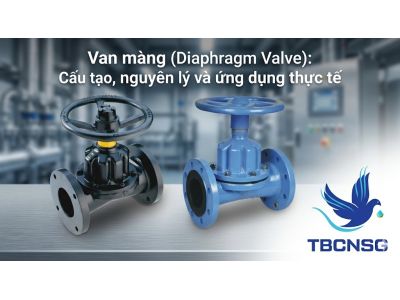

Van màng

Van màng là gì?

Van màng trong tiếng anh gọi là diaphragm valve là một loại van dùng một màng ngăn bằng chất dẻo có tính đàn hồi để điều chỉnh dòng chảy vật chất. Màng ngăn này có chốt nối với chốt đẩy. Chốt đẩy này chuyển động lên xuống nhờ cần van. Khi chốt đẩy được hạ xuống thì nó sẽ nén màng ngăn chặt vào vòng làm kín. Khi đó dòng chảy qua van màng sẽ bị chặn lại. Nếu chốt đẩy được kéo lên thì màng ngăn sẽ chuyển động theo và bắt đầu có dòng chảy chất lỏng đi qua van. Các loại van màng có thể dùng cho cả  hai mục đích là đóng và mở dòng chảy cũng như điều tiết dòng chảy.

Van màng (diaphragm valve) được thiết kế cho quy trình sản xuất vô trùng trong ngành sản xuất dược, thực phẩm với thân cấu tạo từ thép không gỉ đã được kiểm soát nồng độ lưu huỳnh, màng PTFE tinh chế, bảo đảm được mức độ vô trùng đem lại hiệu quả tối đa trong sản xuất.

Cấu tạo của van màng:

Van màng là loại van dùng một màng ngăn bằng chất dẻo có tính đàn hồi để điều chỉnh dòng chảy vật chất. Màng ngăn này có chốt nối với chốt đẩy. Chốt đẩy này chuyển động lên xuống nhờ cần van. Khi chốt đẩy được hạ xuống thì nó sẽ nén màng ngăn chặt vào vòng làm kín. Khi đó dòng chảy qua van sẽ chấm dứt. Nếu chốt đẩy được kéo lên thì màng ngăn sẽ chuyển động theo và bắt đầu có dòng chảy chất lỏng đi qua van. Loại van này có thể dùng cho cả hai mục đích là đóng và mở dòng chảy cũng như điều tiết dòng chảy.

Màng ngăn họat động như một màng làm kín để điều chỉnh dòng chẩy do sự tiếp xúc của nó với phần chuyển động của van. Loại van này được dùng đối với các vật chất có tính ăn mòn hay đối với các chất cần có độ sạch cao. Khi vận hành loại van này không nên tác động những lực quá mạnh lúc đóng van vì điều này có thể làm kẹt màng ngăn ở trong vòng làm kín và gây hư hại màng ngăn.

Nguyên lý hoạt động:

Màng ngăn của van màng hoạt động như một màng làm kín để  điều chỉnh dòng chẩy do sự tiếp xúc của nó với phần chuyển động của van. Các loại van màng được dùng đối với các vật chất có tính ăn mòn hay đối với các chất cần có độ sạch cao. Khi vận hành các loại van màng không nên tác động những lực quá mạnh lúc đóng van vì  điều này có thể làm kẹt màng ngăn ở trong vòng làm kín và gây hư hại màng ngăn.

Ứng dụng hiệu quả cho quy trình có lưu chất có tính ăn mòn, bào mòn cũng như độ nhớt cao, như axit, xút, dầu nhớt…trong các nhà máy sản xuất hóa chất, phân bón, và đặc biệt van màng còn được ứng dụng rộng rãi trong các nhà máy sản xuất dược phẩm, thực phẩm.

Có thể dùng cho cả hai mục đích là đóng và mở dòng chảy cũng như điều tiết dòng chảy. Màng ngăn họat động như một màng làm kín để điều chỉnh dòng chẩy do sự tiếp xúc của nó với phần chuyển động của van. Loại van này được dùng đối với các vật chất có tính ăn mòn hay đối với các chất cần có độ sạch cao. Khi vận hành loại van này không nên tác động những lực quá mạnh lúc đóng van vì điều này có thể làm kẹt màng ngăn ở trong vòng làm kín và gây hư hại màng ngăn.

Các loại van màng:

Có 2 loại van màng chính: Loại đập chắn và loại thẳng. Bên trong thân van và 2 đầu mặt bích có thể được bọc với các vật liệu khác nhau để chống bị ăn mòn. Có nhiều vật liệu bọc khác nhau, tùy thuộc vào ứng dụng.

Van màng dạng đập chắn:

• Một thanh chắn được cấu tạo như một phần không thể tách rời của thân van. Thanh chắn này hoạt động như là ron của van mà màng chắn được nén xuống để ngăn/ mở dòng chảy.
• Loại van màng này thường được sản xuất với kích cỡ lớn. Thanh đập được nâng lên cao làm giảm khoảng cách màng từ vị trí mở hoàn toàn đến vị trí đóng kín, do đó làm giảm lượng áp lức lên màng.

Van màng dạng thẳng:

• Màng nâng lên làm cho van mở ra, dòng chảy có thể chảy qua. Màng được nén xuống thì van sẽ đóng lại, ngay cả khi có xơ hoặc vật liệu xơ tồn tại trong lưu chất.
• Loại van màng full-bore được sử dụng rộng rãi nhất trong ngành công nghiệp nước giải khát. Nó cho phép làm sạch bằng hơi hoặc caustic soda, không cần mở hoặc tháo van ra khỏi dây chuyền.

Ưu điểm của van màng

• Có thể được sử dụng như các van đóng-mở hoặc van điều tiết.
• Cung cấp tính kháng hóa chất tốt do có nhiều vật liệu lót khác nhau.
• Không có Sự rò rỉ qua ty
• Cung cấp chức năng bubble-tight
• Không có không gian trong thân van để kẹt lại chất rắn, chất bẩn, và tạp chất khác. Van màng phù hợp cho chất lỏng và chất lỏng nhớt.
• Các loại van này đặc biệt thích hợp cho các hóa chất nguy hiểm và chất phóng xạ.
• Các van này không cho phép ô nhiễm dòng chảy lưu chất, do đó chúng được sử dụng rộng rãi trong chế biến thực phẩm, dược phẩm, pha rượu, và các ứng dụng khác mà không thể cho phép sự nhiễm bẩn.

Nhược điểm của van màng

• Đập ngăn có thể ngăn sự thoát nước hoàn toàn của đường ống.
• Nhiệt độ và áp suất làm việc bị giới hạn bởi vật liệu màng. Nói chung áp suất giới hạn là 200 psi (1380 kPa) và nhiệt độ tối đa lên đến 400 F (204 C).
• Màng cũng có thể giới hạn áp suất thủy tĩnh.
• Màng có thể bị mòn khi sử dụng nhiều ở chức năng điều khiển có chứa tạp chất.
• Van màng hạn chế về kích cỡ, thường là NPS ¹/₂ đến 12 (DN 15 đến DN300).

Ứng dụng điển hình của van màng

• Các ứng dụng nước và khí sạch/ bẩn
• Hệ thống nước khử khoáng
• Ứng dụng ăn mòn
• Hệ thống chất thải phóng xạ trong các cơ sở hạt nhân
• Chức năng chân không
• Chế biến thực phẩm, dược phẩm, và hệ thống sản xuất bia.
