Công ty chúng tôi phân phối chính hãng các loại van bướm điều khiển điện hay còn có tên đầy đủ là van bướm điều khiển bằng điện. Đây là van đóng ngắt và điều chỉnh dòng chảy sử dụng điện để điều khiển van. Van bướm dùng điện chính là loại van dùng phổ biến trong các hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy. Một thành phần không thể thiếu trong các công trình hiện đại áp dụng tự động hóa.

Van bướm điện là van bướm có gắn thêm động cơ điện. Động cơ này có thể dùng điện 1 pha, 2 pha. Với các mức điện áp như 12V, 24V, 110V, 220V, 380V. Công ty chúng tôi chuyên nhập khẩu và phân phối chính hãng các thiết bị van. Van bướm điều khiển bằng điện là một trong những sản phẩm nhập khẩu mà khách hàng rất quan tâm. Với đội ngũ kỹ sư, kỹ thuật viên siêu lành nghề chúng tôi tư vấn và hỗ trợ khách hàng khi mua các sản phẩm từ công ty chúng tôi. Dưới đây chúng ta sẽ tìm hiểu chuyên sâu hơn về dòng van bướm điện này nhé.

Cấu tạo của van bướm điều khiển điện

Nếu làm trong ngành kỹ thuật chắc hẳn chỉ cần nghe tên gọi hoặc nhìn thấy sản phẩm bạn có thể tưởng tượng ra được cấu tạo của một chiếc van bướm điện. Đúng vậy, van bướm điều khiển điện có 2 thành phần chính là phần van bướm và động cơ điện.

Phần van bướm (Butterfly valve)

Van bướm là một loại van có cấu tạo khá đơn giản, với kích thước khá gọn nhẹ nên phù hợp lắp đặt cho nhiều công trình, đặc biệt là các khu vực khó khăn trong di chuyển. Van bướm có cấu tạo cơ học đơn giản, sử dụng lực tác dụng lên trục của van để điều khiển cánh van mở theo góc mong muốn. Cánh van có thể mở tối đa 90 độ.

Hoạt động tương tự như van bi , cho phép đóng ngắt nhanh chóng. Van bướm thường được ưa chuộng vì chúng có giá thành rẻ hơn các thiết kế van khác, trọng lượng nhẹ hơn nên ít cần hỗ trợ hơn. Đĩa được đặt ở trung tâm của đường ống. Một thanh truyền qua đĩa đến một bộ truyền động ở bên ngoài van. Quay bộ truyền động quay đĩa song song hoặc vuông góc với dòng chảy. Không giống như van bi, đĩa luôn hiện diện trong dòng chảy, do đó, nó gây ra giảm áp suất , ngay cả khi mở.

Van bướm là từ một họ van được gọi là van một phần tư . Khi hoạt động, van mở hoặc đóng hoàn toàn khi đĩa quay một phần tư vòng. "Con bướm" là một đĩa kim loại gắn trên một thanh. Khi van đóng, đĩa được quay để nó hoàn toàn chặn lối đi. Khi van mở hoàn toàn, đĩa được quay một phần tư vòng để cho phép chất lỏng đi qua gần như không hạn chế. Van cũng có thể được mở từng bước để tiết lưu dòng chảy.

Có nhiều loại van bướm khác nhau, mỗi loại phù hợp với áp suất khác nhau và cách sử dụng khác nhau. Van bướm không bù lệch, sử dụng tính linh hoạt của cao su, có xếp hạng áp suất thấp nhất. Van bướm bù kép hiệu suất cao, được sử dụng trong các hệ thống áp suất cao hơn một chút, được bù đắp từ đường tâm của đệm đĩa và phớt thân (bù một) và đường trung tâm của lỗ khoan (bù hai). Điều này tạo ra một hành động cam trong quá trình hoạt động để nâng ghế ra khỏi vòng đệm, dẫn đến ma sát ít hơn được tạo ra trong thiết kế lệch 0 và giảm xu hướng mài mòn của ghế. Van phù hợp nhất cho các hệ thống áp suất cao là van bướm bù đắp ba. Trong van này, trục tiếp xúc của ghế đĩa được bù đắp, có tác dụng loại bỏ hầu như sự tiếp xúc trượt giữa đĩa và ghế. Trong trường hợp van bù ba, ghế được làm bằng kim loại để nó có thể được gia công để đạt được sự đóng chặt bong bóng khi tiếp xúc với đĩa.

Trong ngành công nghiệp dược phẩm, hóa chất và thực phẩm, van bướm được sử dụng để ngắt dòng sản phẩm (rắn, lỏng, khí) trong quy trình. Các van được sử dụng trong các ngành này thường được sản xuất theo hướng dẫn cGMP (thực hành sản xuất tốt hiện hành). Van bướm thường thay thế van bi trong nhiều ngành công nghiệp, đặc biệt là dầu khí, do chi phí thấp hơn và dễ lắp đặt, nhưng các đường ống chứa van bướm không thể được ' làm sạch ' để làm sạch.

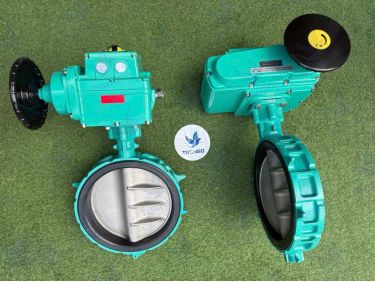

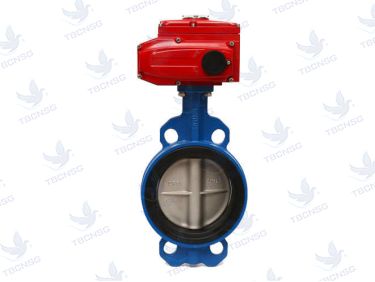

Van bướm điện

  • Thân van: Thân van thường được làm bằng gang, inox, thép, đồng.
  • Trục van: Trục van thường được làm từ thép không rỉ, có khả năng chịu lực nén cao.
  • Đĩa van: Dĩa van thường được đúc từ SUS304 hoặc CI trên mặt đĩa van hầu như đều được phủ kín bằng một lớp cao su nhằm tránh đĩa van bị ăn mòn nhanh.
  • Vòng làm kín: Là bộ phận làm kín đường ống khi đĩa van đóng kín và chặn nước lại.
  • Ngoài ra còn có các bulong, và miếng điệm ở các vị trí khác trên van.

Van bướm cơ có thể được điều khiển bằng tay gạt hoặc tay xoay. Với tay xoay thì với cấu tạo hộp số để tạo lợi về lực nên thường có mặt ở các van bướm cỡ lớn. Như vậy có thể thấy van bướm đơn thuần không cần dùng tới động cơ điện vẫn có thể vận hành bằng lực tay người.

Phần động cơ điện (electric actuator)

Động cơ điện dùng cho van bướm thực chất là một moto, Nó có thêm các chi tiết như công tắc hành trình và một số thành phần khác để tối ưu cho hoạt động điều khiển góc mở van.

động cơ điện điều khiển van bướm

Cấu tạo cảu bộ điều khiển điện gồm các thành phần như hình sau:

  • Nắp đậy vỏ bảo vệ: Nắp được gắn với chân đế bằng bu lông bằng thép không gỉ. Khi vỏ được lấy ra, các bu lông bị giữ trong nắp. Điều này ngăn ngừa các vấn đề thời gian gây ra từ các chốt bị mất hoặc bị thất lạc.
  • Hiển thị trạng thái đóng mở của van: Được dán nhãn và màu sắc mã hoá - màu vàng là đang mở, màu đỏ đang đóng - hiển thị toàn bộ hành trình của van. Có thể được nhìn thấy từ hầu như bất kỳ góc độ. Được làm bằng polycarbonate có khả năng chịu nhiệt, chịu nhiệt cao và chống hóa chất.
  • Ốc cố định thân van và nắp van với nhau, tránh cho van và nắp không được gắn chặt.
  • Thân bộ điều khiển điện: Được thiết kế bằng nhôm đúc chất lượng cao. Được phủ epoxy đặc biệt để chống ăn mòn, mài mòn, va đập và chống tia cực tím.
  • Tay quay: Hỗ trợ đóng mở van khi không có điện hoặc mất điện đột ngột.
  • Động cơ điện: Là nơi cung cấp nguồn điện cho toàn hệ thống.
  • Các ống để điều chỉnh hệ thống bánh răng của đầu điều khiển điện.
  • Vòng làm kín: Tạo một lớp chống thấm nước từ bên ngoài và ngăn ngừa sự ăn mòn bên trong.
  • Hệ thống bánh răng truyền lực là bộ phận quan trọng nhất củavan bướm điều khiển điện, cung cấp momen soắn để đóng mở van. Động cơ điện sử dụng điện áp 24V DC, 110V AC, 220V AC... một phase hoặc ba phase.
  • Ốc điều chỉnh góc quay của đĩa van.
  • Khối đầu cuối: Các thiết bị chuyển mạch thiết bị truyền động được nối trước đến một khối thiết bị đầu cuối dễ tiếp cận. Thiết bị đầu cuối được xác định rõ ràng cho hệ thống dây điện của khách hàng. Các khối đã được đặt gần hai lối vào mục với phong phú phòng cho chạy dẫn dây. Một sơ đồ mạch điện được bố trí bên trong nắp để dễ dàng tham khảo.
  • Bộ điều khiển tuyến tính, có nhiệm vụ điều khiển van đóng mở theo góc đã cài đặt trước
  • Công tắc ngắt điện tự động: Dòng 70 được cung cấp với một bộ chuyển đổi cơ học SPDT cắt điện cho động cơ khi tay quay được gắn vào để vận hành bằng tay.
  • Bộ phận chống quá tải: sẽ bảo vệ các thiết bị chuyển mạch và bánh răng từ sự đảo chiều tín hiệu lệnh ngay lập tức của bộ điều khiển. Tính năng này cũng cho phép nối song song nhiều thiết bị truyền động.

Một động cơ điện sẽ tạo ra chuyển động quay khi trục quay, hoặc rôto, quay. Trục chính của động cơ được liên kết trực tiếp với trục vít xoắn, thông qua trục truyền động, trục này sẽ quay theo một đai ốc vít me bi.

Khi trục quay quay, đai ốc bi được truyền động về phía trước hoặc ngược lại dọc theo trục vít xoắn.

Một thanh piston rỗng được gắn vào đai ốc bi và điều này tạo ra chuyển động thẳng ra hoặc vào bộ truyền động khi động cơ quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.

Động cơ được điều khiển bởi một bộ truyền động điện , cho phép thay đổi tốc độ quay và do đó, tốc độ tuyến tính của cơ cấu chấp hành. Một cơ chế phản hồi cung cấp thông tin về vị trí và bộ truyền động có thể được lập trình để di chuyển đến một vị trí nhất định, dừng lại và sau đó tiếp tục hoặc quay trở lại vị trí nghỉ của nó.

Công suất của động cơ sẽ xác định mô-men xoắn có thể được tạo ra và do đó lực có thể tạo ra chuyển động hữu ích thông qua bộ truyền động.

Nguyên lý hoạt động van bướm điện

  • Khi chúng ta cấp điện cho đầu điều khiển điện với các dòng điện như 380V, 220V, 24V thì các thiết bị trong đầu điều khiển sẽ hoạt động để thực hiện thao tác đóng hoặc mở van, việc vận hành hoàn toàn đo đầu điều khiển điện thực hiện.
  • Tùy theo cài đặt của chúng ta thì van sẽ được mở ra một góc tương ứng, ngoài ra khi van được đóng hoặc mở thì sẽ có thông báo lên trên thiết bị hiển thị đóng mở.
  • Ngoài ra chúng ta cần phải lưu ý là van bướm là van để đóng mở, chặn dòng nước, nếu chúng ta sử dụng để điều tiết dòng chảy thì sẽ khiến đĩa van nhanh bị mài mòn và hư. Ngoài ra trong quá trình vận hành ta cần chú ý mở từ từ nếu 2 lưu chất có nhiệt độ khác nhau, để tránh làm mặt đĩa van bị biến dạng do thay đổi nhiệt độ đột ngột.

Ưu điểm van bướm điều khiển điện

  • Vì là van đóng mở tự động nên giảm nhân công cho việc vận hành hệ thống đường ống, sử lý nhanh và kịp thời nếu có vấn đề sảy ra đối với hệ thống đường ống.
  • Van đóng mở chậm nên ko gây nên hiện tượng shock áp trong đường ống.
  • Van hoạt động với mức ổn định và tuổi thọ cao. Có thể sử dụng được cả ngoài trời lẫn trong nhà với tiêu chuẩn chống thấm nước IP67.
  • Kết nối wafer nên thao tác thay thế và lắp đặt đơn giản nhanh chóng.
  • Sử dụng phổ biến trong các hệ thống tự động hóa, và các nhà máy công nghiệp.
  • Được các nhà thầu tin dùng và đưa vào các công trình và hệ thống đường ống trọng điểm cũng như các nhà máy công nghiệp.

Phân phối van bướm điều khiển điện chính hãng

Công ty cổ phần đầu tư xuất nhập khẩu thiết bị công nghiệp Sài Gòn với hơn 20 năm trong ngành van và các thiết bị phụ kiện ngành đường ống chính là công ty cung cấp phân phối van bướm điện lớn nhất Việt Nam. Chúng tôi nhập khẩu chính hãng các loại van bướm và đông cơ điện từ Châu Âu, Châu Á, sản phẩm đa dạng nhiều mẫu mã và chủng loại.

Trước khi mua van bướm điện bạn cần nắm đầy đủ các thông số kỹ thuật đưa ra yêu cầu của van. Như môi trường sử dụng, nhiệt độ, áp suất, kiểu lắp…  Vì trên thị trường có rất nhiều mặt hàng trôi nổi không có rõ nguồn gốc xuất xứ, bạn nên tham khảo một số đơn vị có thương hiệu lâu đời để nhận được hỗ trợ về sản phẩm cũng như giá tốt nhất.

Van bướm điều khiển bằng điện của chúng tôi luôn có sẵn với số lượng lớn các size từ: DN 40, DN 50, DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500,… ngoài ra các size lớn như DN 600 trở lên quý khách có thể liên hệ để tham khảo giá và hình thức đặt hàng, thông thường hàng này sẽ đặt trong vòng 2 – 4 tuần ( tùy vào xuất xứ gần hay xa Việt Nam)

Ứng dụng van bướm điều khiển bằng điện

Hiện nay trong thời kỳ xã hội ngày càng hiện đại hóa thì việc cần những loại van công nghiệp có kích thước lớn để phù hợp với các nhà máy xí nghiệp ngày càng được xây dựng quy mô hơn nên việc cần những loại van tự động có thể đóng mở giúp việc vận hành càng trở nên dễ dàng và cần thiết.

Công nghệ ngày càng phát triển nên việc ra đời những chiếc van tự động hóa, có thể đóng mở từ xa, hay có thể quản lý được việc van đóng mở van một cách dễ dàng và hiệu quả. Với những chiếc van có kích thước lớn thì việc đóng mở bằng tay rất cực khổ, nên chỉ với những đầu điều khiển gắn trên có thể giúp công việc của chúng ta nhẹ nhàng hơn rất nhiều và đạt được nhiều kết quả tích cực hơn.

Sử dụng nhiều trong các kết cấu xây dụng và hệ thủy lực: Chúng ta có thể sử dụng van bướm để điều khiển dòng nước, khí, không khí hoặc bất kỳ loại chất lỏng nào thông qua các đường ống và ống. Với các hệ thống chiều dài hàng trăm km thì sử dụng van bướm là một giải pháp hữu hiệu để chuyền tải lưu lượng từ nơi nguồn đến nơi được chuyển thành sản phẩm cuối.

Van bướm điện dùng cho ngành công nghiệp thực phẩm thực phẩm: Các ngành công nghiệp thực phẩm và đồ uống ngày một phát triển mạnh mẽ và tất nhiên cần phải có giải pháp tự động hóa trong các khâu vận hành để đảm bảo hệ thống luôn vận hành hiệu quả. Hệ thống sản xuất thực phẩm hay nước uống công nghiệp cần phải đáp ứng đầy đủ yêu cầu về khâu vệ sinh an toàn thực phẩm nên cần nghiêm ngặt trong việc lựa chọn vật liêu chế tạo van.

Van bướm điều khiển điện dùng cho hệ thống nước: Nó có công dụng tối ưu hóa mọi hoạt động thiết yếu trên hệ thống vận hành đường ống. Chúng thường được lắp đặt ở đầu nguồn đường ống, giữa hay cuối đường ống.

Van bướm trong ngành dầu khí: Trong công nghiệp dầu khí, các loại đường ống được sử dụng rất nhiều nên việc sử dụng các loại van tự động là điều bắt buộc. Nó giúp cho mọi hoạt động đạt hiệu qủa cao và chính xác nhất. Đồng thời giảm được rất nhiều nhân công, tiết kiệm chi phí.

Ứng dụng trong trong phòng cháy chữa cháy: Van bướm điều khiển được sử dụng trong phòng cháy chữa cháy bởi vì chúng sự kiểm soát được dòng chảy một cách dễ dàng và hiệu quả. Việc đóng mở van được thực hiện tự động nhằm cung cấp nước cho hệ thống.  Chúng cũng hoạt động tốt với nước ngọt và cung cấp xử lý dễ dàng và nhanh chóng, đó là cần thiết trong các trận hỏa hoạn.

Ứng dụng trong nhà máy thuỷ điện: Một trong những ứng dụng phổ biến nhất của van bướm điều khiển là trong các nhà máy thủy điện: vì chúng tương đối linh hoạt, đa năng và hiệu quả, các van lớn được sử dụng trong các đường ống dẫn nước vào các trạm này.

Ngành đóng tàu: Van bướm thường được sử dụng trên tàu, vì chúng hoạt động tốt với nước mặn và dầu. Các van này rất nhẹ và đủ nhỏ để được sử dụng trong các hệ thống đường ống tinh tế trên tàu

Van bướm điều khiển điện (Electric Actuated Butterfly Valve) là loại van điều khiển thông dụng. Van hoạt động nhờ bộ động cơ điện chạy sẽ xoay trục van 1 góc nhất định theo cài đặt sẵn trước. Điện áp có thể sử dụng cho bộ truyền động nay là 24VDC, 220VAC, 380VAC, ngoài ra còn có bộ tuyến tính với tín hiệu 4 – 20mA.
