Trong mọi hệ thống điều hòa không khí và làm lạnh trung tâm, việc kiểm soát chính xác lưu lượng nước lạnh, nước nóng hay dung dịch glycol đóng vai trò quyết định đến hiệu suất vận hành và chi phí điện năng của toàn công trình. Van bướm điện Belimo là thiết bị được các kỹ sư cơ điện M&E lựa chọn hàng đầu cho bài toán này nhờ sự kết hợp giữa thân van bướm gọn nhẹ và bộ truyền động điện thông minh đến từ Thụy Sỹ.
Belimo là tập đoàn đến từ Thụy Sỹ, hoạt động chuyên sâu trong lĩnh vực thiết bị điều khiển cho hệ thống sưởi, thông gió và điều hòa không khí. Sản phẩm của hãng được ứng dụng rộng rãi tại các tòa nhà cao tầng, trung tâm thương mại, khách sạn, bệnh viện, nhà máy sản xuất và trung tâm dữ liệu trên toàn thế giới.

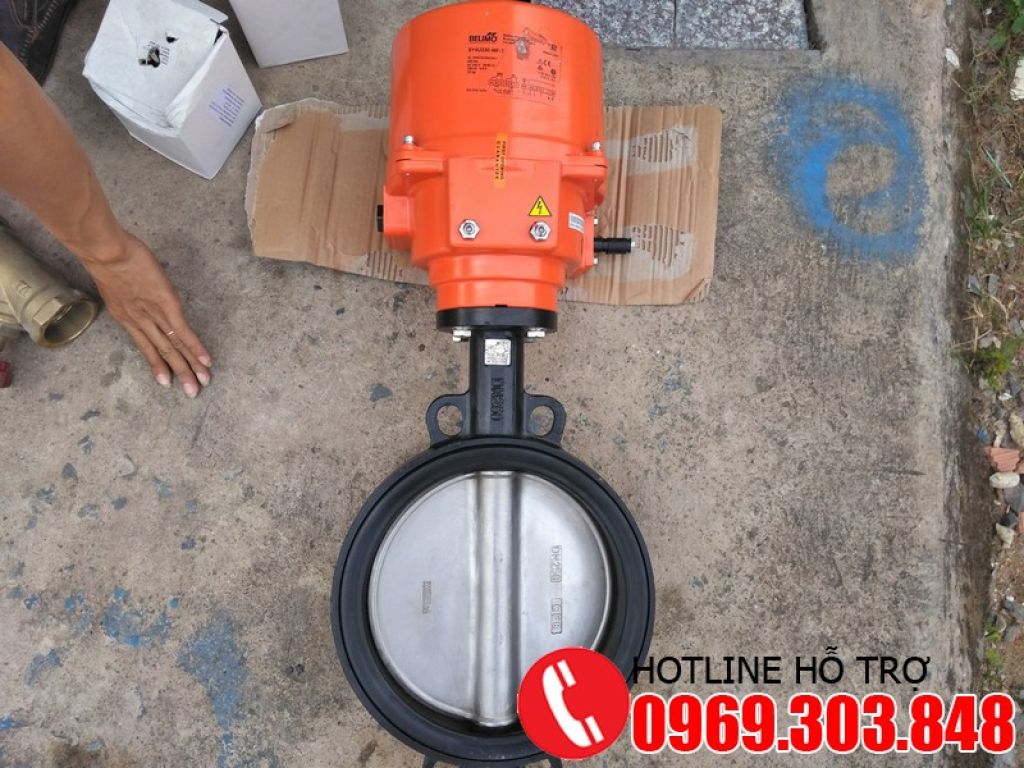

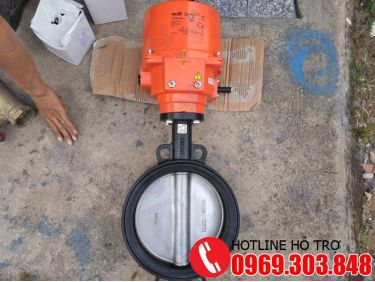

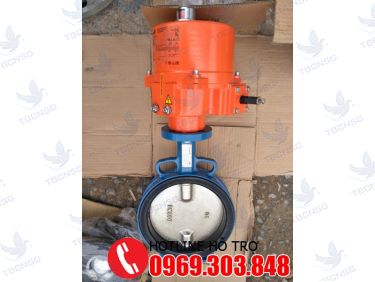

Van bướm điện Belimo là sự kết hợp giữa thân van bướm cơ khí và bộ truyền động điện (actuator Belimo). Khi nhận tín hiệu điều khiển từ tủ điện, bộ truyền động sẽ xoay trục van một góc từ 0 đến 90 độ, từ đó đóng, mở hoặc điều tiết lưu lượng dòng chảy đi qua đường ống. Nhờ cơ chế này, van bướm điện Belimo đảm nhận vai trò then chốt trong các hệ thống HVAC, Chiller, hệ thống cấp nước và hệ thống phòng cháy chữa cháy.
Bảng thông số dưới đây tổng hợp các tiêu chí kỹ thuật quan trọng nhất mà kỹ sư cần nắm khi tra cứu và lựa chọn van bướm điều khiển điện Belimo cho công trình.
| Tiêu chí | Thông số kỹ thuật |
|---|---|
| Kích cỡ đường ống | DN50 đến DN500 (2 inch đến 20 inch) |
| Thân van (Body) | Gang dẻo (Ductile Iron), sơn Epoxy chống ăn mòn |
| Đĩa van (Disc) | Inox SUS304 hoặc Inox SUS316 |
| Gioăng làm kín (Seat) | EPDM hoặc NBR |
| Điện áp nguồn | 24V AC/DC, 230V AC (220V) |
| Tín hiệu điều khiển | ON/OFF, Modulating (0-10V hoặc 4-20mA), BACnet MS/TP, MP-Bus |
| Kiểu kết nối | Wafer, Lug, Mặt bích (ANSI Class 150/300, PN16) |
| Chuẩn chống nước | IP66, IP67, NEMA 4X |
| Áp suất làm việc | 200 psi, PN16, PN25 |
| Thời gian hành trình | 35 giây đến 150 giây tùy bộ truyền động |
Nếu Quý khách đã có đầy đủ thông số kích cỡ, điện áp và tín hiệu điều khiển, hãy gửi yêu cầu báo giá van bướm điện Belimo để được kỹ sư phản hồi mã hàng chính xác trong thời gian sớm nhất.

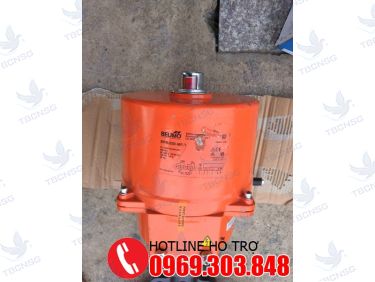

Bộ truyền động Belimo PR Series được cấu thành từ động cơ DC không chổi than, bảng mạch vi xử lý tích hợp, cơ cấu bánh răng giảm tốc, tay quay phụ (manual override) dùng khi mất điện và cụm cổng kết nối giao tiếp. Toàn bộ khối động cơ được đúc kín trong vỏ nhựa kỹ thuật và kim loại, đạt tiêu chuẩn chống bụi nước IP66 hoặc IP67, cho phép lắp đặt ở tầng hầm, tầng mái hay phòng kỹ thuật có độ ẩm cao.
Thân van được chế tạo từ gang dẻo phủ sơn Epoxy, bên trong là đĩa van inox mỏng được tối ưu về hình học nhằm giảm lực cản và tăng lưu lượng. Trục van truyền lực được gắn trực tiếp với khớp nối của bộ truyền động. Gioăng làm kín EPDM hoặc NBR có độ đàn hồi cao giúp van đóng khít hoàn toàn ngay cả ở áp suất làm việc tới 200 psi.
Khi tủ điện cấp tín hiệu, bộ truyền động xoay trục van một góc tối đa 90 độ. Ở góc 0 độ van đóng hoàn toàn, ở góc 90 độ van mở hoàn toàn. Với dòng van tuyến tính, góc mở thay đổi liên tục theo tín hiệu 0-10V hoặc 4-20mA để điều tiết lưu lượng theo phần trăm mong muốn. Thuật toán tự điều chỉnh trong bộ vi xử lý sẽ tự động ngắt lực khi đĩa van đạt vị trí dừng chuẩn, nhờ đó bảo vệ gioăng và bánh răng khỏi mài mòn.
Belimo sử dụng động cơ DC Brushless độc quyền, không có chổi than nên giảm ma sát, giảm nhiệt và giảm tiêu hao điện năng đáng kể so với động cơ xoay chiều truyền thống. Động cơ vận hành êm, mô men khởi động lớn, không bị quá nhiệt khi van kẹt và kéo dài tuổi thọ thiết bị trong nhiều chu kỳ đóng mở liên tục.
Đây là điểm khác biệt lớn nhất của dòng van bướm điện Belimo thế hệ mới. Kỹ thuật viên chỉ cần dùng smartphone có kết nối NFC quét trực tiếp lên thân bộ truyền động để đọc thông số cài đặt, kiểm tra lịch sử vận hành, chẩn đoán lỗi và thay đổi cấu hình thông qua ứng dụng Belimo Assistant. Đặc biệt, thao tác này thực hiện được ngay cả khi van chưa được cấp nguồn, giúp tiết kiệm rất nhiều thời gian nghiệm thu và bảo trì tại công trường.
SuperCap là bộ siêu tụ tích trữ năng lượng, cho phép bộ truyền động đưa van về vị trí an toàn (Fail-Safe Open hoặc Fail-Safe Close) khi nguồn điện bị ngắt đột ngột. Tính năng này cực kỳ quan trọng với trung tâm dữ liệu, phòng Chiller, phòng sạch và các khu vực không được phép gián đoạn dòng chảy.
Bộ truyền động Belimo được trang bị cơ chế tự động nhận biết vị trí đóng kín và tự hiệu chỉnh điểm dừng cuối hành trình. Nhờ đó van luôn đóng kín đúng chuẩn mà không tạo lực ép dư thừa lên gioăng, hạn chế rò rỉ và kéo dài tuổi thọ phụ tùng thay thế.
Van Belimo ON/OFF chỉ có hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, phù hợp cho các nhánh ống cần chặn hoặc mở dòng, các hệ thống PCCC và các cụm van cách ly. Van Belimo tuyến tính nhận tín hiệu 0-10V hoặc 4-20mA để điều tiết góc mở theo phần trăm, phù hợp cho nhánh coil AHU, FCU, đường nước lạnh Chiller cần kiểm soát nhiệt độ chính xác.
Van dạng Wafer được kẹp giữa hai mặt bích đường ống, tiết kiệm không gian và chi phí. Van dạng Lug có tai bắt bu lông xuyên qua thân van, cho phép tháo một phía đường ống mà không cần tháo toàn bộ cụm. Van dạng mặt bích phù hợp với đường ống kích thước lớn, yêu cầu độ kín và độ bền cao trong hệ thống áp lực.
Van 2 ngả dùng để chặn hoặc mở dòng chảy trên một tuyến ống. Van 3 ngả dùng để phối hợp hoặc chia dòng giữa hai nhánh, thường gặp trong cụm xử lý nước lạnh, cụm bypass Chiller hoặc hệ thống chuyển đổi mùa Đông - Hè.
Van bướm điện Belimo được lắp đặt tại hàng nghìn công trình và nhà máy trên khắp Việt Nam. Các nhóm ứng dụng tiêu biểu gồm:
Để tránh chọn sai model gây lãng phí chi phí hoặc van không đáp ứng yêu cầu vận hành, kỹ sư M&E và nhà thầu nên thực hiện checklist 5 bước sau:
Trường hợp chưa xác định được mã hàng chính xác, Quý khách có thể liên hệ kỹ sư Belimo để được tư vấn chọn model miễn phí dựa trên bản vẽ và thông số dự án.
Khi lắp đặt cơ khí, cần đảm bảo khoảng cách đủ rộng quanh bộ truyền động để thao tác bảo trì và sử dụng tay quay phụ. Van nên được lắp ở vị trí trục van nằm ngang, tránh lắp ngược hướng mũi tên chỉ dòng chảy in trên thân van. Với đường ống lớn, cần bố trí giá đỡ để giảm tải trọng tác động lên cụm van.
Về đấu nối điện, kỹ thuật viên cần tuân thủ đúng sơ đồ đấu dây của từng dòng bộ truyền động Belimo: dây nguồn, dây tín hiệu điều khiển và dây phản hồi vị trí. Việc đấu sai điện áp hoặc sai cực có thể gây chập cháy bảng mạch actuator. Sau khi đấu nối, nên dùng ứng dụng Belimo Assistant để kiểm tra góc mở, thời gian hành trình và cấu hình tín hiệu ngay tại công trường trước khi bàn giao.
Về bảo trì, định kỳ kiểm tra tình trạng gioăng làm kín, độ kín khít của khớp nối và vệ sinh bề mặt tản nhiệt của bộ truyền động. Nhờ động cơ DC không chổi than và thuật toán tự điều chỉnh lực, van bướm điện Belimo gần như không cần bảo dưỡng thường xuyên, giúp giảm đáng kể chi phí vận hành cho chủ tòa nhà.
Giá van bướm điện Belimo phụ thuộc vào nhiều yếu tố: kích cỡ đường ống DN, vật liệu đĩa van và gioăng, dòng bộ truyền động đi kèm, điện áp nguồn, tín hiệu điều khiển và các tính năng mở rộng như NFC hay SuperCap. Do đó, cùng một kích cỡ DN100 nhưng mã hàng ON/OFF và mã hàng tuyến tính có SuperCap sẽ có mức giá khác nhau rõ rệt.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối van điều khiển điện Belimo nhập khẩu chính hãng, đầy đủ chứng từ CO, CQ, catalogue và chế độ bảo hành theo tiêu chuẩn nhà sản xuất.
Thông tin liên hệ:
Van bướm điện Belimo của nước nào sản xuất?
Belimo là thương hiệu đến từ Thụy Sỹ, nổi tiếng toàn cầu trong lĩnh vực thiết bị điều khiển cho hệ thống HVAC. Sản phẩm được sản xuất tại các nhà máy của Belimo ở châu Âu, châu Á và Bắc Mỹ, tất cả đều tuân thủ tiêu chuẩn chất lượng của tập đoàn.
Làm sao để cài đặt thông số van Belimo qua điện thoại mà không cần cắm điện?
Bộ truyền động Belimo có tích hợp chip NFC. Kỹ thuật viên chỉ cần bật NFC trên smartphone, mở ứng dụng Belimo Assistant và đưa điện thoại lại gần thân actuator. Ứng dụng sẽ đọc toàn bộ thông số cài đặt và cho phép thay đổi cấu hình ngay cả khi van chưa được cấp nguồn.
Động cơ van bướm Belimo bảo hành mấy năm?
Sản phẩm Belimo chính hãng được phân phối qua kênh ủy quyền thường đi kèm chế độ bảo hành dài hạn từ nhà sản xuất, cao hơn nhiều so với mức 12 tháng phổ biến của các thương hiệu khác. Quý khách nên yêu cầu xác nhận thời hạn bảo hành cụ thể theo từng mã hàng khi đặt mua.
Sự khác biệt giữa van bướm ON/OFF và van bướm tuyến tính Belimo là gì?
Van ON/OFF chỉ đóng hoặc mở hoàn toàn theo tín hiệu nhị phân, dùng cho mục đích cách ly và chặn dòng. Van tuyến tính nhận tín hiệu liên tục 0-10V hoặc 4-20mA để điều tiết góc mở theo phần trăm, dùng cho mục đích kiểm soát nhiệt độ và lưu lượng chính xác trong hệ Chiller, AHU, FCU.
Van bướm điện Belimo có thay thế được van cầu cỡ lớn không?
Có. Với đường ống lớn, van bướm Belimo có trọng lượng nhẹ hơn, chiều dài lắp đặt ngắn hơn và tổn thất áp suất thấp hơn van cầu cùng kích cỡ. Điều này giúp tiết kiệm không gian phòng kỹ thuật và giảm chi phí đầu tư hệ thống đường ống.
