Van bướm là một trong những thiết bị điều khiển dòng chảy phổ biến nhất trong các hệ thống đường ống công nghiệp hiện nay. Trong thuật ngữ kỹ thuật quốc tế, thiết bị này được gọi là Butterfly Valve. Tại thị trường Trung Quốc, nó được biết đến với tên gọi là 蝶阀 (Diéfá), và trong tiếng Nhật là バタフライバルブ (Batafuraibarubu). Tên gọi "van bướm" xuất phát từ hình dáng của đĩa van có thiết kế giống như đôi cánh bướm, xoay quanh một trục cố định để đóng hoặc mở dòng lưu chất.
Với ưu điểm về thiết kế nhỏ gọn, trọng lượng nhẹ và khả năng vận hành nhanh chóng, van bướm đóng vai trò thiết yếu trong việc đóng ngắt hoặc điều tiết lưu lượng. Phạm vi ứng dụng của dòng van này cực kỳ rộng rãi, từ các hệ thống cấp thoát nước dân dụng, xử lý nước thải đến các ngành công nghiệp nặng như dầu khí, hóa chất, thực phẩm và phòng cháy chữa cháy.

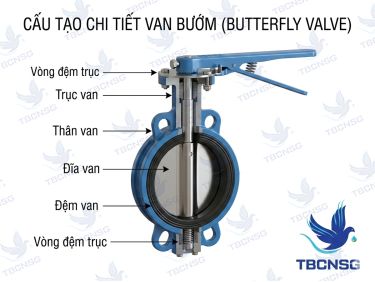

Cấu tạo chi tiết của van bướm
Một bộ van bướm hoàn chỉnh được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều có vai trò và yêu cầu về vật liệu riêng biệt để đảm bảo hiệu suất vận hành:
- Thân van (Body): Là khung chính chịu lực, thường được đúc từ gang (Cast Iron), thép (Carbon Steel), inox (Stainless Steel) hoặc nhựa (PVC, CPVC). Thân van có các lỗ định vị hoặc mặt bích để kết nối với đường ống.
- Đĩa van (Disc): Bộ phận trực tiếp tiếp xúc và ngăn chặn dòng chảy. Đĩa van thường làm bằng inox 304 hoặc 316 để chống ăn mòn. Thiết kế đĩa có thể xoay 90 độ trong phạm vi gioăng làm kín.
- Trục van (Stem): Là thanh kim loại truyền động từ thiết bị điều khiển đến đĩa van. Trục thường được làm bằng thép hợp kim cứng hoặc inox để chịu được mô-men xoắn lớn.
- Gioăng làm kín (Seat): Đây là bộ phận quan trọng quyết định độ kín của van. Các vật liệu phổ biến bao gồm EPDM (cho nước), NBR (cho dầu), PTFE/Teflon (cho hóa chất) hoặc kim loại (cho nhiệt độ cao).
- Bộ phận điều khiển (Actuator): Có thể là tay gạt, vô lăng (hộp số), bộ điều khiển điện hoặc bộ điều khiển khí nén.
Các sản phẩm van bướm hiện nay thường được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như ISO 5752, ASME B16.34, JIS B2032 hoặc DIN 3202 để đảm bảo tính đồng bộ và an toàn khi lắp đặt vào hệ thống.
Nguyên lý hoạt động của van bướm
Van bướm hoạt động dựa trên cơ chế xoay một phần tư (90 độ). Khi trục van xoay, đĩa van sẽ chuyển động theo, tạo ra các trạng thái đóng hoặc mở khác nhau:
Trạng thái đóng: Khi đĩa van nằm vuông góc với hướng dòng chảy (0 độ), mép của đĩa van sẽ ép chặt vào gioăng làm kín (seat), ngăn chặn hoàn toàn dòng lưu chất đi qua.
Trạng thái mở: Khi người vận hành tác động lực vào tay gạt hoặc bộ truyền động, trục van xoay đĩa van một góc 90 độ. Lúc này, đĩa van nằm song song với dòng chảy, cho phép lưu chất đi qua với lưu lượng tối đa.
Trạng thái điều tiết: Đĩa van có thể dừng ở các góc độ trung gian (ví dụ 30, 45 hoặc 60 độ) để kiểm soát lượng lưu chất đi qua. Tuy nhiên, cần lưu ý rằng việc sử dụng van bướm để điều tiết trong thời gian dài ở áp suất cao có thể gây mòn gioăng hoặc rung lắc đĩa van do hiện tượng xâm thực.
Trong thực tế vận hành tại các nhà máy ở khu vực Bình Dương và Đồng Nai, chúng tôi nhận thấy nhiều đơn vị gặp sự cố rò rỉ do chọn sai vật liệu gioăng. Ví dụ, sử dụng gioăng EPDM cho môi trường có lẫn dầu sẽ khiến gioăng bị trương nở nhanh chóng, dẫn đến kẹt đĩa van hoặc mất khả năng làm kín chỉ sau vài tháng sử dụng.
Phân loại van bướm phổ biến trên thị trường
Để lựa chọn đúng loại thiết bị, kỹ sư cần nắm rõ các cách phân loại dựa trên nhiều tiêu chí kỹ thuật khác nhau:

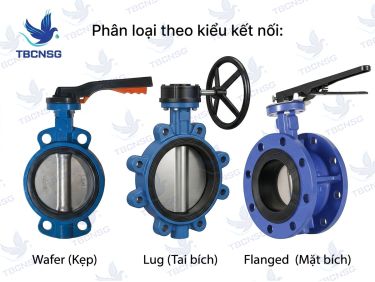

| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm chính |
|---|---|---|
| Theo kiểu kết nối | Wafer, Lug, Mặt bích (Flanged) | Wafer là phổ biến nhất nhờ tính linh hoạt và giá thành tối ưu. |
| Theo vật liệu thân | Gang, Inox, Nhựa, Thép | Inox dùng cho môi trường ăn mòn; Gang dùng cho nước sạch/PCCC. |
| Theo cách vận hành | Tay gạt, Tay quay, Điện, Khí nén | Tự động hóa ngày càng ưu tiên các dòng van bướm khí nén. |
| Theo thiết kế đĩa | Đồng tâm (Centric), Lệch tâm (Eccentric) | Van lệch tâm (Double/Triple Offset) chịu được áp suất và nhiệt độ cao hơn. |
Hướng dẫn lựa chọn van bướm phù hợp
Việc lựa chọn đúng thông số kỹ thuật không chỉ đảm bảo hệ thống vận hành ổn định mà còn tối ưu hóa chi phí đầu tư. Dưới đây là các tiêu chí cần lưu ý:
- Kích thước đường ống (DN): Phải tương ứng với kích thước định danh của van (ví dụ DN50, DN100, DN200...).
- Áp suất làm việc (PN): Cần xác định áp suất tối đa của hệ thống (PN10, PN16, Class 150) để chọn thân van có độ dày phù hợp.
- Môi trường lưu chất: Đây là yếu tố quyết định vật liệu đĩa và gioăng. Nước sạch dùng gang/EPDM, hóa chất dùng inox/PTFE, nước thải dùng inox/NBR.
- Nhiệt độ: Các dòng van bướm gioăng cao su thường giới hạn dưới 120°C. Nếu nhiệt độ cao hơn, cần dùng van bướm kín khít bằng kim loại (Hard seal).
- Kiểu vận hành: Với các vị trí khó tiếp cận hoặc cần điều khiển từ xa, nên tham khảo các dòng butterfly valve electric actuator để tăng tính tự động hóa.
Một sai lầm phổ biến là lắp đặt van bướm tay gạt cho các đường ống có kích thước lớn (trên DN200). Ở kích thước này, áp lực dòng chảy tác động lên đĩa van rất lớn, việc đóng mở bằng tay gạt sẽ cực kỳ khó khăn và nguy hiểm. Giải pháp kỹ thuật đúng đắn là chuyển sang dùng dạng tay quay hộp số hoặc bộ điều khiển tự động.
Các lỗi thường gặp và cách xử lý
Trong quá trình tư vấn và bảo trì hệ thống tại TP.HCM và các tỉnh lân cận, chúng tôi đã tổng hợp 4 lỗi phổ biến nhất:
- Van bị rò rỉ qua đĩa: Thường do có rác, sỏi kẹt ở gioăng hoặc gioăng bị rách. Xử lý: Vệ sinh lòng van hoặc thay thế gioăng mới.
- Trục van bị kẹt: Do thiếu mỡ bôi trơn hoặc trục bị oxy hóa, cong vênh. Xử lý: Kiểm tra độ thẳng của trục và tra mỡ định kỳ.
- Rò rỉ ở cổ van: Do gioăng tết (packing) ở cổ trục bị mòn. Xử lý: Siết chặt đai ốc cổ van hoặc thay gioăng tết.
- Van không đóng/mở hết hành trình: Thường gặp ở dòng van điện hoặc khí nén do thiết lập công tắc hành trình sai. Xử lý: Cài đặt lại giới hạn hành trình của bộ truyền động.
Hướng dẫn bảo dưỡng định kỳ
Để kéo dài tuổi thọ cho các loại van bướm chính hãng, người vận hành cần tuân thủ lịch bảo dưỡng sau:
- Hàng tháng: Kiểm tra rò rỉ bên ngoài và hoạt động của bộ truyền động.
- Hàng quý (3-6 tháng): Tra dầu mỡ vào các bộ phận chuyển động như trục, bánh răng hộp số. Thực hiện đóng mở thử để tránh tình trạng kẹt do đóng lâu ngày.
- Hàng năm: Kiểm tra tình trạng gioăng làm kín và độ ăn mòn của đĩa van. Thay thế các linh kiện bị lão hóa.
- Lưu ý an toàn: Trước khi tháo van để bảo trì, phải đảm bảo áp suất trong đường ống đã được xả hết và hệ thống đã được cách ly hoàn toàn.
Hướng dẫn lắp đặt van bướm đúng kỹ thuật
Lắp đặt sai cách là nguyên nhân hàng đầu dẫn đến hư hỏng van ngay khi vừa đưa vào vận hành. Hãy lưu ý các điểm sau:
- Vị trí lắp đặt: Van bướm có thể lắp theo phương ngang hoặc phương đứng. Tuy nhiên, với kích thước lớn, nên lắp trục van nằm ngang để tránh tích tụ cặn bẩn ở ổ trục phía dưới.
- Khoảng cách đĩa van: Trước khi siết bu lông mặt bích, phải mở hé đĩa van để đảm bảo đĩa không bị chạm vào thành ống hoặc các thiết bị lân cận.
- Không dùng gioăng phụ: Đa số van bướm đã có gioăng cao su bao phủ mặt bích, việc chèn thêm gioăng cao su rời sẽ làm tăng độ dày và dễ gây biến dạng gioăng van khi siết chặt.
- Siết bu lông: Siết đối xứng theo hình sao để lực ép phân bổ đều lên bề mặt tiếp xúc.
Bảng tổng hợp so sánh các dòng van bướm
| Loại van | Ưu điểm | Nhược điểm | Ứng dụng tiêu biểu |
|---|---|---|---|
| Van bướm tay gạt | Đóng mở cực nhanh, giá rẻ | Giới hạn kích thước nhỏ (dưới DN200) | Hệ thống nước sạch, khí nén nhỏ |
| Van bướm tay quay | Vận hành nhẹ nhàng, kiểm soát tốt | Thời gian đóng mở chậm hơn tay gạt | Đường ống kích thước trung bình và lớn |
| Van bướm điều khiển điện | Chính xác, kết nối tủ PLC tốt | Chi phí cao, cần nguồn điện ổn định | Nhà máy xử lý nước, thực phẩm |
| Van bướm điều khiển khí nén | Tốc độ đóng mở rất nhanh, an toàn | Cần hệ thống máy nén khí đi kèm | Hệ thống PCCC, sản xuất giấy, dệt nhuộm |
Câu hỏi thường gặp (FAQ)
Van bướm tiếng Anh là gì và có mấy tên gọi?
Tại sao gọi là van bướm?
Van bướm có dùng được cho hơi nóng (steam) không?
Sự khác nhau giữa van bướm Wafer và Lug là gì?
Van bướm có thể lắp ngược chiều dòng chảy không?
Khi nào nên dùng van bướm thay vì van cổng?
Làm sao để biết van bướm đang đóng hay mở?
Kết luận
Van bướm là một giải pháp kỹ thuật tối ưu cho việc kiểm soát dòng chảy nhờ thiết kế thông minh, khả năng vận hành linh hoạt và chi phí bảo trì thấp. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn không chỉ giúp hệ thống của bạn hoạt động bền bỉ mà còn ngăn ngừa được những rủi ro kỹ thuật không đáng có. Hy vọng những chia sẻ chuyên sâu trên đây sẽ giúp ích cho các kỹ sư và nhà quản lý trong việc tối ưu hóa hệ thống đường ống công nghiệp của mình.
