Van bướm khí nén, tên tiếng Anh đầy đủ là Pneumatic Actuated Butterfly Valve, là một trong những thiết bị quan trọng nhất trong hệ thống tự động hóa dòng chảy hiện nay. Trong kỹ thuật, sản phẩm này còn được gọi bằng nhiều tên khác như van bướm điều khiển khí nén hay van bướm đóng mở bằng khí nén. Đối với các đối tác quốc tế, thiết bị này được gọi là 气动蝶阀 (Qìdòng diéfá) trong tiếng Trung hoặc 空気圧作動バタフライバルブ (Kūkiatsu sadō batafuraibarubu) trong tiếng Nhật.
Vai trò cốt lõi của thiết bị này là điều tiết hoặc đóng ngắt dòng lưu chất trong đường ống một cách tự động thông qua áp lực khí nén. Nhờ tốc độ đóng mở nhanh và khả năng tích hợp vào các hệ thống điều khiển trung tâm (PLC), sản phẩm được ứng dụng rộng rãi từ các nhà máy xử lý nước, hệ thống HVAC đến các dây chuyền sản xuất thực phẩm, hóa chất và năng lượng.

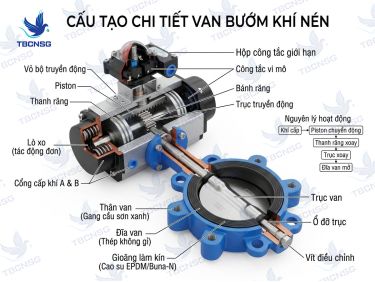

Cấu tạo chi tiết của van bướm khí nén
Một bộ van bướm khí nén hoàn chỉnh được cấu thành từ hai thành phần chính: phần van cơ học và bộ truyền động khí nén. Mỗi bộ phận đều được chế tạo từ các vật liệu chuyên dụng để đảm bảo hiệu suất vận hành.
- Thân van (Body): Thường được đúc từ gang cầu, thép không gỉ (SUS304, SUS316) hoặc nhựa (PVC, CPVC). Thân van là bộ phận chịu lực chính và kết nối trực tiếp với đường ống.
- Cánh van (Disc): Có hình dạng đĩa tròn, xoay 90 độ trong phạm vi thân van. Vật liệu cánh van thường là inox để chống ăn mòn và chịu áp suất tốt.
- Trục van (Stem): Là bộ phận truyền mô-men xoắn từ bộ điều khiển xuống cánh van. Trục thường làm bằng thép hợp kim cứng hoặc inox để tránh biến dạng.
- Gioăng làm kín (Seat): Được làm từ cao su EPDM, PTFE (Teflon) hoặc Viton. Lựa chọn vật liệu gioăng phụ thuộc hoàn toàn vào nhiệt độ và tính chất hóa học của lưu chất.
- Bộ truyền động khí nén (Pneumatic Actuator): Đây là "bộ não" điều khiển, chuyển đổi năng lượng khí nén thành chuyển động cơ năng. Bên trong gồm piston, lò xo (nếu là loại tác động đơn) và hệ thống bánh răng trục vít.
Các tiêu chuẩn thiết kế thường áp dụng cho dòng van này bao gồm ISO 5211 (cho mặt bích kết nối bộ điện/khí), API 609, và các tiêu chuẩn kết nối mặt bích như JIS 10K, ANSI Class 150, hoặc DIN PN10/PN16.
Nguyên lý hoạt động của thiết bị
Nguyên lý vận hành của van bướm khí nén dựa trên việc sử dụng áp lực khí nén (thường từ 3 - 8 bar) để đẩy piston bên trong bộ truyền động. Quá trình này diễn ra theo các giai đoạn logic:
Khi cấp khí nén vào buồng chứa, áp lực khí sẽ đẩy piston di chuyển. Thông qua cơ cấu bánh răng - thanh răng (Rack and Pinion), chuyển động tịnh tiến của piston được chuyển đổi thành chuyển động quay của trục van. Khi trục van quay một góc 90 độ, cánh van sẽ chuyển từ trạng thái đóng hoàn toàn sang mở hoàn toàn (hoặc ngược lại).
Hiệu suất làm việc của van phụ thuộc lớn vào độ ổn định của nguồn khí nén và sự tương thích giữa mô-men xoắn của bộ truyền động với lực ma sát tại gioăng làm kín. Nếu áp lực khí không đủ, van có thể không đóng mở hết hành trình, gây rò rỉ hoặc kẹt van.
Trong quá trình tư vấn các dự án tại khu công nghiệp ở Bình Dương và Long An, chúng tôi nhận thấy một sai lầm phổ biến là người dùng thường chọn bộ truyền động khí nén có lực kéo vừa đủ với thông số lý thuyết. Thực tế, sau một thời gian vận hành, ma sát giữa gioăng và cánh van tăng lên do cặn bẩn, dẫn đến hiện tượng van đóng không khít. Kinh nghiệm kỹ thuật là nên chọn bộ khí nén có mô-men xoắn dư ra khoảng 20-30% so với yêu cầu của thân van.
Phân loại van bướm khí nén phổ biến
Để giúp quý khách hàng dễ dàng hình dung và lựa chọn, chúng tôi phân loại sản phẩm dựa trên các tiêu chí kỹ thuật sau:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo vật liệu | Gang, Inox 304/316, Nhựa PVC | Inox dùng cho hóa chất, gang dùng cho nước sạch/PCCC. |
| Theo kiểu tác động | Tác động đơn (Spring Return), Tác động kép (Double Acting) | Tác động đơn tự động đóng/mở khi mất khí nhờ lò xo. |
| Theo kiểu kết nối | Wafer (Kẹp), Lug, Mặt bích (Flange) | Wafer phổ biến nhất nhờ tính linh hoạt và gọn nhẹ. |
| Theo chức năng | On/Off, Tuyến tính (Modulating) | Tuyến tính dùng để điều tiết lưu lượng chính xác 4-20mA. |
Hướng dẫn lựa chọn sản phẩm phù hợp
Việc chọn đúng loại van không chỉ đảm bảo an toàn mà còn tối ưu chi phí vận hành. Các kỹ sư cần lưu ý các thông số sau:
- Áp suất làm việc: Xác định áp suất định danh (PN10, PN16, PN25) để chọn thân van phù hợp.
- Nhiệt độ môi chất: Gioăng EPDM chịu được ~110°C, trong khi PTFE có thể chịu tới 200°C.
- Kích thước đường ống (DN): Phải khớp hoàn toàn với tiêu chuẩn mặt bích hiện có trên hệ thống.
- Kiểu vận hành: Nếu hệ thống yêu cầu an toàn cao khi gặp sự cố mất điện/khí, nên ưu tiên loại tác động đơn.
Khi cần tham khảo các giải pháp tổng thể, bạn có thể xem thêm danh sách sản phẩm van bướm để có cái nhìn đa dạng về các dòng van cơ trước khi tích hợp bộ khí nén.
Các lỗi thường gặp và cách xử lý
Dưới đây là 4 lỗi kỹ thuật thường gặp nhất trong quá trình vận hành hệ thống van khí nén:
- Van bị rò rỉ khí nén tại bộ truyền động: Thường do gioăng cao su bên trong piston bị mòn hoặc rách. Giải pháp là thay thế bộ seal kit mới.
- Cánh van không quay hết hành trình: Nguyên nhân có thể do áp lực khí cấp không đủ hoặc có vật cản bên trong đường ống. Cần kiểm tra lại máy nén khí và vệ sinh lòng van.
- Van hoạt động chậm hoặc bị giật: Do thiếu dầu bôi trơn trong bộ truyền động hoặc bộ lọc khí bị tắc. Cần bổ sung dầu chuyên dụng vào bộ bôi trơn khí nén.
- Rò rỉ lưu chất qua cánh van: Do gioăng làm kín (seat) bị rách hoặc biến dạng nhiệt. Trường hợp này bắt buộc phải thay thế gioăng hoặc thân van mới.
Một lỗi vận hành thực tế tại các nhà máy ở TP.HCM mà chúng tôi hay gặp là việc lắp đặt van bướm khí nén quá gần máy bơm. Dòng chảy xoáy mạnh khiến cánh van rung lắc liên tục, làm nhanh mòn trục và hỏng bộ truyền động. Khoảng cách tối thiểu nên là 5-10 lần đường kính ống tính từ cửa ra của bơm.
Hướng dẫn lắp đặt và bảo dưỡng định kỳ
Lưu ý khi lắp đặt
Trước khi lắp đặt, hãy đảm bảo khoảng cách giữa hai mặt bích vừa đủ để đưa van vào mà không làm trầy xước gioăng. Không nên sử dụng thêm gioăng cao su rời giữa mặt bích và van bướm vì bản thân gioăng của van bướm đã có chức năng làm kín. Khi siết bu lông, cần siết đối xứng để lực ép được phân bổ đều.
Trong một số hệ thống đòi hỏi sự linh hoạt cao hơn hoặc không gian hạn chế, kỹ sư thường cân nhắc giữa giải pháp khí nén và van bướm điều khiển điện chính hãng để tối ưu hóa dây chuyền.
Quy trình bảo dưỡng
Nên thực hiện bảo dưỡng định kỳ 6 tháng một lần. Quy trình bao gồm: kiểm tra độ kín của các đầu nối khí, xả nước trong bộ lọc khí, bôi trơn các bộ phận chuyển động và kiểm tra độ mòn của gioăng làm kín. Việc bảo trì đúng cách giúp kéo dài tuổi thọ thiết bị lên gấp 2-3 lần.
Bảng so sánh các dòng van bướm khí nén phổ biến
| Loại thân van | Áp suất tối đa | Nhiệt độ tối đa | Môi trường ứng dụng |
|---|---|---|---|
| Thân Gang - Cánh Inox | PN16 | 80°C - 100°C | Nước sạch, PCCC, xử lý nước thải nhẹ. |
| Toàn thân Inox 304/316 | PN25 | 180°C - 220°C | Hóa chất, thực phẩm, nước nóng, hơi bão hòa. |
| Thân Nhựa (UPVC/CPVC) | PN10 | 60°C | Nước biển, axit, bazo, hóa chất ăn mòn mạnh. |
Để tìm hiểu kỹ hơn về các thông số kỹ thuật cụ thể của từng model, bạn có thể tham khảo cataloge van bướm khí nén để chọn được mã sản phẩm chính xác nhất cho công trình.
Câu hỏi thường gặp về van bướm khí nén
Van bướm khí nén tác động đơn và tác động kép khác nhau thế nào?
Tại sao van bướm khí nén thường được ưu tiên hơn van điện?
Có thể dùng van bướm khí nén để điều tiết lưu lượng không?
Áp suất khí nén bao nhiêu là đủ để vận hành van?
Tiêu chuẩn Wafer trong van bướm nghĩa là gì?
Làm sao để biết van đang đóng hay mở từ xa?
Vật liệu gioăng PTFE và EPDM khác nhau điểm nào?
Kết luận
Van bướm khí nén là giải pháp tối ưu cho các hệ thống công nghiệp hiện đại nhờ sự bền bỉ, tốc độ phản ứng nhanh và khả năng tự động hóa cao. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm đáng kể chi phí bảo trì, sửa chữa về lâu dài. Hy vọng những chia sẻ chuyên sâu từ đội ngũ kỹ thuật của TBCNSG sẽ giúp bạn có cái nhìn toàn diện và đưa ra quyết định chính xác nhất cho hệ thống đường ống của mình.
