Trong kỷ nguyên công nghiệp 4.0, việc tự động hóa các hệ thống đường ống đã trở thành yêu cầu tiên quyết để tối ưu hóa hiệu suất vận hành. Một trong những thiết bị đóng vai trò then chốt trong quá trình này chính là van bướm điện. Thiết bị này không chỉ giúp kiểm soát dòng chảy một cách chính xác mà còn giảm thiểu đáng kể sức lao động của con người trong các hệ thống quy mô lớn.
Van bướm điện, trong tiếng Anh thường được gọi là Electric Actuated Butterfly Valve. Trong các tài liệu kỹ thuật khu vực Đông Á, sản phẩm này được định danh là 电动蝶阀 (Diàndòng diéfá) trong tiếng Trung và 電動バタフライバルブ (Dendō batafuraibarubu) trong tiếng Nhật. Tại thị trường Việt Nam, giới kỹ thuật còn gọi thiết bị này bằng nhiều tên khác như van bướm điều khiển điện, van bướm motor điện hay van bướm đóng mở điện. Đây là dòng van cơ học kết hợp với bộ truyền động điện (actuator) để thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng chất lỏng, khí, hơi trong đường ống.

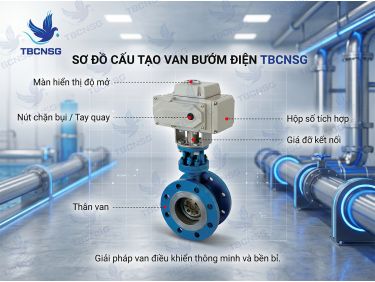

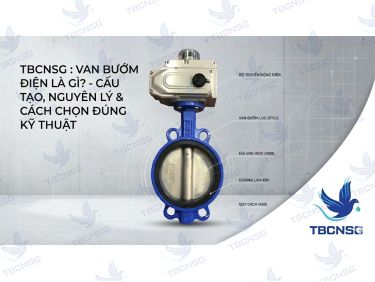

Cấu tạo chi tiết của van bướm điện
Một bộ van bướm điện hoàn chỉnh được cấu thành từ hai bộ phận chính với các chi tiết kỹ thuật phức tạp:
- Thân van bướm (Valve Body): Đây là phần tiếp xúc trực tiếp với lưu chất. Thân van thường được đúc từ gang (Cast Iron), inox (Stainless Steel 304/316) hoặc nhựa (PVC, CPVC). Lựa chọn vật liệu thân van phụ thuộc hoàn toàn vào tính chất hóa lý của môi trường làm việc.
- Đĩa van (Disc): Có hình dạng như một cánh bướm, xoay quanh trục để ngăn chặn hoặc cho phép dòng chảy đi qua. Đĩa van thường làm bằng inox để đảm bảo độ bền cơ học và khả năng chống ăn mòn.
- Gioăng làm kín (Seat): Bộ phận đảm bảo độ kín khít khi van đóng hoàn toàn. Các vật liệu phổ biến bao gồm cao su EPDM (cho nước sạch, nước thải nhẹ), Teflon/PTFE (cho hóa chất, nhiệt độ cao) hoặc Viton.
- Bộ truyền động điện (Electric Actuator): "Bộ não" của thiết bị, bao gồm motor điện, hệ thống bánh răng truyền lực, công tắc hành trình (limit switch) và bảng mạch điều khiển. Bộ phận này chuyển đổi điện năng thành mô-men xoắn để xoay trục van.
- Trục van (Stem): Thanh kim loại truyền lực từ bộ điều khiển xuống đĩa van.
Nguyên lý hoạt động
Van bướm điện vận hành dựa trên cơ chế chuyển đổi năng lượng điện thành chuyển động cơ học. Quy trình hoạt động diễn ra qua các giai đoạn cụ thể:
Khi được cấp nguồn điện (thường là 24V, 220V hoặc 380V), motor trong bộ truyền động sẽ quay. Thông qua hệ thống bánh răng giảm tốc, mô-men xoắn được tăng cường và truyền tới trục van. Trục van xoay một góc từ 0 đến 90 độ, kéo theo đĩa van xoay tương ứng.
Ở trạng thái đóng hoàn toàn (0 độ), đĩa van nằm vuông góc với dòng chảy, ép chặt vào gioăng làm kín để ngăn lưu chất. Khi mở hoàn toàn (90 độ), đĩa van nằm song song với dòng chảy, cho phép lưu lượng đi qua tối đa. Đối với dòng van tuyến tính, bộ điều khiển có thể nhận tín hiệu analog (4-20mA hoặc 0-10V) để dừng đĩa van ở các góc mở trung gian, từ đó điều tiết chính xác lưu lượng theo nhu cầu.
Phân loại van bướm điện phổ biến
Việc phân loại giúp kỹ sư lựa chọn đúng thiết bị cho từng điều kiện vận hành cụ thể. Dưới đây là bảng so sánh các dòng phổ biến:
| Tiêu chí phân loại | Các dòng sản phẩm chính | Đặc điểm nổi bật |
|---|---|---|
| Theo vật liệu | Gang, Inox 304/316, Nhựa PVC/UPVC | Gang dùng cho nước, Inox cho hóa chất/nhiệt độ, Nhựa cho axit. |
| Theo kiểu kết nối | Wafer (Kẹp), Mặt bích (Flange), Lug | Wafer phổ biến nhất nhờ tính linh hoạt; Mặt bích chịu áp lực tốt hơn. |
| Theo kiểu điều khiển | On/Off (Đóng/Mở hoàn toàn), Tuyến tính (Modulating) | On/Off dùng đóng ngắt; Tuyến tính dùng điều tiết lưu lượng. |
| Theo điện áp | 24V DC, 220V AC, 380V AC | Tùy thuộc vào hạ tầng điện lưới tại nhà máy. |
Người dùng có thể tham khảo thêm danh sách sản phẩm van bướm để hiểu rõ hơn về các biến thể cơ khí trước khi tích hợp bộ điện.
Hướng dẫn lựa chọn van bướm điện chuẩn kỹ thuật
Để hệ thống vận hành ổn định, việc chọn van cần dựa trên các thông số kỹ thuật khắt khe:
- Kích thước đường ống (DN): Phải tương thích tuyệt đối với kích thước van.
- Áp suất làm việc (PN): Thông thường là PN10, PN16 hoặc Class 150. Áp suất hệ thống không được vượt quá áp suất định mức của van.
- Nhiệt độ môi trường: Van nhựa thường chịu dưới 60°C, van gang dưới 120°C, trong khi van inox gioăng Teflon có thể chịu tới 200°C.
- Mô-men xoắn (Torque): Bộ điện phải có lực kéo lớn hơn lực cản của đĩa van khi chịu áp suất chất lỏng.
Trong quá trình tư vấn cho các dự án tại các khu công nghiệp ở Bình Dương và Đồng Nai, chúng tôi nhận thấy một sai lầm phổ biến là khách hàng thường chọn bộ truyền động điện có mô-men xoắn vừa khít với thông số tính toán. Thực tế, sau một thời gian vận hành, ma sát tại gioăng tăng lên do cặn bẩn, khiến motor bị quá tải. Kinh nghiệm thực tế cho thấy nên chọn bộ điện có mô-men xoắn dư tải khoảng 20-30% để đảm bảo độ bền lâu dài.
Các lỗi thường gặp và cách xử lý
Vận hành thiết bị điện trong môi trường công nghiệp không tránh khỏi các sự cố. Dưới đây là 4 lỗi điển hình:
- Motor bị nóng hoặc cháy: Thường do kẹt đĩa van hoặc nguồn điện không ổn định. Cách xử lý: Kiểm tra dị vật trong đường ống, đo lại điện áp và kiểm tra rơ-le nhiệt.
- Van đóng không kín: Do gioăng bị mòn hoặc công tắc hành trình cài đặt sai. Cách xử lý: Thay thế gioăng định kỳ hoặc căn chỉnh lại vị trí dừng của bộ điện.
- Tín hiệu phản hồi sai: Do lỏng dây đấu nối hoặc hỏng bộ chiết áp (potentiometer). Cách xử lý: Kiểm tra lại sơ đồ đấu nối và vệ sinh các tiếp điểm điện.
- Tiếng ồn lạ khi vận hành: Do khô dầu tại hệ thống bánh răng. Cách xử lý: Tra mỡ bôi trơn chuyên dụng vào hộp số của bộ truyền động.
Để đảm bảo hệ thống vận hành xuyên suốt, việc trang bị van bướm điều khiển điện chính hãng từ các thương hiệu uy tín là bước đầu tiên quan trọng nhất.
Hướng dẫn lắp đặt và bảo dưỡng định kỳ
Lưu ý khi lắp đặt
Khi lắp đặt van bướm điện, cần đảm bảo đĩa van ở trạng thái mở một góc nhỏ để tránh biến dạng gioăng khi siết bu lông. Khoảng cách giữa hai mặt bích phải đủ rộng để không làm trầy xước bề mặt làm kín của van. Tại các khu vực có độ ẩm cao như TP.HCM hay các tỉnh miền Tây, cần chú ý siết chặt nắp bộ điện và sử dụng ốc siết cáp chống nước để bảo vệ mạch điện bên trong.
Quy trình bảo dưỡng
- 6 tháng/lần: Kiểm tra độ kín của các đầu nối điện và vệ sinh bụi bẩn bên ngoài bộ truyền động.
- 12 tháng/lần: Kiểm tra tình trạng gioăng làm kín và bôi trơn trục van.
- Định kỳ kiểm tra các thiết bị phụ trợ khác như catalog van bướm khí nén nếu hệ thống của bạn sử dụng hỗn hợp các dòng van điều khiển.
Một lỗi vận hành cực kỳ nguy hiểm là tháo nắp bộ điều khiển điện khi van đang có điện mà không có thiết bị bảo hộ. Ngoài ra, việc lắp ngược chiều dòng chảy đối với các dòng van bướm lệch tâm sẽ khiến áp suất tác động trực tiếp lên trục, gây cong trục hoặc hỏng bộ điện chỉ sau vài tháng sử dụng.
Bảng tổng hợp so sánh các dòng van bướm điện
| Loại van | Ưu điểm | Nhược điểm | Ứng dụng tốt nhất |
|---|---|---|---|
| Van bướm điện thân gang | Chi phí thấp, chịu va đập tốt. | Dễ bị oxy hóa trong môi trường ẩm. | Hệ thống PCCC, cấp thoát nước dân dụng. |
| Van bướm điện thân inox | Chống ăn mòn tuyệt vời, chịu nhiệt cao. | Giá thành cao. | Nhà máy thực phẩm, dược phẩm, hóa chất. |
| Van bướm điện thân nhựa | Kháng hóa chất tuyệt đối, trọng lượng nhẹ. | Chịu áp suất và nhiệt độ kém. | Xử lý nước thải, hệ thống nuôi trồng thủy sản. |
Câu hỏi thường gặp (FAQ)
Van bướm điện có thể dùng để điều tiết lưu lượng không?
Có, nhưng bạn cần sử dụng loại van bướm điện tuyến tính (Modulating type) nhận tín hiệu 4-20mA để có thể dừng đĩa van ở các góc mở khác nhau.
Tại sao van bướm điện đóng mở chậm hơn van khí nén?
Do motor điện cần thời gian để xoay hệ thống bánh răng giảm tốc nhằm tạo ra mô-men xoắn lớn, giúp van vận hành êm ái và tránh hiện tượng búa nước.
Nguồn điện nào là phổ biến nhất cho van bướm điện?
Tại Việt Nam, nguồn 220V AC là phổ biến nhất cho các hệ thống dân dụng và 24V DC hoặc 380V AC cho các nhà máy công nghiệp.
Khi mất điện, van bướm điện có tự đóng lại không?
Thông thường van sẽ giữ nguyên vị trí khi mất điện. Tuy nhiên, có những dòng van tích hợp pin dự phòng hoặc lò xo phản hồi để tự đóng/mở khi gặp sự cố điện.
Làm sao để vận hành van khi mất điện đột ngột?
Hầu hết các bộ truyền động điện đều trang bị tay quay phụ (manual override) để người vận hành có thể đóng mở van bằng tay trong trường hợp khẩn cấp.
Tiêu chuẩn IP67 trên bộ điện có ý nghĩa gì?
IP67 là tiêu chuẩn kháng bụi và kháng nước, cho phép bộ điện hoạt động tốt dưới trời mưa hoặc trong môi trường ẩm ướt mà không bị chập cháy.
Sự khác biệt giữa van bướm điện Wafer và Flange là gì?
Wafer là kiểu kẹp giữa hai mặt bích đường ống bằng bu lông dài, trong khi Flange (mặt bích) có các lỗ bắt bu lông trực tiếp trên thân van, giúp chịu lực tốt hơn.
Kết luận
Van bướm điện là giải pháp tối ưu cho các hệ thống đường ống hiện đại, mang lại khả năng kiểm soát dòng chảy tự động, chính xác và an toàn. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn kỹ thuật không chỉ giúp hệ thống vận hành bền bỉ mà còn tiết kiệm chi phí bảo trì lâu dài. Hy vọng những chia sẻ chuyên sâu trên đây sẽ giúp bạn có cái nhìn toàn diện và đưa ra quyết định đúng đắn cho công trình của mình.
