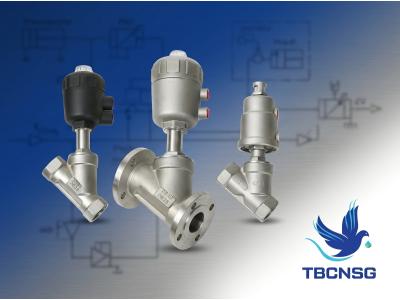

Van xiên khí nén là gì?

Van xiên khí nén còn có tên là van góc khí nén là loại van có hình dáng chữ y xiên góc, nên nhiều người cũng thường gọi là van xiên y khí nén. Được sử dụng để đóng và mở bằng khí nén thông qua bộ chuyển động gồm một piston và lực nén của lò xo.

Loại van này được thiết kế nghiên góc 30 độ, phù hợp cho các đường ống có áp suất lớn, tốc độ dòng chảy mạnh và nhiệt độ cao. Van khí nén có thể loại bỏ được hiện tượng búa nước trong hệ thống đường ống khi lắp đảo chiều.

Van Y xiên đặc biệt phù hợp với các ứng dụng đòi hỏi nhiệt độ cao và lưu lượng lớn như hơi nóng, hoá chất hoặc nước. Van Y xiên được sử dụng rộng rãi nhất là vào các môi trường dược phẩm, đồ uống, ngoài ra còn dùng cho các môi trường: nước sạch, khí nén.

2. Cấu tạo của van y xiên khí nén

Cấu tạo của van y xiên khí nén

Cấu tạo của van y xiên khí nén thông thường gồm 11 bộ phận:

  1. Thân van là nơi chịu áp lực chính, gắn kết các bộ phận của van, và có dạng chữ y
  2. Đĩa van là bộ phận trực tiếp đóng mở van
  3. Ống kết nối thân van với bộ chuyển động
  4. Lò xo có nhiệm vụ tạo lực nén lên đĩa van giúp van trong trạng thái đóng
  5. Giăng làm kín giúp làm kín các chi tiết trong van không cho lưu chất rò rỉ ra môi trường ngoài
  6. Piston bộ phận gián tiếp đóng mở van
  7. Nút thông báo đóng mở của van, đặt ở vị trí đinh van
  8. Bộ chuyển động khí nén
  9. Thanh thông báo trạng thái van mở
  10. Cổng cấp khí nén vào bộ chuyển động
  11. Trục van là thanh kim loại kết nối, truyền lực của piston và lò xo lên đĩa van

3. Thông số kỹ thuật của van xiên khí nén

Dưới đây là thông số kỹ thuật của van:

  • Chất liệu van: Inox 304
  • Cánh van: SUS 304 / SUS 316
  • Gioăng làm kín: PTFE
  • Kiểu van: Thường đóng (Tác động đơn) – Tác động kép
  • Áp lực làm việc: PN16 (Teflon)
  • Áp suất khí nén: 0 – 8bar
  • Kết nối: Ren / Mặt bích
  • Nhiệt độ làm việc: -10 đến 180 độ C
  • Kích thước: DN15, DN20, DN25, DN32, DN40, DN50

4. Nguyên lý hoạt động của van xiên khí nén

Nguyên lý hoạt động của van xiên khí nén

Van gồm thiết bị truyền động, khí nén được cấp bởi một van điện từ ba ngả, khí nén đi vào xilanh tác động lên piston nối với trục van làm cho đĩa van mở ra hoặc đóng lại. Đĩa van sẽ quay về vị trí cũ khi lực nén của lò xo lớn hơn áp lực của khí nén.

4.1. Van Y xiên khí nén tác động đơn:

Van ở trạng thái bình thường là đóng. Khi cung cấp áp lực khí nén lớn hơn của lò xo sẽ đẩy piston di chuyển. Piston sẽ đẩy đĩa van mở và cho lưu chất đi qua. Khi ngừng cung cấp khí hoặc khí nén nhỏ hơn lực đàn hồi của lò xo, thì lực đàn hồi của lò xo sẽ tác động khiến van lập tức quay về vị trí ban đầu

4.2. Van y xiên khí nén tác động kép:

Có hai đầu khí vào điều khiển van. Một đầu khí cấp để đóng van và một đầu khí cấp để mở van. Van tác động kép vẫn giữ nguyên trạng thái khi ngừng cung cấp khí nén. Khác với loại tác động đơn, khi ngừng cấp khí van tự đóng do lực đẩy lò xo.

5. Ưu và nhược điểm của van xiên khí nén

Tùy vào nhu cầu cũng như là ưu điểm và nhược điểm để biết có sử dụng loại van này hay không. Dưới đây là những ưu điểm và nhược điểm của van xiên khí nén.

5.1. Ưu điểm của van xiên khí nén

Van xiên khí nén có nhiều ưu điểm như:

  • Van có tốc độ đóng và mở nhanh từ 2 giây đến 3 giây.
  • Hoạt động tốt cho cả hệ thống có áp lực và nhiệt độ cao.
  • Van đóng mở tự động, linh hoạt với lực đẩy khí nén.
  • Thích hợp với môi trường có độ nhớt cao.
  • Thiết kế góc chéo 30 độ giúp van hạn chế được hiện tượng búa nước.
  • Chất lượng van tốt có độ bền cao.
  • Dùng được cho môi trường áp suất chân không.
  • Giá van rẻ hơn so với các loại van có cùng chức năng

5.2. Nhược điểm của van xiên khí nén

Bên cạnh những ưu điểm loại van này vẫn có một số hạn chế:

  • Kích thước van tương đối nhỏ từ DN 15 – DN 50
  • Chất liệu sản xuất van chủ yếu là inox

6. Ứng dụng của van xiên khí nén trong đời sống

Ứng dụng của van xiên khí nén trong đời sống

Với giá thành rẻ, tiện lợi và hiệu quả cao, loại van này thường được nhiều gia đình, công ty và xí nghiệp sử dụng. Dưới đây là một số ứng dụng của loại van nay:

  • Van xiên khí nén được dùng cho các hệ thống có môi trường áp suất lớn, nhiệt độ cao, áp lực làm việc cao.
  • Dùng cho hệ thống có lưu lượng dòng chảy lớn.
  • Sử dụng rộng rãi đặc biệt ngành công nghiệp sản xuất, nhuộm, bao bì, dệt, giấy, hóa chất…
  • Trong công nghiệp thực phẩm, cung cấp nước sinh hoạt
  • Trong viện hóa học, hóa chất, phục vụ nghiên cứu chế tạo…

Trên đây là những thông tin tổng hợp của van xiên khí nén được TBCNSG tổng hợp. Hy vọng sẽ cung cấp thông tin hữu ích đến bạn. Hãy theo dõi TBCNSG để biết thêm những thông tin hữu ích về các loại van và thiết bị công nghiệp.
