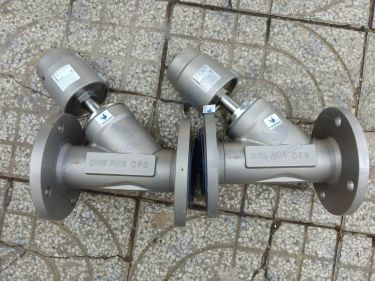

Van xiên khí nén KST kết nối mặt bích

Thông tin sản phẩm

Van xiên khí nén KST là dòng sản phẩm được sản xuất tại nhà máy KST ở Hàn Quốc. Sản phẩm được đánh giá cao về chất lượng cũng như thông qua được nhiều đánh giá từ các nhà kiểm định chất lượng lớn.

Hiện nay dòng van xiên khí nén KST được chúng tôi cung cấp có các kích thước như DN 20, DN 25, DN 32, DN 40, DN 50, DN 65,... Các sản phẩm này đều được nhập khẩu từ Hàn Quốc về với đầy đủ các giấy tờ CO, CQ.

Với nhiều năm trong lĩn vực cung cấp và phân phối các sản phẩm phụ kiện ngành nước, chúng tôi hi vọng sẽ cung cấp đến cho quý khách hàng, một sản phẩm với chất lượng tốt, đáp ứng nhu cầu của người dùng cũng như giá thành hợp lý.

Hình ảnh

Cấu tạo của van xiên khí nén KST:

Hình Minh Hoạ
Hình Minh Hoạ

Van y xiên mặt bích được cấu tạo từ những bộ phận chính sau:

  • Thân van: Được chế tạo bằng chất liệu inox 304, inox 316 đây là 2 chất liệu có đặc tính chống ăn mòn rất tốt đặc biệt có độ bền cao. Thân được thiết kế có hình dạng chữ Y bị xiên nên được gọi là y xiên
  • Trục van: Là bộ phận kết nối đĩa van với piston chuyển động, trục van này được chế tạo bằng inox
  • Lò xo đàn hồi : Được chế tạo bằng chất liệu hợp kim, lò xo này có khả năng đàn hồi rất tốt
  • Đĩa van : Được lò xo ép chặt vào phần thân van khi đó, và nâng lên khi mở van, đĩa van này được chế tạo bằng chất liệu inox
  • Mặt bích: Là mặt bích inox được gắn liền với thân van theo tiêu chuẩn mặt bích JIS, BS, ANSI
  • Bộ phận piston: Hoạt động dựa vào nguồn khí nén, có chức năng điều khiển van mở khi có khí cấp

Ưu điểm và nhược điểm của van y xiên mặt bích khí nén.

- Ưu điểm của van xiên khí nén:

  • Van xiên khí nén được sử dụng rộng rãi nhờ các ưu điểm như:
  • Vật liệu chế tạo thân van thường được làm từ Inox nên mang lại cho van độ bền cao.
  • Van có đa dạng kiểu kết nối giúp cho việc lựa chọn sản phẩm để sử dụng khá dễ dàng.
  • Van sử dụng khí nén nên có hệ số an toàn cao trong quá trình vận hành.
  • Thời gian đóng mở của van trong quá trình làm việc nhanh.
  • Van được thiết kế để loại bỏ hiện tượng búa nước trong hệ thống đường ống.
  • Van có thể hoạt động được trong nhiều môi trường khác nhau.
  • Cấu tạo của van giúp van có thể hoạt động được trong môi trường áp lực và nhiệt độ lớn.

- Nhược điểm của van xiên khí nén KST.

  • Van xiên khí nén có hạn chế lưu lượng dòng chảy qua van khá thấp.
  • Bên cạnh đó chất liệu của van cũng làm cho giá thành của van khá cao.

Thông số kỹ thuật

Dạng van: Van điều khiển bằng khí nén

Thân van: inox 304, 316

Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.

Loại van: Single Acting(Tác động đơn)

Kiểu van: Van thường đóng

Actuator: Nhựa hoặc Inox

Nguồn cấp khí: 3~8 kgf/cm2

Đệm van: Teflon PTFE

Kiểu kết nối: Lắp bích Jis 10k, DIN PN16, BS

Áp lực làm việc: Max 10bar

Nhiệt độ làm việc: 0-200 độ C

Chuyên dụng cho: Hơi, nước, dầu, khí gas,...

Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc,....

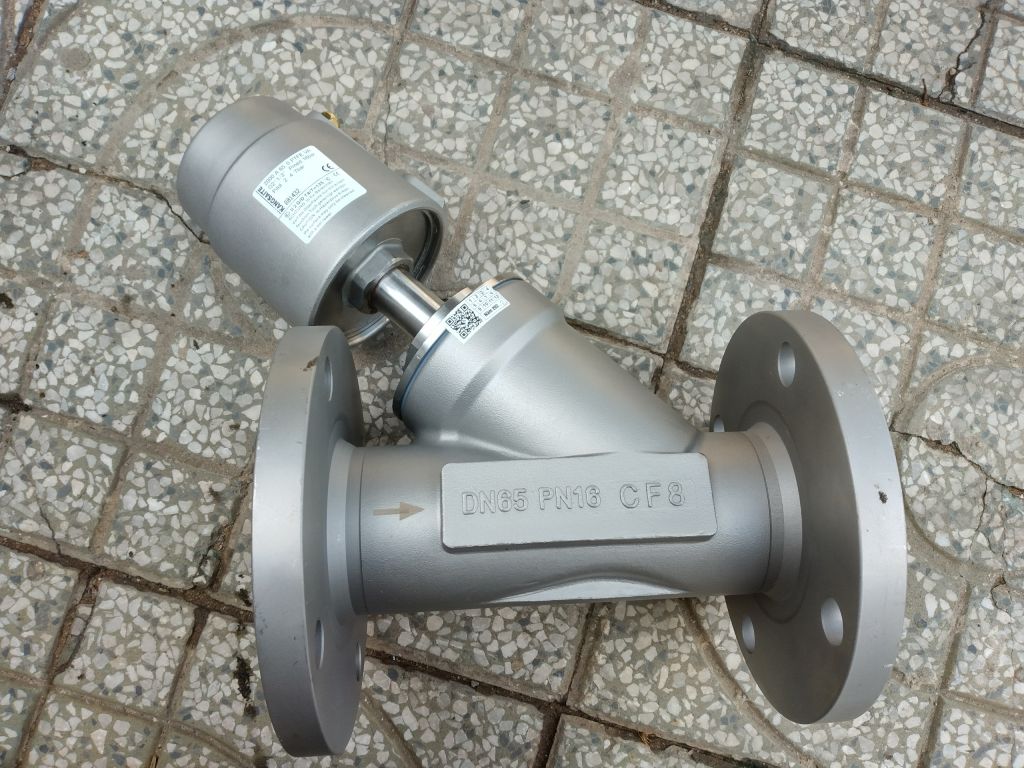

Hình ảnh sản phẩm

product image
