Giới thiệu tổng quan

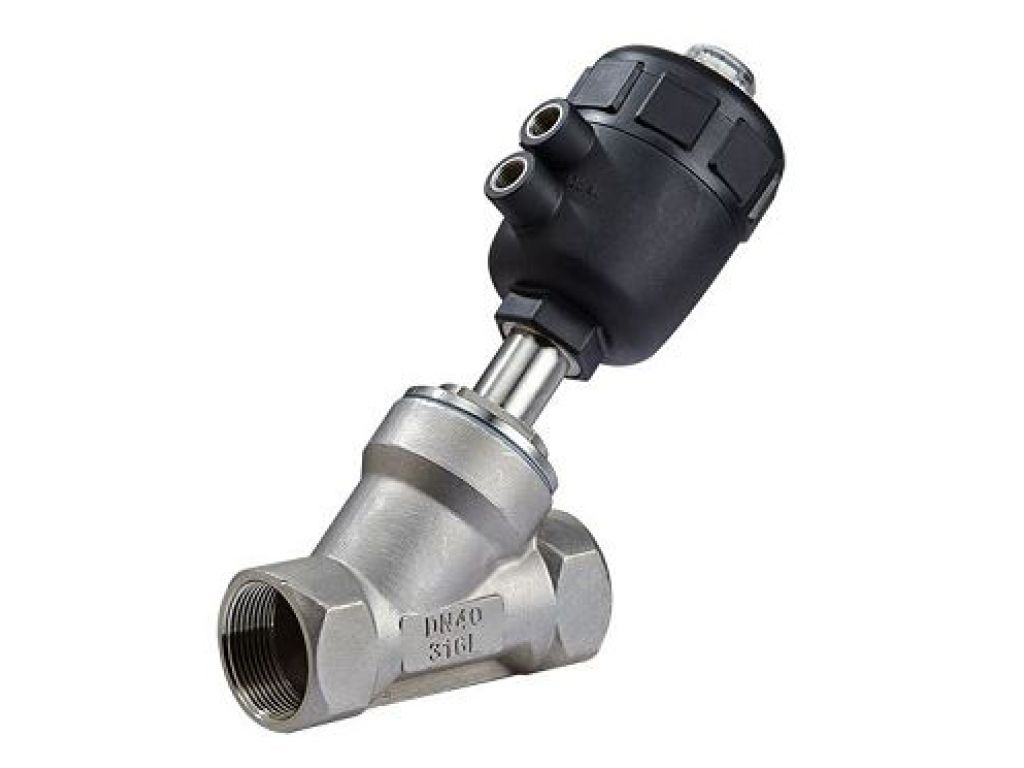

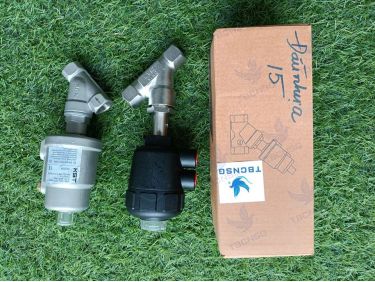

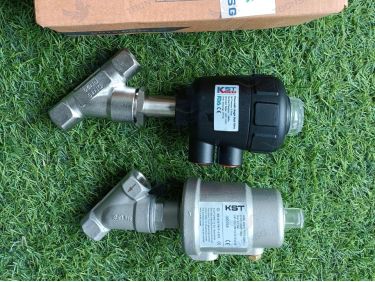

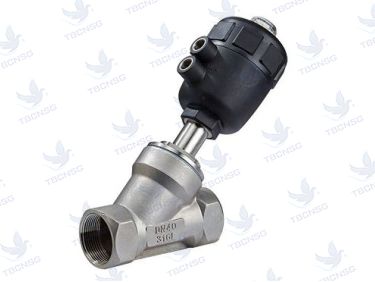

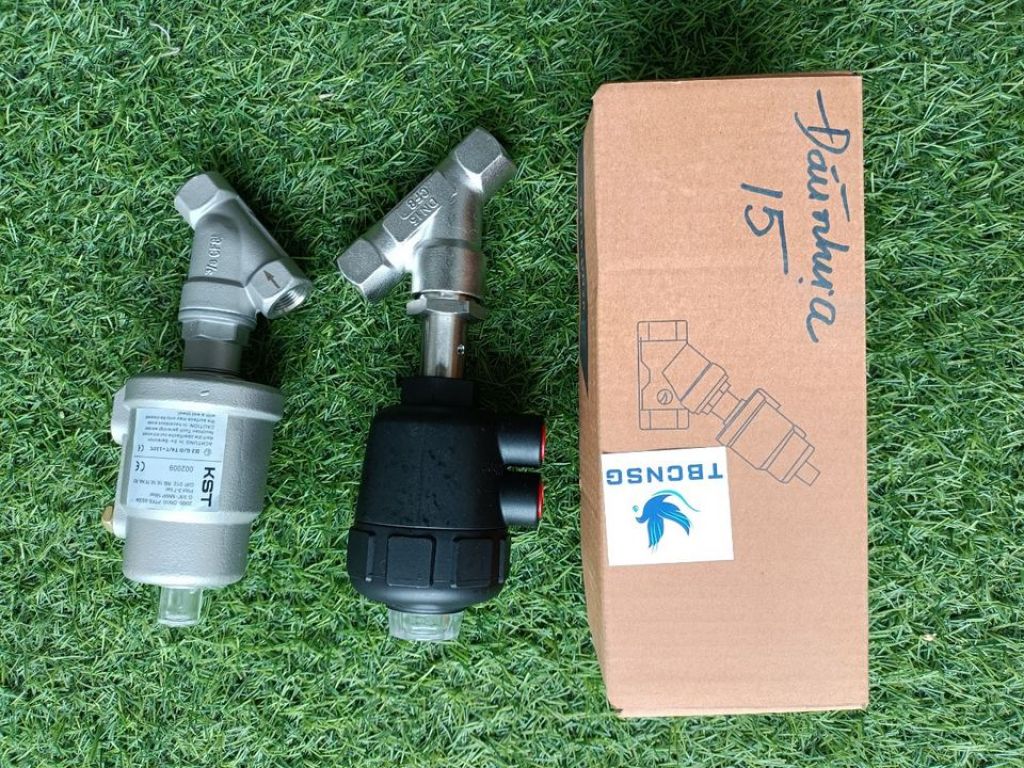

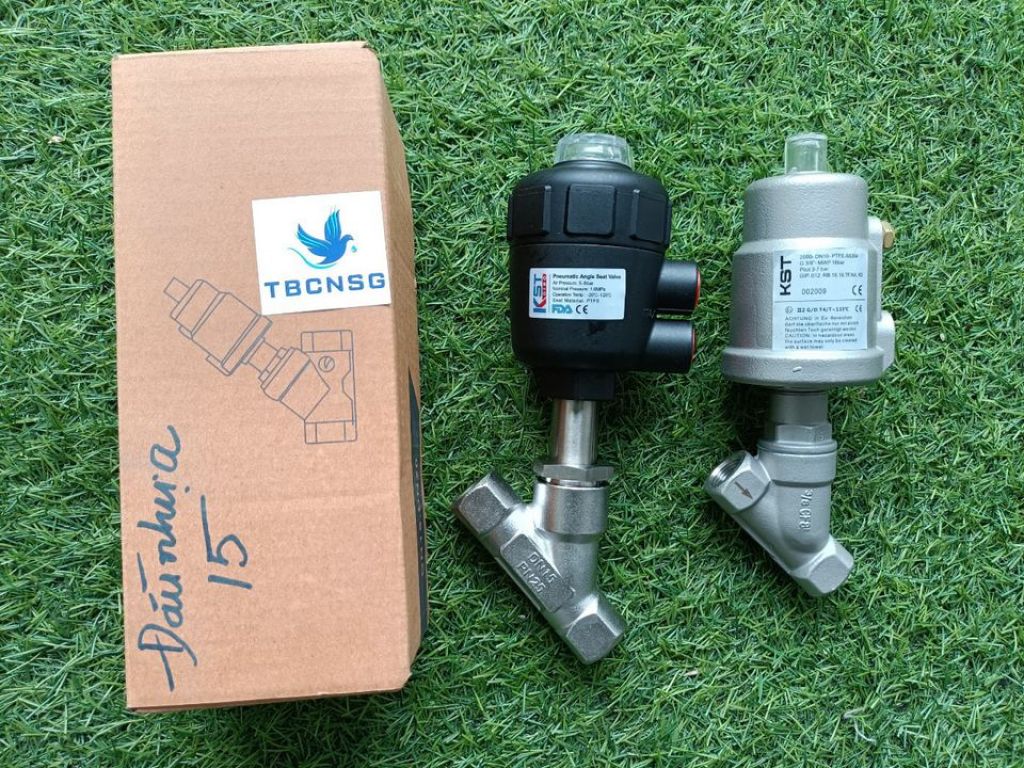

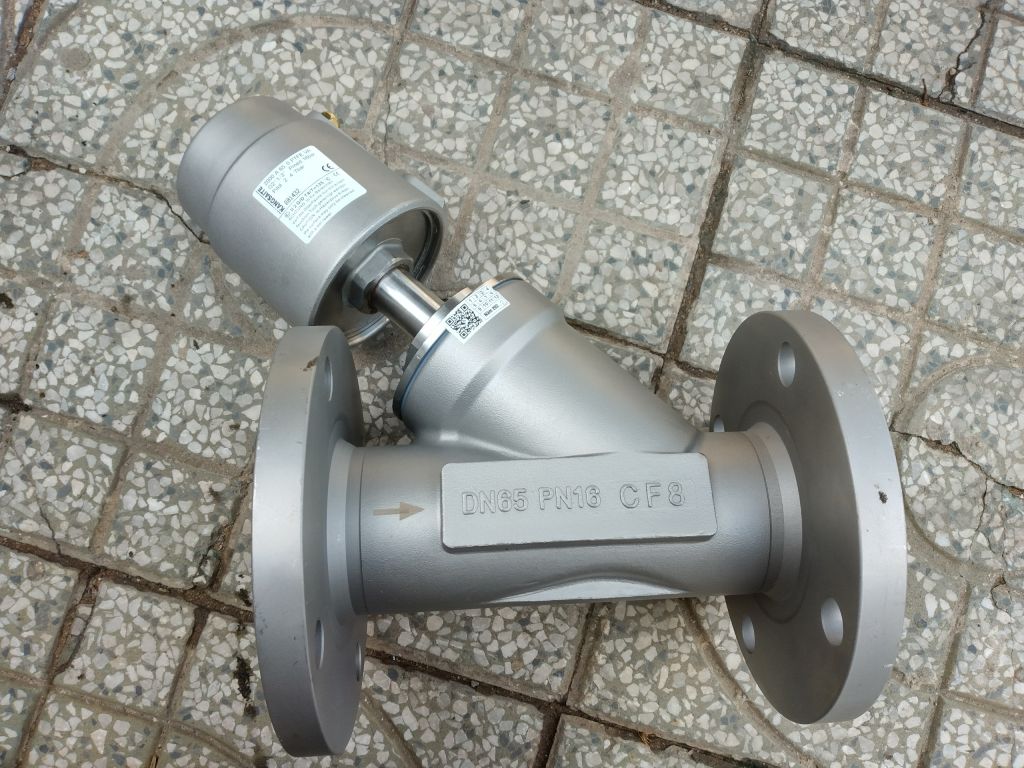

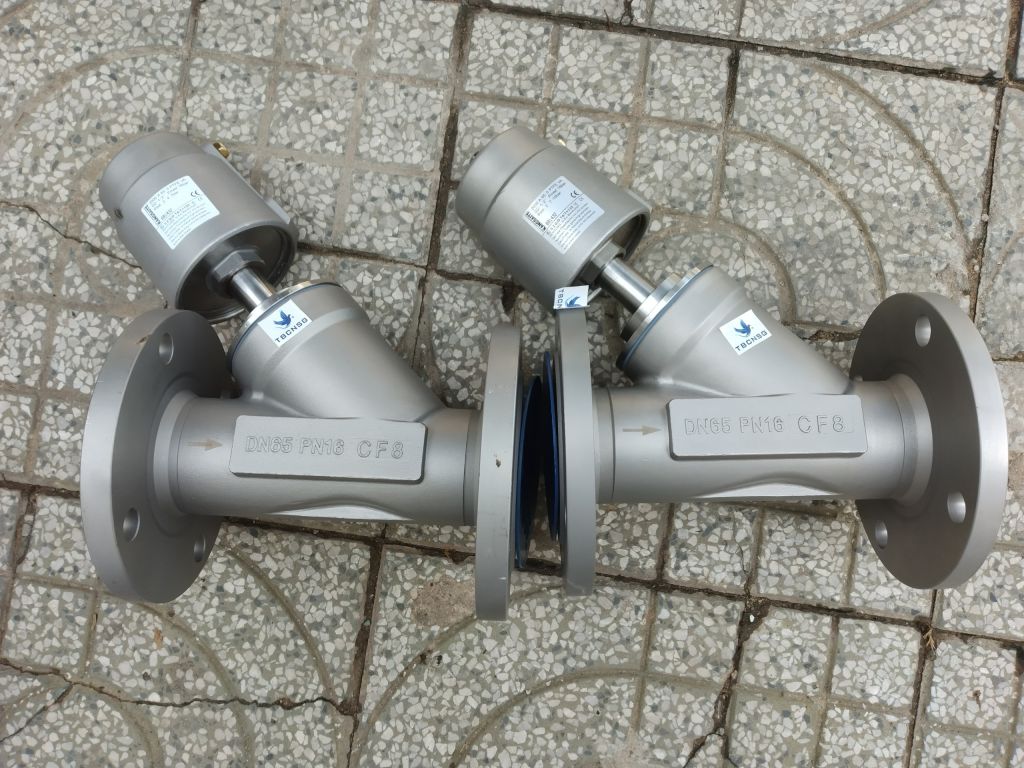

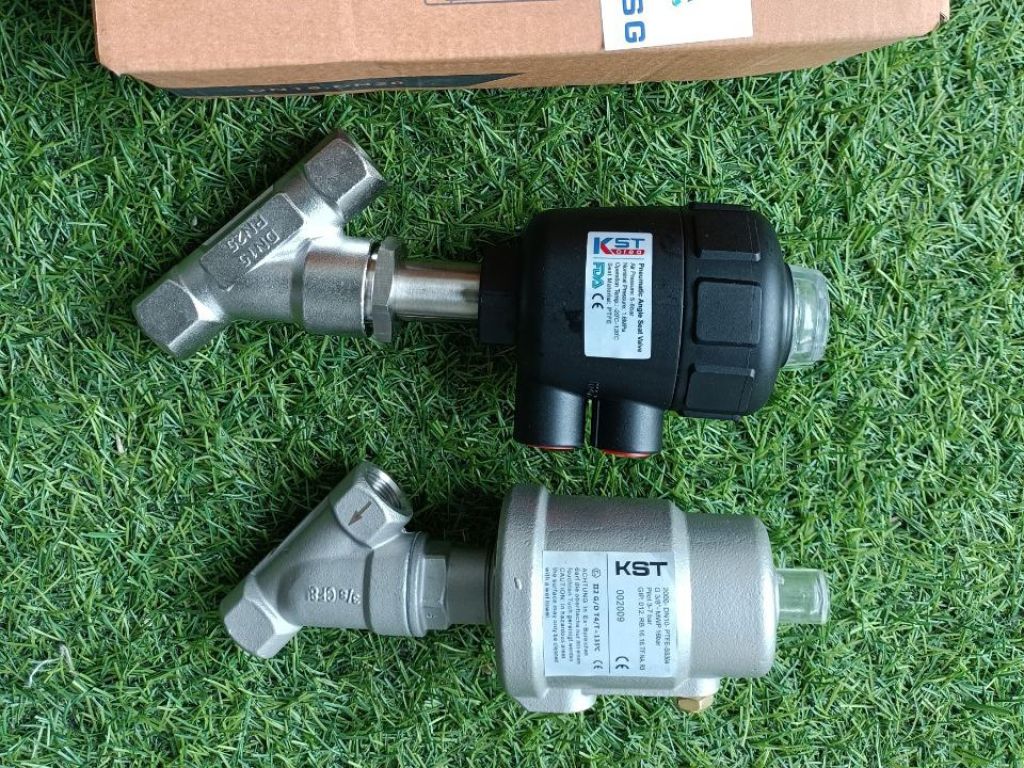

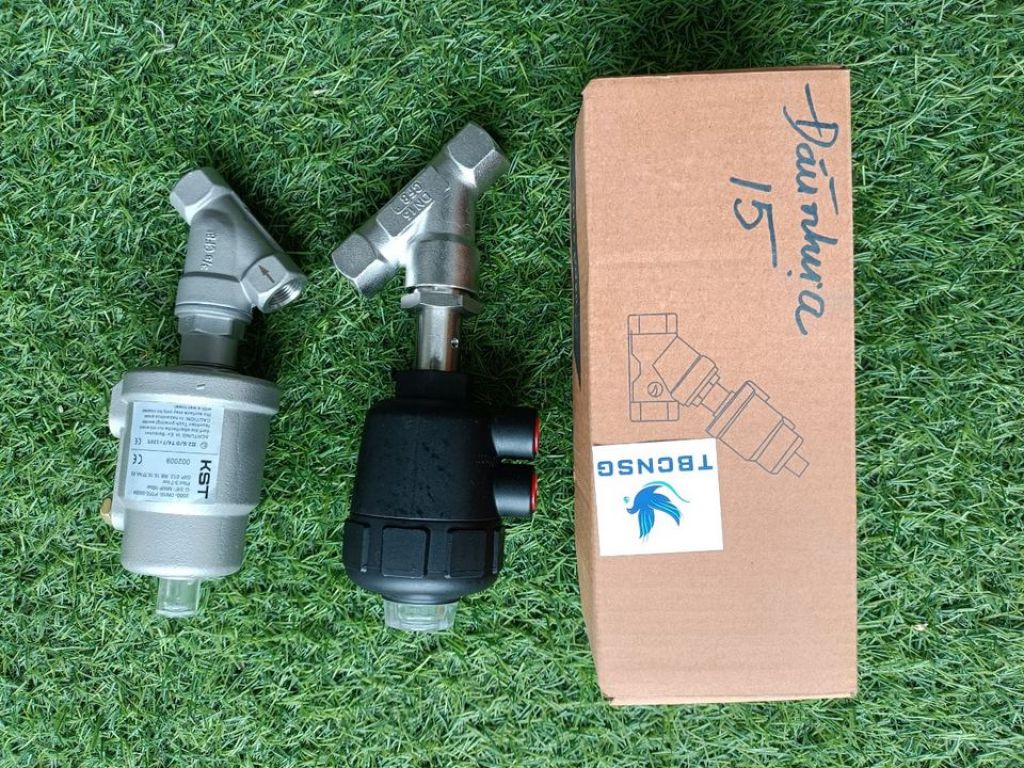

Van xiên Y khí nén (Pneumatic Angle Seat Valve), còn gọi là van piston hoặc van màng xiên, là loại van tuyến tính sử dụng áp suất khí nén để điều khiển hoạt động đóng/mở. Nguyên lý hoạt động dựa trên sự dịch chuyển của piston hoặc màng ngăn, tác động lên thân van để thay đổi lưu lượng dòng chảy. Van có cấu tạo đặc trưng với thân hình chữ Y, cho phép dòng chảy đi qua với tổn thất áp suất thấp và khả năng chịu nhiệt độ, áp suất cao. Tên tiếng Anh thông dụng là Angle Seat Valve hoặc Pneumatic Angle Seat Valve. Chức năng chính là đóng, mở, hoặc điều tiết lưu chất trong các hệ thống công nghiệp.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | KST (Hàn Quốc) |
| Loại van | Van xiên Y khí nén |
| Kiểu kết nối | Ren (Threaded) |
| Kích thước (DN) | DN15, DN20, DN25, DN32, DN40, DN50 |
| Áp suất làm việc (PN) | PN16 (tối đa 16 bar) |
| Nhiệt độ làm việc | -10°C đến 180°C (tùy vật liệu seal) |
| Vật liệu thân van | Thép không gỉ (SS304, SS316) |
| Vật liệu seal (gioăng) | EPDM, PTFE |
| Vật liệu piston/trục | Thép không gỉ |
| Môi chất làm việc | Hơi nước, nước, khí nén, dầu, hóa chất nhẹ |
| Kiểu điều khiển | Khí nén (Pneumatic Actuator) |
| Áp suất điều khiển khí nén | 4-8 bar |
| Kiểu tác động | Thường đóng (NC - Normally Closed) hoặc Thường mở (NO - Normally Open) |
| Cổng ren | BSPT, NPT (tùy chọn) |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Tổn thất áp suất thấp: Thiết kế thân van xiên Y tối ưu hóa dòng chảy, giảm thiểu sụt áp, đặc biệt quan trọng trong các hệ thống yêu cầu hiệu suất cao.
- Khả năng chịu nhiệt độ cao: Với vật liệu seal EPDM và PTFE, van có thể hoạt động ổn định ở nhiệt độ lên đến 180°C, phù hợp cho các ứng dụng hơi nước.
- Độ bền cơ học cao: Thân van bằng thép không gỉ (SS304/SS316) chống ăn mòn và chịu được áp lực làm việc.
- Thời gian đóng/mở nhanh: Cơ cấu điều khiển bằng khí nén cho phép van phản ứng nhanh với tín hiệu điều khiển, lý tưởng cho các quy trình tự động hóa.
- Vận hành tin cậy: Ít bộ phận chuyển động, giảm thiểu hao mòn, tăng tuổi thọ.
- Tùy chọn tác động: Có sẵn cả hai kiểu thường đóng (NC) và thường mở (NO) để đáp ứng các yêu cầu vận hành khác nhau.
Nhược điểm kỹ thuật:
- Yêu cầu nguồn khí nén: Cần có hệ thống cung cấp khí nén ổn định và sạch để vận hành.
- Chi phí ban đầu cao hơn van bi/cửa: Do cấu tạo phức tạp hơn và vật liệu cao cấp.
- Khó điều tiết lưu lượng chính xác: Van xiên Y thường được sử dụng cho chức năng đóng/mở. Để điều tiết lưu lượng chính xác, cần các loại van điều khiển chuyên dụng hơn.
- Vấn đề kỹ thuật thường gặp:
- Rò rỉ gioăng seal: Do nhiệt độ cao kéo dài hoặc môi chất ăn mòn, gioăng EPDM/PTFE có thể bị lão hóa hoặc hư hỏng. Giải pháp: Kiểm tra và thay thế gioăng định kỳ, lựa chọn vật liệu seal phù hợp với môi chất và nhiệt độ.
- Piston bị kẹt: Do cặn bẩn hoặc oxy hóa trong đường ống bám vào trục piston. Giải pháp: Lắp đặt bộ lọc trước van, vệ sinh định kỳ van.
- Hư hỏng bộ điều khiển khí nén: Do nguồn khí nén không sạch, ẩm ướt. Giải pháp: Sử dụng bộ lọc khí, máy sấy khí cho hệ thống khí nén.
Ứng dụng thực tế
Van xiên Y khí nén KST được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
- Công nghiệp thực phẩm và đồ uống: Hệ thống cấp hơi, nước nóng, CIP (Clean-in-Place).
- Công nghiệp hóa chất: Hệ thống xử lý nước, hóa chất ăn mòn nhẹ, dung môi.
- Hệ thống hơi nước: Lò hơi, hệ thống sưởi ấm, nhà máy điện.
- Hệ thống khí nén: Điều khiển dòng khí trong các dây chuyền sản xuất tự động.
- Công nghiệp dược phẩm: Các quy trình vô trùng, cấp nước tinh khiết.
- Ngành dệt may: Hệ thống nhuộm, cấp hơi.
- Hệ thống làm mát và gia nhiệt: Trao đổi nhiệt, điều khiển nhiệt độ.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra van: Đảm bảo van không bị hư hại trong quá trình vận chuyển. Kiểm tra vật liệu seal và kích thước ren phù hợp với đường ống.
- Hướng dòng chảy: Van có mũi tên chỉ hướng dòng chảy trên thân. Lắp đặt van theo đúng chiều mũi tên.
- Kết nối ren: Sử dụng băng tan hoặc keo làm kín ren phù hợp. Siết chặt van bằng cờ lê, tránh làm hư hại bộ điều khiển khí nén.
- Kết nối khí nén: Lắp đặt bộ điều khiển khí nén với nguồn khí nén sạch, khô, áp suất phù hợp (4-8 bar). Sử dụng ống dẫn khí và đầu nối phù hợp.
- Kiểm tra rò rỉ: Sau khi lắp đặt, cấp áp suất cho hệ thống và kiểm tra các điểm kết nối xem có bị rò rỉ không.
Vận hành:
- Kiểm tra tín hiệu điều khiển: Đảm bảo tín hiệu khí nén được cấp đúng thời điểm và đủ áp suất.
- Kiểm tra trạng thái ban đầu: Đối với van thường đóng (NC), van ở trạng thái đóng khi không có tín hiệu khí nén. Đối với van thường mở (NO), van ở trạng thái mở.
- Vận hành thử: Cho phép lưu chất đi qua van và quan sát hoạt động đóng/mở.
Bảo trì & xử lý sự cố
Bảo dưỡng định kỳ:
- Kiểm tra gioăng seal: Định kỳ (ví dụ: 6 tháng/lần) kiểm tra tình trạng gioăng seal. Nếu có dấu hiệu nứt, chai cứng, cần thay thế.
- Vệ sinh piston/trục: Nếu van hoạt động trong môi trường có cặn bẩn, cần định kỳ tháo van để vệ sinh sạch sẽ trục piston và khoang chứa.
- Kiểm tra bộ điều khiển khí nén: Đảm bảo bộ điều khiển hoạt động trơn tru, không bị kẹt.
- Kiểm tra rò rỉ: Thường xuyên kiểm tra các điểm kết nối và thân van để phát hiện sớm các dấu hiệu rò rỉ.
Xử lý sự cố thường gặp:
- Van không đóng/mở hoàn toàn:
- Nguyên nhân: Áp suất khí nén không đủ, gioăng seal bị hư hỏng, trục piston bị kẹt, có cặn bẩn trong đường ống.
- Khắc phục: Kiểm tra áp suất khí nén, thay thế gioăng seal, vệ sinh trục piston và đường ống.
- Rò rỉ tại trục piston:
- Nguyên nhân: Gioăng làm kín trục piston bị mòn hoặc hư hỏng.
- Khắc phục: Thay thế gioăng làm kín trục piston.
- Van đóng chậm hoặc mở chậm:
- Nguyên nhân: Áp suất khí nén yếu, lưu lượng khí nén vào/ra bộ điều khiển bị hạn chế, nhớt hoặc cặn bẩn trong cơ cấu.
- Khắc phục: Tăng áp suất khí nén, kiểm tra đường ống cấp/xả khí, vệ sinh bộ điều khiển.
So sánh kỹ thuật: Van Xiên Y Khí Nén KST vs. Van Bi Điều Khiển Khí Nén
Van xiên Y khí nén KST và van bi điều khiển khí nén đều là các giải pháp đóng/mở phổ biến trong công nghiệp, nhưng có những khác biệt kỹ thuật quan trọng:
- Thiết kế & Cấu tạo: Van xiên Y có thân hình chữ Y với piston/màng di chuyển, tạo dòng chảy thẳng, tổn thất áp suất thấp. Van bi có quả bi rỗng xoay 90 độ để đóng/mở, cấu tạo đơn giản hơn.
- Tổn thất áp suất: Van xiên Y có tổn thất áp suất thấp hơn đáng kể so với van bi ở cùng kích thước DN, đặc biệt quan trọng cho các ứng dụng hơi nước và chất lỏng cần duy trì áp suất.
- Khả năng chịu nhiệt độ: Van xiên Y KST với vật liệu PTFE/EPDM có thể chịu nhiệt độ cao hơn (lên đến 180°C) so với nhiều loại van bi thông thường.
- Ứng dụng: Van xiên Y KST lý tưởng cho hơi nóng, nước nóng, hóa chất nhẹ, và các ứng dụng cần dòng chảy không bị cản trở. Van bi phù hợp cho nhiều loại lưu chất, bao gồm cả chất lỏng và khí, đặc biệt khi yêu cầu đóng/mở nhanh và kín.
- Độ bền: Van xiên Y có ít bộ phận chuyển động tiếp xúc trực tiếp với lưu chất (chỉ có gioăng seal), thường có tuổi thọ cao hơn trong điều kiện khắc nghiệt. Van bi có thể bị mài mòn bề mặt bi và seat theo thời gian.
- Chi phí: Van bi điều khiển khí nén thường có chi phí ban đầu thấp hơn so với van xiên Y khí nén KST.
Lựa chọn: Nếu ưu tiên hàng đầu là tổn thất áp suất thấp, khả năng chịu nhiệt độ cao và độ bền trong môi trường hơi nước, van xiên Y khí nén KST là lựa chọn tối ưu. Nếu cần giải pháp đa dụng, chi phí hợp lý cho nhiều loại lưu chất, van bi điều khiển khí nén có thể phù hợp hơn.
Để nhận tư vấn kỹ thuật chuyên sâu, báo giá và hỗ trợ lựa chọn van công nghiệp phù hợp nhất cho ứng dụng của quý khách, vui lòng liên hệ Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) qua Hotline: 09.1800.6799 hoặc Email: [email protected].
