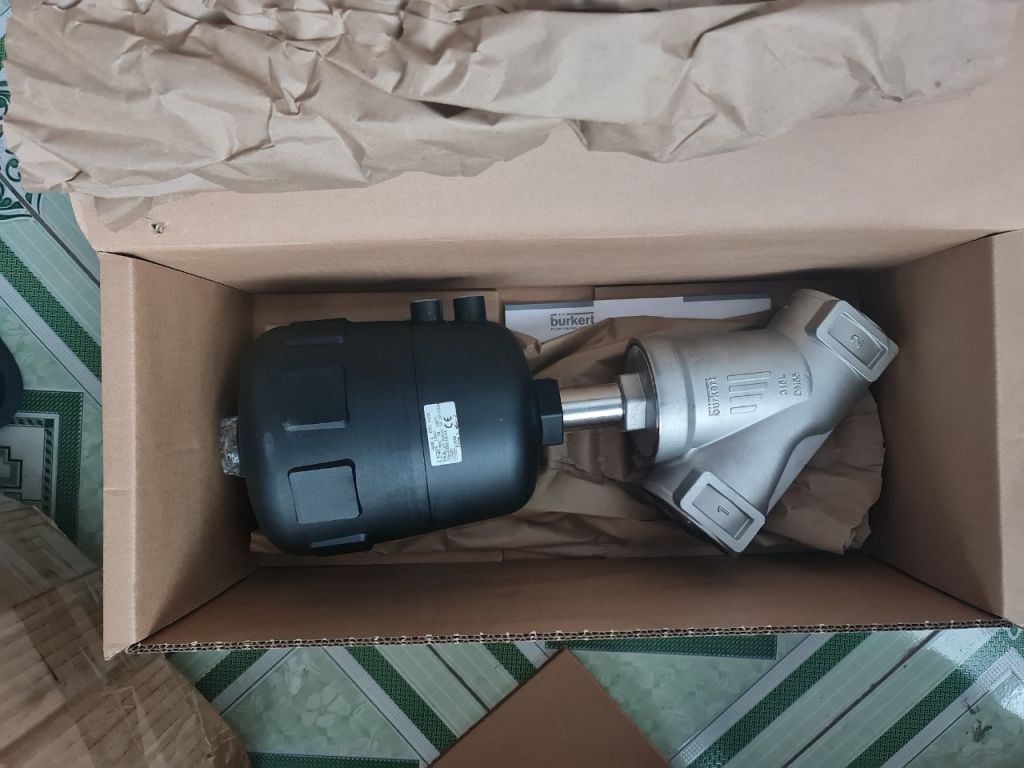

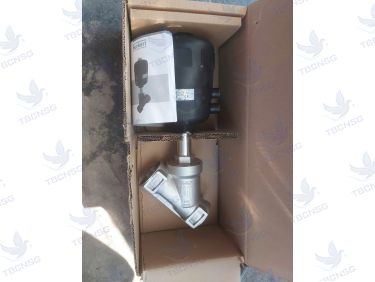

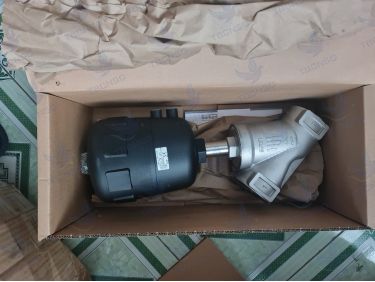

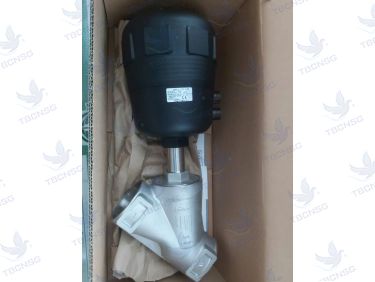

Van xiên Y khí nén Burkert Type 2000 là dòng van điều khiển hành trình piston (Angle Seat Valve) kinh điển và phổ biến nhất của thương hiệu Burkert đến từ Đức. Đây là thiết bị chuyên dụng để đóng ngắt các dòng lưu chất như hơi nóng (steam), nước, rượu, thực phẩm, hóa chất nhẹ và các loại khí nén. Sản phẩm này thường được sử dụng để thay thế cho các dòng van điện từ (solenoid valve) trong các hệ thống có tần suất đóng mở cao, môi chất chứa cặn bẩn hoặc nhiệt độ khắc nghiệt. Tại Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín chuyên cung cấp dòng van này cho các nhà máy dệt nhuộm, thực phẩm và xử lý nước thải tại các khu công nghiệp trọng điểm.
Tổng quan về dòng van xiên Y khí nén Burkert Type 2000

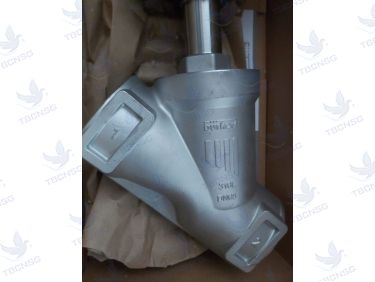

Model Burkert Type 2000 thuộc dòng sản phẩm "Classic" của hãng, nổi tiếng với độ bền cực cao và khả năng vận hành ổn định trong hàng triệu chu kỳ. Cấu tạo đặc trưng của van là thân hình chữ Y (xiên) giúp tối ưu hóa lưu lượng dòng chảy, giảm thiểu tối đa hiện tượng sụt áp so với các dòng van cầu truyền thống. Thiết kế này cũng cho phép van xử lý tốt các môi chất có độ nhớt cao hoặc chứa tạp chất mà không gây kẹt trục.
Hệ thống truyền động (actuator) của van được làm từ vật liệu Polyamide (PA) hoặc Polyphenylene sulfide (PPS) tùy theo nhiệt độ môi trường làm việc. Bên trong là lò xo thép không gỉ kết hợp với piston điều khiển bằng khí nén, giúp van đóng mở nhanh chóng và chính xác. Điểm đặc biệt của Burkert Type 2000 chính là bộ phận làm kín (packing gland) có khả năng tự điều chỉnh, giúp ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài một cách tuyệt đối.
Thông số kỹ thuật chi tiết Van xiên Y khí nén Burkert Type 2000
Để đảm bảo lựa chọn đúng model phù hợp với yêu cầu kỹ thuật của hệ thống, quý khách hàng cần lưu ý các thông số quan trọng sau đây được đội ngũ kỹ thuật của TBCNSG tổng hợp:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Kích thước danh định | DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
| Vật liệu thân van | Thép không gỉ 316L (Stainless Steel) hoặc Đồng (Bronze) |
| Vật liệu Actuator | PA (Polyamide) hoặc PPS (Polyphenylene sulfide) |
| Vật liệu làm kín (Seal) | PTFE (Teflon) - Chịu nhiệt và hóa chất tốt |
| Áp suất làm việc tối đa | Lên đến 25 bar (tùy thuộc vào kích thước actuator) |
| Nhiệt độ môi chất | -10°C đến +180°C (lên đến 230°C với phiên bản PPS) |
| Kiểu kết nối | Ren (G, NPT), Hàn (Weld end), Mặt bích (Flange), Clamp |
| Môi chất sử dụng | Hơi nóng, nước, khí nén, dầu, hóa chất nhẹ, cồn |
| Chức năng điều khiển | Thường đóng (NC), Thường mở (NO), Tác động kép (Double Acting) |
Bản vẽ kỹ thuật và kích thước lắp đặt
Việc nắm rõ kích thước lắp đặt của Van xiên Y khí nén Burkert Type 2000 là rất quan trọng để bố trí không gian trên đường ống, đặc biệt là trong các cụm van (valve manifold) chật hẹp. Van có thiết kế dạng module, cho phép tháo rời phần đầu điều khiển khí nén mà không cần tháo thân van ra khỏi đường ống, giúp tiết kiệm thời gian bảo trì.
Thông thường, chiều dài tổng thể (L) của van dao động từ 65mm (đối với DN15) đến hơn 250mm (đối với DN80). Chiều cao của actuator cũng thay đổi tùy theo kích thước piston (40mm, 50mm, 63mm, 80mm, 100mm hoặc 125mm). Đội ngũ kỹ thuật của TBCNSG luôn sẵn sàng cung cấp bản vẽ CAD hoặc PDF chi tiết cho từng mã hàng cụ thể để quý khách hàng đưa vào bản thiết kế hệ thống.
Ứng dụng thực tế và kinh nghiệm triển khai
Với kinh nghiệm nhiều năm trong lĩnh vực cung cấp thiết bị công nghiệp, TBCNSG đã cung cấp và hỗ trợ lắp đặt dòng Van Xiên Khí Nén Burkert Type 2000 cho rất nhiều dự án lớn nhỏ. Một ví dụ điển hình là hệ thống cấp hơi nóng cho máy nhuộm tại một nhà máy dệt lớn ở Khu công nghiệp VSIP (Bình Dương). Trước đó, nhà máy sử dụng van điện từ thường xuyên bị cháy cuộn coil do nhiệt độ cao và kẹt van do cặn đường ống. Sau khi chuyển sang sử dụng Burkert Type 2000, hệ thống đã vận hành liên tục hơn 2 năm mà không gặp sự cố, giúp nhà máy tiết kiệm đáng kể chi phí dừng máy và bảo trì.
Ngoài ra, dòng van này còn được ứng dụng rộng rãi trong các hệ thống tiệt trùng (Autoclaves), máy đóng gói thực phẩm tại TP. Hồ Chí Minh và các hệ thống xử lý nước sạch tại Đồng Nai. Để hiểu rõ hơn về nguyên lý và các dòng sản phẩm tương tự, quý khách có thể tìm hiểu thêm Van Xiên Khí Nén là gì ? để có cái nhìn tổng quan nhất.
Hướng dẫn lắp đặt Van xiên Y khí nén Burkert Type 2000
Để van hoạt động bền bỉ và đạt hiệu suất cao nhất, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:
- Kiểm tra hướng dòng chảy: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Đối với chất lỏng, nên lắp đặt sao cho dòng chảy đi dưới ghế van (flow below seat) để tránh hiện tượng búa nước (water hammer). Đối với chất khí hoặc hơi nóng, có thể lắp dòng chảy trên ghế van (flow above seat) để đảm bảo độ kín.
- Làm sạch đường ống: Trước khi lắp van, cần vệ sinh sạch bụi bẩn, xỉ hàn bên trong đường ống để tránh làm trầy xước đĩa đệm PTFE.
- Cấp nguồn khí điều khiển: Sử dụng khí nén sạch và khô. Áp suất khí điều khiển thường dao động từ 4 đến 10 bar. Nên lắp thêm một bộ lọc khí nhỏ trước khi cấp vào van.
- Vị trí lắp đặt: Van có thể lắp đặt ở bất kỳ hướng nào (ngang, dọc, nghiêng). Tuy nhiên, hướng actuator hướng lên trên là tối ưu nhất để tránh tích tụ nước ngưng hoặc chất bẩn trong bộ phận truyền động.
Phụ kiện tương thích và khả năng mở rộng
Một trong những ưu điểm lớn của Pneumatic Angle Seat Valve Burkert Type 2000 là khả năng tích hợp linh hoạt với các thiết bị ngoại vi để tạo thành một hệ thống điều khiển tự động hoàn chỉnh:
- Van điện từ điều khiển (Pilot Valve): Các model như Burkert Type 6012 hoặc 6014 thường được gắn trực tiếp lên đầu actuator để điều khiển đóng mở van bằng tín hiệu điện 24VDC hoặc 220VAC.
- Bộ báo vị trí (Limit Switch Box): Giúp phản hồi trạng thái đóng/mở của van về tủ điều khiển trung tâm (PLC).
- Bộ điều khiển vị trí (Positioner): Trong trường hợp cần điều tiết lưu lượng (không chỉ đóng/mở), van có thể gắn thêm bộ Positioner Type 8692 để điều khiển theo tín hiệu 4-20mA.
- Giảm thanh (Silencer): Gắn tại cổng xả khí nén để giảm tiếng ồn khi van vận hành.
Tại sao nên mua Burkert Type 2000 tại TBCNSG?
Việc lựa chọn đơn vị cung cấp uy tín là yếu tố then chốt để đảm bảo bạn nhận được sản phẩm chính hãng và hỗ trợ kỹ thuật chuyên sâu. Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đối tác tin cậy của nhiều doanh nghiệp nhờ vào các cam kết:
- Hàng chính hãng 100%: Sản phẩm Burkert Type 2000 được nhập khẩu trực tiếp, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).

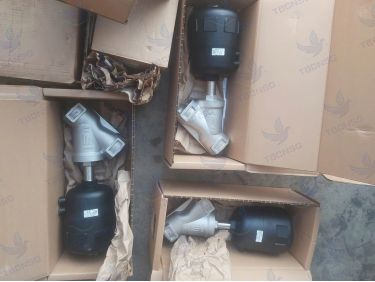

- Kho hàng sẵn có: Chúng tôi luôn lưu kho sẵn các kích thước phổ biến từ DN15 đến DN50 để đáp ứng nhu cầu thay thế khẩn cấp của nhà máy.
- Đội ngũ kỹ thuật chuyên môn cao: TBCNSG không chỉ bán hàng mà còn tư vấn giải pháp kỹ thuật, hỗ trợ tính toán chọn size van phù hợp với lưu lượng và áp suất thực tế.
- Bảo hành chu đáo: Cam kết bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất. Hỗ trợ thay thế, lắp đặt tận nơi tại khu vực phía Nam như Bình Dương, Đồng Nai, Vũng Tàu và TP.HCM.
- Giá cả cạnh tranh: Nhờ tối ưu hóa quy trình nhập khẩu, TBCNSG mang đến mức giá tốt nhất cho các dòng Van y xiên khí nén chất lượng cao.
Tải về Datasheet và yêu cầu báo giá
Để nhận tài liệu kỹ thuật chi tiết (Datasheet) của Van xiên Y khí nén Burkert Type 2000 hoặc yêu cầu báo giá nhanh nhất, quý khách hàng vui lòng liên hệ với bộ phận kinh doanh của TBCNSG. Chúng tôi hỗ trợ báo giá nhanh trong vòng 30 phút và cung cấp đầy đủ thông tin về thời gian giao hàng cũng như phương thức thanh toán.
Ngoài dòng Type 2000, TBCNSG còn cung cấp các dòng van điều khiển khí nén khác như van bi điều khiển khí nén, van bướm điều khiển khí nén và các thiết bị đo lường của Burkert. Với phương châm "Đồng hành cùng sự phát triển của doanh nghiệp", chúng tôi cam kết mang đến những sản phẩm chất lượng và dịch vụ kỹ thuật tận tâm nhất.
Quý khách có nhu cầu tư vấn kỹ thuật hoặc mua hàng, vui lòng liên hệ trực tiếp với hotline của TBCNSG để được hỗ trợ tốt nhất!
