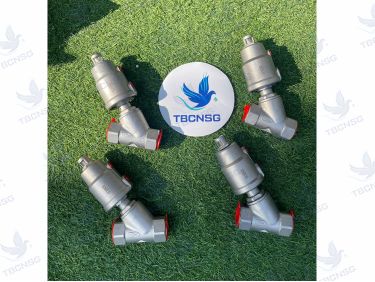

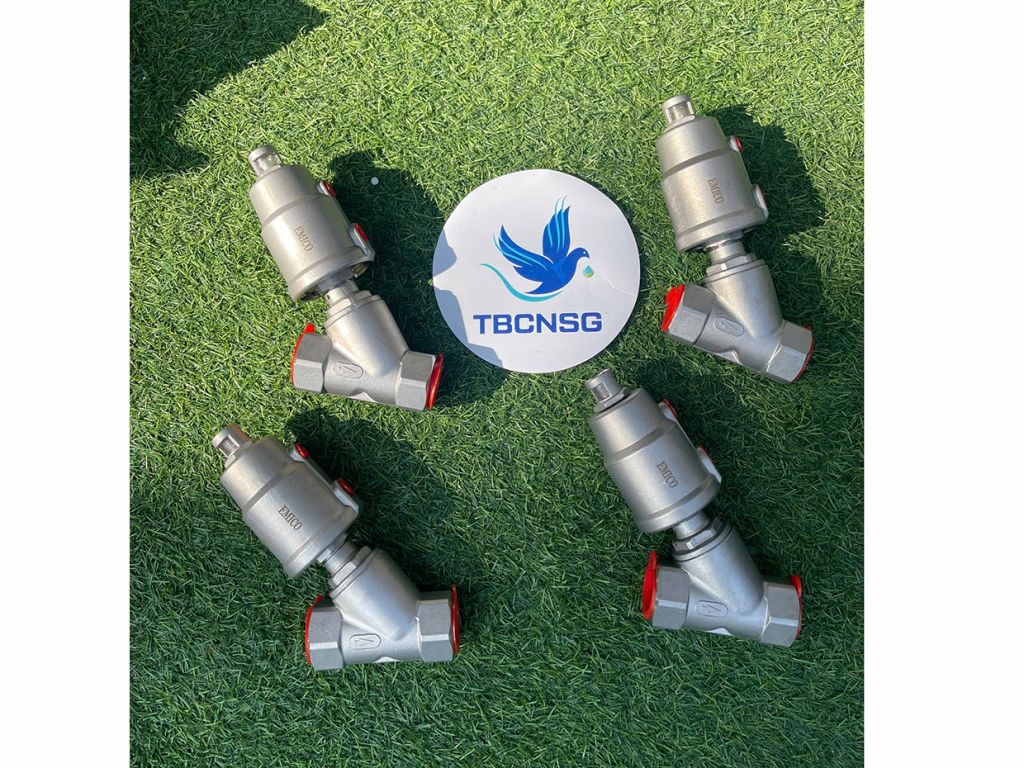

Giới thiệu về van xiên khí nén Emico Inox 316 (CF8M) nối ren
Van xiên khí nén Emico Inox 316 (CF8M) nối ren là dòng van công nghiệp được điều khiển hoàn toàn tự động bằng khí nén, sử dụng vật liệu chế tạo cao cấp là thép không gỉ CF8M tương đương AISI 316. Đây là giải pháp lý tưởng cho các hệ thống đường ống yêu cầu khả năng chống ăn mòn vượt trội, hoạt động ổn định trong môi trường khắc nghiệt và tuổi thọ cao.
Van xiên khí nén còn được biết đến với nhiều tên gọi khác như van góc khí nén, van chữ Y điều khiển khí nén, hay tên quốc tế là Angle Seat Valve. Thiết kế thân van dạng chữ Y với trục nghiêng giúp dòng chảy lưu chất đi qua van gần như thẳng, giảm thiểu hiện tượng sụt áp và tạo ra lưu lượng lớn hơn nhiều so với các dòng van điện từ thông thường cùng kích thước.
Tại TBCNSG.com – Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn, chúng tôi tự hào là đơn vị cung cấp van xiên khí nén Emico Inox 316 chính hãng, đảm bảo chất lượng và giá thành cạnh tranh nhất thị trường.
Cấu tạo chi tiết của van xiên khí nén Emico Inox 316
Van xiên khí nén Emico được thiết kế với kết cấu gồm hai phần chính: thân van và bầu truyền động khí nén (actuator).
Thân van
- Vật liệu: Thép không gỉ CF8M (AISI 316) – dòng vật liệu có khả năng chống ăn mòn vượt trội nhờ hàm lượng molypden (2-3%) giúp tăng chỉ số PREN lên khoảng 26, chống rỗ oxy hóa và ăn mòn khe hở hiệu quả trong môi trường chứa clorua.
- Kiểu kết nối: Nối ren theo tiêu chuẩn G (BSP), NPT hoặc BSPT, đảm bảo độ kín khít và khả năng chịu áp lực cao.
- Kích thước: DN15 đến DN65 (1/2" đến 2.5").
- Gioăng làm kín: PTFE (Polytetrafluoroethylene) – chịu được nhiệt độ cao và hầu hết các loại hóa chất ăn mòn.
Bầu truyền động khí nén (Actuator)
- Vật liệu: Inox CF8 (AISI 304) – đảm bảo độ bền và khả năng chống ăn mòn.
- Áp suất khí nén điều khiển: 3 – 8 bar.
- Kích thước bầu van: 40mm, 50mm, 63mm, 90mm, 125mm tùy theo kích cỡ van.
- Kết nối khí nén: G1/8".
- Khả năng xoay: Bầu van có thể xoay 360° không giới hạn, cho phép điều chỉnh hướng cổng khí nén linh hoạt theo không gian lắp đặt.
Nguyên lý hoạt động
Van xiên khí nén Emico Inox 316 hoạt động dựa trên lực đẩy của piston khí nén bên trong bầu truyền động, thay vì sử dụng nguồn điện như van điện từ. Nguyên lý cụ thể như sau:
- Van thường đóng (Normally Closed – NC): Ở trạng thái bình thường (không có khí nén cấp vào), lực lò xo giữ van ở vị trí đóng. Khi có khí nén cấp vào bầu van, piston dịch chuyển thắng lực lò xo và mở van cho lưu chất đi qua.
- Van thường mở (Normally Open – NO): Ở trạng thái bình thường, lò xo giữ van ở vị trí mở. Khi có khí nén cấp vào, piston đẩy van về vị trí đóng.
- Van tác động kép (Double Acting – DA): Van không có lò xo hồi vị. Khí nén được cấp vào hai khoang khác nhau của bầu van để thực hiện hành trình đóng và mở.
Một điểm kỹ thuật quan trọng cần lưu ý: hướng dòng chảy lưu chất nên đi từ dưới đĩa van lên (under the seat) để tránh hiện tượng búa nước khi van đóng đột ngột. Nếu lắp ngược chiều, áp suất dòng chảy sẽ đẩy trực tiếp vào đĩa van, dễ gây rò rỉ hoặc làm hỏng bộ truyền động piston.
Thông số kỹ thuật van xiên khí nén Emico Inox 316 (CF8M) nối ren
| Thông số | Giá trị |
|---|---|
| Vật liệu thân van | Inox CF8M (AISI 316) |
| Vật liệu bầu van | Inox CF8 (AISI 304) |
| Vật liệu trục van | Inox AISI 316 |
| Vật liệu gioăng làm kín | PTFE |
| Kích thước | DN15 – DN65 |
| Kiểu kết nối | Nối ren (G, NPT, BSPT) |
| Áp lực làm việc | PN16 – PN25 (tùy kích cỡ) |
| Áp suất khí nén điều khiển | 3 – 8 bar |
| Nhiệt độ làm việc | -10°C đến +180°C (tùy gioăng) |
| Lưu chất phù hợp | Nước, hơi nước, khí nén, dầu, dung dịch hóa chất, axit, kiềm |
| Chế độ điều khiển | Thường đóng (NC), Thường mở (NO), Tác động kép (DA) |
| Xuất xứ | Emico – Đài Loan |
Ưu điểm vượt trội của van xiên khí nén Emico Inox 316
- Chống ăn mòn vượt trội: Vật liệu CF8M (AISI 316) với hàm lượng molypden cao giúp van chống chịu tốt trong môi trường axit, kiềm, nước biển và hóa chất công nghiệp.
- Lưu lượng lớn, giảm sụt áp: Thiết kế thân van hình chữ Y với góc nghiêng tối ưu giúp dòng chảy đi thẳng, giảm thiểu lực cản và tăng lưu lượng lên đến 30% so với van điện từ thông thường cùng kích thước.
- Hoạt động bền bỉ: Cơ chế đóng mở bằng piston khí nén giúp van hoạt động êm ái, không gây tiếng ồn, không xảy ra hiện tượng búa nước.
- Tuổi thọ cao: Trục van tự điều chỉnh và tự bôi trơn, giảm thiểu nhu cầu bảo trì.
- An toàn trong môi trường khắc nghiệt: Không sử dụng nguồn điện tại vị trí van, loại bỏ nguy cơ cháy nổ và chập điện, đặc biệt phù hợp với môi trường dễ cháy nổ.
- Linh hoạt trong lắp đặt: Bầu van có thể xoay 360°, dễ dàng điều chỉnh hướng kết nối khí nén theo không gian thực tế.
Ứng dụng của van xiên khí nén Emico Inox 316 trong công nghiệp
Nhờ khả năng chịu nhiệt độ cao lên đến 180°C và chống ăn mòn vượt trội, van xiên khí nén Emico Inox 316 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
- Công nghiệp thực phẩm và đồ uống: Kiểm soát dòng chảy bia, nước giải khát, sữa và các sản phẩm lỏng trong dây chuyền chiết rót và chế biến.
- Công nghiệp dệt nhuộm: Điều khiển hơi nước nóng và hóa chất nhuộm trong các hệ thống gia nhiệt và xử lý vải.
- Công nghiệp hóa chất: Vận chuyển axit, kiềm, dung môi hữu cơ và các chất lỏng ăn mòn khác.
- Xử lý nước và nước thải: Điều khiển dòng chảy nước sạch, nước thải và hóa chất xử lý.
- Hệ thống hơi nước: Kiểm soát hơi nước bão hòa trong các nhà máy, lò hơi và hệ thống gia nhiệt.
- Công nghiệp dược phẩm: Đảm bảo vệ sinh và kiểm soát chính xác dòng chảy trong dây chuyền sản xuất thuốc.
- Hệ thống khí nén và khí công nghiệp: Điều khiển dòng khí nén, khí trơ trong các quy trình sản xuất.
Hướng dẫn lắp đặt và bảo trì van xiên khí nén Emico
Lắp đặt
- Kiểm tra kỹ van trước khi lắp đặt, đảm bảo không có hư hỏng trong quá trình vận chuyển.
- Xác định đúng chiều dòng chảy của lưu chất (mũi tên trên thân van) – dòng chảy nên đi từ dưới đĩa van lên.
- Sử dụng băng tan hoặc keo làm kín ren phù hợp khi kết nối van với đường ống.
- Siết ren vừa đủ lực, tránh siết quá mạnh gây nứt thân van.
- Kết nối ống khí nén vào cổng G1/8" trên bầu van, đảm bảo khí nén sạch và khô.
- Kiểm tra hoạt động của van bằng cách cấp khí nén và quan sát hành trình đóng mở.
Bảo trì
- Định kỳ kiểm tra tình trạng gioăng làm kín, thay thế khi có dấu hiệu rò rỉ.
- Vệ sinh bề mặt van và bầu truyền động, loại bỏ bụi bẩn và cặn bám.
- Kiểm tra áp suất khí nén cấp vào van, đảm bảo nằm trong dải 3 – 8 bar.
- Bôi trơn các bộ phận chuyển động nếu cần thiết (theo khuyến nghị của nhà sản xuất).
- Kiểm tra định kỳ khả năng đóng kín của van, đặc biệt trong các hệ thống yêu cầu độ kín cao.
Mua van xiên khí nén Emico Inox 316 (CF8M) nối ren chính hãng tại TBCNSG.com
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cam kết:
- Sản phẩm van xiên khí nén Emico Inox 316 chính hãng, xuất xứ Đài Loan, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
- Giá thành cạnh tranh nhất thị trường, chiết khấu hấp dẫn cho đại lý và khách hàng mua số lượng lớn.
- Đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn miễn phí, hỗ trợ chọn đúng loại van phù hợp với hệ thống.
- Giao hàng nhanh chóng trên toàn quốc, đảm bảo tiến độ thi công của khách hàng.
- Bảo hành chính hãng theo tiêu chuẩn nhà sản xuất.
Quý khách hàng có nhu cầu mua van xiên khí nén Emico Inox 316 (CF8M) nối ren hoặc cần tư vấn kỹ thuật, vui lòng liên hệ:
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
- Website: tbcnsg.com
Hãy liên hệ ngay hôm nay để được tư vấn và báo giá tốt nhất!
