Van xiên khí nén Đài Loan



Thông tin sản phẩm Van xiên khí nén Đài Loan

Van xiên khí nén Đài Loan

Van Xiên

Van Xiên hay còn gọi là van piston khí nén tên tiêng Anh chuyên ngành gọi là Angle Seat Valve, thuộc loại van công nghiệp được sử dụng thông dụng trong các nhà máy dệt nhuộm, nhà máy bao bì & giấy, nhà máy hoá chất. Là loại van có hình dạng giống như van góc. Van xiên điều khiển bằng khí nén với bộ truyền động dạng piston kết nối trực tiếp với bộ phận ty bên trong van, nhằm điều khiển hành trình đóng mở van. Đĩa van được kết nối trực tiếp với ty. Mặt tiếp xúc giữa đĩa và thân van bởi một vật liệu làm kín chịu nhiệt độ và áp suất cao. Van xiên đặc biệt phù hợp với các ứng dụng đòi hỏi nhiệt độ cao và lưu lượng lớn như hơi nóng, hoá chất hoặc nước.

Van Y xiên khí nén

Là dòng van xiên điều khiển khí nén được thiết kế dạng chữ Y van có giá thành thấp hơn dòng van bi điều khiển khí nén vì vậy thích hợp sử dụng cho các hệ thống đường ống có kích thước nhỏ từ DN65 – DN15. Hiện nay trên thị trường có nhiều loại van góc điều khiển khí nén khác nhau: Van góc bầu inox, van góc bầu nhựa.

Ngoài ra còn được sử dụng trong các lĩnh vực: Sản xuất, Dược phẩm, Nước giải khát, bia, rược, sữa hay các nghành công nghiệp khác v..vvv . Có đa dạng các kích thước từ DN15, DN20, DN25, DN32, DN40, DN50, ...

Cấu tạo và nguyên lí hoạt động

Cấu tạo

  • - Thân : là nơi chịu áp lực chính và là nơi gắn liên kết các bộ phận của van thường được chế tạo bằng inox 304-306
  • - Đĩa : là bộ phận trực tiếp đống mở van được chế tạo bằng hợp kim chịu ăn mòn tốt
  • - Ống liên kết thân van với bộ chuyển động: được làm cùng vật liệu inox 304-316
  • - Lò xo: tạo lực nén lên đĩa van giúp van luôn trong trạng thái đóng nếu chưa cung cấp khí cho bộ chuyển động. Được chế tạo từ hợp kim chịu lực và có tính đàn hồi cao.
  • - Gioăng làm kín: có nhiệm vụ làm kín các bộ phận chi tiết của van không cho lưu chất rò rỉ ra bên ngoài, được chế tạo bằng vật liệu mềm chịu lực, chịu nhiệt cao như Teflon..
  • - Pittong: là bộ phận gián tiếp đóng mở của van, được chế tạo bằng hợp kim chống ăn mòn cao, có gioăng làm kín.
  • - Nút thông báo vào trạng thái đóng mở của van: được đặt ở đỉnh van, chế tạo bằng nhựa trong suốt.
  • - Bộ phận chuyển động khí nén
  • - Thanh thông báo trạng thái đóng mở van
  • - Cổng cấp khí nén vào bộ phận chuyển động
  • - Trục : là thanh kim loại kết nối, chuyền lực từ pittong và lò xo lên đĩa van

Nguyên lí hoạt động

Được vận hành bằng nguồn cấp là khí nén. Van trực tiếp hoặc điều khiển qua một bộ van điện từ chia khí nén lắp với van. Khi cấp khí nén vào xi lanh đẩy xuống làm tác động lên piston nén xuống lò xò kết nối với bộ phận chuyền động bên trong van, cho phép mở hoặc đóng giúp lưu chất lỏng chảy qua.

Ưu nhược điểm của van Y xiên khí nén

Ưu điểm

  • - Đóng mở nhanh chóng: 2 -3s.
  • - Dùng tốt cho hệ thống có áp lực và nhiệt độ cao.
  • - Điều khiển van đóng mở tự động, linh hoạt với lực đẩy khí nén.
  • - Thích hợp với môi chát có độ nhớt cao.
  • - Thiết kế góc chéo 30 độ giúp van hạn chế được hiện tượng búa nước.
  • - Chất lượng tốt có độ bền cao.
  • - Dùng được cho môi trường áp suất chân không.
  • - Dễ dàng thay thế khi sảy ra sự cố
  • - Van thiết kế đơn giản dễ dàng lắp đặt
  • - Hàng luôn có sẵn tại kho
  • - Được bảo hành 12 tháng hỗ trợ vận chuyển và tư vấn lắp đặt
  • - Nhiều loại kết nối phù hợp với yêu cầu của người sử dụng
  • - Đầy đủ chứng chỉ Co/Cq, cataloge sản phẩm,
  • - Nhập khẩu trực tiếp Đài Loan, Trung Quốc.
  • - Giao hàng tận nơi theo yêu cầu của khách hàng.

Nhược điểm

  • - Kích thước van thương đối nhỏ DN15 – DN50.
  • - Thường chỉ có chất liệu inox.

Ứng dụng của van xiên khí nén Đài Loan

- Được dùng cho các hệ thống có nhiệt độ cao, áp lực làm việc cao. Dùng cho hệ thống có lưu lượng dòng chảy lớn.

- Được ứng dụng khá rộng rãi đặc biệt nghành công nghiệp sản xuất, dệt, nhuộm, giấy, bao bì, hóa chất… có thể là các viện hóa học, hóa chất, phục vụ nghiên cứu chế tạo.

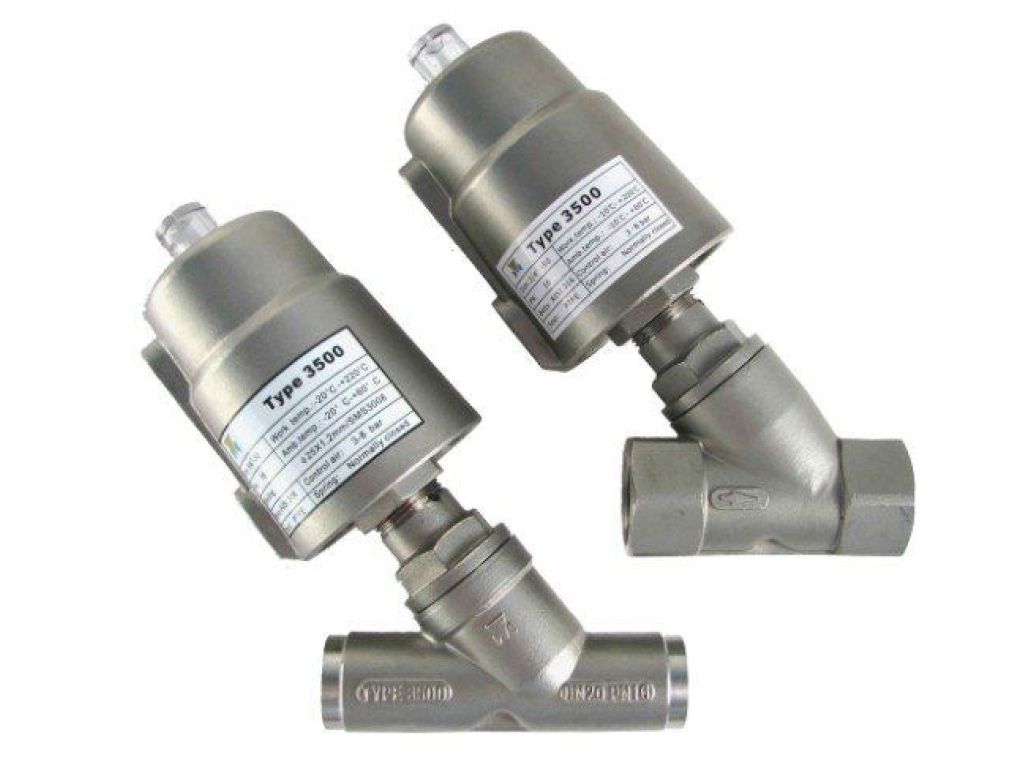

Hình ảnh của Van xiên khí nén Đài Loan
