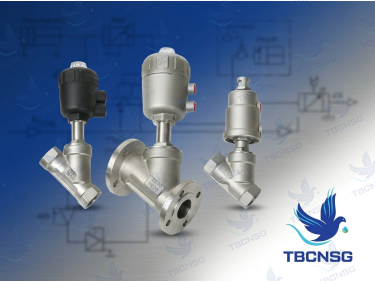

Van xiên khí nén là một trong những thiết bị điều khiển dòng chảy phổ biến và hiệu quả nhất trong các hệ thống đường ống công nghiệp hiện nay. Trong kỹ thuật, thiết bị này còn được biết đến với tên tiếng Anh là Pneumatic Angle Seat Valve. Tại thị trường châu Á, sản phẩm thường được gọi là 气动角座阀 (Qìdòng jiǎo zuò fá) trong tiếng Trung hoặc エアーオペレートアングルシートバルブ (Eā operēto anguru shīto barubu) trong tiếng Nhật. Tại Việt Nam, giới kỹ thuật thường gọi bằng các tên dân dã như van chữ Y khí nén hay van xiên điều khiển bằng khí.
Với thiết kế đặc trưng hình chữ Y, loại van này cho phép lưu lượng đi qua lớn hơn và giảm thiểu tối đa hiện tượng sụt áp so với các dòng van điện từ thông thường. Nhờ khả năng đóng mở nhanh, chịu được nhiệt độ và áp suất cao, thiết bị đóng vai trò then chốt trong các ngành công nghiệp dệt nhuộm, thực phẩm, hóa chất và đặc biệt là các hệ thống lò hơi, xử lý nước.

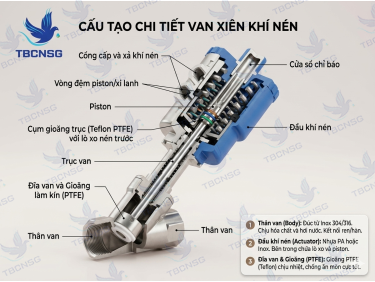

Cấu tạo chi tiết của van xiên khí nén
Một bộ Van Xiên Khí Nén hoàn chỉnh được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu để đảm bảo độ bền trong môi trường khắc nghiệt:
- Thân van (Valve Body): Thường được đúc từ Inox 304 (CF8) hoặc Inox 316 (CF8M). Thiết kế hình chữ Y giúp dòng chảy lưu thông mượt mà, ít bị cản trở.
- Bộ truyền động khí nén (Pneumatic Actuator): Đây là phần đầu điều khiển, có thể làm bằng nhựa PA (Polyamide) chịu nhiệt hoặc bằng Inox. Bên trong chứa piston và lò xo phản hồi.
- Trục van (Stem): Kết nối piston với đĩa van, thường làm bằng thép không gỉ có độ cứng cao để chịu lực đẩy lớn từ khí nén.
- Đĩa van và Gioăng làm kín (Disc & Seals): Đây là bộ phận trực tiếp chặn dòng chảy. Gioăng thường được làm từ PTFE (Teflon) có khả năng chịu nhiệt lên đến 180°C và kháng hóa chất tuyệt vời.
- Lò xo (Spring): Giúp đưa van về trạng thái ban đầu khi ngắt nguồn khí nén (đối với dòng tác động đơn).
Các tiêu chuẩn thiết kế thường áp dụng cho dòng van này bao gồm tiêu chuẩn DIN (Đức), ANSI (Mỹ) hoặc JIS (Nhật Bản), đảm bảo tính đồng bộ khi lắp đặt vào các hệ thống đường ống tiêu chuẩn quốc tế.
Nguyên lý hoạt động của thiết bị
Cơ chế vận hành của van chữ Y điều khiển khí nén dựa trên sự chênh lệch áp suất khí nén để thắng lực đàn hồi của lò xo. Quy trình hoạt động diễn ra theo các giai đoạn sau:
Ở trạng thái bình thường (thường đóng - NC), lò xo bên trong bộ truyền động sẽ đẩy piston xuống, ép chặt đĩa van vào ghế van, ngăn không cho lưu chất đi qua. Khi cấp một lượng khí nén vào buồng chứa của bộ truyền động, áp lực khí sẽ đẩy piston đi lên, kéo theo trục van và đĩa van rời khỏi vị trí đóng. Lúc này, dòng chảy được thông suốt.
Khi ngắt nguồn khí nén, lực đàn hồi của lò xo sẽ ngay lập tức đẩy piston trở lại vị trí cũ, đóng chặt van. Đối với loại tác động kép (Double Acting), việc đóng và mở van đều phụ thuộc vào việc cấp khí vào hai cổng khác nhau của bộ truyền động, giúp kiểm soát hành trình chính xác hơn trong một số ứng dụng đặc thù.
Trong quá trình tư vấn các dự án tại khu công nghiệp ở Bình Dương và Đồng Nai, chúng tôi nhận thấy một sai lầm phổ biến là người dùng thường không lắp thêm bộ lọc khí trước khi cấp vào đầu điều khiển. Khí nén bẩn chứa hơi nước và dầu có thể làm hỏng gioăng piston bên trong bộ truyền động, dẫn đến hiện tượng kẹt van hoặc rò rỉ khí sau một thời gian ngắn sử dụng.
Phân loại van xiên khí nén trên thị trường
Để lựa chọn đúng loại thiết bị phù hợp với nhu cầu, kỹ sư thường phân loại dựa trên các tiêu chí sau:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm chính |
|---|---|---|
| Vật liệu thân van | Inox 304, Inox 316 | Chống ăn mòn, chịu nhiệt cao, dùng cho thực phẩm, hóa chất. |
| Kiểu kết nối | Nối ren, Nối bích, Nối Clamp | Ren dùng cho size nhỏ, bích dùng cho áp suất cao, Clamp dùng cho vi sinh. |

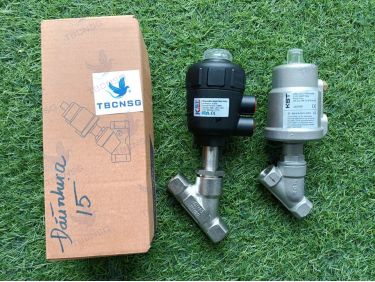

| Vật liệu đầu khí | Đầu nhựa PA, Đầu Inox | Đầu nhựa nhẹ, giá thành tốt; Đầu Inox chịu va đập và môi trường khắc nghiệt. |
| Chế độ vận hành | Tác động đơn, Tác động kép | Đơn (có lò xo tự đóng/mở), Kép (dùng khí cho cả 2 chiều). |
Hướng dẫn lựa chọn van xiên phù hợp
Việc chọn đúng thiết bị van xiên không chỉ đảm bảo hệ thống vận hành ổn định mà còn tiết kiệm chi phí bảo trì. Các thông số cần lưu ý bao gồm:
- Kích thước đường ống (DN): Phải tương ứng với kích thước van (ví dụ DN25, DN50...).
- Áp suất làm việc (PN): Thông thường các dòng van này chịu được PN16 hoặc PN25. Cần kiểm tra áp suất thực tế của hệ thống.
- Nhiệt độ lưu chất: Nếu dùng cho hơi nóng (Steam), bắt buộc phải chọn gioăng PTFE chịu nhiệt.
- Áp suất khí nén điều khiển (Pilot Pressure): Thường dao động từ 3-8 bar. Nếu áp suất khí nén quá yếu, van sẽ không mở hết hành trình.
Kinh nghiệm thực tế cho thấy, khi sử dụng van xiên cho các hệ thống có độ nhớt cao hoặc chứa tạp chất nhỏ, nên ưu tiên loại có thiết kế đĩa van dạng vát. Điều này giúp giảm thiểu tình trạng tạp chất bám dính vào bề mặt làm kín, tránh gây rò rỉ sau khi đóng van.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành tại các nhà máy ở TP.HCM và Vũng Tàu, chúng tôi đã tổng hợp được một số lỗi điển hình:
- Van không đóng kín: Nguyên nhân thường do rác, cặn bẩn kẹt ở đĩa van hoặc gioăng PTFE bị mòn. Cách xử lý là tháo kiểm tra và vệ sinh hoặc thay mới gioăng.
- Khí nén rò rỉ ở đầu điều khiển: Do gioăng piston bị lão hóa hoặc xước nòng bộ truyền động. Cần thay thế bộ seal kit của đầu khí.
- Van hoạt động chậm hoặc không mở: Kiểm tra áp suất khí nén cấp vào có đủ không, hoặc lò xo bên trong bị gãy.
- Tiếng ồn lớn khi đóng van: Thường do hiện tượng búa nước. Cần kiểm tra lại chiều lắp đặt của van so với chiều dòng chảy.
Hướng dẫn lắp đặt và bảo dưỡng
Lưu ý khi lắp đặt
Khi lắp đặt sản phẩm van xiên khí nén, cần chú ý mũi tên chỉ hướng dòng chảy trên thân van. Thông thường, dòng chảy nên đi từ dưới đĩa van đi lên để tránh hiện tượng búa nước khi đóng đột ngột. Tuy nhiên, với một số ứng dụng đặc biệt như chất khí, dòng chảy có thể đi từ trên xuống để hỗ trợ lực đóng.
Vị trí lắp đặt nên thuận tiện cho việc bảo trì và thay thế đầu điều khiển khi cần thiết. Tránh lắp van ở những nơi quá chật hẹp hoặc có độ rung lắc mạnh.
Quy trình bảo dưỡng định kỳ
Nên thực hiện bảo dưỡng định kỳ 6-12 tháng một lần tùy vào tần suất hoạt động. Quy trình bao gồm: kiểm tra độ kín thính của các mối nối ren/bích, kiểm tra tình trạng gioăng làm kín, bôi trơn trục van bằng mỡ chịu nhiệt và kiểm tra lực đàn hồi của lò xo.
Bảng tổng hợp so sánh các dòng van xiên phổ biến
| Đặc tính | Van xiên đầu nhựa | Van xiên đầu Inox | Van xiên nối bích |
|---|---|---|---|
| Khả năng chịu nhiệt | Trung bình (đầu khí) | Rất cao | Cao |
| Độ bền cơ học | Khá | Rất tốt | Tốt |
| Ứng dụng tối ưu | Dệt nhuộm, xử lý nước | Hóa chất, môi trường ăn mòn | Hệ thống áp suất cao |
| Giá thành tương đối | Thấp - Trung bình | Cao | Trung bình - Cao |
Câu hỏi thường gặp về van xiên khí nén
Van xiên khí nén có thay thế được van điện từ không?
Có, trong nhiều trường hợp van xiên vượt trội hơn van điện từ nhờ khả năng chịu nhiệt cao, không lo cháy cuộn coil và cho lưu lượng lớn hơn.
Tại sao gọi là van chữ Y khí nén?
Tên gọi này xuất phát từ hình dáng cấu tạo của thân van có hình chữ Y, giúp tối ưu hóa dòng chảy và giảm sụt áp.
Vật liệu gioăng PTFE có chịu được hóa chất không?
PTFE (Teflon) là vật liệu có khả năng kháng hầu hết các loại hóa chất, axit và kiềm, rất an toàn cho ngành thực phẩm.
Áp suất khí nén tối thiểu để van hoạt động là bao nhiêu?
Thông thường cần tối thiểu 3 bar đến 4 bar để thắng được lực lò xo và mở van hoàn toàn.
Lắp ngược chiều mũi tên trên thân van có sao không?
Lắp ngược có thể gây ra hiện tượng búa nước (rung giật mạnh) khi đóng van, làm giảm tuổi thọ thiết bị và đường ống.
Van xiên có dùng được cho thực phẩm không?
Có, nếu chọn loại thân Inox 316 và kết nối Clamp đạt tiêu chuẩn vi sinh.
Làm sao để biết van đang đóng hay mở từ xa?
Có thể lắp thêm bộ chỉ báo vị trí (Limit Switch Box) trên đầu khí nén để truyền tín hiệu về tủ điều khiển.
Kết luận
Việc hiểu rõ về Van Xiên Khí Nén giúp các kỹ sư và nhà quản lý vận hành hệ thống một cách tối ưu và an toàn nhất. Với ưu điểm về độ bền, tốc độ đóng mở nhanh và khả năng thích nghi tốt với nhiều loại môi trường, đây chắc chắn là sự đầu tư xứng đáng cho các hệ thống đường ống công nghiệp hiện đại. Để đảm bảo hiệu quả, hãy luôn chú trọng đến việc lựa chọn đúng thông số kỹ thuật và tuân thủ quy trình lắp đặt, bảo dưỡng định kỳ.
Nếu bạn đang tìm kiếm thông tin chi tiết hơn, có thể tham khảo thêm bảng giá van xiên khí nén hoặc xem qua các dòng van xiên khí nén chính hãng để có cái nhìn tổng quan về các thương hiệu uy tín trên thị trường. Việc tìm hiểu kỹ cataloge van xiên khí nén từ nhà sản xuất cũng là bước quan trọng trước khi quyết định đưa thiết bị vào hệ thống thực tế.
