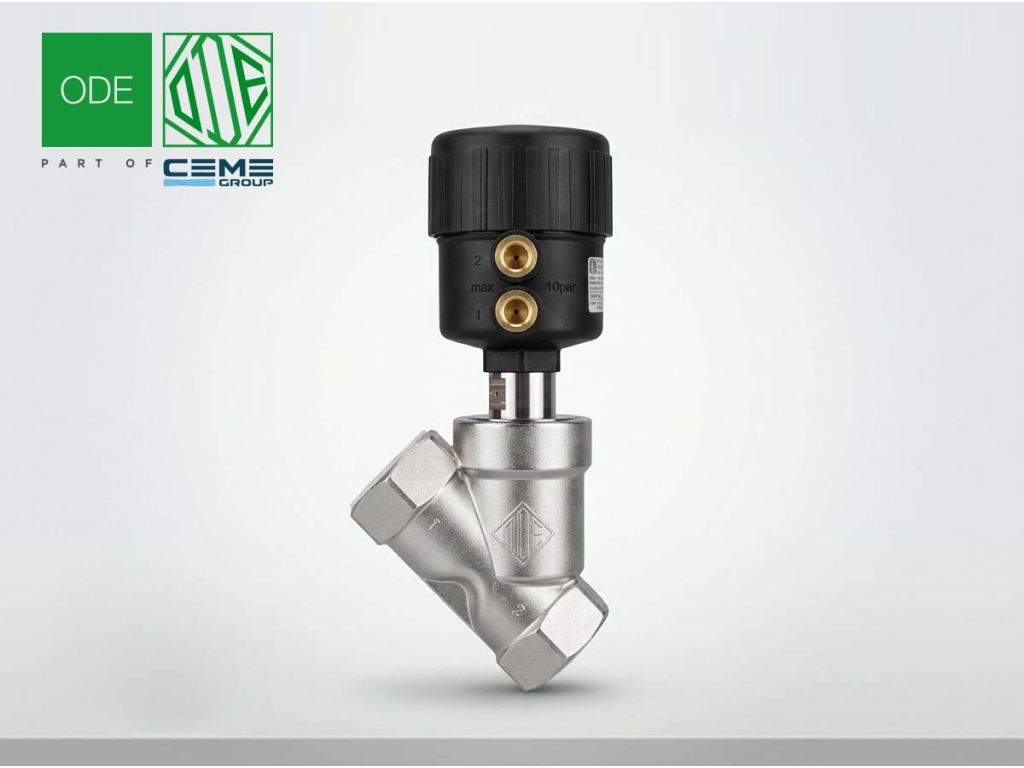

Van xiên y khí nén ODE Series 21IA là dòng van điều khiển bằng áp lực khí nén cao cấp được sản xuất bởi hãng ODE tại Italy. Sản phẩm được chế tạo hoàn toàn từ vật liệu Inox 316 (CF8M), cho phép làm việc trong các môi trường khắc nghiệt như hơi nóng (steam), hóa chất ăn mòn, thực phẩm và dược phẩm. Đây là giải pháp thay thế hoàn hảo cho các dòng van điện từ thông thường trong các ứng dụng đòi hỏi tần suất đóng mở liên tục và khả năng chịu nhiệt độ cao. Tại thị trường Việt Nam, dòng Angle Seat Valve này được các kỹ sư ưu tiên lựa chọn cho các hệ thống lò hơi, máy nhuộm và dây chuyền đóng chai tự động nhờ độ bền vượt trội và tính linh hoạt trong lắp đặt.
Tổng quan về dòng van xiên y khí nén ODE Series 21IA (Italy)
Dòng sản phẩm ODE Series 21IA đại diện cho tiêu chuẩn chất lượng châu Âu với thiết kế thân van hình chữ Y đặc trưng. Cấu tạo này giúp tối ưu hóa lưu lượng dòng chảy, giảm thiểu hiện tượng sụt áp và ngăn ngừa tình trạng búa nước (water hammer) hiệu quả hơn so với van cầu truyền thống. Với thân van đúc từ thép không gỉ AISI 316, thiết bị có khả năng chống oxy hóa tuyệt vời, đảm bảo vệ sinh an toàn cho các môi chất nhạy cảm.
Đội ngũ kỹ thuật của TBCNSG đã trực tiếp tư vấn và cung cấp model 21IA cho nhiều nhà máy dệt nhuộm và chế biến thực phẩm tại các khu công nghiệp lớn ở Bình Dương, Đồng Nai và TP. Hồ Chí Minh. Qua thực tế vận hành, sản phẩm cho thấy sự ổn định đáng kinh ngạc, tuổi thọ của gioăng làm kín PTFE đạt mức tối đa ngay cả khi hoạt động với hơi nóng ở nhiệt độ 180°C. Việc sử dụng Van Xiên Khí Nén thương hiệu ODE không chỉ nâng cao hiệu suất hệ thống mà còn giảm thiểu chi phí bảo trì định kỳ cho doanh nghiệp.
Để hiểu rõ hơn về nguyên lý hoạt động, quý khách có thể tham khảo thêm bài viết Van Xiên Khí Nén là gì ? để nắm bắt các kiến thức cơ bản trước khi đi sâu vào các thông số kỹ thuật chi tiết của model 21IA.
Thông số kỹ thuật chi tiết Van xiên ODE Series 21IA
Sự chính xác trong thông số kỹ thuật là yếu tố then chốt giúp hệ thống vận hành an toàn. Dưới đây là bảng thông số chi tiết của dòng van y xiên điều khiển khí nén Series 21IA được TBCNSG phân phối:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | Series 21IA (Ví dụ: 21IA4T15, 21IA5T20, 21IA6T25...) |
| Thương hiệu | ODE S.r.l (Italy) |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50 (1/2" - 2") |
| Vật liệu thân van | Inox 316 / AISI 316 / CF8M |
| Vật liệu đĩa đệm (Seal) | PTFE (Teflon) chịu nhiệt cao |
| Kiểu kết nối | Nối ren tiêu chuẩn ISO 228/1 |
| Áp suất làm việc | 0 - 16 bar (tùy theo kích thước actuator) |
| Nhiệt độ môi chất | -10°C đến +180°C |
| Áp suất khí nén điều khiển | 4 bar - 10 bar |
| Kiểu tác động | Thường đóng (NC) hoặc Thường mở (NO) |
| Môi chất sử dụng | Nước, hơi nóng, khí nén, hóa chất, thực phẩm |
Cấu tạo và bản vẽ kích thước (Dimensional Drawing)
Thiết kế của Van Xiên Khí Nén ODE Series 21IA tập trung vào sự tinh gọn nhưng vô cùng chắc chắn. Cấu trúc bao gồm ba phần chính: Thân van chữ Y, trục truyền động và bộ truyền động khí nén (Actuator). Bộ truyền động thường được làm bằng nhựa Technopolymer cao cấp hoặc Inox tùy chọn, có khả năng xoay 360 độ để thuận tiện cho việc đấu nối đường ống khí nén điều khiển.
Trục van được làm từ thép không gỉ cường lực, kết hợp với bộ phớt làm kín tự điều chỉnh (self-adjusting packing) giúp ngăn chặn rò rỉ môi chất ra môi trường bên ngoài. Bản vẽ kỹ thuật của sản phẩm tuân thủ các tiêu chuẩn quốc tế, cho phép các kỹ sư dễ dàng tích hợp vào bản vẽ thiết kế hệ thống 3D của nhà máy. Việc sử dụng vật liệu Inox 316 cho toàn bộ các bộ phận tiếp xúc với dòng chảy giúp van chống lại sự ăn mòn điện hóa và mài mòn cơ học cực tốt.
Ưu điểm vượt trội của ODE Series 21IA so với các dòng van khác
Khi so sánh với các dòng van điện từ (Solenoid Valve) hoặc van bi điều khiển khí nén, Angle Seat Valve ODE Series 21IA sở hữu những đặc điểm độc đáo:
- Khả năng chịu nhiệt: Nhờ gioăng PTFE và thiết kế cách ly bộ truyền động, van có thể làm việc liên tục với hơi bão hòa mà không lo cháy cuộn coil như van điện từ.
- Tốc độ đóng mở: Thời gian phản ứng cực nhanh, phù hợp cho các chu trình chiết rót yêu cầu độ chính xác cao về thời gian.
- Lưu lượng lớn: Thiết kế thân Y giúp giảm lực cản, cho hệ số lưu lượng (Kv) cao hơn so với van cầu cùng kích cỡ.
- Độ bền: Actuator của ODE được thiết kế để chịu được hàng triệu chu kỳ đóng mở mà không cần bảo dưỡng phức tạp.
- Tính an toàn: Ở dạng thường đóng (NC), van sẽ tự động đóng lại khi mất nguồn khí nén, đảm bảo an toàn cho hệ thống.
Hướng dẫn lắp đặt và vận hành an toàn
Để đảm bảo van y xiên điều khiển khí nén hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các bước sau:
- Vệ sinh đường ống: Trước khi lắp van, hãy đảm bảo đường ống đã được thổi sạch bụi bẩn, mạt sắt và các vật thể lạ.
- Hướng dòng chảy: Lắp đặt van theo đúng chiều mũi tên được đúc nổi trên thân van. Thông thường, dòng chảy nên đi từ dưới đĩa van lên để tránh hiện tượng búa nước.
- Vị trí lắp đặt: Có thể lắp van ở mọi vị trí (ngang, đứng hoặc nghiêng). Tuy nhiên, nên ưu tiên vị trí thuận tiện cho việc bảo trì bộ truyền động.
- Kết nối khí nén: Sử dụng ống dẫn khí và đầu nối phù hợp (thường là ren 1/8" hoặc 1/4"). Đảm bảo nguồn khí nén sạch và khô để bảo vệ seal bên trong actuator.
- Kiểm tra: Sau khi lắp đặt, thực hiện đóng mở thử nghiệm vài lần để kiểm tra độ kín và hành trình của van trước khi cho môi chất đi qua.
Phụ kiện tương thích cho Van xiên ODE
Để tối ưu hóa khả năng tự động hóa, Van Xiên Khí Nén ODE Series 21IA có thể kết hợp với nhiều phụ kiện bổ trợ:
- Van điện từ chia khí (Solenoid Valve 3/2): Dùng để điều khiển đóng mở van xiên bằng tín hiệu điện (24VDC, 220VAC).
- Bộ báo vị trí (Limit Switch Box): Gửi tín hiệu phản hồi trạng thái đóng/mở về tủ điều khiển trung tâm hoặc PLC.
- Bộ định vị (Positioner): Sử dụng tín hiệu 4-20mA để điều tiết lưu lượng theo tỷ lệ (dùng cho các ứng dụng điều khiển tuyến tính).
- Giảm thanh (Silencer): Gắn vào cổng xả của van điện từ điều khiển để giảm tiếng ồn khi xả khí.
Tải về Datasheet và tài liệu kỹ thuật
Chúng tôi cung cấp đầy đủ tài liệu kỹ thuật (Datasheet) từ hãng ODE Italy cho dòng Series 21IA. Tài liệu bao gồm biểu đồ áp suất làm việc tương ứng với áp suất khí nén, kích thước chi tiết từng model và hướng dẫn lựa chọn vật liệu phù hợp với hóa chất. Quý khách hàng cần tài liệu bản mềm vui lòng liên hệ bộ phận kỹ thuật của TBCNSG để được hỗ trợ nhanh nhất.
Việc nắm rõ Datasheet giúp quý khách tránh được các sai sót khi chọn size van, đảm bảo áp suất chênh lệch (Delta P) nằm trong giới hạn cho phép của thiết bị.
Tại sao nên mua van xiên ODE tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị uy tín lâu năm trong lĩnh vực cung cấp thiết bị ngành nước và van công nghiệp. Chúng tôi khẳng định năng lực và sự tin cậy thông qua các cam kết:
- Nguồn gốc rõ ràng: Sản phẩm ODE Series 21IA nhập khẩu chính hãng từ Italy, đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
- Hàng sẵn kho: Chúng tôi luôn lưu kho số lượng lớn các size từ DN15 đến DN50 để đáp ứng nhu cầu thay thế khẩn cấp của nhà máy.
- Chuyên môn kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về hệ thống nhiệt và khí nén, sẵn sàng tư vấn giải pháp tối ưu nhất cho khách hàng.
- Hỗ trợ tận tâm: Hỗ trợ kỹ thuật từ xa 24/7 và hỗ trợ thay thế lắp đặt trực tiếp tại công trình cho các doanh nghiệp, nhà máy tại khu vực phía Nam.
- Bảo hành dài hạn: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, lỗi 1 đổi 1 nếu do lỗi kỹ thuật.
Yêu cầu báo giá và tư vấn kỹ thuật
Quý khách hàng đang tìm kiếm giải pháp Van Xiên Khí Nén chất lượng cao cho hệ thống của mình? Hãy liên hệ ngay với TBCNSG để nhận báo giá cạnh tranh nhất cho model ODE Series 21IA. Chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp kỹ thuật bền vững cho doanh nghiệp của bạn.
Mọi yêu cầu báo giá xin vui lòng gửi về bộ phận kinh doanh hoặc gọi trực tiếp vào hotline kỹ thuật. TBCNSG cam kết phản hồi thông tin trong vòng 30 phút làm việc, hỗ trợ giao hàng nhanh chóng đến các tỉnh thành trên toàn quốc.
