Bạn đang tìm dữ liệu kỹ thuật chuẩn xác về van bướm điện Tomoe 700Z-NEL để đối chiếu với bản vẽ thiết kế đường ống? Bạn cần biết chính xác vật liệu thân van, dải áp lực, cách đấu nối bộ tác động điện và đơn vị cung cấp hàng chính hãng có CO/CQ? Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, nguyên lý vận hành, hướng dẫn lắp đặt và quy trình nhận báo giá van bướm điều khiển điện Tomoe 700Z-NEL do Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn phân phối tại thị trường Việt Nam.

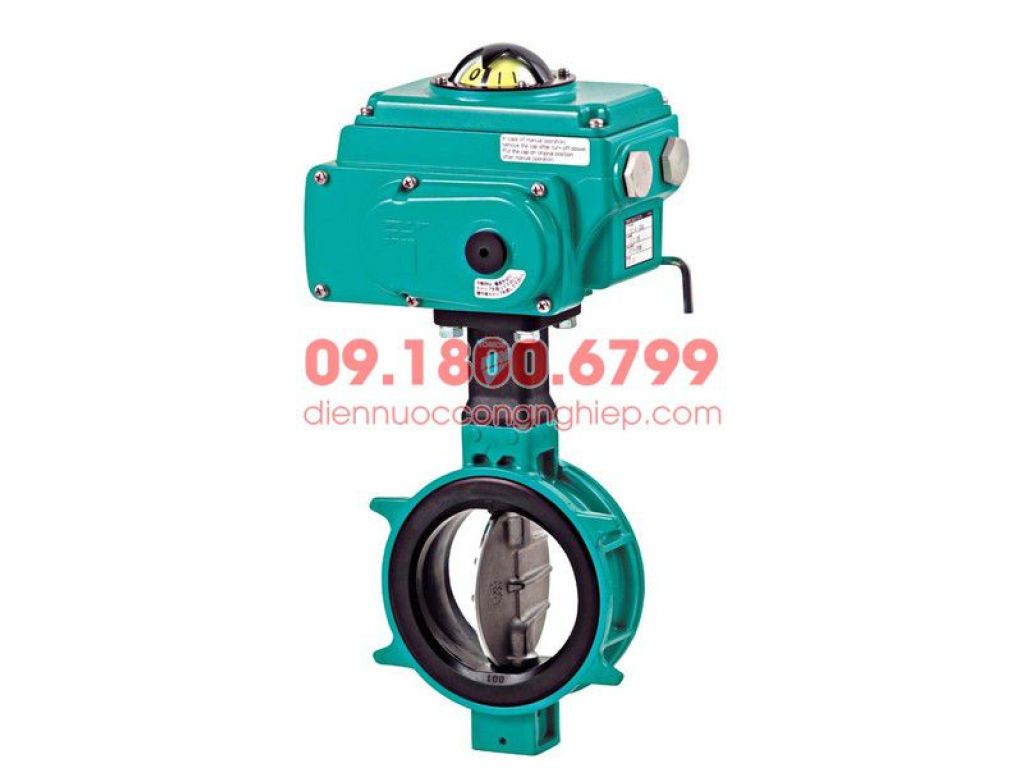

Tomoe Valve Co., Ltd là nhà sản xuất van công nghiệp đến từ Nhật Bản, nổi tiếng với các dòng van bướm, van bi và van kiểm soát dùng trong hệ thống nước, HVAC và xử lý chất lỏng công nghiệp. Trong danh mục sản phẩm của hãng, van bướm điều khiển bằng điện Tomoe 700Z-NEL thuộc nhóm van bướm dạng wafer (kẹp giữa hai mặt bích) sử dụng thân hợp kim nhôm đúc ADC12 kết hợp đĩa van inox SCS13, gắn bộ tác động điện (electric actuator) vận hành theo hai chế độ On/Off hoặc điều tiết tuyến tính.
Điểm tạo nên vị trí riêng của model 700Z-NEL trong hệ thống tự động hóa công nghiệp là sự cân bằng giữa ba yếu tố: trọng lượng nhẹ giúp giảm tải trọng lên tuyến ống và kết cấu đỡ, khả năng chống ăn mòn tốt trong môi trường nước sạch và nước thải, cùng mức mô-men xoắn vận hành thấp nhờ thiết kế gioăng ôm sát đĩa van. Nhờ đó, van phù hợp cho cả công trình cải tạo (không gian chật, đường ống cũ) lẫn công trình mới yêu cầu điều khiển tự động từ xa qua tủ điện BMS.
Dòng 700Z của Tomoe có nhiều biến thể: bản tay quay van bướm tay quay Tomoe 700Z dùng cho tuyến ống thao tác thủ công, bản van bướm điều khiển khí nén Tomoe dùng cho khu vực có sẵn khí nén và bản 700Z-NEL dùng bộ tác động điện. Việc lựa chọn đúng biến thể phụ thuộc vào nguồn năng lượng sẵn có tại nhà máy và yêu cầu về tín hiệu phản hồi trên hệ thống giám sát.
Bảng dưới đây tổng hợp các thông số kỹ thuật cơ bản của van bướm điện Tomoe 700Z-NEL, giúp kỹ sư M&E và bộ phận thu mua tra cứu nhanh trước khi đối chiếu với hồ sơ thiết kế.
| Thông số | Giá trị |
|---|---|
| Model | Tomoe 700Z-NEL |
| Loại van | Van bướm điều khiển điện, kiểu wafer (kẹp giữa hai mặt bích) |
| Kích cỡ | DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Vật liệu thân van | Hợp kim nhôm đúc ADC12, sơn tĩnh điện chống ăn mòn |
| Vật liệu đĩa van | Inox SCS13 (tương đương SUS304) |
| Vật liệu trục van | Inox SUS304 / SUS410 |
| Vật liệu gioăng làm kín | EPDM (tiêu chuẩn) hoặc NBR (tùy chọn cho dầu và nhiên liệu) |
| Áp lực làm việc | PN10 / PN16 / JIS 10K |
| Nhiệt độ làm việc | Khoảng -10°C đến 120°C với gioăng EPDM |
| Tiêu chuẩn mặt bích | JIS 10K, ANSI Class 150, DIN PN16 |
| Tiêu chuẩn thiết kế | JIS B2032, ISO 5752, API 609 |
| Bộ tác động điện | Electric actuator On/Off hoặc Modulating (tuyến tính) |
| Điện áp nguồn | 220VAC 1 pha, 24VDC, 24VAC (tùy chọn 380VAC 3 pha) |
| Tín hiệu điều khiển | On/Off tiếp điểm khô, 4-20mA hoặc 0-10V |
| Tín hiệu phản hồi | 4-20mA, tiếp điểm hành trình, đèn chỉ báo vị trí |
| Cấp bảo vệ | IP67 |
| Góc quay | 0 - 90 độ |
| Chế độ vận hành khi mất điện | Duy trì vị trí, có tay quay phụ (manual override) |
Lưu ý: một số thông số như mô-men xoắn, vật liệu đĩa và điện áp bộ tác động có thể thay đổi theo từng size và từng cấu hình đặt hàng. Quý khách nên gửi kèm bản vẽ hoặc yêu cầu kỹ thuật để được xác nhận chính xác trước khi đặt hàng. Vui lòng xem thêm bài viết tiêu chuẩn kết nối mặt bích JIS 10K để hiểu rõ cách đối chiếu mặt bích đường ống.
Liên hệ nhận báo giá van bướm điện Tomoe 700Z-NEL chiết khấu dự án: Hotline 09 1800 6799 - đội ngũ kỹ thuật sẽ kiểm tra tồn kho theo size và phản hồi trong thời gian sớm nhất.

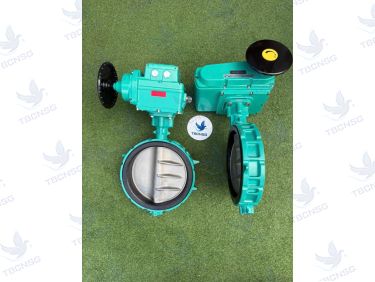

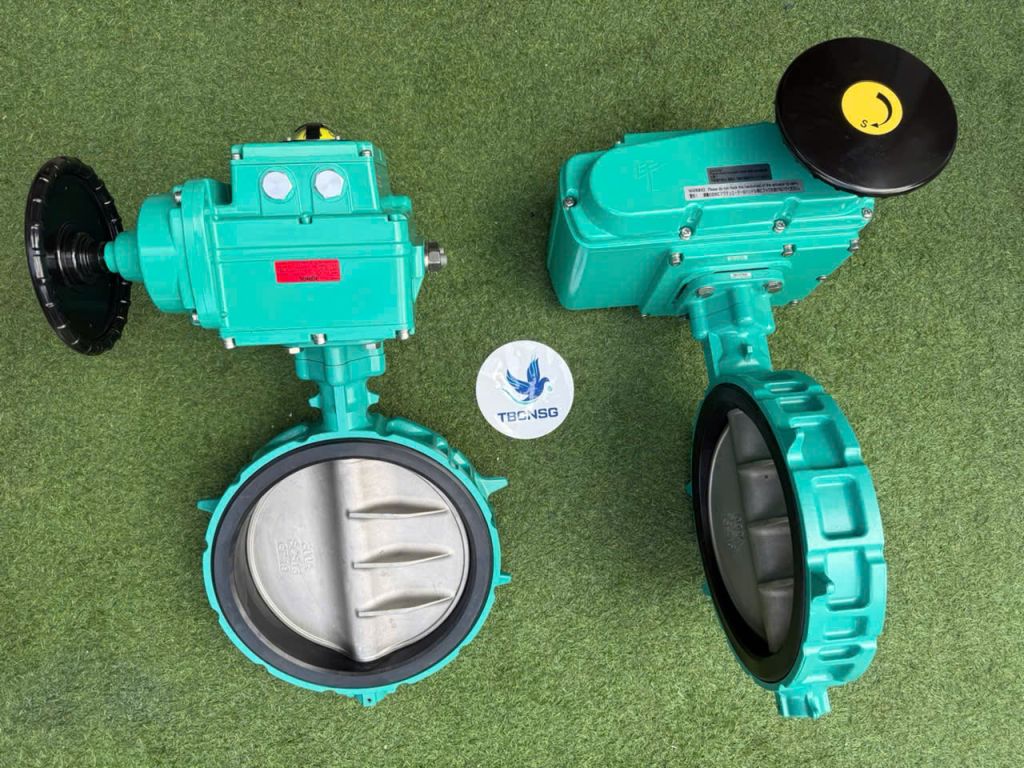

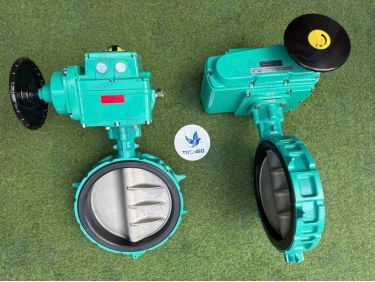

Van bướm điện Tomoe 700Z-NEL gồm hai cụm chính được ghép với nhau qua mặt bích chuẩn ISO và khớp trục then hoa.
Cụm thân van cơ khí bao gồm: thân van hợp kim nhôm ADC12 đúc nguyên khối, đĩa van inox SCS13 dạng tròn, trục van xuyên tâm, gioăng làm kín EPDM dạng mép cong ôm sát chu vi đĩa, cùng hai vòng bạc dẫn hướng và vòng chặn O-ring chống rò rỉ ra ngoài trục.
Cụm bộ tác động điện bao gồm: động cơ điện (motor) xoay chiều hoặc một chiều, hộp số giảm tốc bánh răng, bộ công tắc hành trình (limit switch) giới hạn góc quay 0 - 90 độ, cụm cam chỉnh hành trình, bảng chỉ báo vị trí cơ khí kèm đèn LED, cầu đấu dây (terminal block) và tay quay phụ dùng khi mất điện. Vỏ bộ tác động được đúc kín đạt tiêu chuẩn IP67, có gioăng cao su bảo vệ và lớp sơn chống tia UV.
Khi cần bảo trì, kỹ thuật viên chỉ cần tháo bốn bulong mặt bích kết nối để tách bộ tác động ra khỏi thân van mà không phải tháo van khỏi đường ống, giúp rút ngắn thời gian dừng hệ thống.
Nguyên lý chung của van bướm điện là chuyển điện năng thành mô-men xoắn quay trục van một góc 0 - 90 độ. Ở vị trí 0 độ, đĩa van vuông góc với dòng chảy và van đóng hoàn toàn; ở vị trí 90 độ, đĩa van song song với dòng chảy và van mở hoàn toàn. Lưu lượng tỷ lệ gần đúng với góc mở của đĩa.
Với chế độ tuyến tính, cần đặc biệt chú ý việc cân chỉnh điểm không và điểm toàn thang (zero - span) sau khi lắp đặt, đồng thời kiểm tra tính ổn định của nguồn cấp để tránh hiện tượng van dao động liên tục gây mài mòn gioăng.
Với cấu hình thân nhôm ADC12, đĩa inox SCS13 và gioăng EPDM, van bướm điện Tomoe 700Z-NEL phù hợp nhất với các môi trường nước sạch, nước tuần hoàn và chất lỏng có tính ăn mòn nhẹ. Các nhóm ứng dụng tiêu biểu gồm:
Với môi trường hóa chất ăn mòn mạnh, axit đậm đặc hoặc nước biển, cần chọn loại vật liệu thân và gioăng chuyên dụng khác; quý khách nên trao đổi trực tiếp với bộ phận kỹ thuật để được tư vấn mã hàng phù hợp thay vì dùng cấu hình tiêu chuẩn.
Trước khi đấu nối, cần ngắt nguồn cấp và xác nhận đúng điện áp ghi trên tem bộ tác động. Cáp điện nên đi trong máng hoặc ống bảo vệ, đầu cáp vào hộp đấu dây phải dùng gioăng cao su để duy trì cấp bảo vệ IP67.
Với hệ thống điều khiển tuyến tính, sau khi đấu nối cần chạy chế độ hiệu chuẩn (auto-calibration) nếu bộ tác động hỗ trợ, hoặc chỉnh thủ công điểm 0% và 100% tương ứng tín hiệu 4mA và 20mA để đảm bảo độ chính xác điều tiết lưu lượng.
| Hiện tượng | Nguyên nhân thường gặp | Cách khắc phục |
|---|---|---|
| Van không quay dù có tín hiệu lệnh | Mất nguồn cấp, cháy cầu chì, đứt dây điều khiển, công tắc hành trình đã ngắt | Kiểm tra điện áp tại cầu đấu dây, đo thông mạch dây lệnh, kiểm tra vị trí cam limit switch |
| Động cơ nóng, có tiếng ù nhưng không chạy | Kẹt đĩa van do cặn bẩn, gioăng bị ép quá mức, hộp số khô mỡ | Ngắt điện, dùng tay quay phụ kiểm tra độ trơn, vệ sinh lòng van, kiểm tra lực siết bulong mặt bích |
| Rò rỉ lưu chất qua mép gioăng ra ngoài | Gioăng lão hóa, rách khi lắp, siết bulong không đều, áp lực vượt định mức | Thay gioăng EPDM mới, siết lại bulong theo thứ tự chéo góc, kiểm tra áp lực vận hành thực tế |
| Tín hiệu phản hồi sai lệch so với thực tế | Chưa cân chỉnh zero - span, nhiễu tín hiệu, đứt dây phản hồi | Hiệu chuẩn lại điểm 4mA và 20mA, dùng cáp chống nhiễu, kiểm tra cầu đấu dây phản hồi |
| Mất điện đột ngột, van đứng nguyên tại chỗ | Bộ tác động không có chức năng tự trả về, cần thao tác thủ công | Dùng tay quay phụ hoặc lục giác trên đỉnh bộ tác động để quay trục về vị trí mong muốn |
| Đèn chỉ báo không sáng dù van hoạt động | Hỏng bóng LED, lỏng giắc kết nối bảng chỉ báo | Kiểm tra lại giắc cắm, thay bảng chỉ báo nếu cần |
Để chủ động xử lý khi mất điện, nên ghi rõ vị trí tay quay phụ và hướng quay đóng/mở lên nhãn dán tại hiện trường. Với hệ thống quan trọng, có thể bổ sung bộ lưu điện hoặc chọn bộ tác động có chức năng trả về theo yêu cầu thiết kế.
Giá van bướm điện Tomoe 700Z-NEL phụ thuộc vào ba nhóm yếu tố chính: kích cỡ van (DN40 đến DN300), loại bộ tác động (On/Off tiêu chuẩn hay tuyến tính 4-20mA/0-10V có chi phí cao hơn), và điện áp nguồn cấp (220VAC, 24VDC hoặc 380VAC). Ngoài ra, yêu cầu về vật liệu gioăng NBR thay cho EPDM hoặc yêu cầu bổ sung phụ kiện như tiếp điểm phụ, bộ gia nhiệt chống sương cũng ảnh hưởng đến giá thành.
Để nhận báo giá chính xác, quý khách vui lòng cung cấp: kích cỡ DN, tiêu chuẩn mặt bích, áp lực làm việc, lưu chất và nhiệt độ vận hành, chế độ điều khiển mong muốn và số lượng cần cho công trình. Bộ phận kinh doanh sẽ phản hồi báo giá chi tiết kèm thời gian giao hàng.
Nhận báo giá ngay: Gọi hotline 09 1800 6799 hoặc gửi yêu cầu về email [email protected] để được báo giá van bướm điện Tomoe 700Z-NEL kèm chiết khấu cho dự án.
Không nên dùng cấu hình tiêu chuẩn cho hóa chất ăn mòn mạnh. Thân nhôm ADC12 và đĩa inox SCS13 cùng gioăng EPDM chỉ phù hợp với nước sạch, nước thải sinh hoạt, nước tuần hoàn và dung dịch ăn mòn nhẹ. Với axit đậm đặc, kiềm mạnh hoặc nước biển, cần chọn dòng van có vật liệu thân và gioăng chuyên dụng như PVDF, nhựa hoặc inox cao cấp hơn.
Bộ tác động tiêu chuẩn sẽ duy trì nguyên vị trí đĩa van tại thời điểm mất điện. Kỹ thuật viên có thể dùng tay quay phụ hoặc đầu lục giác trên đỉnh bộ tác động để quay trục van về vị trí mong muốn. Nếu hệ thống yêu cầu van phải tự đóng hoặc tự mở khi mất điện, cần đặt cấu hình bộ tác động có chức năng trả về ngay từ khi chọn hàng.
Điểm khác biệt chủ yếu nằm ở vật liệu thân van và dải áp lực thiết kế. Dòng 700Z sử dụng thân hợp kim nhôm ADC12 với ưu điểm nhẹ và chống ăn mòn trong môi trường nước, trong khi các dòng như 700G hoặc 840T thường dùng thân gang hoặc vật liệu khác để đáp ứng áp lực và môi trường khắc nghiệt hơn. Việc chọn dòng nào phụ thuộc vào áp lực làm việc, lưu chất và yêu cầu tải trọng của tuyến ống.
Có, nếu đặt cấu hình bộ tác động loại tuyến tính (Modulating). Bản On/Off tiêu chuẩn chỉ nhận lệnh đóng mở. Quý khách cần nêu rõ yêu cầu tín hiệu điều khiển và tín hiệu phản hồi ngay khi yêu cầu báo giá để nhà cung cấp cấu hình đúng.
Tùy kích cỡ và số lượng, hàng có sẵn kho sẽ được giao trong thời gian ngắn; các size đặt riêng sẽ có thời gian giao hàng cụ thể theo xác nhận đơn hàng. Hồ sơ đi kèm gồm chứng chỉ CO/CQ, catalogue kỹ thuật, phiếu bảo hành và hướng dẫn lắp đặt.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp cho các công trình dân dụng, công nghiệp và nhà máy trên toàn quốc. Chúng tôi hỗ trợ khách hàng từ khâu chọn thiết bị theo bản vẽ, báo giá, cung cấp hồ sơ chất lượng đến hướng dẫn lắp đặt và bảo trì trong quá trình sử dụng.
Quý khách đang cần báo giá van bướm điện Tomoe 700Z-NEL cho công trình hoặc cần tư vấn chọn size theo đường ống thực tế, hãy liên hệ ngay với chúng tôi để được hỗ trợ kỹ thuật và nhận báo giá chi tiết. Đừng quên tham khảo thêm danh mục van bướm điều khiển điện và van công nghiệp Tomoe Nhật Bản để lựa chọn giải pháp phù hợp nhất cho hệ thống của bạn.
