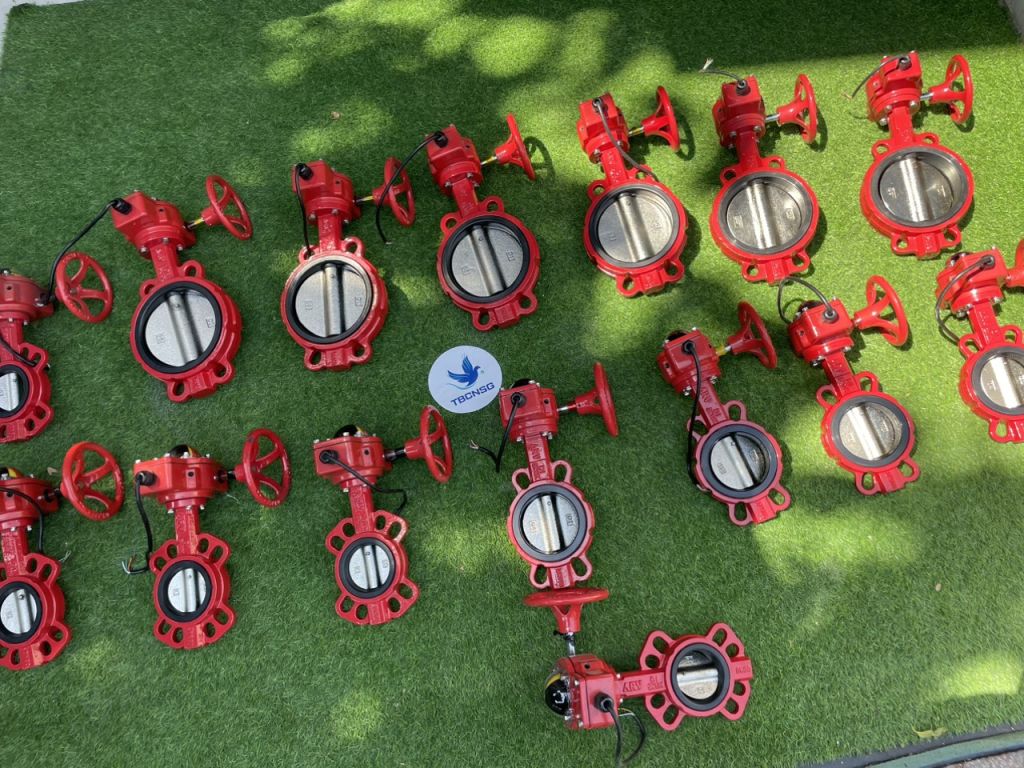

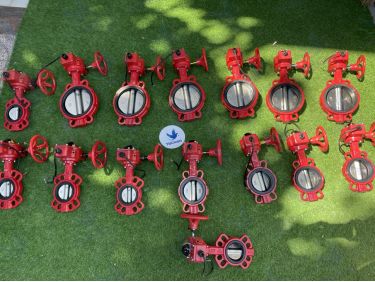

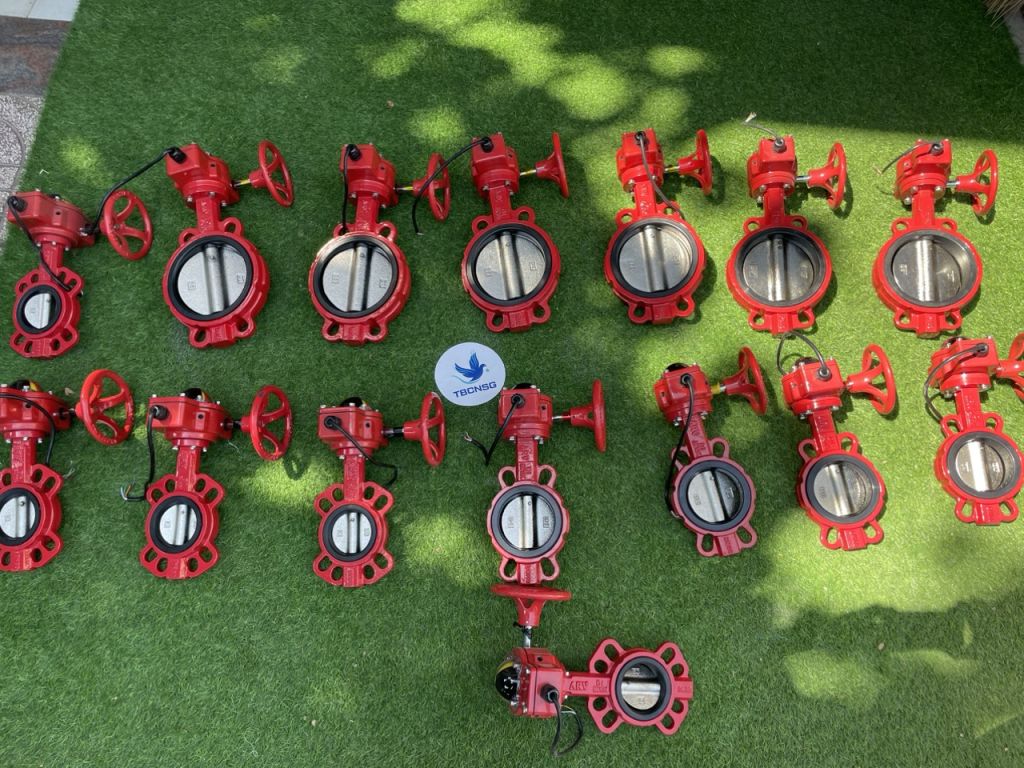

Van bướm điện ARV ABFS650 dạng Wafer

Trong lĩnh vực công nghiệp hiện đại, việc kiểm soát dòng chảy và giám sát trạng thái thiết bị từ xa đóng vai trò then chốt trong việc đảm bảo vận hành an toàn, hiệu quả và tiết kiệm chi phí. Van bướm điện ARV ABFS650 dạng Wafer (kẹp bích) là một giải pháp toàn diện, tích hợp giữa cơ cấu van bướm cơ học và hệ thống tín hiệu điện thông minh, đáp ứng nhu cầu khắt khe của các hệ thống phòng cháy chữa cháy (PCCC) và cấp thoát nước quy mô lớn. Bài viết này sẽ cung cấp một cái nhìn chi tiết, chuyên sâu về sản phẩm, từ đặc điểm kỹ thuật, cấu tạo, nguyên lý hoạt động, ưu điểm vượt trội, cho đến ứng dụng thực tế và hướng dẫn lựa chọn, bảo trì, nhằm mang đến cho người đọc, các kỹ sư, nhà thầu và chủ đầu tư những thông tin hữu ích nhất.

1. Tổng quan về van bướm điện ARV ABFS650 dạng Wafer

Van bướm điện ARV ABFS650 dạng Wafer là thiết bị công nghiệp thế hệ mới, được thiết kế để đáp ứng đồng thời hai chức năng quan trọng: điều khiển đóng/mở dòng chảy bằng tín hiệu điện và giám sát trạng thái hoạt động thực tế của van từ xa thông qua hộp công tắc giám sát (tamper switch). Sản phẩm thuộc dòng van bướm tín hiệu điện, có kết nối dạng Wafer (kẹp giữa hai mặt bích), mang lại sự linh hoạt cao trong lắp đặt và bảo trì. Với dải kích thước phong phú từ DN65 đến DN300 và áp lực làm việc tiêu chuẩn PN16, van ARV ABFS650 phù hợp với đa số các ứng dụng trong hệ thống ống áp lực trung bình và cao.

Điểm nhấn đặc biệt của sản phẩm chính là tích hợp hộp công tắc giám sát trạng thái đóng/mở (tamper switch). Thiết bị này cho phép truyền tín hiệu trạng thái của van (đang mở hoàn toàn, đang đóng hoàn toàn hoặc ở vị trí trung gian) về tủ điều khiển trung tâm hoặc hệ thống quản lý tòa nhà (BMS - Building Management System). Điều này cực kỳ quan trọng trong các hệ thống PCCC, nơi việc đảm bảo van luôn ở trạng thái sẵn sàng hoạt động (thường là mở) là yêu cầu bắt buộc để hệ thống chữa cháy có thể phản ứng tức thời khi có sự cố hỏa hoạn.

Van bướm ARV ABFS650 không chỉ là một thiết bị cơ khí đơn thuần mà còn là một phần tử thông minh trong mạng lưới tự động hóa, góp phần nâng cao độ tin cậy, giảm thiểu rủi ro và tối ưu hóa chi phí vận hành cho các nhà máy, tòa nhà cao tầng, trung tâm thương mại và các công trình hạ tầng kỹ thuật.

2. Đặc điểm kỹ thuật chi tiết

Để hiểu rõ hơn về khả năng vận hành và độ bền bỉ của van bướm điện ARV ABFS650, chúng ta cần đi sâu vào phân tích các đặc điểm kỹ thuật cốt lõi cấu thành nên sản phẩm.

2.1. Thân van và vật liệu chế tạo

Chất liệu thân: Van bướm ARV ABFS650 sử dụng thân van làm từ gang dẻo (Ductile Iron), còn được biết đến với tên gọi gang cầu. Đây là loại vật liệu có độ bền cơ học cao, khả năng chịu va đập và chịu áp lực tốt, vượt trội so với gang xám thông thường. Cấu trúc vi thể của gang dẻo với các hạt graphit dạng cầu giúp vật liệu có độ dẻo dai đáng kể, giảm thiểu nguy cơ nứt vỡ do sốc nhiệt hoặc áp lực đột ngột.

Lớp phủ bề mặt: Toàn bộ bề mặt thân van, bao gồm cả bên trong và bên ngoài, được phủ một lớp sơn Epoxy chất lượng cao. Lớp sơn này có tác dụng chống ăn mòn, chống oxy hóa và chịu được tác động của hóa chất, môi trường ẩm ướt hoặc khắc nghiệt. Cụ thể, lớp phủ Epoxy mang lại những lợi ích sau:

• Bảo vệ thép nền khỏi sự tấn công của các tác nhân ăn mòn như hơi nước, muối, axit, bazơ có trong môi trường nước thải hoặc công nghiệp.
• Tăng tuổi thọ sản phẩm, giảm thiểu chi phí bảo trì, thay thế trong suốt vòng đời dự án.
• Đảm bảo tính thẩm mỹ, bề mặt nhẵn mịn, giảm ma sát dòng chảy và hạn chế bám bẩn.

2.2. Kiểu kết nối Wafer (kẹp bích)

Van ARV ABFS650 được thiết kế với kiểu kết nối Wafer, hay còn gọi là kiểu kẹp. Đặc điểm của kiểu kết nối này là thân van không có hai mặt bích riêng biệt mà chỉ là một phần hình trụ mỏng, được kẹp chặt giữa hai mặt bích của đường ống thông qua các bu lông xuyên. Thiết kế này mang lại nhiều ưu điểm vượt trội:

• Tiết kiệm không gian và trọng lượng: Van Wafer có chiều dài kết nối ngắn hơn đáng kể so với van bướm dạng bích truyền thống, giúp giảm tải trọng lên kết cấu đường ống và tiết kiệm diện tích lắp đặt, đặc biệt quan trọng trong các không gian chật hẹp như hầm kỹ thuật, phòng máy bơm.
• Chi phí thấp hơn: Ít vật liệu chế tạo hơn và quá trình gia công đơn giản hơn giúp giá thành của van Wafer cạnh tranh hơn so với van bích.
• Dễ dàng lắp đặt và tháo dỡ: Việc kẹp van giữa hai bích ống giúp đơn giản hóa quá trình lắp ráp, không yêu cầu quá nhiều bu lông và mặt bích phức tạp.
• Tính tương thích cao: Van Wafer ABFS650 tương thích với nhiều tiêu chuẩn mặt bích khác nhau như DIN, ANSI, JIS, BS, giúp dễ dàng tích hợp vào các hệ thống hiện có mà không cần các phụ kiện chuyển đổi phức tạp.

2.3. Gioăng làm kín và vật liệu đĩa van

Gioăng làm kín: Van sử dụng gioăng làm kín bằng cao su tổng hợp EPDM (Ethylene Propylene Diene Monomer). Đây là vật liệu được đánh giá cao trong các ứng dụng cấp thoát nước và PCCC nhờ các đặc tính:

• Độ đàn hồi cao: Đảm bảo kín tuyệt đối ở cả hai chiều dòng chảy, ngay cả khi áp suất thay đổi hoặc có rung động.
• Khả năng chịu nhiệt và chịu lão hóa: EPDM chịu được nhiệt độ làm việc từ -40°C đến +120°C và có khả năng kháng ozone, tia UV, giúp kéo dài tuổi thọ gioăng trong điều kiện thời tiết khắc nghiệt.
• Kháng hóa chất: EPDM có khả năng kháng tốt với nhiều loại hóa chất thông thường, bao gồm axit loãng, kiềm và các dung dịch tẩy rửa.
• Tính kín khít: Đảm bảo không có hiện tượng rò rỉ ngay cả ở chế độ đóng hoàn toàn, bảo vệ an toàn cho hệ thống và môi trường xung quanh.

Đĩa van: Đĩa van (disc) được chế tạo bằng gang dẻo hoặc thép không gỉ, được gia công chính xác cao, đảm bảo tiếp xúc khít với gioăng EPDM để tạo độ kín tối ưu. Bề mặt đĩa van thường được phủ một lớp Epoxy hoặc niken để tăng khả năng chống mài mòn và ăn mòn.

2.4. Cơ cấu điều khiển điện và hộp tín hiệu

Bộ truyền động điện (Actuator): Van ARV ABFS650 được trang bị bộ truyền động điện với mô-men xoắn phù hợp cho từng kích thước van. Bộ truyền động này bao gồm một động cơ điện, hộp giảm tốc và bộ điều khiển tích hợp. Nó cho phép đóng/mở van nhanh chóng (thường từ 5 đến 30 giây tùy kích thước) chỉ bằng một tín hiệu điện (thường là 24VDC hoặc 220VAC) từ nút nhấn, công tắc, hoặc hệ thống điều khiển trung tâm.

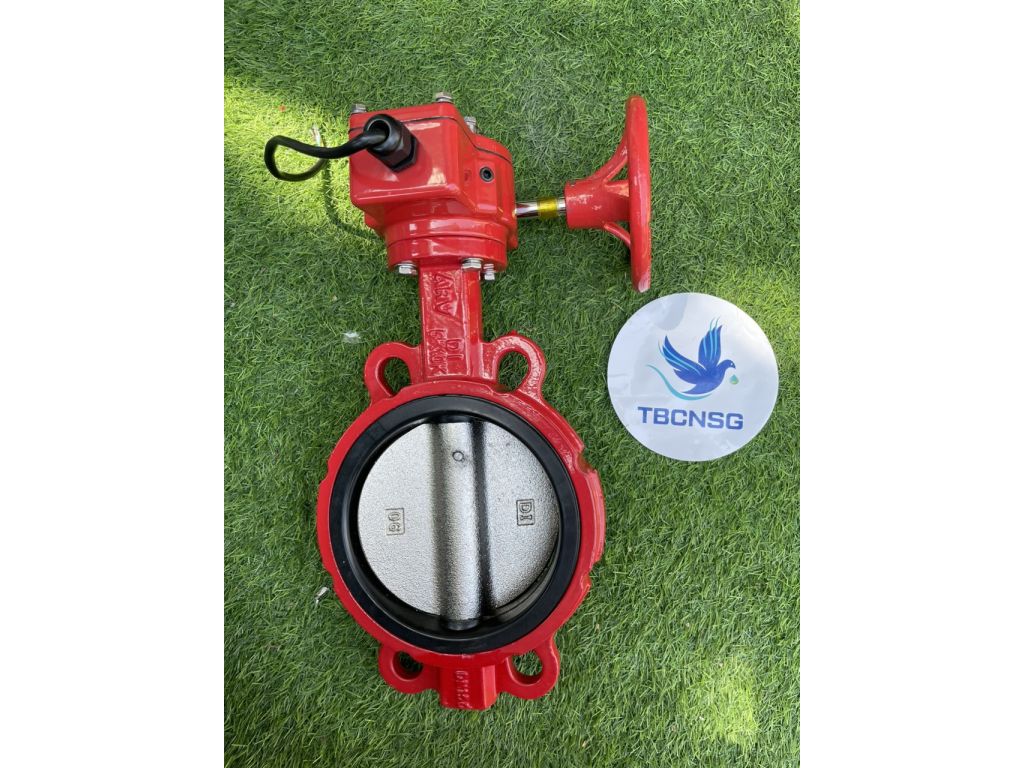

Hộp công tắc giám sát trạng thái (Tamper Switch): Đây là thành phần then chốt tạo nên giá trị vượt trội của van. Hộp công tắc bao gồm các vi công tắc (microswitch) được liên kết cơ học với trục van. Khi trục van xoay đến vị trí đóng (0°) hoặc mở (90°), các công tắc này sẽ thay đổi trạng thái (thường đóng hoặc thường mở) và gửi một tín hiệu điện trở về phòng điều khiển. Tín hiệu này có thể là dạng tiếp điểm khô (dry contact) hoặc tín hiệu analog 4-20mA, cho phép giám sát chính xác vị trí van từ xa.

Chức năng giám sát này đặc biệt quan trọng trong các ứng dụng PCCC: Khi van bị tác động hoặc đóng lại trái phép, tín hiệu cảnh báo sẽ ngay lập tức được gửi đến trung tâm báo cháy, giúp nhân viên vận hành có biện pháp xử lý kịp thời, đảm bảo hệ thống chữa cháy luôn trong trạng thái sẵn sàng.

2.5. Thông số kỹ thuật chính

3. Ưu điểm nổi bật và giá trị sử dụng

Van bướm điện ARV ABFS650 không chỉ đơn thuần đáp ứng các thông số kỹ thuật mà còn mang đến một loạt lợi ích thiết thực, giúp tối ưu hóa vận hành và giảm thiểu chi phí cho chủ đầu tư, nhà quản lý công trình.

3.1. Giám sát từ xa trạng thái van - Tính năng cốt lõi

Như đã đề cập, tính năng giám sát trạng thái đóng/mở từ xa là ưu điểm nổi bật nhất của van ABFS650. Thay vì phải cử nhân công đến từng vị trí lắp đặt để kiểm tra trực quan trạng thái van (đặc biệt là các van lắp đặt trên cao, trong khu vực nguy hiểm hoặc khó tiếp cận), kỹ sư vận hành chỉ cần ngồi tại phòng điều khiển trung tâm và quan sát bảng điều khiển. Hệ thống sẽ hiển thị tình trạng của từng van (màu xanh cho trạng thái mở, màu đỏ cho trạng thái đóng hoặc lỗi). Điều này mang lại những giá trị to lớn:

• Nâng cao an toàn: Trong hệ thống PCCC, tính năng này đảm bảo tuân thủ các quy định về phòng cháy chữa cháy. Các cơ quan chức năng có thể dễ dàng kiểm tra trạng thái của các van đầu mối, đảm bảo chúng luôn ở chế độ sẵn sàng.
• Phát hiện sự cố kịp thời: Ngay khi một van bị thay đổi trạng thái (do tác động vật lý, rung lắc hoặc sự cố cơ khí), tín hiệu cảnh báo sẽ lập tức được gửi về, cho phép xử lý nhanh chóng, giảm thiểu thiệt hại về người và tài sản.
• Giảm chi phí nhân công và thời gian: Loại bỏ hoàn toàn nhu cầu kiểm tra định kỳ bằng mắt thường tại hiện trường, giải phóng nguồn nhân lực cho các công việc bảo trì, sửa chữa chuyên sâu khác.
• Quản lý tập trung: Tích hợp dễ dàng vào hệ thống BMS hoặc SCADA, cho phép quản lý hàng trăm van cùng lúc một cách có hệ thống và hiệu quả.

3.2. Thiết kế mỏng nhẹ, tiết kiệm không gian

So với các loại van bướm dạng bích truyền thống, van Wafer ABFS650 có chiều dài cấu trúc ngắn hơn rất nhiều. Ưu điểm này mang lại lợi ích lớn trong các dự án có không gian hạn chế:

• Tiết kiệm diện tích mặt bằng: Cho phép bố trí các van gần nhau hơn trong các cụm đường ống, giảm kích thước tổng thể của trạm bơm, phòng máy.
• Giảm trọng lượng hệ thống: Trọng lượng nhẹ hơn giúp giảm tải trọng lên kết cấu đỡ và móng, từ đó giảm chi phí xây dựng công trình phụ trợ.
• Dễ dàng vận chuyển và lắp đặt: Van nhẹ hơn giúp dễ dàng bốc xếp, di chuyển và thao tác lắp đặt, đặc biệt tại các vị trí lắp đặt cao hoặc khó khăn.

3.3. Vận hành nhẹ nhàng và độ bền vượt trội

Bộ truyền động điện được thiết kế với mô-men xoắn vừa đủ, đảm bảo quá trình đóng/mở diễn ra nhẹ nhàng, êm ái, hạn chế tối đa va đập và rung động, bảo vệ gioăng và các chi tiết bên trong khỏi hư hỏng sớm. Sự kết hợp giữa thân gang dẻo bền chắc, lớp phủ Epoxy chống ăn mòn và gioăng EPDM chịu lực, chịu nhiệt tạo nên một sản phẩm có độ bền vượt trội, có thể hoạt động ổn định trong thời gian dài mà không cần bảo trì, bảo dưỡng thường xuyên.

3.4. Chi phí tối ưu cho tổng thể dự án

Khi đánh giá tổng chi phí sở hữu (Total Cost of Ownership - TCO), van ABFS650 mang lại hiệu quả kinh tế đáng kể:

• Giá thành sản phẩm cạnh tranh: Nhờ thiết kế Wafer tiết kiệm vật liệu và quy trình sản xuất hiện đại.
• Giảm chi phí lắp đặt: Do trọng lượng và kích thước nhỏ hơn, thời gian và nhân công lắp đặt giảm đáng kể.
• Tiết kiệm chi phí vận hành: Điện năng tiêu thụ cho bộ truyền động thấp, giảm chi phí bảo trì nhờ độ tin cậy cao.
• Tránh thiệt hại lớn: Tính năng giám sát từ xa giúp ngăn chặn các sự cố nghiêm trọng (cháy nổ, vỡ ống) nhờ phát hiện sớm bất thường, tiết kiệm chi phí khắc phục hậu quả.

4. Ứng dụng đa dạng trong công nghiệp và dân dụng

Với những đặc tính ưu việt, van bướm điện ARV ABFS650 tìm thấy ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt là các hệ thống yêu cầu độ tin cậy và an toàn cao.

4.1. Hệ thống phòng cháy chữa cháy (PCCC)

Đây là ứng dụng quan trọng và phổ biến nhất của van ABFS650. Trong các tòa nhà cao tầng, trung tâm thương mại, bệnh viện, trường học, nhà máy sản xuất, các van cần được lắp đặt tại các vị trí chiến lược như trên đường ống dẫn nước chính vào tòa nhà, tại các đầu mối khu vực, phía trước và sau máy bơm chữa cháy, tại các trụ cứu hỏa.

• Chức năng: Đảm bảo nguồn nước luôn sẵn sàng và có thể cô lập một khu vực cụ thể khi cần bảo trì hoặc khi xảy ra sự cố. Tín hiệu giám sát từ van cho phép trung tâm điều khiển biết chính xác van nào đang mở, van nào đang đóng, từ đó đưa ra quyết định vận hành phù hợp.
• Tuân thủ tiêu chuẩn: Sản phẩm đáp ứng các yêu cầu nghiêm ngặt của các tiêu chuẩn PCCC như TCVN 7336, NFPA 72 về hệ thống báo cháy và giám sát.

4.2. Hệ thống cấp thoát nước đô thị và công nghiệp

Trong các nhà máy xử lý nước cấp, nhà máy nước sạch, trạm bơm tăng áp, hệ thống cấp nước nóng lạnh trung tâm, van ABFS650 đóng vai trò quan trọng trong việc phân phối và điều tiết dòng chảy.

• Chức năng: Giám sát và điều khiển từ xa các van trên đường ống chính, ngăn chặn rò rỉ và thất thoát nước. Trong các nhà máy nước, nó giúp tự động hóa quy trình lọc, khử trùng và phân phối nước sạch đến từng hộ gia đình và khu công nghiệp.

4.3. Hệ thống HVAC và điều hòa không khí

Trong các hệ thống điều hòa không khí trung tâm (Chiller, AHU, FCU), van bướm điện được sử dụng để điều khiển dòng nước lạnh hoặc nước nóng đến các dàn trao đổi nhiệt. Khả năng giám sát trạng thái từ xa giúp quản lý hiệu quả vận hành hệ thống làm mát/sưởi ấm, tối ưu hóa tiêu thụ năng lượng.

4.4. Các ngành công nghiệp khác

Ngoài ra, van ABFS650 còn được ứng dụng trong các hệ thống xử lý nước thải, hệ thống tưới tiêu nông nghiệp quy mô lớn, các nhà máy hóa chất, thực phẩm và đồ uống nhờ khả năng chống ăn mòn và tính linh hoạt trong điều khiển.

5. So sánh van bướm điện ABFS650 với các giải pháp truyền thống

Để có cái nhìn rõ ràng hơn về lợi thế của van ABFS650, chúng ta hãy thực hiện một bảng so sánh chi tiết với van bướm tay gạt và van bướm bích truyền thống.

Từ bảng so sánh trên, có thể thấy rõ van bướm điện ABFS650 vượt trội hoàn toàn về tính năng tự động hóa, giám sát từ xa và tối ưu hóa chi phí vận hành, đáp ứng xu hướng phát triển của các công trình thông minh và hiện đại.

6. Hướng dẫn lựa chọn và bảo trì van bướm điện ARV ABFS650

Việc lựa chọn đúng chủng loại, kích thước van và thực hiện bảo trì định kỳ là yếu tố then chốt để đảm bảo hiệu suất và tuổi thọ của thiết bị.

6.1. Lựa chọn kích thước van (DN) và áp suất

Khi lựa chọn van, cần xác định chính xác các thông số vận hành của hệ thống:

• Lưu lượng dòng chảy: Tính toán dựa trên nhu cầu sử dụng nước hoặc yêu cầu thiết kế hệ thống PCCC. Kích thước van DN65 đến DN300 bao phủ hầu hết các nhu cầu từ vừa đến lớn.
• Áp suất làm việc: Đảm bảo áp suất tối đa của hệ thống không vượt quá PN16 (1.6 MPa). Đối với các hệ thống có áp suất cao hơn, cần xem xét các dòng van khác của ARV.
• Đường kính ống: Kích thước danh nghĩa (DN) của van phải phù hợp với đường kính ống. Van Wafer được thiết kế để lắp giữa các bích có kích thước tương ứng.
• Môi trường làm việc: Nước sạch, nước thải, nước muối, hóa chất... ảnh hưởng đến lựa chọn vật liệu gioăng và lớp phủ, mặc dù EPDM và Epoxy đáp ứng hầu hết các ứng dụng thông thường.
• Nhiệt độ: Với dải nhiệt độ -10°C đến +120°C, van ABFS650 phù hợp với phần lớn ứng dụng dân dụng và công nghiệp.

6.2. Lắp đặt đúng quy trình

Để đảm bảo van hoạt động chính xác và kín khít, cần tuân thủ nghiêm ngặt quy trình lắp đặt:

• Vệ sinh đường ống: Trước khi lắp đặt, phải vệ sinh sạch sẽ đường ống, loại bỏ bụi bẩn, xỉ hàn, mạt kim loại để không làm xước gioăng hoặc đĩa van.
• Định vị van: Van Wafer được kẹp giữa hai mặt bích. Cần căn chỉnh sao cho trục van thẳng hàng, các lỗ bu lông khớp nhau.
• Xiết bu lông đều tay: Sử dụng lực kế xiết bu lông theo thứ tự chéo đều, đảm bảo lực phân bố đều và không làm biến dạng thân van. Không xiết quá chặt có thể làm hỏng gioăng hoặc thân van.
• Đấu nối điện: Đấu nối dây dẫn nguồn và tín hiệu theo sơ đồ hướng dẫn, đảm bảo đúng cực và điện áp. Sử dụng cáp màn chống nhiễu cho tín hiệu giám sát.

6.3. Bảo trì và bảo dưỡng định kỳ

Mặc dù van ABFS650 có độ bền cao, việc thực hiện bảo trì định kỳ sẽ giúp phát hiện sớm các dấu hiệu bất thường và kéo dài tuổi thọ thiết bị.

• Kiểm tra trực quan: Định kỳ hàng tháng hoặc theo lịch trình, kiểm tra bề ngoài van, phát hiện các vết nứt, biến dạng, ăn mòn hoặc rò rỉ tại các mối nối.
• Kiểm tra vận hành: Thực hiện chu kỳ đóng/mở van (nếu điều kiện cho phép) để đảm bảo động cơ và cơ cấu truyền động hoạt động trơn tru, kiểm tra tín hiệu phản hồi về tủ điều khiển có chính xác không.
• Bôi trơn: Theo hướng dẫn của nhà sản xuất, tiến hành bôi trơn các ổ bi, bánh răng và trục quay bằng mỡ chuyên dụng định kỳ 6 tháng một lần.
• Kiểm tra gioăng: Kiểm tra tình trạng gioăng cao su, nếu phát hiện dấu hiệu khô cứng, nứt nẻ hoặc mất đàn hồi, cần thay thế ngay.
• Kiểm tra kết nối điện: Đảm bảo các đầu nối không bị lỏng, oxy hóa. Kiểm tra tín hiệu đầu ra của tamper switch bằng đồng hồ vạn năng.

7. Hướng dẫn mua hàng và báo giá

Để đặt mua van bướm điện ARV ABFS650 dạng Wafer, quý khách hàng cần cung cấp các thông tin chi tiết sau để nhận được báo giá chính xác và lời khuyên phù hợp nhất.

• Kích thước van (DN): Xác định rõ đường kính danh nghĩa của hệ thống ống đang sử dụng, từ DN65 đến DN300.
• Nguồn điện điều khiển: Cho biết điện áp nguồn sẵn có (24V, 110V, 220V) để lựa chọn bộ truyền động tương thích.
• Loại tín hiệu phản hồi mong muốn: Tiếp điểm khô (đóng/mở) hay tín hiệu analog 4-20mA (tín hiệu này cho biết góc mở chính xác).
• Nhu cầu sử dụng: Cho chúng tôi biết ứng dụng cụ thể (PCCC, cấp nước, HVAC...) để đưa ra tư vấn về vật liệu gioăng hoặc các tùy chọn đặc biệt nếu có.
• Số lượng: Số lượng van cần mua để có chính sách chiết khấu tốt nhất.
• Địa điểm nhận hàng và yêu cầu giao hàng: Để xác định chi phí vận chuyển và thời gian giao hàng.

Chúng tôi luôn sẵn sàng cung cấp báo giá cạnh tranh, hỗ trợ kỹ thuật miễn phí trong suốt quá trình lựa chọn, lắp đặt và vận hành. Mọi thắc mắc hoặc yêu cầu báo giá chi tiết, xin vui lòng liên hệ với bộ phận kinh doanh của chúng tôi để được hỗ trợ nhanh nhất.

8. Kết luận

Van bướm điện ARV ABFS650 dạng Wafer là sự lựa chọn thông minh, hiện đại cho các dự án yêu cầu tính tự động hóa và giám sát từ xa cao, đặc biệt trong lĩnh vực PCCC và cấp thoát nước. Với thiết kế bền bỉ, khả năng vận hành tin cậy, tính năng giám sát trạng thái đóng/mở và nhiều ưu điểm vượt trội về chi phí, sản phẩm đáp ứng hoàn hảo các yêu cầu khắt khe nhất của thị trường.

Việc áp dụng van ABFS650 không chỉ giúp nâng cao mức độ an toàn, tự động hóa mà còn mang lại hiệu quả kinh tế rõ rệt, khẳng định vị thế của chủ đầu tư trong việc sử dụng công nghệ tiên tiến. Để được tư vấn cụ thể hơn và sở hữu sản phẩm chất lượng với giá thành hợp lý, hãy liên hệ ngay với các kỹ sư và chuyên viên kinh doanh của chúng tôi.
