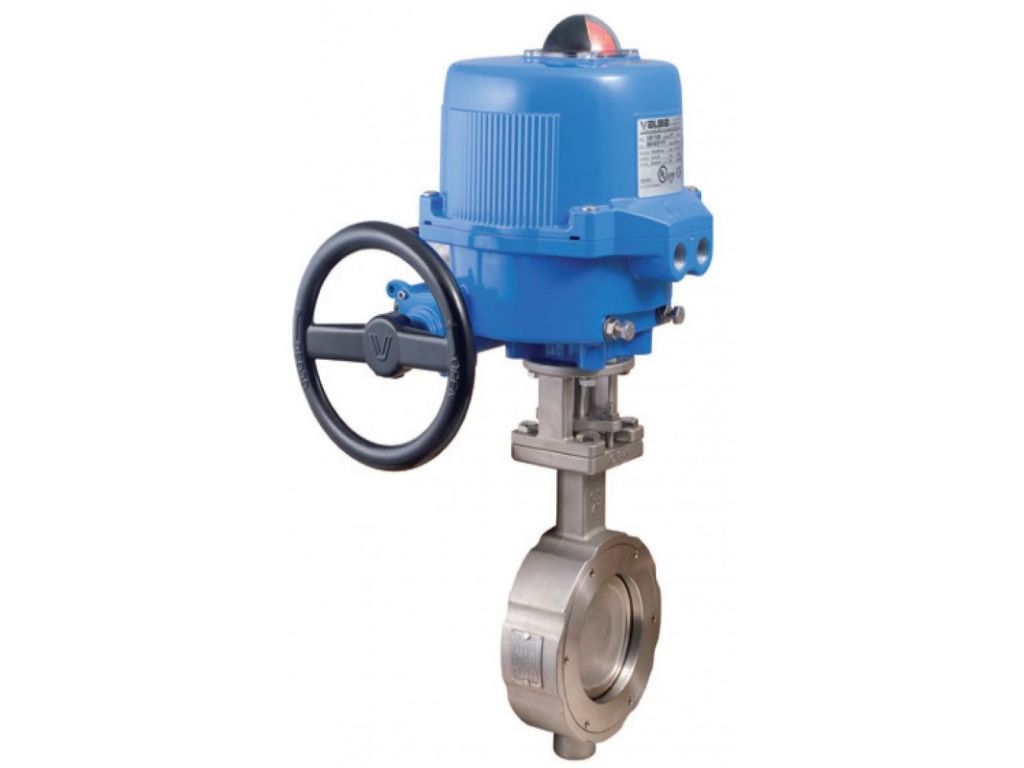

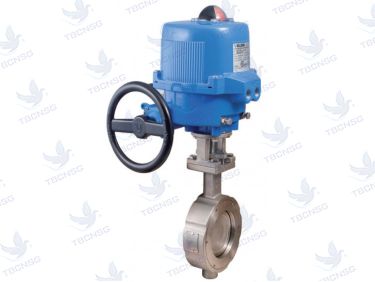

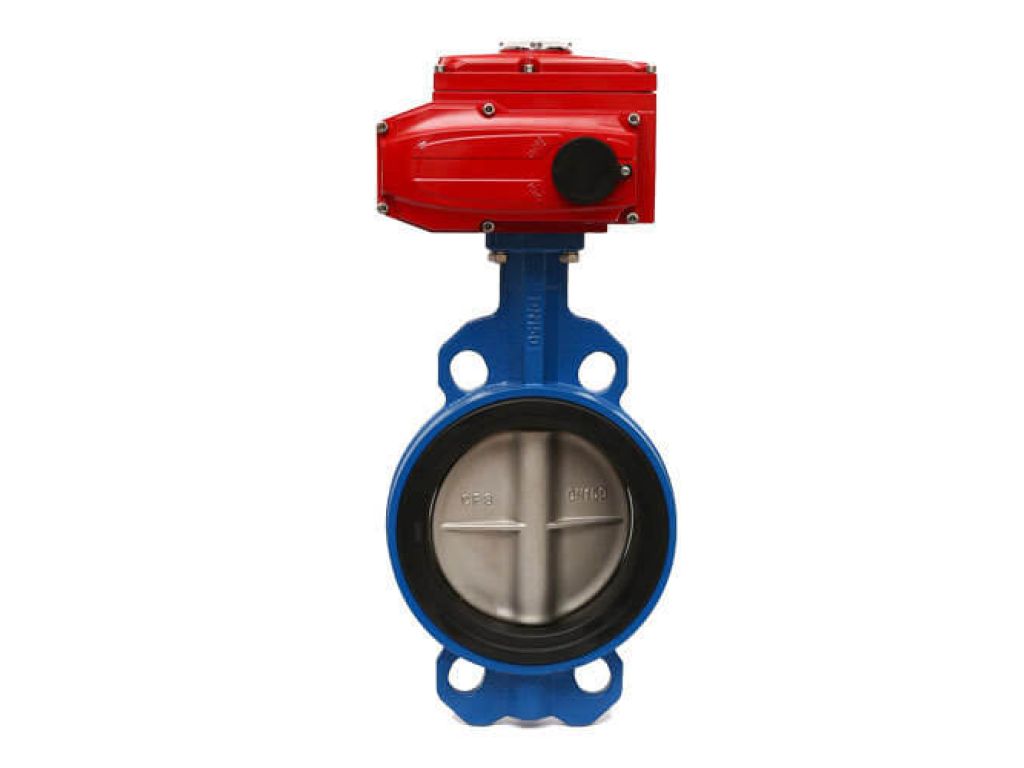

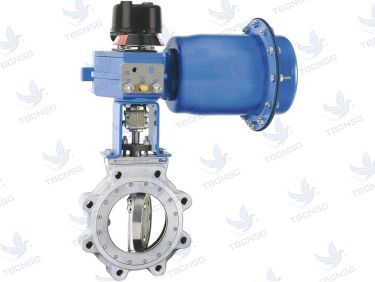

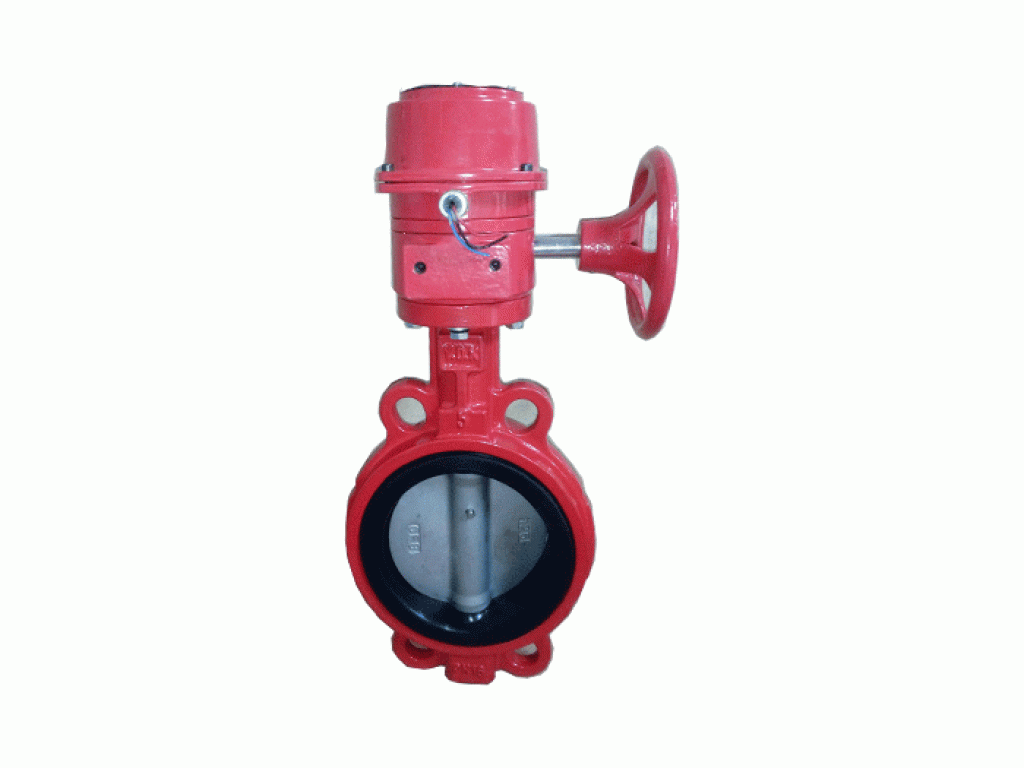

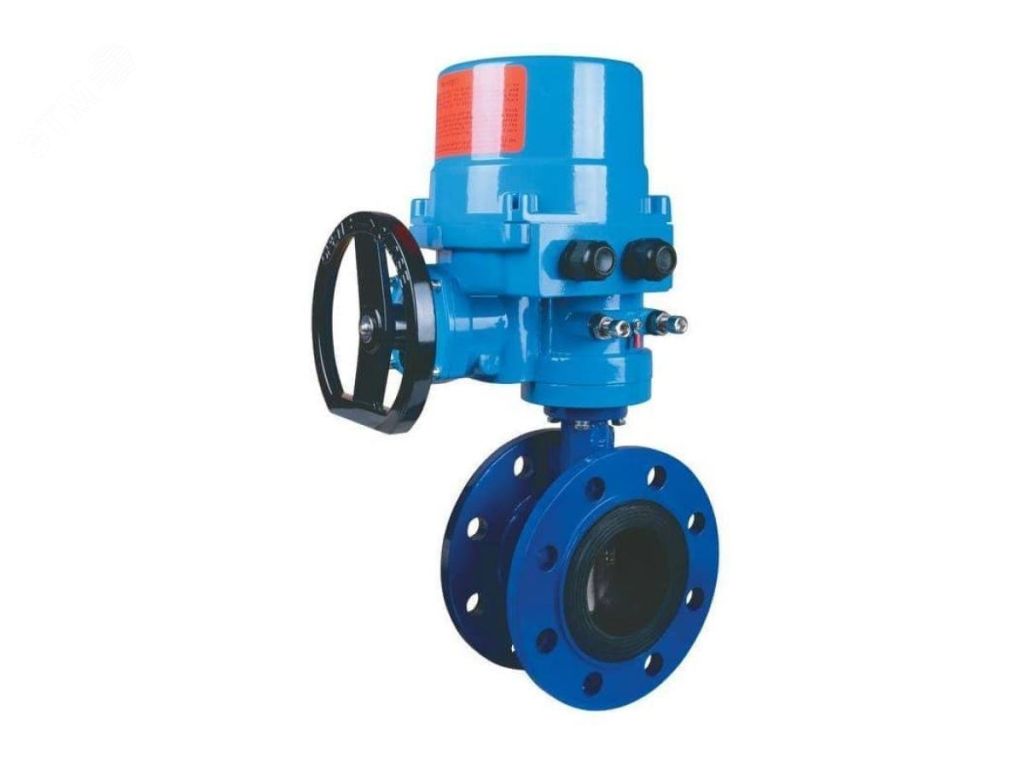

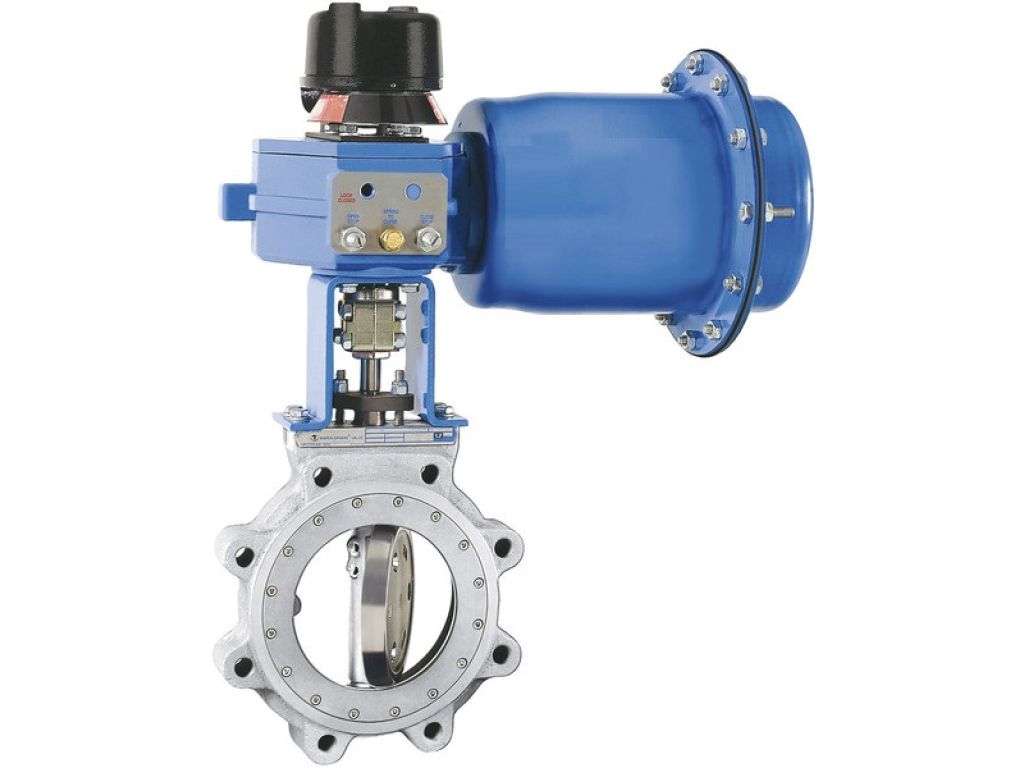

Van bướm điện Alohan là sản phẩm van công nghiệp được tạo thành từ sự kết hợp giữa thân van bướm (Butterfly Valve) và bộ điều khiển điện (Electric Actuator) do hãng Alohan - Hàn Quốc nghiên cứu, chế tạo. Bộ điện Alohan đóng vai trò là cơ cấu truyền động, nhận tín hiệu điện từ hệ thống điều khiển để quay trục van một góc 90 độ, qua đó đóng kín hoặc mở thông dòng chảy bên trong đường ống.
Trong thực tế vận hành, van bướm điện Alohan được dùng để đóng - mở hoặc điều tiết lưu lượng chất lưu (nước sạch, nước thải, hóa chất, dung dịch thực phẩm, khí nén...) một cách tự động, không cần đến thao tác của con người. Thiết bị giúp giảm nhân công vận hành, rút ngắn thời gian đóng mở và đặc biệt phù hợp với các hệ thống đã được tự động hóa hoặc điều khiển từ xa qua tủ điện, PLC, BMS.
Alohan là thương hiệu Hàn Quốc có bề dày kinh nghiệm trong lĩnh vực thiết bị truyền động điện công nghiệp. Bộ điều khiển điện Alohan được thiết kế theo tiêu chuẩn mặt bích kết nối ISO 5211, thuận tiện cho việc lắp ghép với nhiều dòng thân van bướm khác nhau như gang dẻo, inox 304, inox 316 hay nhựa UPVC. Với ưu thế xuất xứ Hàn Quốc, sản phẩm có chất lượng và độ bền vượt trội so với các dòng van giá rẻ nhập khẩu từ thị trường khác, trong khi mức giá vẫn dễ tiếp cận hơn nhiều so với các thương hiệu Châu Âu cùng phân khúc.
Khách hàng đang có nhu cầu tham khảo các dòng van bướm điều khiển bằng điện nói chung có thể xem thêm tại danh mục sản phẩm của công ty để so sánh nhiều thương hiệu khác nhau trước khi đưa ra quyết định.

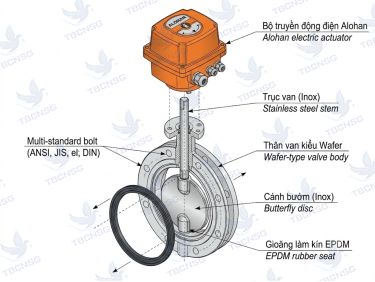

Một chiếc van bướm điều khiển điện Alohan hoàn chỉnh gồm hai bộ phận chính, được kết nối với nhau thông qua mặt bích chuẩn ISO 5211. Việc hiểu rõ cấu tạo của từng bộ phận giúp người dùng lựa chọn đúng chủng loại, đúng mô-men xoắn và bảo trì thiết bị đúng cách trong quá trình sử dụng.
Bộ điều khiển điện Alohan (Actuator)
Thân van bướm (Valve Body)
Nguyên lý hoạt động
Khi cấp điện, động cơ trong bộ điều khiển Alohan quay và truyền chuyển động qua hộp số giảm tốc, làm quay trục van một góc từ 0 đến 90 độ. Đĩa van gắn trên trục cũng xoay theo: khi đĩa van vuông góc với dòng chảy thì van đóng hoàn toàn, khi đĩa van song song với dòng chảy thì van mở hoàn toàn và lưu lượng đạt mức tối đa. Với dòng van tuyến tính, bộ điều khiển nhận tín hiệu 4-20mA từ tủ điều khiển và dừng đĩa van tại bất kỳ góc nào trong dải 0 đến 90 độ, nhờ đó điều tiết được lưu lượng chính xác theo yêu cầu công nghệ.
Khi mất điện thì van bướm điện Alohan vận hành như thế nào? Bộ điện Alohan được tích hợp sẵn tay quay phụ hoặc núm vô năng thủ công. Người vận hành chỉ cần tháo nắp bảo vệ, dùng tay quay hoặc cờ lê lục giác quay trục theo chiều mở hoặc chiều đóng là có thể thao tác van bình thường mà không cần nguồn điện.
Bảng dưới đây tổng hợp các thông số kỹ thuật cơ bản của van bướm điện Alohan, giúp kỹ sư và chủ đầu tư có căn cứ lựa chọn model phù hợp với điều kiện làm việc của hệ thống.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Thương hiệu bộ điện | Alohan |
| Xuất xứ | Hàn Quốc (Korea) |
| Dải kích cỡ (Size) | DN50 - DN600 (2 inch - 24 inch) |
| Chất liệu thân van | Gang dẻo, Inox 304, Inox 316, Nhựa UPVC/CPVC |
| Vật liệu đĩa van | Inox 304, Inox 316 |
| Gioăng làm kín | EPDM, PTFE (Teflon), NBR |
| Điện áp sử dụng | 220V AC, 24V DC, 380V AC (3 pha) |
| Dạng điều khiển | Đóng mở ON/OFF hoặc điều tiết tuyến tính (4-20mA / 0-10V) |
| Góc quay | 90 độ, sai số cho phép cộng trừ 5 độ |
| Áp lực làm việc | PN10, PN16, JIS 10K, ANSI 150LB |
| Nhiệt độ làm việc | Từ -10 độ C đến 180 độ C (tùy vật liệu gioăng) |
| Tiêu chuẩn kháng nước | IP67 / IP68 |
| Kiểu kết nối | Kẹp Wafer, Lug, mặt bích (Flanged) |
| Tiêu chuẩn mặt bích bộ điện | ISO 5211 |
Trên thực tế, mỗi kích cỡ van và mỗi vật liệu thân van sẽ yêu cầu bộ điện có mô-men xoắn (Torque) khác nhau. Việc chọn đúng mô-men xoắn ngay từ đầu giúp van đóng mở êm ái, không bị kẹt và kéo dài tuổi thọ động cơ. Quý khách chưa rõ nên chọn model nào có thể liên hệ bộ phận kỹ thuật để được tư vấn miễn phí theo thông số đường ống thực tế.
4.1. Phân loại theo cơ chế điều khiển
4.2. Phân loại theo chất liệu thân van
4.3. Phân loại theo kiểu kết nối
Nếu quý khách đang cân nhắc giữa hai dạng điều khiển, có thể tham khảo thêm bài viết hướng dẫn phân biệt dạng ON/OFF và van điều khiển tuyến tính 4-20mA để hiểu rõ hơn về ứng dụng của từng loại.

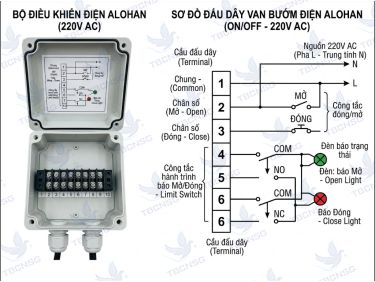

Sơ đồ đấu nối dây điện
Với dòng van ON/OFF, bộ điện Alohan thường có các chân đấu cơ bản sau: chân chung (Neutral), chân điều khiển mở (Open), chân điều khiển đóng (Close), chân tiếp địa và các chân tín hiệu phản hồi vị trí (Limit Switch) nếu cần đưa về tủ điều khiển. Khi cấp điện vào chân Open, động cơ quay theo chiều mở cho đến khi chạm công tắc hành trình và dừng lại; tương tự với chân Close cho chiều đóng.
Với dòng van tuyến tính, ngoài các chân nguồn còn có hai chân nhận tín hiệu điều khiển 4-20mA (hoặc 0-10V) và hai chân xuất tín hiệu phản hồi vị trí về PLC. Việc đấu đúng chiều cực tín hiệu là yếu tố quyết định van có điều tiết đúng hay không.
Các bước lắp đặt chuẩn
Lưu ý an toàn: Tuyệt đối không cấp sai điện áp và không đấu lộn dây pha với dây trung tính, vì đây là nguyên nhân phổ biến nhất gây cháy motor và hỏng bo mạch điều khiển. Nên lắp thêm aptomat và thiết bị bảo vệ quá dòng cho mạch cấp nguồn của bộ điện.
Quý khách chưa rõ cách đấu dây cho từng model cụ thể, hãy liên hệ đội ngũ kỹ thuật của chúng tôi để được hỗ trợ trực tiếp, tránh tự ý đấu nối khi chưa nắm rõ sơ đồ.
Giá van bướm điện Alohan phụ thuộc vào nhiều yếu tố khác nhau, do đó mỗi dự án sẽ có mức báo giá riêng. Các yếu tố quyết định chính bao gồm:
Bảng dưới đây là khoảng giá tham khảo để khách hàng dự toán ngân sách. Mức giá thực tế có thể thay đổi theo thời điểm, số lượng đơn hàng và yêu cầu kỹ thuật cụ thể của từng dự án.
| Kích cỡ van | Dạng điều khiển | Khoảng giá tham khảo (VNĐ) |
|---|---|---|
| DN50 - DN80 (thân gang) | ON/OFF 220V | 3.500.000 - 5.500.000 |
| DN100 - DN150 (thân gang) | ON/OFF 220V | 6.000.000 - 9.500.000 |
| DN50 - DN100 (thân inox) | Tuyến tính 4-20mA | 8.500.000 - 14.000.000 |
| DN200 trở lên | ON/OFF hoặc tuyến tính | Liên hệ báo giá theo dự án |
Để nhận báo giá chính xác và ưu đãi chiết khấu dự án, quý khách vui lòng cung cấp các thông tin: kích cỡ đường ống, môi chất làm việc, áp lực và nhiệt độ vận hành, điện áp sử dụng và dạng điều khiển mong muốn. Bộ phận kinh doanh sẽ phản hồi báo giá chi tiết trong thời gian sớm nhất.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao tại thị trường Việt Nam. Chúng tôi phân phối van bướm điện chính hãng cùng nhiều dòng bộ điều khiển điện Alohan Korea với cam kết rõ ràng về nguồn gốc và chất lượng.
Thông tin liên hệ:
Bộ điện Alohan được tích hợp sẵn tay quay lục giác hoặc núm vô năng thủ công. Khi mất điện, người vận hành chỉ cần tháo nắp bảo vệ và quay tay theo chiều mong muốn để đóng hoặc mở van, sau đó đậy nắp lại và chờ có điện để vận hành tự động trở lại.
Có. Bộ điện Alohan được thiết kế theo tiêu chuẩn mặt bích kết nối ISO 5211, có thể lắp linh hoạt vào các thân van bướm inox, gang hoặc nhựa của nhiều thương hiệu khác nhau như Wonil, Automa, Kitz, Samwoo. Điều kiện cần là mô-men xoắn của bộ điện phải phù hợp với kích cỡ và áp lực làm việc của thân van.
Tùy thuộc vào model và kích cỡ van, thời gian hành trình quay 90 độ thường dao động từ 15 đến 30 giây. Thời gian đóng mở vừa phải giúp hạn chế hiện tượng búa nước (Water Hammer) và bảo vệ đường ống.
Sản phẩm có các phiên bản điện áp phổ biến là 220V AC, 24V DC và 380V AC ba pha. Khách hàng cần xác định rõ nguồn điện tại vị trí lắp đặt trước khi đặt hàng để tránh nhầm lẫn chủng loại.
Tem nhãn trên bộ điều khiển cần thể hiện rõ thương hiệu Alohan, model, điện áp, mô-men xoắn và xuất xứ Korea. Ngoài ra, hàng chính hãng luôn đi kèm bộ chứng từ CO/CQ do nhà sản xuất hoặc nhà nhập khẩu cung cấp, quý khách nên yêu cầu xem chứng từ trước khi nhận hàng.
Quý khách cần tư vấn kỹ thuật hoặc nhận báo giá van bướm điện Alohan cho công trình, vui lòng liên hệ hotline 09 1800 6799 hoặc gửi yêu cầu về email [email protected] để được hỗ trợ nhanh nhất.
