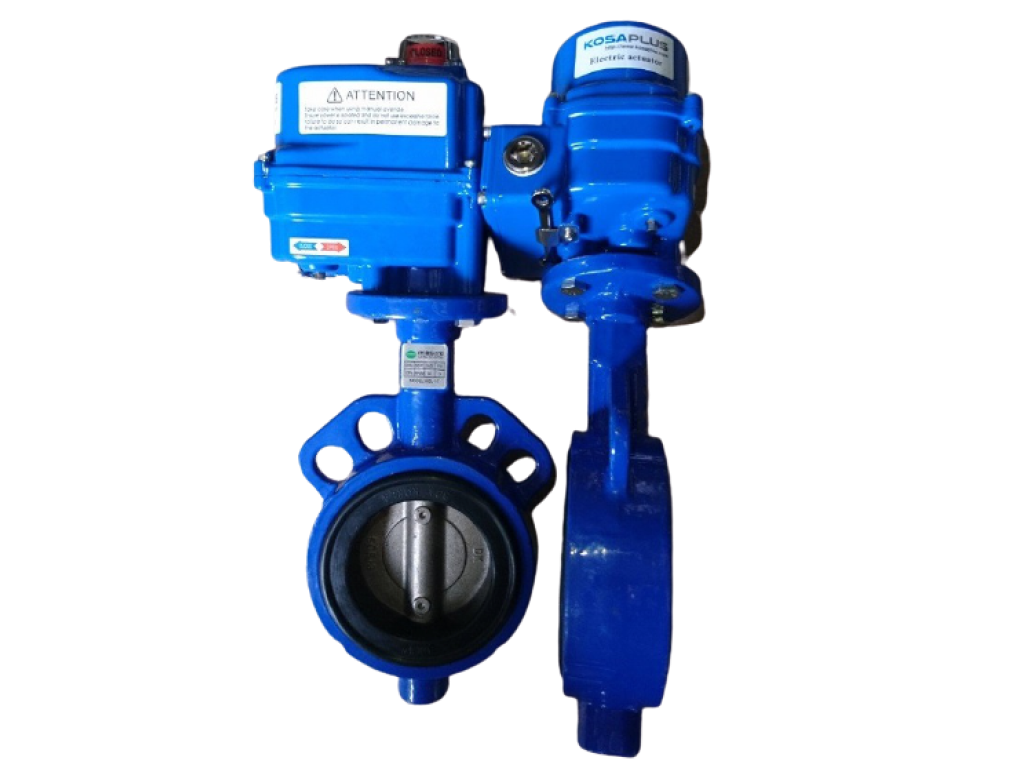

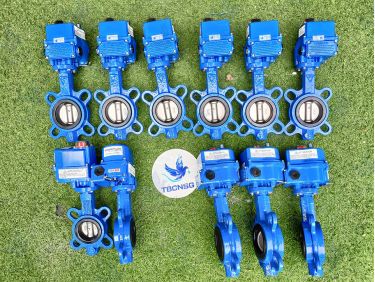

Van Bướm Điều Khiển Điện Kosaplus Hàn Quốc

Van bướm điều khiển điện Kosaplus là dòng van công nghiệp xuất xứ Hàn Quốc, đạt tiêu chuẩn kháng nước IP67/IP68, sử dụng điện áp 24V/220V/380V. Sản phẩm chuyên dùng cho các hệ thống xử lý nước thải, HVAC, PCCC và hóa chất với độ bền cao, vận hành tự động hóa chính xác.

1. Van bướm điều khiển điện Kosaplus là gì?

Kosaplus là thương hiệu thiết bị tự động hóa hàng đầu đến từ Hàn Quốc, tiền thân là công ty Samil Engineering với hơn 30 năm kinh nghiệm trong lĩnh vực sản xuất bộ truyền động điện. Van bướm điều khiển điện Kosaplus là sự kết hợp hoàn hảo giữa phần van cơ (thân van bướm) và bộ truyền động điện (Electric Actuator) mang thương hiệu Kosaplus, tạo nên một hệ thống đóng/mở và điều tiết lưu lượng tự động, chính xác cao.

Nguyên lý hoạt động:
Bộ điều khiển điện Kosaplus nhận nguồn điện đầu vào (24V AC/DC, 220V AC, hoặc 380V AC) và chuyển đổi điện năng thành mô-men xoắn thông qua một mô-tơ điện và hệ thống bánh răng truyền động được bôi trơn vĩnh viễn. Mô-men xoắn này sẽ tác động lên trục của van bướm, xoay đĩa van một góc từ 0 đến 90 độ. Ở góc 0 độ, van đóng hoàn toàn; ở góc 90 độ, van mở hoàn toàn.

Lý do kỹ sư ưu tiên chọn Kosaplus:
Bên cạnh độ bền và sự ổn định, một ưu điểm kỹ thuật quan trọng của dòng van bướm điều khiển điện Kosaplus là tốc độ đóng/mở được kiểm soát trong khoảng 15 đến 30 giây. Đây là điểm khác biệt cốt lõi so với các dòng van điều khiển khí nén có tốc độ đóng/mở tức thời (1-3 giây). Việc vận hành ở tốc độ chậm rãi, ổn định này mang lại lợi ích to lớn trong việc chống lại hiện tượng "búa nước" (Water Hammer). Búa nước là hiện tượng sóng áp suất va đập cực mạnh trong đường ống khi dòng chảy bị dừng hoặc đổi hướng đột ngột, có thể gây nứt vỡ đường ống, hỏng khớp nối và các thiết bị khác. Tốc độ 15-30 giây của Kosaplus cho phép dòng chảy giảm tốc từ từ, triệt tiêu hoàn toàn nguy cơ này, đảm bảo an toàn và tuổi thọ cho toàn bộ hệ thống.

2. Thông số kỹ thuật chung của Van bướm điện Kosaplus

Bảng dưới đây tổng hợp các thông số kỹ thuật tiêu chuẩn của một hệ thống van bướm điều khiển điện Kosaplus hoàn chỉnh, giúp bạn có cái nhìn tổng quan và lựa chọn chính xác.

3. Bảng tra mã Bộ điều khiển điện Kosaplus (KE Series) theo size ống

Để đảm bảo hiệu suất làm việc tối ưu và tuổi thọ lâu dài, việc chọn đúng model bộ điều khiển điện Kosaplus với mô-men xoắn phù hợp cho từng kích thước van là vô cùng quan trọng. Bảng tra cứu chi tiết dưới đây sẽ giúp kỹ thuật viên dễ dàng lựa chọn mã model chính xác.

4. Cấu tạo chi tiết Van bướm điều khiển điện Kosaplus

Một hệ thống van bướm điều khiển điện Kosaplus hoàn chỉnh được cấu thành từ hai phần chính, có thể tách rời và lắp ráp linh hoạt: Phần Van Bướm Cơ và Phần Bộ Điều Khiển Điện.

4.1. Phần Van Bướm Cơ

Đây là phần trực tiếp tiếp xúc với lưu chất, quyết định khả năng đóng kín và chịu áp của van.

• Thân van: Thường được chế tạo từ các vật liệu đa dạng để phù hợp với từng môi trường làm việc cụ thể. Các vật liệu phổ biến bao gồm Gang cầu (tiêu chuẩn GGG40, sơn phủ Epoxy chống gỉ sét), Inox 304/316 (dùng cho thực phẩm, hóa chất yếu), và Nhựa UPVC/CPVC (dùng cho môi trường axit, kiềm mạnh).

• Trục van và Đĩa van: Bộ phận chịu lực chính. Trục van và đĩa van thường được làm từ Inox 304 hoặc Inox 316, có độ bền cơ học cao, khả năng chống ăn mòn vượt trội, đảm bảo đóng mở nhẹ nhàng sau thời gian dài sử dụng.

• Gioăng làm kín (Seat): Đây là phần tử quyết định độ kín của van. Gioăng EPDM phổ biến cho nước sạch, nước thải. Gioăng PTFE (Teflon) được gia cố cho khả năng chịu nhiệt độ cao và chống chịu hầu hết các loại hóa chất ăn mòn.

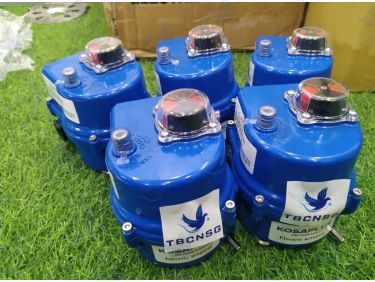

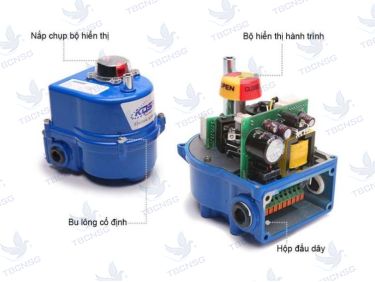

4.2. Phần Bộ Điều Khiển Điện Kosaplus (Electric Actuator)

Đây là "bộ não" và "trái tim" của hệ thống, mang thương hiệu Kosaplus Hàn Quốc với các đặc điểm nổi bật sau:

• Vỏ bộ truyền động: Được đúc từ hợp kim nhôm chất lượng cao, phủ bên ngoài một lớp sơn tĩnh điện Epoxy dày dặn. Thiết kế này đảm bảo khả năng chống va đập, chống ăn mòn và đặc biệt là đạt tiêu chuẩn kháng nước/bụi IP67 vượt trội, cho phép thiết bị hoạt động ổn định trong các môi trường khắc nghiệt ngoài trời hoặc khu vực thường xuyên ẩm ướt.

• Động cơ (Motor): Sử dụng mô-tơ bước đồng bộ, cho phép kiểm soát góc xoay chính xác, mô-men xoắn lớn và hoạt động êm ái, không gây tiếng ồn.

• Bảng mạch điều khiển: Trung tâm xử lý tín hiệu, nhận lệnh từ tủ điều khiển trung tâm và điều khiển motor hoạt động.

• Công tắc hành trình (Limit Switch): Hai công tắc hành trình cơ khí chính xác, giúp ngắt nguồn điện ngay lập tức khi van đạt đến vị trí đóng hoàn toàn (0°) hoặc mở hoàn toàn (90°), bảo vệ motor và van khỏi bị quá tải, hư hỏng.

• Tay quay phụ (Manual Override): Trang bị một vô lăng hoặc cần tay quay ở mặt trên của bộ truyền động, cho phép người vận hành đóng/mở van bằng cơ khí trong trường hợp mất điện hoặc cần bảo trì khẩn cấp. Cơ cấu tự động ngắt điện khi sử dụng tay quay để đảm bảo an toàn tuyệt đối.

• Bảng hiển thị trạng thái (Visual Indicator): Một núm hiển thị trực quan trên nóc bộ điều khiển, cho phép người vận hành biết chính xác góc mở của van (Đang Đóng, đang Mở, hay ở vị trí trung gian) từ xa mà không cần đến gần.

5. Phân loại van bướm điện Kosaplus phổ biến

Van bướm điều khiển điện Kosaplus không chỉ có một loại duy nhất, mà được phân loại đa dạng để đáp ứng mọi yêu cầu kỹ thuật của hệ thống.

5.1. Theo Dạng Vận Hành

• Đóng mở ON/OFF: Đây là loại phổ biến nhất, hoạt động như một công tắc, nhận tín hiệu điện áp kích thích để mở hoặc đóng van hoàn toàn. Phù hợp cho các hệ thống yêu cầu chặn dòng hoặc xả dòng chứ không cần điều tiết lưu lượng.

• Tuyến tính (Modulating 4-20mA): Loại này được tích hợp một bảng mạch điều khiển thông minh (Positioner), nhận tín hiệu analog 4-20mA hoặc 0-10VDC từ hệ thống giám sát trung tâm (PLC/SCADA). Bộ điều khiển sẽ tự động so sánh tín hiệu đầu vào với vị trí hiện tại và xoay đĩa van đến một góc chính xác tương ứng (ví dụ 12mA tương đương góc mở 45°) để điều tiết lưu lượng dòng chảy. Ứng dụng cho các bài toán cần kiểm soát lưu lượng, áp suất, nhiệt độ chính xác.

5.2. Theo Chất Liệu Thân Van

• Van bướm gang cánh inox điều khiển điện Kosaplus: Là sự lựa chọn kinh tế và phổ biến nhất trên thị trường hiện nay. Thân van bằng gang cầu bền bỉ, đĩa van bằng inox chống gỉ, gioăng EPDM làm kín tốt. Đây là giải pháp tối ưu chi phí cho các hệ thống nước sạch, nước thải, nước tuần hoàn HVAC.

• Van bướm toàn thân Inox điều khiển điện Kosaplus: Toàn bộ thân van, trục và đĩa van đều được chế tạo từ Inox 304 hoặc 316L. Loại này đáp ứng các yêu cầu khắt khe về vệ sinh an toàn thực phẩm (ngành sữa, bia, nước giải khát), dược phẩm, vi sinh và các môi trường hóa chất yếu, nước biển.

• Van bướm nhựa điều khiển điện Kosaplus: Thân và đĩa van được làm từ nhựa UPVC hoặc CPVC chất lượng cao. Đây là giải pháp số một cho các môi trường hóa chất ăn mòn mạnh như axit, kiềm, muối công nghiệp, nước thải có hóa chất, xi mạ... nơi mà kim loại dễ dàng bị phá hủy.

5.3. Theo Kiểu Kết Nối

• Kiểu Wafer (Kẹp): Loại này không có tai bích, được kẹp trực tiếp giữa hai mặt bích của đường ống bằng các bu lông dài xuyên suốt. Thiết kế nhỏ gọn, nhẹ, tiết kiệm không gian lắp đặt và chi phí. Tương thích với hầu hết các tiêu chuẩn mặt bích như JIS 10K, ANSI 150LB, BS PN10/16, DIN PN10/16.

• Kiểu Lug (Tai bích): Có các lỗ tai bích được ren sẵn trên thân van. Cho phép lắp đặt ở vị trí cuối đường ống và tháo một phía đường ống mà không ảnh hưởng đến phía còn lại.

• Kiểu Flange (Mặt bích): Thân van có mặt bích nguyên khối, kết nối trực tiếp với mặt bích đường ống. Loại này thường dùng cho các hệ thống yêu cầu độ cứng vững cao, áp lực lớn và kích cỡ van từ DN150 trở lên.

6. Sơ đồ đấu nối dây điện & Hướng dẫn lắp đặt

Việc lắp đặt và đấu nối điện chính xác là yếu tố sống còn để đảm bảo van bướm điều khiển điện Kosaplus vận hành an toàn và bền bỉ.

6.1. Nguyên lý đấu nối điện (Dạng ON/OFF)

Sơ đồ đấu nối dây điện cơ bản nhất cho dạng ON/OFF được in trực tiếp trên một tấm tem dán bên trong nắp bộ điều khiển. Nguyên lý như sau:

• Chân N (Neutral): Đây là dây chung, thường là dây Nguội (AC) hoặc 0V (DC). Đây là chân tham chiếu cho cả lệnh mở và lệnh đóng.

• Chân OPEN (Mở): Khi cấp điện áp điều khiển vào chân này (và dây N), mô-tơ sẽ quay để mở van đến vị trí 90°. Khi van mở hết, công tắc hành trình tự động ngắt mạch.

• Chân CLOSE (Đóng): Khi cấp điện áp điều khiển vào chân này (và dây N), mô-tơ sẽ quay ngược lại để đóng van về vị trí 0°. Tương tự, van sẽ tự ngắt khi đóng kín hoàn toàn.

Ngoài ra còn có các chân tín hiệu phụ để lấy trạng thái (Feedback) thông qua tiếp điểm khô (cặp tiếp điểm thường mở/thường đóng) về PLC hoặc đèn báo.

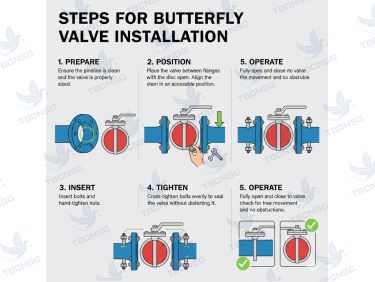

6.2. Các bước lắp đặt chuẩn kỹ thuật

• Bước 1: Kiểm tra và vệ sinh. Kiểm tra kỹ mặt bích của van và đường ống, đảm bảo không có vật lạ, ba via hay rỉ sét. Làm sạch bề mặt làm kín.

• Bước 2: Đưa van về vị trí lắp đặt. Đặt van bướm điều khiển điện Kosaplus ở trạng thái mở hé một góc nhỏ (khoảng 10-15 độ). Điều này giúp đĩa van không bị kẹt vào gioăng làm kín trong quá trình căn chỉnh, tránh làm rách hoặc biến dạng gioăng.

• Bước 3: Căn chỉnh và siết bu lông. Đưa van vào vị trí giữa hai mặt bích, căn chỉnh đồng tâm. Lắp gioăng làm kín mặt bích (không phải gioăng thân van). Lắp các bu lông và siết chặt đều tay theo nguyên tắc đối ứng (siết chéo góc) để đảm bảo lực phân bố đều, tránh gây nứt vỡ thân van.

• Bước 4: Đấu điện và vận hành thử. Mở nắp bộ điều khiển, đấu nối dây nguồn và tín hiệu đúng theo sơ đồ. Trước khi vận hành thử có tải (có dòng chảy), hãy vận hành không tải vài lần bằng cả điện và tay quay để kiểm tra sự trơn tru và chính xác của hành trình đóng/mở.

7. Bảng giá van bướm điều khiển điện Kosaplus mới nhất

Giá của một hệ thống van bướm điều khiển điện Kosaplus phụ thuộc vào rất nhiều yếu tố. Dưới đây là bảng giá tham khảo giả định cho dòng van gang cánh inox, kiểu Wafer, ON/OFF, điện áp 220VAC để bạn đọc dễ hình dung. (Đơn vị: VNĐ)

Lưu ý quan trọng về giá:

• Báo giá van bướm điện Kosaplus sẽ thay đổi đáng kể khi bạn lựa chọn van Inox 304/316 thay vì gang, hoặc chức năng Tuyến tính (4-20mA) thay vì ON/OFF.

• Yêu cầu về giấy tờ chứng nhận như CO/CQ (Chứng nhận xuất xứ/Chất lượng) cũng là một phần cấu thành giá.

• Để có bảng giá chiết khấu tốt nhất và chính xác cho dự án, vui lòng liên hệ trực tiếp với nhà cung cấp.



8. Hướng dẫn xử lý lỗi thường gặp (Troubleshooting)

Trong quá trình vận hành, có thể gặp một số lỗi không mong muốn. Dưới đây là bảng hướng dẫn xử lý nhanh các sự cố phổ biến.

9. Mua van bướm điều khiển điện Kosaplus chính hãng ở đâu?

Để đảm bảo bạn mua được sản phẩm van bướm điều khiển điện Kosaplus chính hãng, với chất lượng và dịch vụ tốt nhất, hãy lựa chọn nhà cung cấp dựa trên các tiêu chí sau:

• Giấy tờ chứng nhận đầy đủ: Nhà cung cấp uy tín luôn sẵn sàng cung cấp đầy đủ chứng từ CO (Certificate of Origin) và CQ (Certificate of Quality) cho sản phẩm, chứng minh nguồn gốc xuất xứ Hàn Quốc và chất lượng đạt tiêu chuẩn.

• Catalogue và tài liệu kỹ thuật: Cung cấp catalogue bản cứng hoặc file mềm chi tiết, giúp kỹ sư dễ dàng tra cứu mã model, kích thước và sơ đồ đấu nối.

• Hàng sẵn kho: Đối tác có lượng hàng tồn kho lớn, đa dạng về kích cỡ và chủng loại, đảm bảo tiến độ giao hàng nhanh nhất cho dự án.

• Chính sách bảo hành rõ ràng: Cam kết bảo hành chính hãng 12 đến 24 tháng, có trung tâm bảo hành và đội ngũ kỹ thuật sẵn sàng hỗ trợ.

• Hỗ trợ kỹ thuật tận tâm: Đội ngũ tư vấn chuyên môn cao, có thể hỗ trợ chọn model, hướng dẫn lắp đặt, xử lý lỗi tận nơi khi cần thiết.
