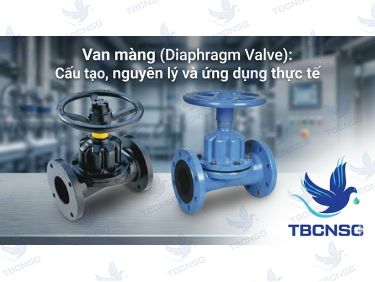

Van màng là một thiết bị kiểm soát dòng chảy đặc thù, đóng vai trò quan trọng trong các hệ thống đường ống đòi hỏi độ sạch cao hoặc xử lý lưu chất có tính ăn mòn mạnh. Trong kỹ thuật quốc tế, thiết bị này được gọi là Diaphragm Valve. Tại thị trường châu Á, trong tiếng Trung sản phẩm được gọi là 隔膜阀 (Gémó fá) và trong tiếng Nhật là ダイヤフラムバルブ (Daiyafuramu barubu). Tên gọi "van màng" xuất phát trực tiếp từ bộ phận quan trọng nhất của thiết bị là một màng ngăn linh hoạt, có khả năng tách biệt hoàn toàn cơ chế vận hành bên trên với lưu chất bên dưới.
Nhờ thiết kế kín kẽ và khả năng điều tiết lưu lượng chính xác, van màng được ứng dụng rộng rãi trong các ngành công nghiệp thực phẩm, dược phẩm, xử lý nước thải và hóa chất. Khác với van bi hay van cổng, dòng van này không có các khe hở hay hốc kẹt, giúp hạn chế tối đa sự tích tụ vi khuẩn hoặc cặn bẩn, đảm bảo tiêu chuẩn vệ sinh nghiêm ngặt.
Cấu tạo chi tiết của van màng
Một bộ van màng hoàn chỉnh được cấu thành từ các bộ phận chính sau đây, mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu để đáp ứng các điều kiện vận hành khắc nghiệt:
- Thân van (Body): Là phần tiếp xúc trực tiếp với lưu chất. Thân van thường được làm từ gang, thép không gỉ (SUS304, SUS316L) hoặc các loại nhựa kỹ thuật như PVC, CPVC, PVDF. Đối với các ứng dụng hóa chất, thân van kim loại thường được lót thêm một lớp PFA hoặc cao su để chống ăn mòn.
- Màng van (Diaphragm): Đây là "trái tim" của thiết bị. Màng van là một tấm đệm đàn hồi được làm từ cao su tổng hợp (EPDM, NBR) hoặc nhựa PTFE (Teflon). Nó có nhiệm vụ bịt kín dòng chảy và bảo vệ các bộ phận chuyển động bên trên khỏi sự tác động của lưu chất.
- Nắp van (Bonnet): Bộ phận này bao bọc cơ chế truyền động bên trên, giúp cố định màng van vào thân van thông qua các bu lông.
- Trục van (Stem) và Máy nén (Compressor): Trục van kết nối tay quay với máy nén. Khi xoay tay quay, máy nén sẽ ép màng van xuống hoặc nhấc lên để đóng/mở dòng chảy.
- Bộ truyền động (Actuator): Có thể là tay quay thủ công (Manual), bộ truyền động khí nén (Pneumatic) hoặc điện (Electric) tùy thuộc vào yêu cầu tự động hóa của hệ thống.
Các tiêu chuẩn chế tạo phổ biến cho dòng sản phẩm này bao gồm ASME B16.34, DIN 3202 hoặc BS 5156, đảm bảo tính đồng bộ và an toàn khi lắp đặt vào hệ thống đường ống công nghiệp.
Nguyên lý hoạt động của van màng
Nguyên lý vận hành của van màng dựa trên chuyển động tịnh tiến của màng ngăn linh hoạt. Cơ chế này diễn ra theo các giai đoạn logic như sau:
Trạng thái mở: Khi người vận hành xoay tay quay theo chiều mở hoặc bộ truyền động kích hoạt, trục van sẽ kéo máy nén lên phía trên. Lúc này, màng van do có tính đàn hồi hoặc được gắn cố định với máy nén sẽ được nhấc khỏi vị trí chặn dòng (yên van). Lưu chất có thể đi qua thân van một cách tự do.
Trạng thái đóng: Khi xoay tay quay theo chiều ngược lại, trục van đẩy máy nén xuống. Máy nén sẽ ép chặt màng van vào phần yên van (đối với loại Weir) hoặc đáy thân van (đối với loại Straight-through). Lực ép này tạo ra một rào cản kín khít tuyệt đối, ngăn chặn hoàn toàn dòng chảy.
Khả năng điều tiết: Van màng có đặc tính điều tiết lưu lượng khá tốt ở các vị trí mở một phần. Tuy nhiên, cần lưu ý rằng việc duy trì van ở vị trí gần đóng trong thời gian dài với áp suất cao có thể gây xói mòn màng van nhanh hơn bình thường.
Phân loại van màng phổ biến trên thị trường
Để lựa chọn đúng loại sản phẩm van màng phù hợp, kỹ sư cần nắm rõ các cách phân loại dựa trên kết cấu và vật liệu:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo kết cấu thân | Loại có vách ngăn (Weir) | Hành trình ngắn, độ kín cao, dùng cho điều tiết. |
| Theo kết cấu thân | Loại thẳng (Straight-through) | Dòng chảy thẳng, ít tổn thất áp suất, dùng cho bùn, chất rắn. |
| Theo vật liệu màng | EPDM, NBR, PTFE (Teflon) | PTFE chịu hóa chất tốt nhất, EPDM dùng cho nước và thực phẩm. |
| Theo kiểu vận hành | Tay quay, Khí nén, Điện | Khí nén thường dùng trong các môi trường chống cháy nổ. |
Hướng dẫn lựa chọn van màng phù hợp
Việc chọn đúng cataloge van màng không chỉ đảm bảo hiệu suất mà còn kéo dài tuổi thọ cho toàn hệ thống. Dưới đây là các thông số kỹ thuật cần đặc biệt lưu tâm:
- Áp suất làm việc (PN/Class): Phải đảm bảo áp suất định mức của van cao hơn áp suất vận hành tối đa của hệ thống.
- Nhiệt độ: Mỗi loại vật liệu màng (PTFE, EPDM) có giới hạn nhiệt độ khác nhau. Việc vượt quá giới hạn này sẽ làm màng bị biến dạng hoặc rách.
- Môi trường lưu chất: Đây là yếu tố tiên quyết. Với hóa chất ăn mòn, cần dùng thân nhựa hoặc thân lót PFA. Với thực phẩm, cần dùng thân inox vi sinh đạt chuẩn FDA.
- Kiểu kết nối: Tùy vào tiêu chuẩn đường ống để chọn kết nối mặt bích (JIS, ANSI, DIN), nối ren hoặc nối hàn (Socket/Butt weld).
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, người dùng có thể gặp phải một số sự cố sau:
- Rò rỉ tại vị trí màng van: Nguyên nhân thường do màng bị lão hóa, rách hoặc bu lông nắp van bị lỏng. Giải pháp là kiểm tra và thay thế màng định kỳ, siết lại bu lông theo đúng mô-men xoắn quy định.
- Van không đóng kín được: Có thể do rác hoặc vật rắn kẹt ở yên van. Cần tháo van để vệ sinh lòng thân van.
- Tay quay bị kẹt: Do trục van thiếu mỡ bôi trơn hoặc bị oxy hóa. Cần bảo dưỡng phần cơ học bên trên nắp van.
- Màng van bị phồng hoặc biến dạng: Thường do chọn sai vật liệu màng không tương thích với hóa chất hoặc nhiệt độ thực tế. Cần thay thế bằng loại vật liệu phù hợp hơn.
Hướng dẫn bảo dưỡng định kỳ
Để van màng chính hãng hoạt động bền bỉ, quy trình bảo trì cần được thực hiện nghiêm ngặt:
- Kiểm tra ngoại quan: Thực hiện hàng tháng để phát hiện sớm các dấu hiệu rò rỉ lưu chất ra môi trường.
- Siết lại bu lông: Do màng van có tính đàn hồi, sau một thời gian vận hành dưới áp lực và nhiệt độ, các bu lông có thể bị nới lỏng cơ học.
- Thay thế màng định kỳ: Tùy vào tần suất đóng mở, màng van nên được thay thế sau mỗi 6-12 tháng vận hành liên tục để tránh sự cố rách màng đột ngột.
- Bôi trơn trục van: Sử dụng các loại mỡ chịu nhiệt phù hợp để đảm bảo thao tác đóng mở nhẹ nhàng.
Hướng dẫn lắp đặt van màng đúng kỹ thuật
Lắp đặt đúng cách giúp giảm thiểu tổn thất áp suất và tăng tuổi thọ thiết bị:
- Vị trí lắp đặt: Van màng có thể lắp theo bất kỳ hướng nào. Tuy nhiên, với loại Weir dùng trong hệ thống vi sinh, nên lắp nghiêng một góc 15-30 độ so với phương ngang để đảm bảo khả năng tự xả (Self-draining), tránh đọng lưu chất.
- Làm sạch đường ống: Trước khi lắp van, cần thổi sạch các xỉ hàn, cát đá bên trong ống để tránh làm hỏng màng van ngay khi vừa đưa vào sử dụng.
- Không siết quá chặt: Khi lắp đặt các dòng van màng nhựa, việc siết mặt bích quá tay có thể làm nứt thân van hoặc biến dạng màng ngăn.
Bảng tổng hợp so sánh các dòng van màng
| Loại van | Vật liệu chính | Nhiệt độ tối đa | Ứng dụng tiêu biểu |
|---|---|---|---|
| Van màng Inox vi sinh | SUS316L / PTFE | 150°C | Dược phẩm, bia rượu, sữa. |

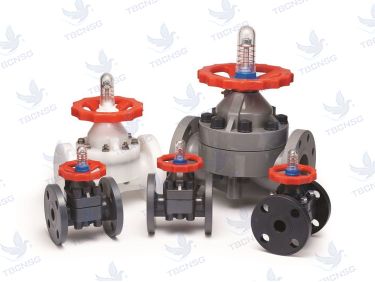

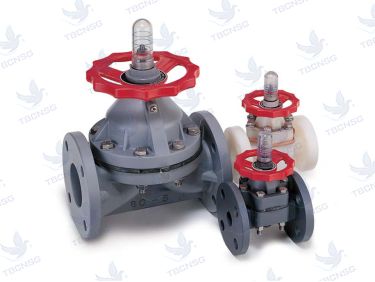

| Van màng nhựa UPVC | UPVC / EPDM | 60°C | Xử lý nước, hóa chất nhẹ. |
| Van màng gang lót PFA | Gang / PFA | 180°C | Axit đậm đặc, hóa chất mạnh. |
Để biết thêm chi tiết về thông số kỹ thuật và bảng giá van màng mới nhất, quý khách nên tham khảo ý kiến từ các chuyên gia kỹ thuật có kinh nghiệm.
Câu hỏi thường gặp về van màng (FAQ)
Van màng có dùng được cho hơi nóng không?
Tại sao van màng lại được dùng nhiều trong ngành dược?
Màng van PTFE và EPDM khác nhau thế nào?
Làm sao để biết màng van đã bị hỏng?
Van màng loại Weir và Straight-through khác nhau điểm nào?
Có thể tự thay màng van tại nhà máy không?
Nên tìm địa chỉ bán van màng uy tín ở đâu?
Kết luận
Việc hiểu rõ về cấu tạo và nguyên lý của van màng là chìa khóa để xây dựng một hệ thống đường ống an toàn và hiệu quả. Dù bạn đang vận hành một nhà máy thực phẩm tại TP.HCM hay một hệ thống xử lý nước thải tại Vũng Tàu, việc lựa chọn đúng loại màng ngăn và vật liệu thân van sẽ giúp tiết kiệm đáng kể chi phí bảo trì và tránh các sự cố dừng máy không đáng có. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và chuyên sâu nhất về dòng thiết bị đặc biệt này.
