Van bi điện, trong kỹ thuật quốc tế thường được gọi là Electric Actuated Ball Valve hoặc Motorized Ball Valve, là một thiết bị quan trọng trong các hệ thống tự động hóa dòng chảy. Tại thị trường Trung Quốc, sản phẩm này được biết đến với tên gọi 电动球阀 (Diàndòng qiúfá), còn trong các tài liệu kỹ thuật từ Nhật Bản, chúng thường xuất hiện dưới tên gọi 電動ボールバルブ (Dendō bōrubarubu). Trong đời sống kỹ thuật tại Việt Nam, thiết bị này còn được gọi bằng nhiều tên khác như van bi điều khiển điện, van bi đóng mở bằng điện hay van bi motor.
Sự ra đời của dòng van này đã giải quyết bài toán vận hành từ xa và tự động hóa hoàn toàn các quy trình sản xuất công nghiệp. Thay vì phải dùng sức người để đóng mở các loại Van bi truyền thống, bộ truyền động điện sẽ thực hiện nhiệm vụ này với độ chính xác cực cao. Hiện nay, thiết bị được ứng dụng rộng rãi từ các nhà máy xử lý nước sạch, hệ thống HVAC cho đến các dây chuyền sản xuất thực phẩm, hóa chất và xăng dầu.
Cấu tạo chi tiết của van bi điện
Một bộ van bi điện hoàn chỉnh được cấu thành từ hai bộ phận chính gắn kết chặt chẽ với nhau thông qua trục van và giá đỡ:

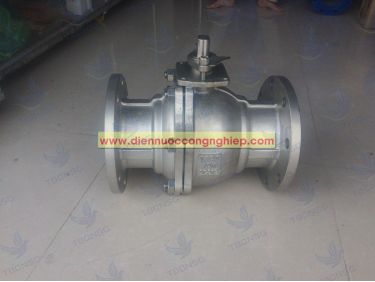

1. Phần thân van bi (Ball Valve Body)
Đây là bộ phận trực tiếp tiếp xúc với lưu chất. Cấu tạo bao gồm:
- Thân van: Thường được chế tạo từ Inox 304, Inox 316, gang hoặc nhựa (PVC, CPVC, PPH). Việc lựa chọn vật liệu phụ thuộc vào tính chất hóa học và nhiệt độ của lưu chất.
- Bi van (Ball): Một quả cầu có lỗ xuyên tâm, thường làm bằng thép không gỉ đánh bóng bề mặt để giảm ma sát và chống ăn mòn.
- Gioăng làm kín (Seat): Thường dùng vật liệu PTFE (Teflon) hoặc RPTFE có khả năng chịu nhiệt và kháng hóa chất tốt, đảm bảo van kín khít hoàn toàn khi đóng.
- Trục van (Stem): Bộ phận truyền lực từ bộ điều khiển xuống bi van.

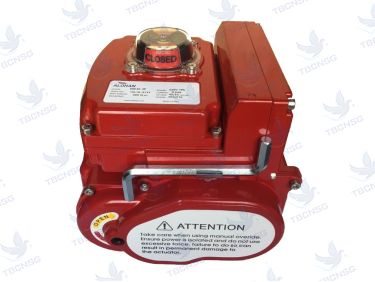

2. Bộ truyền động điện (Electric Actuator)
Đây là "bộ não" điều khiển hoạt động của van, bao gồm:
- Vỏ bộ điện: Thường làm bằng hợp kim nhôm đúc tiêu chuẩn IP67 hoặc IP68 để chống nước và bụi.
- Motor: Động cơ điện sử dụng các dải điện áp phổ biến như 24V, 220V hoặc 380V.
- Hệ thống bánh răng: Giúp giảm tốc độ vòng quay và tăng momen xoắn để đóng mở bi van dễ dàng.
- Công tắc hành trình: Tự động ngắt điện khi van đã mở hoặc đóng hoàn toàn, tránh tình trạng om điện gây cháy motor.
- Bảng mạch điều khiển: Tiếp nhận tín hiệu điều khiển (On/Off hoặc tuyến tính 4-20mA).
Nguyên lý hoạt động của thiết bị
Cơ chế vận hành của van bi điện dựa trên việc chuyển đổi điện năng thành cơ năng quay. Quy trình diễn ra qua các giai đoạn sau:
Khi cấp nguồn điện vào bộ điều khiển, motor sẽ quay và truyền lực thông qua hệ thống bánh răng giảm tốc đến trục van. Trục van xoay kéo theo bi van xoay một góc 90 độ. Khi lỗ xuyên tâm của bi van nằm trùng với hướng dòng chảy, van ở trạng thái mở hoàn toàn. Ngược lại, khi bi van xoay vuông góc với dòng chảy, van sẽ đóng hoàn toàn.
Đối với dòng Electric Actuator loại tuyến tính, bộ điều khiển có khả năng nhận tín hiệu analog (thường là 4-20mA hoặc 0-10V) để điều chỉnh bi van ở các góc mở khác nhau (ví dụ 15, 30, 45, 60 độ), từ đó điều tiết lưu lượng chất lỏng hoặc khí đi qua hệ thống một cách chính xác.
Phân loại van bi điện phổ biến
Để giúp người dùng dễ dàng lựa chọn, các kỹ sư thường phân loại thiết bị dựa trên các tiêu chí kỹ thuật sau:
| Tiêu chí phân loại | Các dòng sản phẩm phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo vật liệu | Inox, Gang, Nhựa, Thép | Inox chịu nhiệt/áp suất cao; Nhựa chống ăn mòn hóa chất. |
| Theo kiểu kết nối | Lắp ren, Lắp bích, Nối hàn, Rắc co | Lắp ren cho size nhỏ (DN15-DN50); Lắp bích cho size lớn (DN50 trở lên). |
| Theo chức năng | On/Off hoặc Tuyến tính | On/Off đóng mở hoàn toàn; Tuyến tính dùng để điều tiết lưu lượng. |
| Theo cấu tạo bi | 2 ngã, 3 ngã (chữ T hoặc chữ L) | 2 ngã dùng đóng/mở; 3 ngã dùng để phân nhánh hoặc trộn dòng. |
Hướng dẫn lựa chọn van bi điện phù hợp
Việc chọn đúng loại van không chỉ đảm bảo hiệu suất vận hành mà còn giúp tiết kiệm chi phí đầu tư và bảo trì. Các thông số cần đặc biệt lưu ý bao gồm:
- Áp suất làm việc: Xác định áp suất định mức của hệ thống (PN10, PN16, PN25 hoặc Class 150, Class 300) để chọn thân van phù hợp.
- Nhiệt độ môi chất: Lưu chất là nước lạnh, nước nóng hay hơi nóng? Điều này quyết định vật liệu gioăng làm kín (PTFE chịu đến 180°C, PPL chịu đến 250°C).
- Điện áp điều khiển: Phải tương thích với hạ tầng điện tại nhà máy (thường là 220V AC hoặc 24V DC).
- Momen xoắn (Torque): Bộ điện phải có lực kéo lớn hơn momen khởi động của thân van để tránh kẹt.
Một sai lầm kỹ thuật thường gặp là chọn Van bi điều khiển điện có momen xoắn của bộ điện vừa khít với momen của thân van ở điều kiện tiêu chuẩn. Thực tế, khi hoạt động lâu ngày, các cặn bẩn bám vào bi van sẽ làm tăng ma sát đáng kể. Kinh nghiệm từ các dự án tại Bình Dương và TP.HCM cho thấy, bạn nên chọn bộ điện có momen xoắn dư ra khoảng 20-30% so với thông số của thân van để đảm bảo vận hành ổn định trong thời gian dài.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, người kỹ thuật có thể gặp một số sự cố sau:
- Motor không chạy dù đã cấp điện: Nguyên nhân có thể do cháy cầu chì, lỏng dây đấu nối hoặc hỏng tụ điện. Cần kiểm tra lại nguồn điện và sơ đồ đấu dây.
- Van bị rò rỉ lưu chất qua trục hoặc cửa van: Thường do gioăng làm kín bị mòn hoặc bi van bị trầy xước bởi tạp chất cứng. Giải pháp là thay thế bộ gioăng (seal kit) hoặc bi van mới.
- Van đóng/mở không hết hành trình: Do cài đặt công tắc hành trình bị lệch. Cần mở nắp bộ điện và căn chỉnh lại các cam hành trình bên trong.
- Bộ điện bị nóng bất thường: Có thể do van bị kẹt cơ khí khiến motor bị quá tải. Cần kiểm tra xem có vật lạ trong đường ống làm kẹt bi van hay không.
Hướng dẫn bảo dưỡng định kỳ
Để kéo dài tuổi thọ cho hệ thống Van bi điều khiển điện, công tác bảo dưỡng cần được thực hiện định kỳ 6-12 tháng một lần:
- Kiểm tra độ kín khít của vỏ bộ điện, đảm bảo các miếng đệm cao su không bị lão hóa để tránh ẩm xâm nhập vào mạch điện.
- Tra mỡ bôi trơn chuyên dụng vào hệ thống bánh răng truyền động nếu thấy có tiếng kêu lạ.
- Vệ sinh sạch sẽ bi van và các bộ phận bên trong đường ống nếu môi trường có nhiều cặn bẩn.
- Kiểm tra các đầu nối dây điện, đảm bảo không bị oxy hóa hoặc lỏng lẻo do rung động của hệ thống.
Đối với các hệ thống lắp đặt ngoài trời hoặc trong môi trường có độ ẩm cao tại các khu công nghiệp ở Vũng Tàu hay Đồng Nai, việc sử dụng thêm bộ sấy (Space Heater) bên trong bộ điện là cực kỳ cần thiết. Bộ sấy giúp ngăn chặn sự ngưng tụ hơi nước, bảo vệ bảng mạch điện tử khỏi tình trạng chập cháy do ẩm mốc.
Hướng dẫn lắp đặt đúng kỹ thuật
Lắp đặt đúng cách giúp van hoạt động êm ái và dễ dàng bảo trì sau này:
- Vị trí lắp đặt: Ưu tiên lắp van theo phương thẳng đứng hoặc phương ngang. Tránh lắp ngược bộ điện xuống dưới vì dễ bị đọng nước.
- Không gian: Để lại khoảng trống tối thiểu 20-30cm phía trên nắp bộ điện để có thể tháo mở khi cần sửa chữa.
- Lọc y (Y-Strainer): Nên lắp một lọc y phía trước van bi để loại bỏ rác, xỉ hàn, tránh làm trầy xước bi van và gioăng làm kín.
- Đấu nối điện: Sử dụng ống luồn dây điện và đầu nối kín nước (cable gland) để bảo vệ dây dẫn.
Bảng tổng hợp so sánh các dòng van bi điện
Dưới đây là bảng so sánh nhanh giúp bạn có cái nhìn tổng quan về các loại Van bi tích hợp bộ điện phổ biến:
| Loại thân van | Khả năng chịu nhiệt | Khả năng chịu áp | Môi trường ứng dụng |
|---|---|---|---|
| Van bi điện Inox 304/316 | Rất tốt (đến 220°C) | Cao (đến 64 bar) | Thực phẩm, hóa chất, nước thải, hơi nóng |
| Van bi điện Nhựa (PVC/UPVC) | Trung bình (đến 60°C) | Thấp (đến 10 bar) | Hồ bơi, xử lý nước, axit loãng |
| Van bi điện Gang | Tốt (đến 120°C) | Trung bình (đến 16 bar) | Hệ thống PCCC, cấp thoát nước đô thị |
Câu hỏi thường gặp về van bi điện
1. Van bi điện có thể vận hành bằng tay khi mất điện không?
2. Sự khác biệt giữa van bi điện và van điện từ (Solenoid Valve) là gì?
3. Tại sao nên chọn van bi điện Inox thay vì van nhựa?
4. Thời gian đóng mở của van bi điện là bao lâu?
5. Van bi điện có dùng được cho hơi nóng (steam) không?
6. Chỉ số IP67 trên bộ điện có ý nghĩa gì?
7. Làm thế nào để biết van đang đóng hay mở từ xa?
Kết luận
Van bi điện đóng vai trò then chốt trong việc hiện đại hóa và tự động hóa các hệ thống đường ống công nghiệp hiện nay. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí kỹ thuật không chỉ giúp bạn lựa chọn được sản phẩm tối ưu mà còn đảm bảo hệ thống vận hành an toàn, bền bỉ. Đầu tư đúng mức vào chất lượng thiết bị ngay từ đầu sẽ giúp doanh nghiệp giảm thiểu rủi ro dừng máy và chi phí sửa chữa không đáng có trong tương lai.
