Van bi, trong tiếng Anh được gọi là Ball Valve, tiếng Trung là 球阀 (Qiúfá) và tiếng Nhật là ボールバルブ (Bōrubarubu), là một thiết bị cơ khí quan trọng được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân dụng. Đây là dòng van đóng mở nhanh, sử dụng một bộ phận hình cầu (bi) có lỗ rỗng xuyên tâm để kiểm soát dòng chảy của chất lỏng hoặc khí. Nhờ khả năng làm kín tốt, độ bền cao và vận hành đơn giản, thiết bị này đóng vai trò then chốt trong việc đảm bảo an toàn và hiệu suất cho các quy trình sản xuất từ thực phẩm, hóa chất đến năng lượng và xử lý nước.

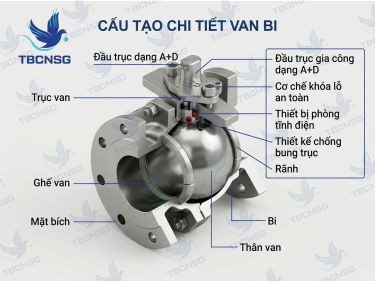

Cấu tạo chi tiết của van bi
Một bộ Ball Valve tiêu chuẩn được cấu thành từ nhiều bộ phận chính, mỗi bộ phận đều được tính toán kỹ lưỡng về vật liệu để đáp ứng các điều kiện làm việc khắc nghiệt:
- Thân van (Body): Là phần vỏ ngoài bảo vệ các chi tiết bên trong. Thân van thường được đúc từ inox (SUS304, SUS316), thép carbon (WCB), gang hoặc nhựa (PVC, CPVC).
- Bi van (Ball): Một quả cầu có lỗ rỗng xuyên tâm, thường làm bằng inox chống ăn mòn và được mài nhẵn bề mặt để giảm ma sát.
- Trục van (Stem): Bộ phận truyền động lực từ tay gạt hoặc bộ điều khiển đến bi van. Trục van phải chịu được lực xoắn lớn.
- Gioăng làm kín (Seat): Thường làm bằng các vật liệu mềm như PTFE (Teflon), RPTFE hoặc kim loại (Metal seat) đối với môi trường nhiệt độ cao.
- Bộ phận vận hành: Có thể là tay gạt, tay quay vô lăng, hoặc các bộ điều khiển tự động bằng điện/khí nén.
Các tiêu chuẩn thiết kế và chế tạo phổ biến thường áp dụng cho dòng van này bao gồm ASME B16.34, API 608, API 6D hoặc ISO 17292, đảm bảo tính đồng bộ và an toàn trong vận hành quốc tế.
Nguyên lý hoạt động
Nguyên lý hoạt động của thiết bị này dựa trên cơ chế xoay một góc 90 độ (quarter-turn). Khi tay gạt hoặc bộ điều khiển xoay trục van, bi van sẽ xoay theo. Ở trạng thái mở hoàn toàn, lỗ rỗng của bi nằm song song với hướng dòng chảy, cho phép lưu chất đi qua với tổn thất áp suất tối thiểu. Khi xoay 90 độ về trạng thái đóng, lỗ rỗng sẽ nằm vuông góc với dòng chảy, bề mặt nhẵn của bi ép chặt vào gioăng làm kín để ngăn chặn hoàn toàn lưu chất.
Hiệu suất làm việc của van phụ thuộc lớn vào độ bóng của bi và độ đàn hồi của gioăng. Một yếu tố kỹ thuật cần lưu ý là áp suất của dòng chảy có thể hỗ trợ việc làm kín bằng cách ép bi chặt hơn vào ghế van (đối với dòng Floating Ball).
Phân loại van bi trong công nghiệp
Để lựa chọn đúng loại thiết bị cho hệ thống, người kỹ thuật cần nắm rõ các cách phân loại dựa trên nhiều tiêu chí khác nhau:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm chính |
|---|---|---|
| Theo vật liệu | Inox, Gang, Thép, Nhựa, Đồng | Quyết định khả năng chịu nhiệt và chống ăn mòn. |
| Theo kết cấu thân | 1 mảnh (1-PC), 2 mảnh (2-PC), 3 mảnh (3-PC) | Loại 3 mảnh dễ dàng tháo rời để bảo trì, thay thế gioăng. |
| Theo kiểu lỗ bi | Full Port, Reduced Port | Full Port có đường kính lỗ bằng đường kính ống, không giảm áp. |
| Theo kiểu lắp đặt | Nối ren, Mặt bích, Hàn, Rắc co | Tùy thuộc vào tiêu chuẩn đường ống (ANSI, JIS, DIN). |
Hướng dẫn lựa chọn van bi đúng kỹ thuật
Việc chọn lựa một sản phẩm phù hợp không chỉ dừng lại ở kích thước đường ống (DN) mà còn cần xem xét các yếu tố chuyên sâu:
- Áp suất làm việc: Cần xác định áp suất định danh (PN) hoặc Class (150, 300, 600) để tránh hiện tượng nứt vỡ thân van.
- Nhiệt độ môi chất: Gioăng PTFE thông thường chỉ chịu được dưới 200°C. Nếu dùng cho hơi nóng, cần chọn gioăng RPTFE hoặc Metal Seat.
- Môi trường chất lỏng: Đối với hóa chất ăn mòn mạnh, inox 316 hoặc nhựa chịu hóa chất là ưu tiên hàng đầu.
- Tiêu chuẩn mặt bích: Đảm bảo sự đồng nhất giữa mặt bích van và mặt bích đường ống để lắp đặt vừa vặn.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành lâu dài, hệ thống có thể phát sinh các vấn đề sau:
- Rò rỉ tại trục van: Thường do gioăng cổ (packing) bị mòn. Cách xử lý là siết chặt ốc cổ hoặc thay thế gioăng tết chèn.
- Van bị kẹt, khó xoay: Do lưu chất đóng cặn hoặc bi bị oxy hóa. Cần tháo ra vệ sinh hoặc thay thế bi nếu có vết trầy xước sâu.
- Rò rỉ qua thân khi đã đóng hoàn toàn: Do gioăng làm kín (seat) bị rách hoặc biến dạng. Cần thay bộ kit gioăng mới.
- Tay gạt bị lỏng: Do chốt định vị hoặc ốc kết nối trục bị lỏng. Cần kiểm tra và siết lại định kỳ.
Hướng dẫn bảo dưỡng định kỳ
Để kéo dài tuổi thọ cho Ball Valve, người vận hành nên thiết lập lịch bảo dưỡng định kỳ 6 tháng hoặc 1 năm một lần. Quy trình bao gồm việc kiểm tra độ kín khít, bôi trơn các bộ phận chuyển động bên ngoài và thực hiện thao tác đóng mở vài lần để tránh hiện tượng bi bị "chết" do bám cặn. Đối với các dòng van lớn trong hệ thống phòng cháy chữa cháy hoặc xử lý nước thải, việc kiểm tra định kỳ giúp phát hiện sớm các dấu hiệu ăn mòn điện hóa trên thân van.
Hướng dẫn lắp đặt
Khi lắp đặt van bi vào hệ thống, cần lưu ý:
- Vệ sinh sạch sẽ bên trong đường ống để tránh xỉ hàn, cát đá làm trầy xước mặt bi và gioăng.
- Kiểm tra khoảng cách giữa hai mặt bích hoặc đầu ren để đảm bảo không gây ứng lực quá lớn lên thân van khi siết bu lông.
- Mặc dù van bi thường không yêu cầu chiều dòng chảy, nhưng nên lắp đặt sao cho tay gạt ở vị trí dễ thao tác nhất.
- Đối với van nối hàn, cần tháo bộ phận gioăng nhựa ra trước khi hàn để tránh nhiệt độ cao làm nóng chảy gioăng.
Để tìm hiểu thêm về các dòng sản phẩm cụ thể, quý khách có thể tham khảo danh sách sản phẩm van bi đang được ứng dụng rộng rãi trong các ngành công nghiệp hiện nay.
Bảng tổng hợp so sánh các dòng van bi phổ biến
| Loại van | Vật liệu | Áp suất tối đa | Ưu điểm | Ứng dụng tiêu biểu |
|---|---|---|---|---|
| Van bi Inox 304/316 | Thép không gỉ | PN63 / Class 300 | Chống ăn mòn, chịu nhiệt tốt | Hóa chất, thực phẩm, dược phẩm |
| Van bi Gang mặt bích | Gang dẻo/Gang xám | PN16 / JIS 10K | Giá thành hợp lý, bền bỉ | Hệ thống nước, PCCC |
| Van bi Nhựa PVC/UPVC | Nhựa kỹ thuật | PN10 | Kháng axit, trọng lượng nhẹ | Xử lý nước thải, hồ bơi |
| Van bi Thép rèn (Forged) | Thép A105 | Class 800 / 1500 | Chịu áp suất cực cao | Dầu khí, hơi bão hòa |
Câu hỏi thường gặp về van bi
Van bi là gì và tại sao nó lại phổ biến?
Van bi là thiết bị dùng quả cầu có lỗ để kiểm soát dòng chảy. Nó phổ biến nhờ khả năng đóng mở nhanh, độ kín cao và ít cần bảo trì hơn so với van cổng hay van cầu.
Sự khác biệt giữa van bi 2 thân và 3 thân là gì?
Van 2 thân gồm 2 phần ghép lại, giá rẻ và phổ biến. Van 3 thân gồm 3 phần, cho phép tháo phần thân giữa để thay gioăng mà không cần tháo hai đầu nối khỏi đường ống.
Full Port và Reduced Port ảnh hưởng thế nào đến hệ thống?
Full Port có lỗ bi bằng đường kính ống, không gây sụt áp. Reduced Port có lỗ bi nhỏ hơn, gây sụt áp nhẹ nhưng có kích thước nhỏ gọn và giá thành thấp hơn.
Có nên dùng van bi để điều tiết lưu lượng không?
Không nên. Van bi được thiết kế để đóng hoặc mở hoàn toàn. Việc điều tiết sẽ làm hỏng gioăng nhanh chóng do áp lực dòng chảy không đều.
Vật liệu gioăng PTFE và RPTFE khác nhau như thế nào?
PTFE là nhựa Teflon nguyên chất, chịu hóa chất tốt. RPTFE là Teflon gia cố thêm sợi thủy tinh, giúp chịu nhiệt và chịu mài mòn tốt hơn trong môi trường áp suất cao.
Làm sao để biết van bi đang ở trạng thái đóng hay mở?
Thông thường, nếu tay gạt nằm song song với đường ống là van đang mở, nếu tay gạt nằm vuông góc với đường ống là van đang đóng.
Floating Ball và Trunnion Ball khác nhau điểm nào?
Floating Ball (bi nổi) dùng áp suất dòng chảy để ép bi vào gioăng. Trunnion Ball (bi có chốt) cố định bi bằng trục trên và dưới, thường dùng cho van kích thước lớn hoặc áp suất rất cao.
Kết luận
Việc hiểu rõ về cấu tạo, nguyên lý và các thông số kỹ thuật của van bi là yếu tố tiên quyết để xây dựng một hệ thống đường ống an toàn và hiệu quả. Lựa chọn đúng loại vật liệu và tiêu chuẩn kết nối không chỉ giúp giảm thiểu rủi ro rò rỉ mà còn tiết kiệm chi phí vận hành, bảo trì dài hạn. Đối với các kỹ sư và nhà thầu, việc tham khảo kỹ cataloge sản phẩm van bi từ các đơn vị uy tín sẽ giúp đưa ra quyết định chính xác nhất cho từng dự án cụ thể.
Hy vọng bài viết này đã cung cấp cái nhìn toàn diện về dòng Ball Valve chuyên dụng. Nếu bạn đang tìm kiếm giải pháp tối ưu cho hệ thống của mình, hãy luôn ưu tiên các tiêu chuẩn kỹ thuật khắt khe để đảm bảo sự bền vững cho công trình.
