Van bi DUYAR mặt bích

Thông tin sản phẩm

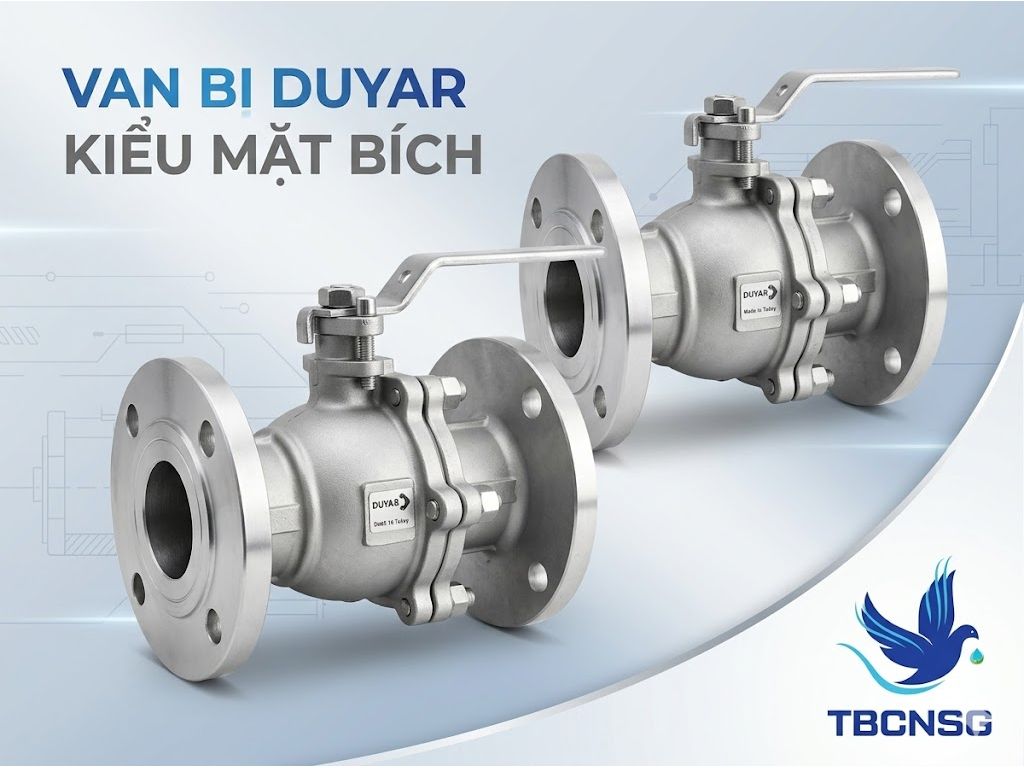

Van bi DUYAR mặt bích

Van bi tay gạt DUYAR hai mảnh thân gang PN6

Thông số kỹ thuật của vanbi tay gạt Duyar:

Xuất xứ: Thổ Nhĩ Kỳ.

Nhà sản xuất: DUYAR.

Model: T-0510/ Cast Iron.

Tiêu chuẩn thiết kế: TS 3148, EN ISO 17292.

Kích thước mặt bích: TS EN 1092-2 (PN 6).

Tiêu chuẩn mặt bích: TS EN 558 (Seri 14).

TIêu chuẩn kiểm tra: TS EN 12266-1.

Nhiệt độ làm việc: -10 ~ 120 °C (6 Bar).

Áp suất làm việc: PN 6.

Vật liệu sử dụng trong chế tạo van bi tay gạt Duyar T-0510:

Body: Cast Iron.

Flange: Cast Iron.

Lever: Steel.

Stem: Stainless Steel.

Ball: Stainless Steel.

Seals: PTFE - Teflon.

O-Ring: EPDM.

Bảng thông số kích thước của van:



Van bi tay gat hai thân DUYAR model T-0540 và T-0545

Thông tin kỹ thuật của sản phẩm:

Xuất xứ: Thổ Nhĩ Kỳ.

Nhà sản xuất: DUYAR.

Model: T-0540 – Cast Iron / T-0545 – Ductile Iron.

Tiêu chuẩn thiết kế: TS 3148, EN ISO 17292.

Kích thước mặt bích: TS EN 1092-2 (PN 16).

Tiêu chuẩn mặt bích: TS EN 558 (Seri 15).

TIêu chuẩn kiểm tra: TS EN 12266-1.

Nhiệt độ làm việc: -10 ~ 120 °C (16 Bar).

Áp suất làm việc: PN16.

Vật liệu chế tạo van bi hai thân Duyar:

Body
GG 25 - EN GJL 250 - Cast Iron (T-0540).
GGG 40 - EN GJS 400-15 - Ductile Iron (T-0545).

Flange
GG 25 - EN GJL 250 - Cast Iron (T-0540).
GGG 40 - EN GJS 400-15 - Ductile Iron (T-0545).

Lever: Steel.

Stem: Stainless Steel.

Ball: Stainless Steel.

Seals: PTFE - Teflon.

Packing: PTFE - Teflon.

O-Ring: EPDM.

Gear Box: GG 25 - EN GJL 250 - Cast Iron.

Bảng thông số kích thước của van bi:

Van bi thân gang Duyar với thân hai mảnh Pn 16

Thông tin kỹ thuật của van bi thân gang Duyar:

Xuất xứ: Thổ Nhĩ Kỳ.

Nhà sản xuất: DUYAR.

Model: T-0520 – Cast Iron / T-0525 – Ductile Iron.

Tiêu chuẩn thiết kế: TS 3148, EN ISO 17292.

Kích thước mặt bích: TS EN 1092-2 (PN 16).

Tiêu chuẩn mặt bích: TS EN 558 (Seri 14).

TIêu chuẩn kiểm tra: TS EN 12266-1.

Nhiệt độ làm việc: -10 ~ 120 °C (16 Bar).

Áp suất làm việc: PN10/PN16.

Vật liệu chế tạo van bị thân gang Duyar hai mảnh:

Body:
GG 25 - EN GJL 250 - Cast Iron (T-0520).
GGG 40 - EN GJS 400-15 - Ductile Iron (T-0525).

Flange:
GG 25 - EN GJL 250 - Cast Iron (T-0520).
GGG 40 - EN GJS 400-15 - Ductile Iron (T-0525).

Lever: Steel.

Stem: Stainless Steel.

Ball: Stainless Steel.

Seals: PTFE - Teflon.

O-Ring: EPDM.

Thông tin kích thước của sản phẩm:

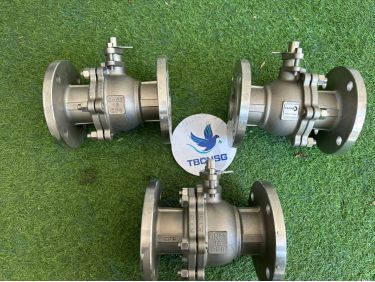

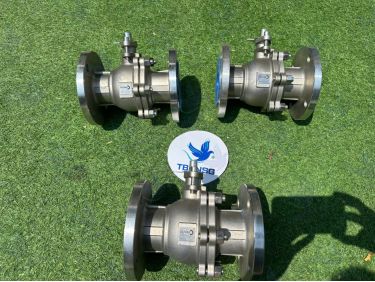

Hình ảnh sản phẩm
