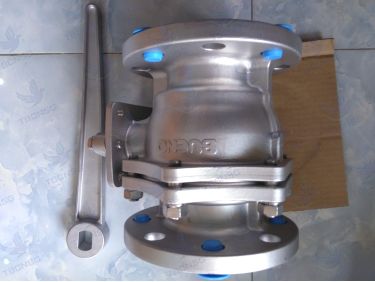

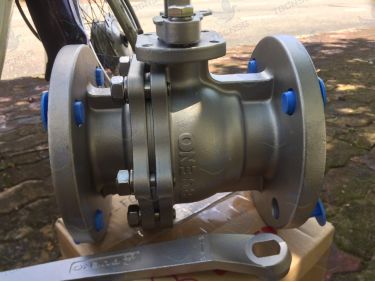

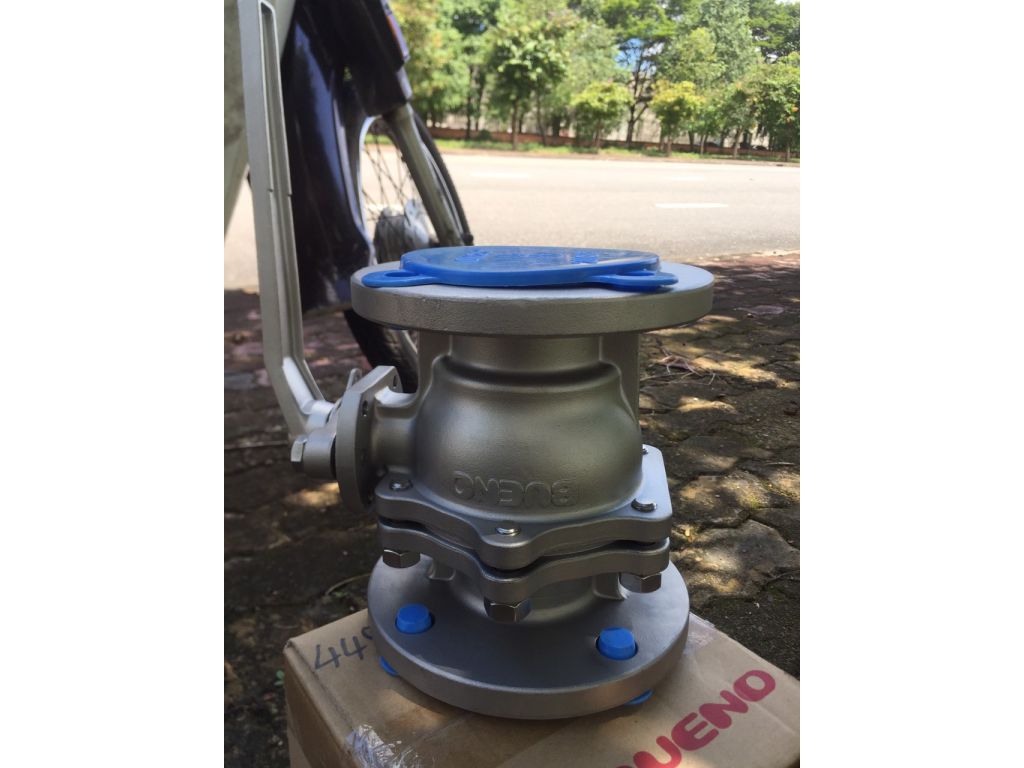

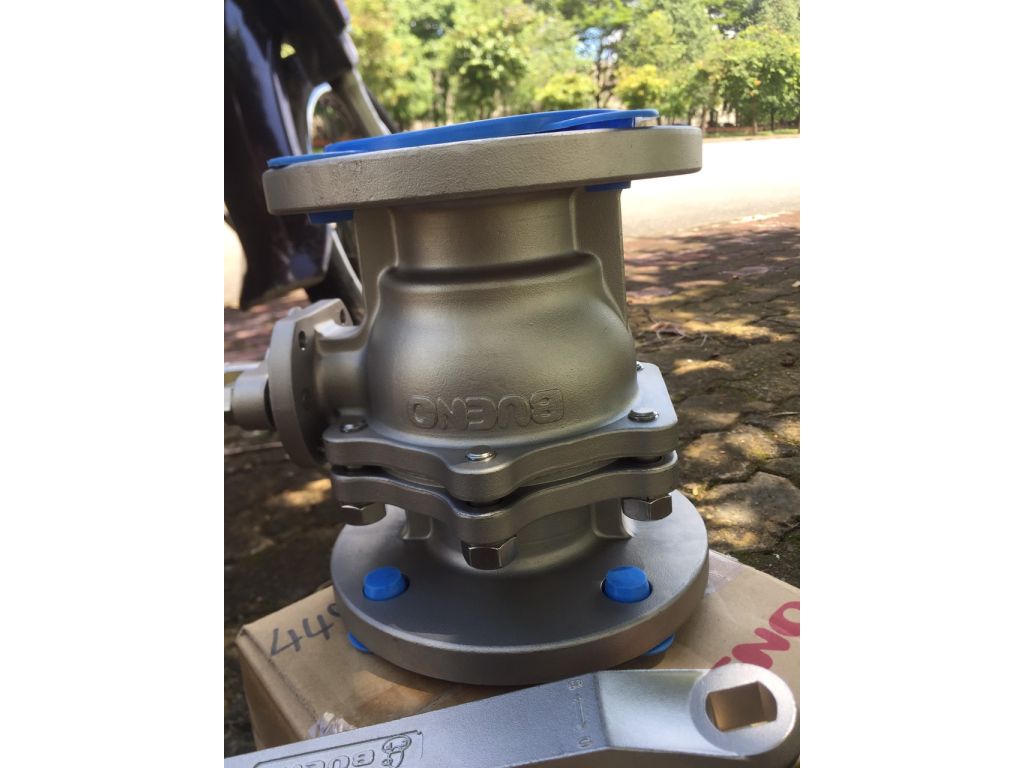

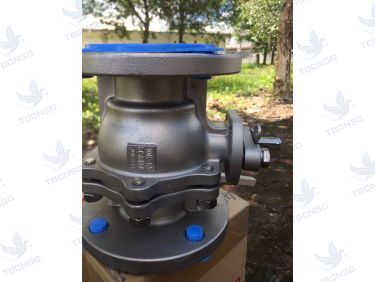

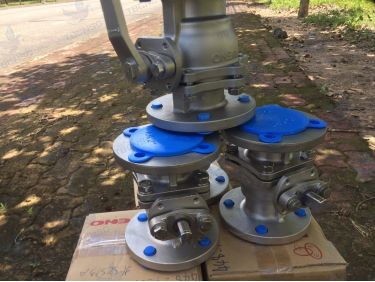

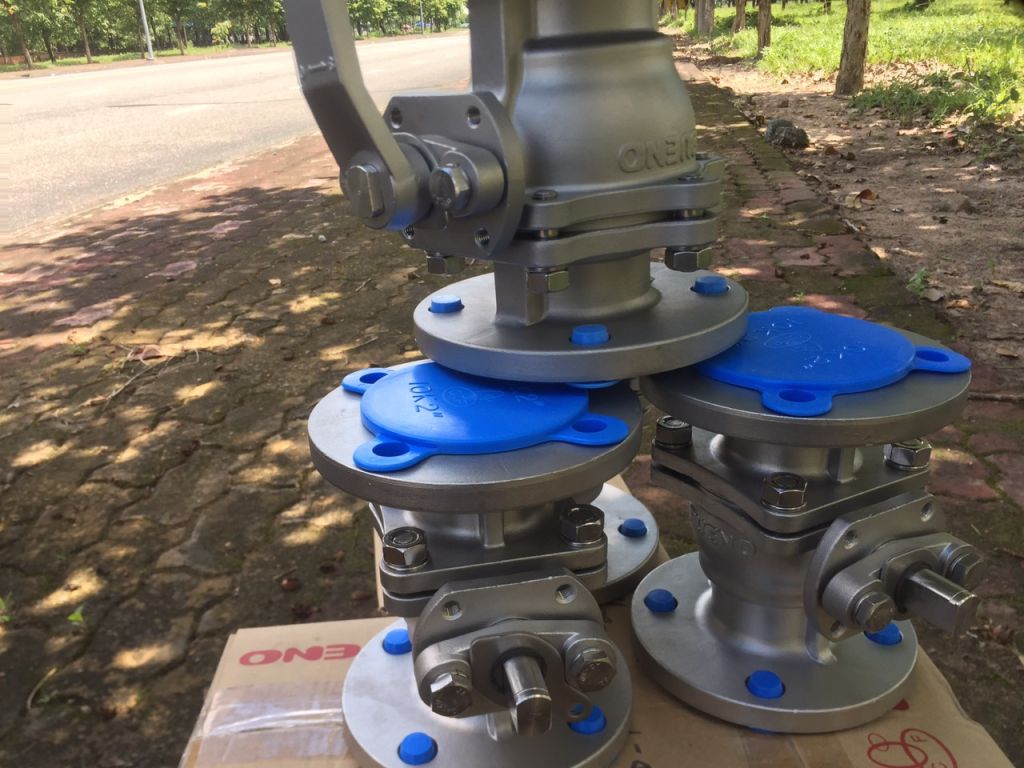

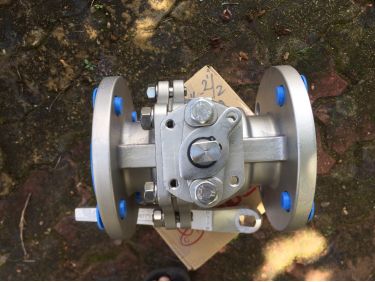

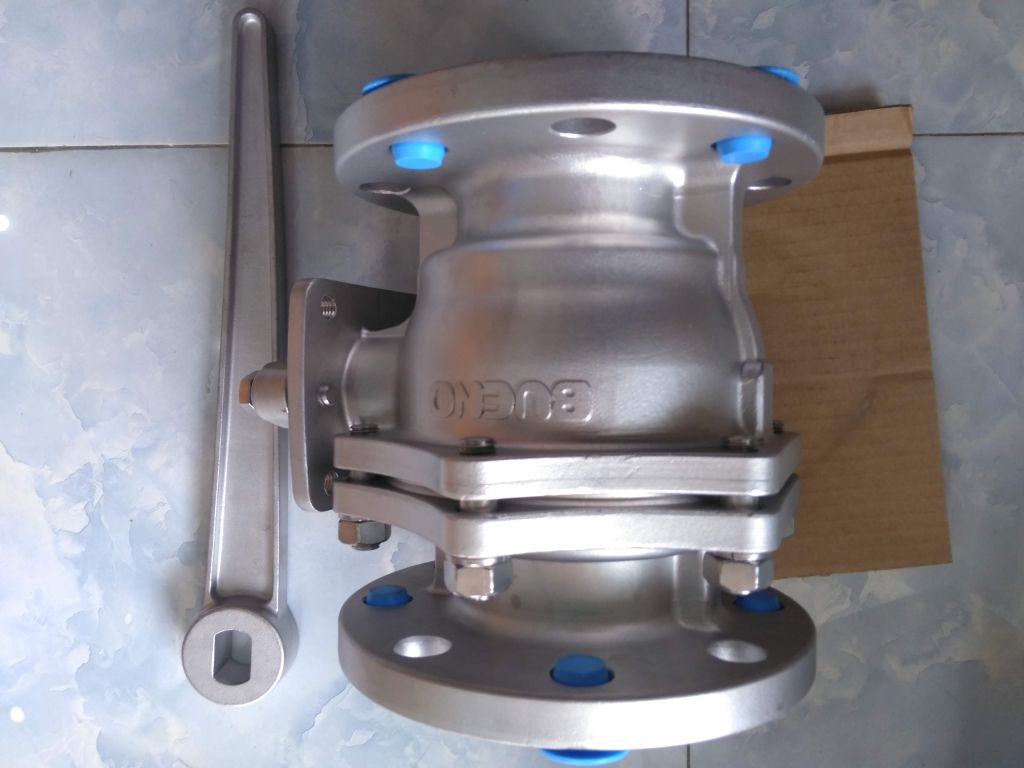

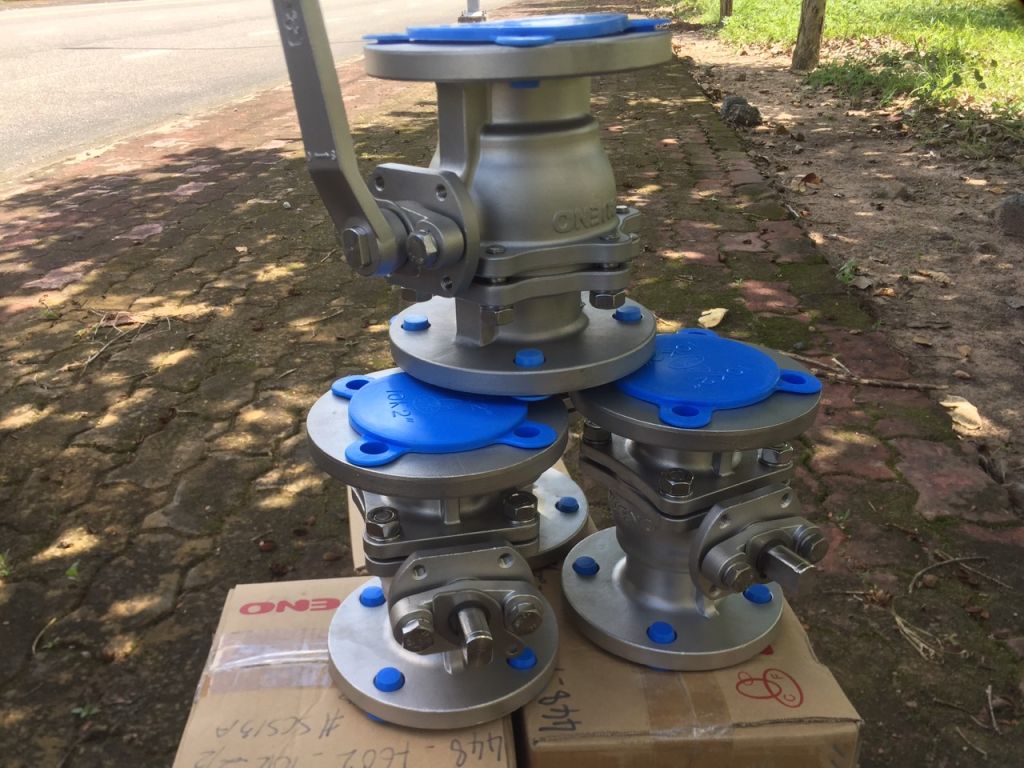

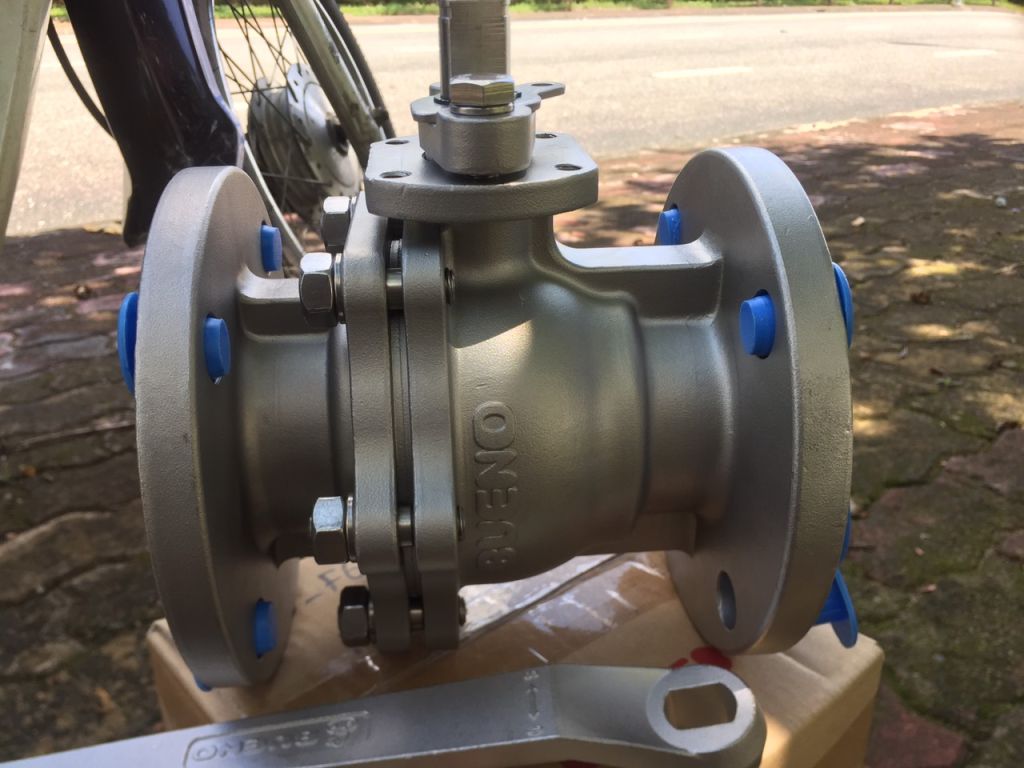

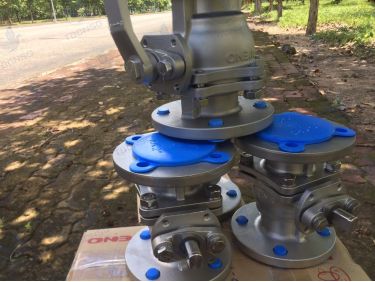

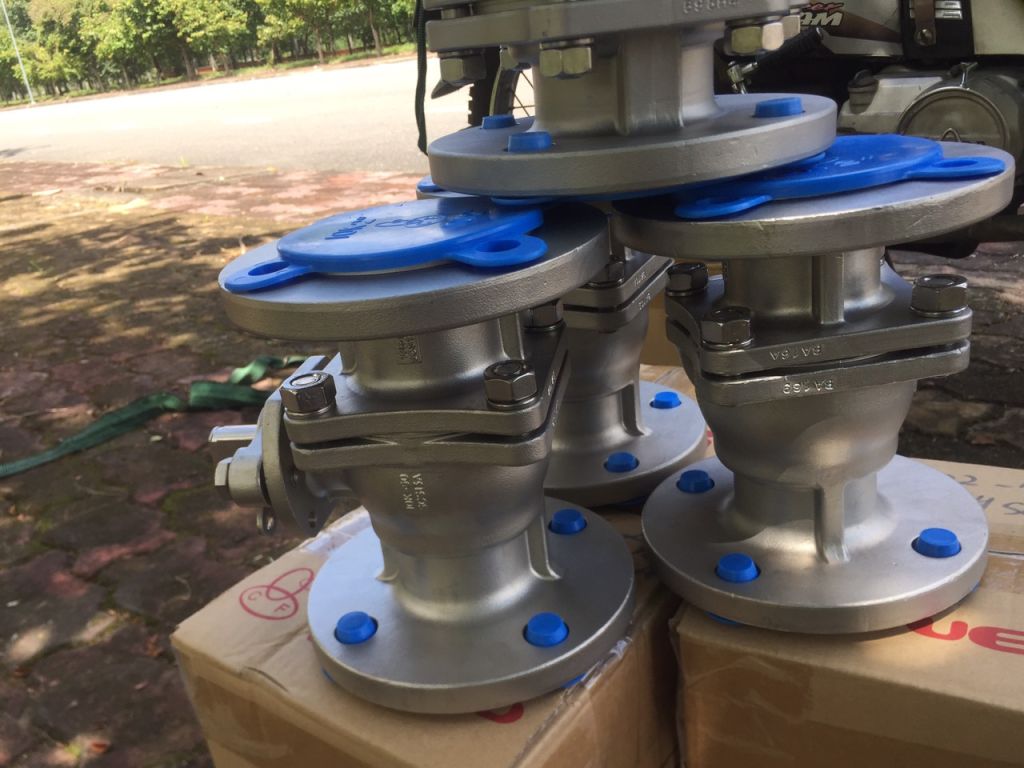

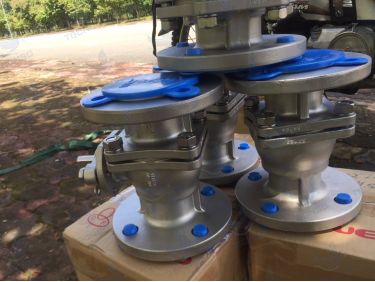

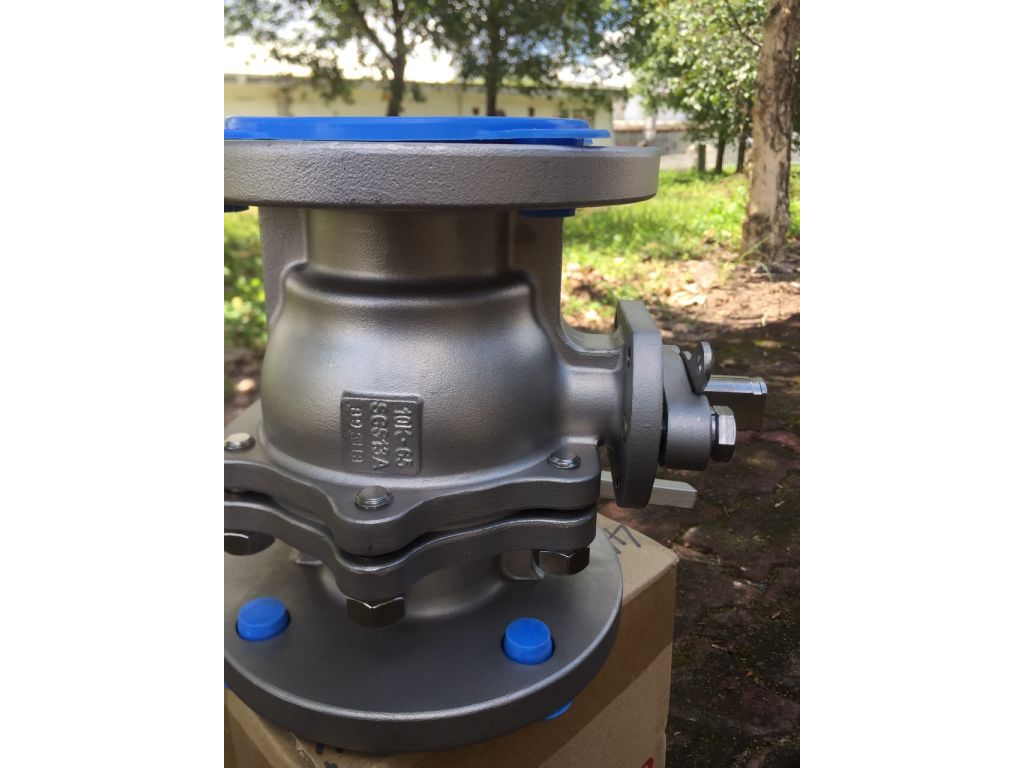

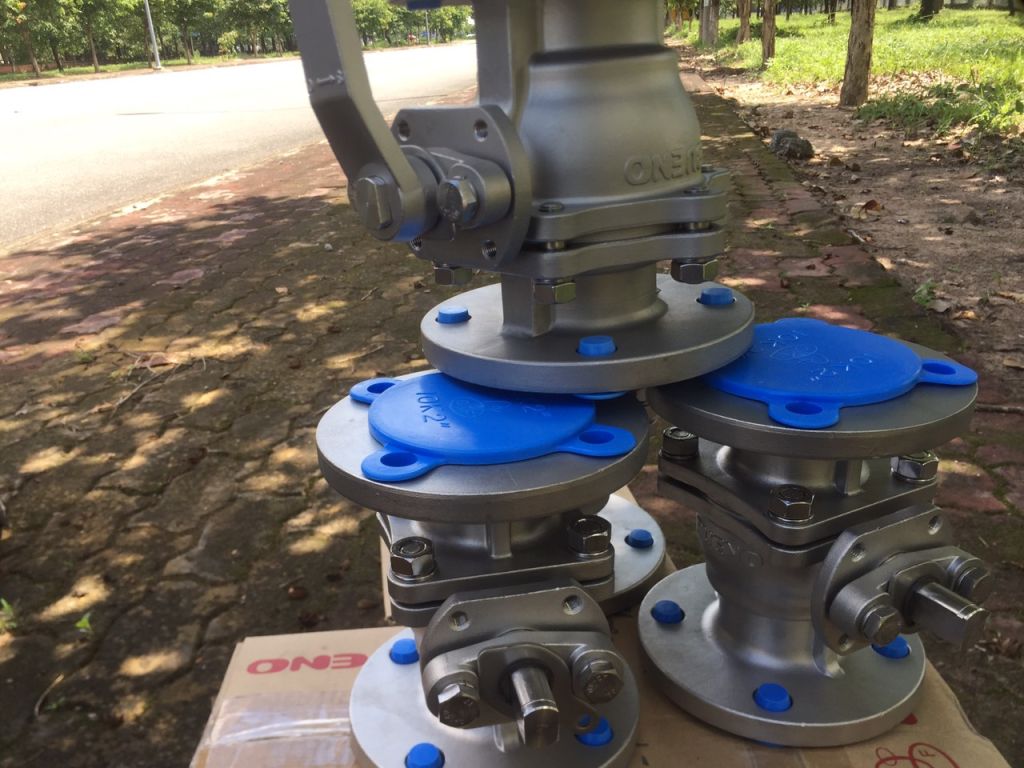

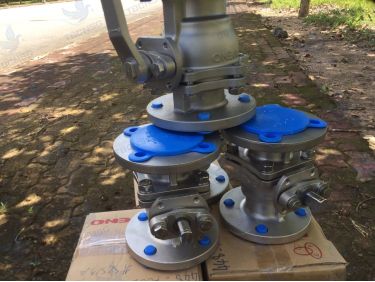

Dòng van bi mặt bích Bueno F601, F602, F603 là thiết bị đóng mở dòng chảy thế hệ mới, được thiết kế với thân van hai mảnh ghép bằng bu lông, kết nối hoàn toàn bằng mặt bích theo các tiêu chuẩn quốc tế. Sản phẩm được nghiên cứu và chế tạo chuyên biệt để phục vụ cho các hệ thống đường ống công nghiệp có kích thước lớn, nơi yêu cầu khắt khe về khả năng chịu áp lực và độ bền cơ học trước các tác động rung lắc từ máy móc. Với kết cấu 2 mảnh đặc trưng, van không chỉ đảm bảo độ kín tuyệt đối mà còn tối ưu chi phí bảo trì, sửa chữa so với dòng van nguyên khối, trở thành lựa chọn hàng đầu cho các kỹ sư thiết kế đường ống.
Điểm khác biệt cốt lõi của dòng van này nằm ở sự đa dạng về tiêu chuẩn mặt bích, bao gồm JIS (Nhật Bản), ANSI (Mỹ) và DIN (Đức), cho phép lắp đặt tương thích với hầu hết hạ tầng đường ống tại các khu công nghiệp, nhà máy hóa chất và nhà máy nhiệt điện. Dù vận hành trong môi trường hơi nóng, khí nén hay hóa chất ăn mòn, Van bi Bueno F601/F602/F603 đều thể hiện sự ổn định vượt trội trong quá trình vận hành liên tục.

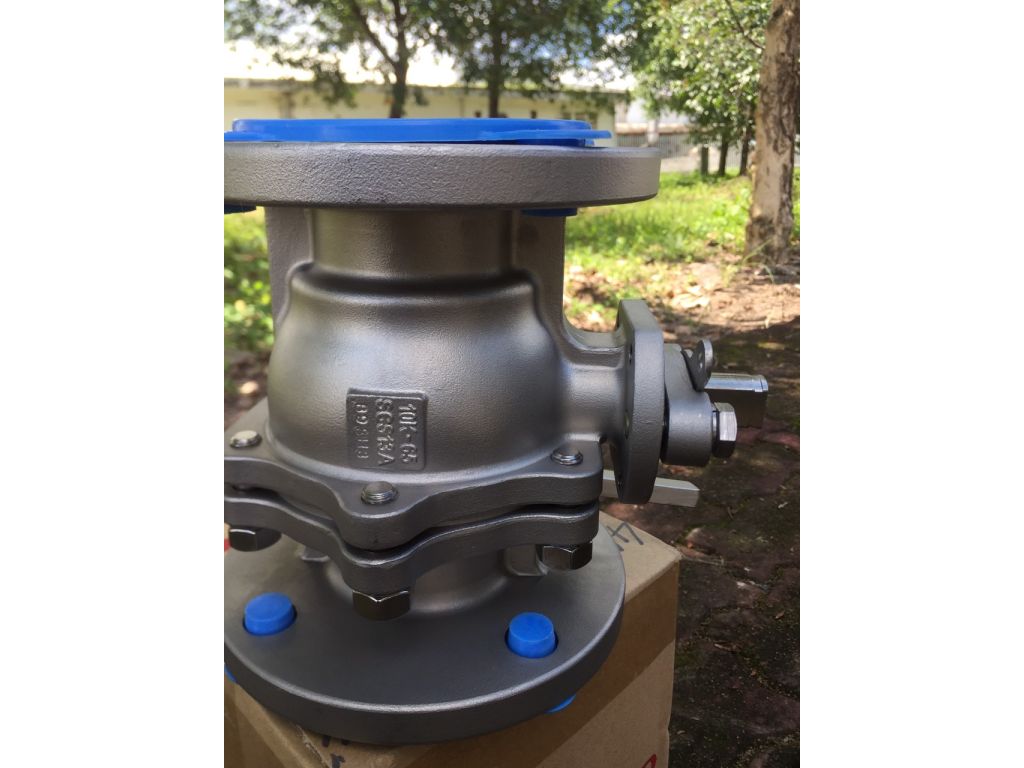

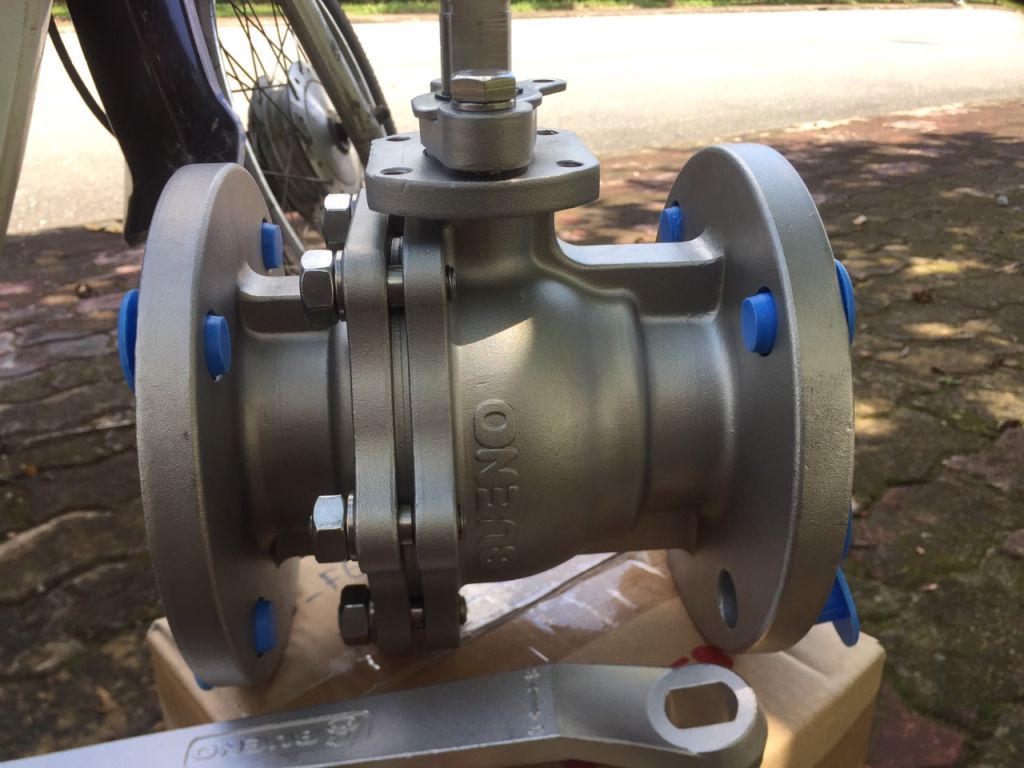

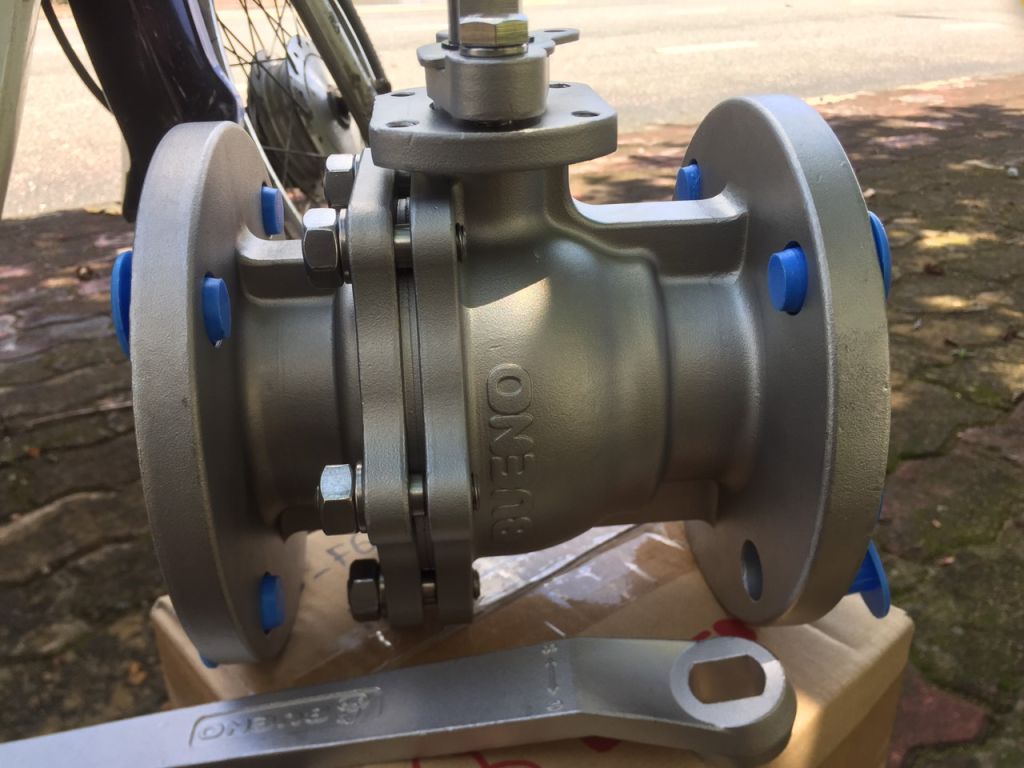

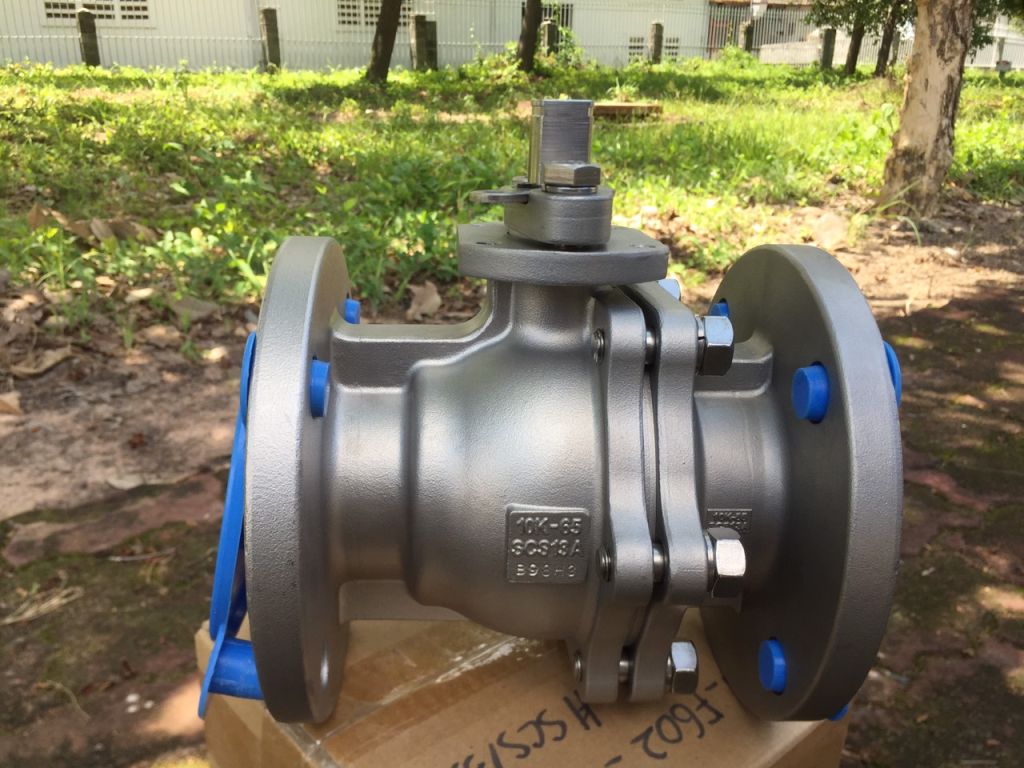

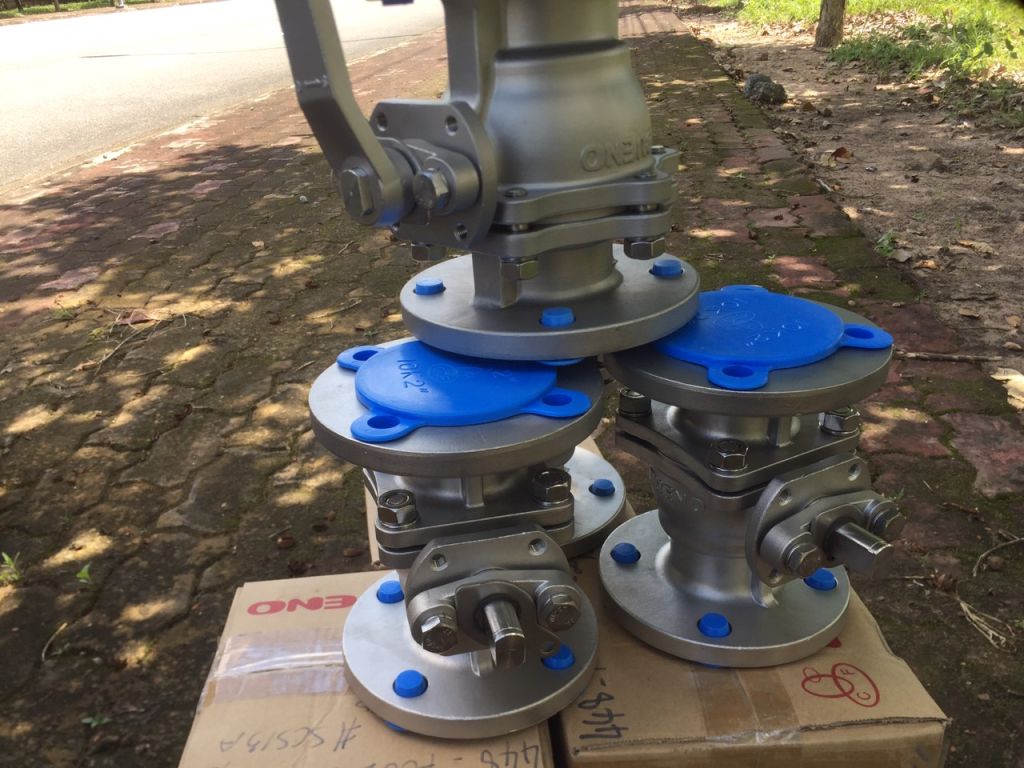

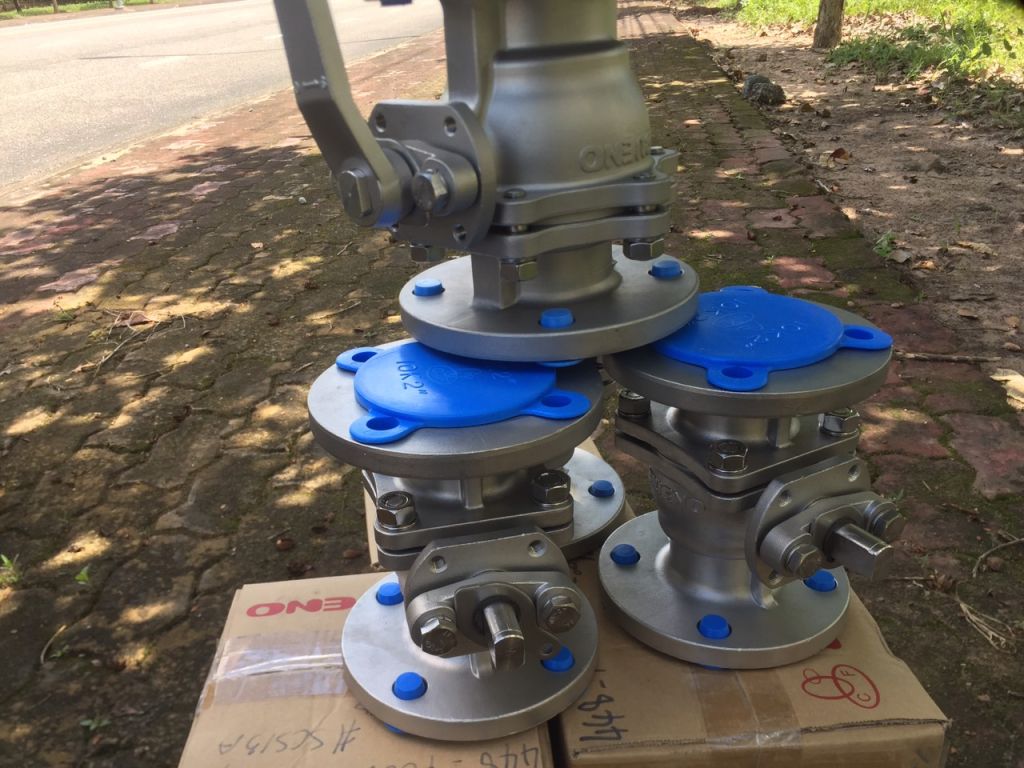

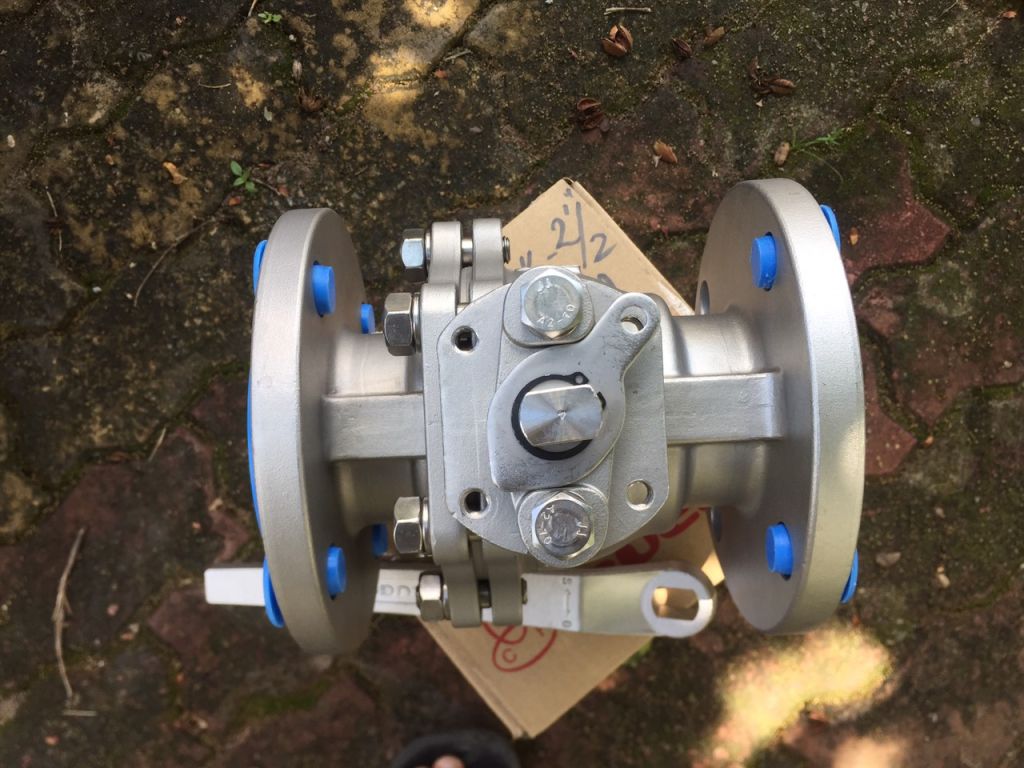

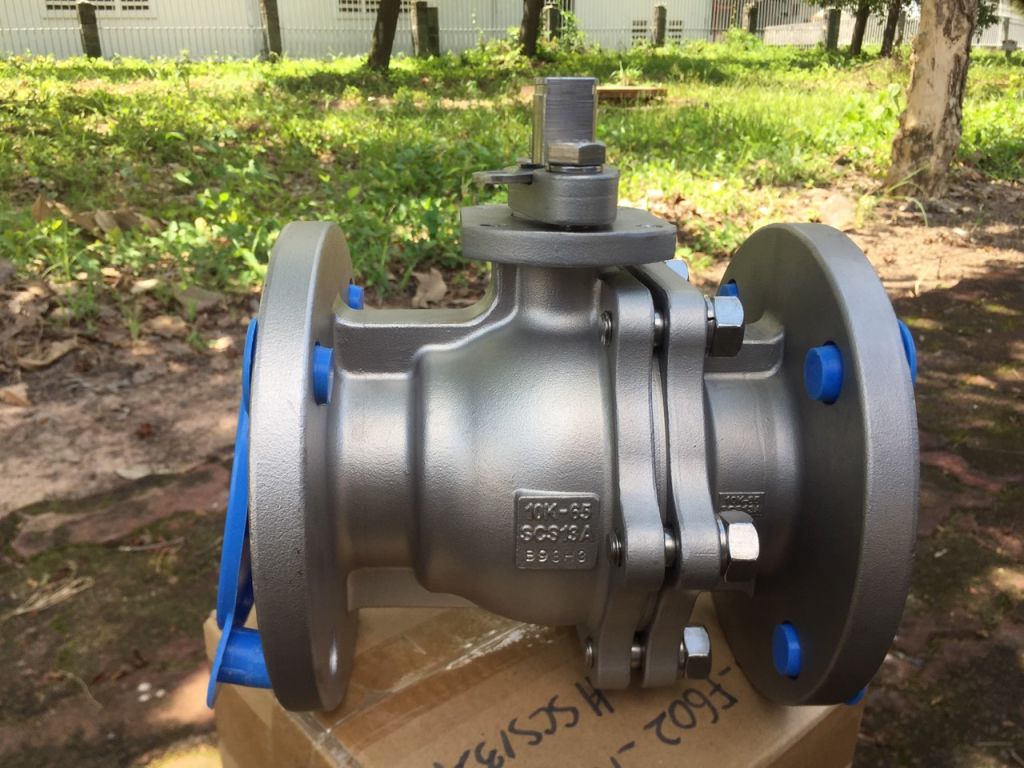

Cấu tạo chi tiết van bi Bueno 2 mảnh mặt bích
Dòng sản phẩm Bueno F601, F602, F603 sở hữu cấu trúc cơ khí chắc chắn, được cấu thành từ những bộ phận chính được gia công với độ chính xác cao, đảm bảo hoạt động trơn tru trong điều kiện áp suất biến đổi. Dưới đây là mô tả chi tiết từng thành phần cấu tạo nên một van bi mặt bích 2 mảnh hoàn chỉnh:

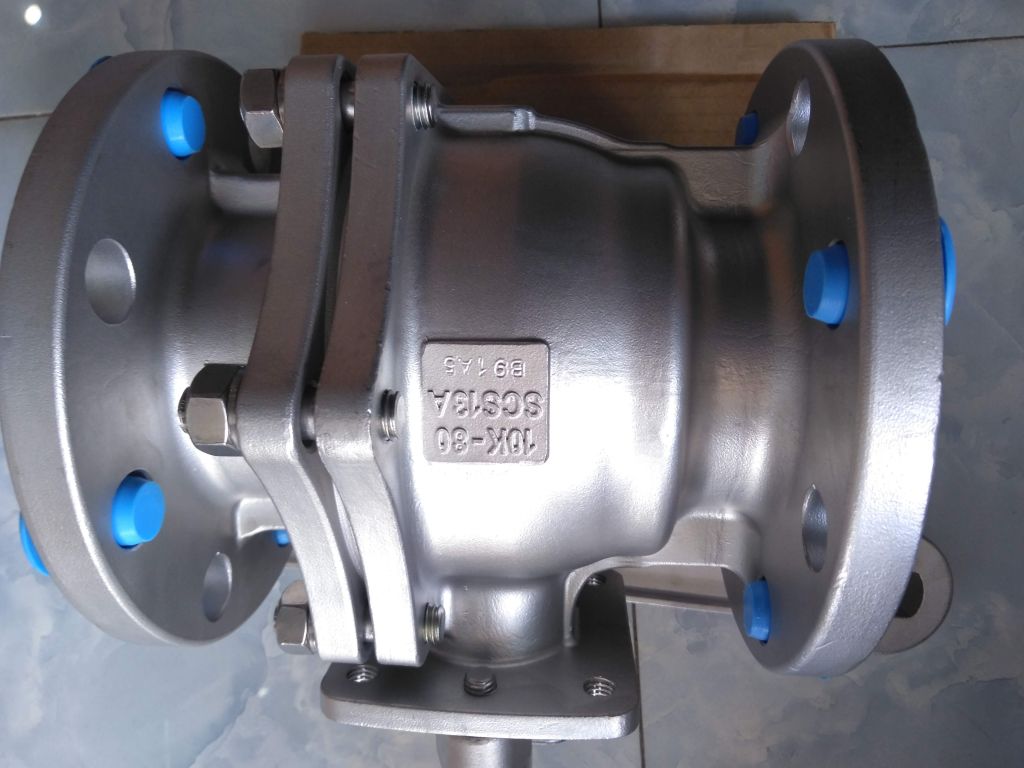

- Thân van (Body & End Cap): Được chế tạo thành hai nửa riêng biệt (2 mảnh), ghép nối với nhau bằng hệ thống bu lông và đai ốc cường độ cao. Vật liệu phổ biến là thép không gỉ SUS304, SUS316 hoặc thép carbon (WCB), cho phép chịu va đập cơ học và áp suất lớn tốt hơn cấu trúc 1 mảnh hay 3 mảnh truyền thống.
- Bi van (Ball): Được gia công từ thép không gỉ đặc chủng, có độ bóng gương cao. Bề mặt bi được mạ Chrome hoặc Niken giúp giảm ma sát với vòng đệm, chống bám cặn và ngăn ngừa hiện tượng xước trong quá trình đóng mở thường xuyên.
- Trục van (Stem): Thiết kế dạng cổ trục chống phun (Anti-Blowout Stem), đảm bảo an toàn tuyệt đối cho người vận hành ngay cả khi áp suất trong đường ống tăng cao đột ngột. Trục được tích hợp vòng đệm chữ O và gioăng Teflon (PTFE) ngăn rò rỉ ra môi trường.
- Vòng đệm kín (Seat): Sử dụng vật liệu PTFE tinh khiết hoặc PTFE gia cường sợi thủy tinh có khả năng chịu nhiệt độ cao lên đến 200 độ C, bảo đảm khả năng đóng kín tuyệt đối, kiểm soát dòng chảy không bị rò rỉ dù ở áp suất thấp hay cao.

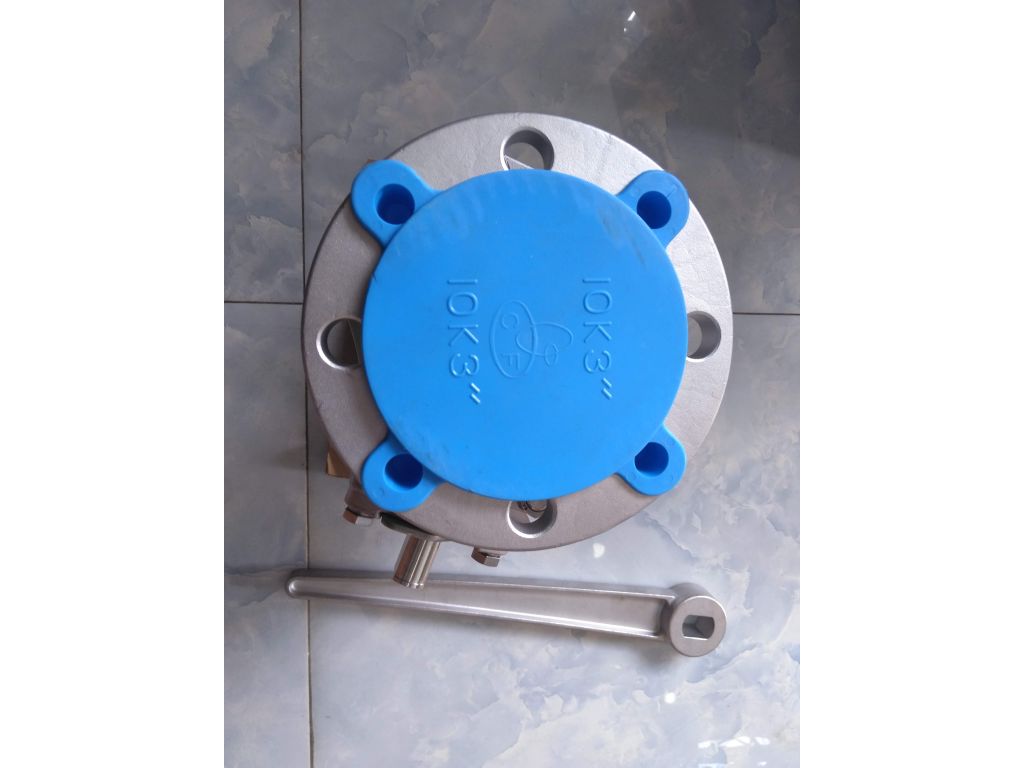

- Mặt bích (Flange): Kết nối đa tiêu chuẩn JIS 10K/20K, ANSI Class 150/300 và DIN PN16/PN40. Bề mặt mặt bích nhẵn, có rãnh chờ gioăng kín, giúp việc lắp đặt vào hệ thống đường ống lớn trở nên thuận tiện và an toàn.
- Tay kéo (Lever) hoặc hộp số (Gear Box): Đối với các kích thước từ DN50 đến DN150, van thường được trang bị tay gạt bằng thép mạ kẽm. Đối với kích cỡ từ DN200 trở lên, van được tích hợp hộp số giảm lực để việc vận hành nhẹ nhàng hơn cho công nhân.
Ứng dụng chính của van bi Bueno F601/F602/F603
Nhờ thiết kế thân 2 mảnh và kết nối mặt bích chịu lực tốt, dòng van này chiếm ưu thế tuyệt đối trong các hệ thống đường ống cỡ lớn mà dòng van lắp ren không thể đáp ứng được. Các ứng dụng phổ biến có thể kể đến như hệ thống xử lý nước thải công nghiệp, đường ống dẫn hơi trong nhà máy dệt may, nhà máy sản xuất bia nước giải khát, hệ thống PCCC và các trạm bơm cấp nước sinh hoạt quy mô lớn. Đặc biệt, trong lĩnh vực hóa dầu và khí đốt, van Bueno được tin dùng để kiểm soát dòng chảy của xăng, dầu DO, FO và các chất lỏng không ăn mòn mạnh khác trong điều kiện áp lực cao và nhiệt độ biến thiên liên tục.
Đánh giá ưu nhược điểm của van bi Bueno mặt bích 2 mảnh
Ưu điểm nổi bật
- Kết cấu chịu lực tối ưu: Thân 2 mảnh với liên kết mặt bích và bu lông giúp van chịu được áp lực hệ thống cực lớn mà không bị biến dạng. Khả năng chống rung lắc từ máy bơm và máy nén khí rất hiệu quả.
- Tiêu chuẩn linh hoạt: Dễ dàng chuyển đổi giữa các tiêu chuẩn kết nối (JIS, ANSI, DIN) mà không cần chế tạo thêm khớp nối trung gian phức tạp, tiết kiệm chi phí phụ kiện.
- Dễ bảo trì, sửa chữa: Khác với van hàn, van mặt bích 2 mảnh có thể tháo rời khỏi đường ống để vệ sinh hoặc thay thế linh kiện bên trong (bi, gioăng, trục) mà không cần cắt ống.
- Đóng mở nhanh: Cơ cấu bi xoay 90 độ cho phép đóng hoặc mở dòng chảy gần như tức thời, phù hợp với các tình huống cần ngắt dòng khẩn cấp.
Nhược điểm cần lưu ý
- Trọng lượng nặng: So với van bướm hoặc van bi lắp ren cùng kích thước, van mặt bích 2 mảnh nặng hơn đáng kể, yêu cầu giá đỡ chắc chắn và không gian lắp đặt lớn.
- Không gian lắp đặt: Cấu trúc mặt bích khiến chiều dài mặt đối mặt của van lớn hơn, không phù hợp với các tủ kỹ thuật chật hẹp.
- Giới hạn môi chất sệt: Mặc dù van bi có khoang rỗng, tuy nhiên đối với môi trường có nhiều cặn rắn và sợi dễ mắc kẹt, cần cân nhắc vệ sinh định kỳ để tránh kẹt bi.
Đánh giá chất lượng và thương hiệu Bueno
Bueno là thương hiệu van công nghiệp uy tín đến từ Đài Loan, được biết đến rộng rãi tại thị trường Châu Á nhờ vào năng lực sản xuất vượt trội và kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn API 6D và ISO 9001. Không chỉ dừng lại ở việc gia công cơ khí, Bueno còn đầu tư mạnh vào dây chuyền thử nghiệm áp suất và kiểm tra độ kín khí bằng khí Nitơ cho từng sản phẩm trước khi xuất xưởng. Điều này đảm bảo rằng mỗi chiếc van bi Bueno F601/F602/F603 đến tay khách hàng đều đạt hiệu suất 100% như cam kết thiết kế. Sản phẩm được các kỹ sư tại nhà máy của chúng tôi đánh giá rất cao về độ bền của lớp mạ bi và khả năng chịu mài mòn của gioăng PTFE, vượt trội hơn hẳn các dòng van giá rẻ trôi nổi trên thị trường.
Tại Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là nhà nhập khẩu và phân phối chính thức các sản phẩm van công nghiệp Bueno. Chúng tôi cam kết cung cấp sản phẩm chính hãng, có đầy đủ giấy chứng nhận xuất xứ và chất lượng (CQ/CO). Đội ngũ tư vấn giàu kinh nghiệm của TBCNSG luôn sẵn sàng hỗ trợ quý khách chọn đúng chủng loại van, vật liệu và tiêu chuẩn mặt bích tối ưu cho hệ thống, giúp dự án vận hành an toàn và tiết kiệm chi phí đầu tư.
Bảng giá tham khảo van bi Bueno F601 - Inox 304 - JIS 10K
Lưu ý: Giá van bi mặt bích phụ thuộc vào kích thước, vật liệu thân và tiêu chuẩn áp lực mặt bích. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chi tiết và ưu đãi nhất cho dự án.
| Model | Kích cỡ (DN) | Vật liệu thân | Kiểu kết nối | Tiêu chuẩn mặt bích | Giá tham khảo (VNĐ) |
|---|---|---|---|---|---|
| Bueno F601 | DN50 | Inox 304 | Mặt bích | JIS 10K | Liên hệ |
| Bueno F601 | DN65 | Inox 304 | Mặt bích | JIS 10K | Liên hệ |
| Bueno F601 | DN80 | Inox 304 | Mặt bích | JIS 10K | Liên hệ |
| Bueno F601 | DN100 | Inox 304 | Mặt bích | JIS 10K | Liên hệ |
| Bueno F601 | DN125 | Inox 304 | Mặt bích | JIS 10K | Liên hệ |
| Bueno F601 | DN150 | Inox 304 | Mặt bích | JIS 10K | Liên hệ |
| Bueno F601 | DN200 | Inox 304 | Mặt bích | JIS 10K | Liên hệ |
Bảng giá tham khảo van bi Bueno F602 - Thép Carbon - ANSI 150
| Model | Kích cỡ (Inch) | Vật liệu thân | Kiểu vận hành | Tiêu chuẩn mặt bích | Giá tham khảo (VNĐ) |
|---|---|---|---|---|---|
| Bueno F602 | 2 inch | Thép Carbon (WCB) | Tay gạt | ANSI Class 150 | Liên hệ |
| Bueno F602 | 3 inch | Thép Carbon (WCB) | Tay gạt | ANSI Class 150 | Liên hệ |
| Bueno F602 | 4 inch | Thép Carbon (WCB) | Tay gạt | ANSI Class 150 | Liên hệ |
| Bueno F602 | 6 inch | Thép Carbon (WCB) | Hộp số | ANSI Class 150 | Liên hệ |
| Bueno F602 | 8 inch | Thép Carbon (WCB) | Hộp số | ANSI Class 150 | Liên hệ |
| Bueno F602 | 10 inch | Thép Carbon (WCB) | Hộp số | ANSI Class 150 | Liên hệ |
Bảng giá tham khảo van bi Bueno F603 - Inox 316 - DIN PN16
| Model | Kích cỡ (DN) | Vật liệu thân | Môi trường làm việc | Tiêu chuẩn mặt bích | Giá tham khảo (VNĐ) |
|---|---|---|---|---|---|
| Bueno F603 | DN40 | Inox 316 | Hóa chất nhẹ | DIN PN16 | Liên hệ |
| Bueno F603 | DN50 | Inox 316 | Hóa chất nhẹ | DIN PN16 | Liên hệ |
| Bueno F603 | DN65 | Inox 316 | Hóa chất nhẹ | DIN PN16 | Liên hệ |
| Bueno F603 | DN80 | Inox 316 | Hóa chất nhẹ | DIN PN16 | Liên hệ |
| Bueno F603 | DN100 | Inox 316 | Hóa chất nhẹ | DIN PN16 | Liên hệ |
| Bueno F603 | DN150 | Inox 316 | Hóa chất nhẹ | DIN PN16 | Liên hệ |
So sánh kỹ thuật giữa các dòng Model Bueno F601, F602 và F603
Để giúp khách hàng lựa chọn chính xác model phù hợp với điều kiện làm việc thực tế, chúng tôi đưa ra bảng so sánh chi tiết về kỹ thuật giữa ba phiên bản chính. Việc lựa chọn sai vật liệu hoặc cấp áp lực có thể dẫn đến rủi ro hư hỏng van và mất an toàn hệ thống.
| Tiêu chí so sánh | Bueno F601 | Bueno F602 | Bueno F603 |
|---|---|---|---|
| Vật liệu thân chính | Inox SUS304 / CF8 | Thép Carbon WCB | Inox SUS316 / CF8M |
| Thiết kế thân | 2 Mảnh, Bu lông liên kết | 2 Mảnh, Bu lông liên kết | 2 Mảnh, Bu lông liên kết |
| Tiêu chuẩn mặt bích phổ biến | JIS 10K / 20K | ANSI Class 150 / 300 | DIN PN16 / PN40 |
| Áp suất làm việc tối đa | ~ 20 kg/cm2 (tùy nhiệt độ) | ~ 19 kg/cm2 (tùy nhiệt độ) | ~ 25 kg/cm2 (tùy nhiệt độ) |
| Khả năng chống ăn mòn | Tốt (Nước, khí nén, hơi) | Trung bình (Yêu cầu sơn phủ bảo vệ) | Rất tốt (Môi trường Axit yếu, hóa chất) |
| Nhiệt độ làm việc tham khảo | -20°C đến 180°C | -10°C đến 120°C | -20°C đến 200°C |
| Ứng dụng điển hình | Cấp thoát nước, thực phẩm | PCCC, điều hòa HVAC, dầu khí | Nhà máy hóa chất, hàng hải |
Phụ kiện và linh kiện thay thế cho van bi Bueno mặt bích
Trong quá trình sử dụng lâu dài, để tiết kiệm chi phí thay mới toàn bộ van, khách hàng có thể thay thế các bộ phận tiêu hao. Chúng tôi luôn có sẵn phụ kiện chính hãng Bueno để hỗ trợ bảo trì nhanh chóng.
| STT | Tên phụ kiện / Linh kiện | Vật liệu | Công dụng | Tình trạng |
|---|---|---|---|---|
| 1 | Bộ gioăng làm kín thân (Body Gasket) | PTFE / Graphite | Thay thế khi van bị rò rỉ giữa hai mảnh thân | Có sẵn |
| 2 | Vòng đệm kín bi (Ball Seat) | PTFE nguyên chất / TFM | Khôi phục độ kín giữa bi và thân van | Có sẵn |
| 3 | Bộ gioăng cổ trục (Stem Packing) | PTFE / Viton | Ngăn rò rỉ môi chất dọc theo trục van | Có sẵn |
| 4 | Tay kéo inox (Lever Handle) | Inox 304 | Thay thế khi tay gạt bị gãy hoặc cong do tác động mạnh | Có sẵn |
| 5 | Bộ bu lông, đai ốc mặt bích | Thép đen / Inox | Thay thế khi bulong bị rỉ sét, mòn ren sau thời gian dài ngoài trời | Có sẵn |
Hướng dẫn lắp đặt van bi mặt bích 2 mảnh an toàn
Việc lắp đặt đúng kỹ thuật quyết định rất lớn đến tuổi thọ của van. Do trọng lượng van bi mặt bích cỡ lớn khá nặng, quý khách cần tuân thủ các nguyên tắc sau:
- Chuẩn bị mặt bích đối ứng: Đảm bảo bề mặt sạch sẽ, không ba via. Sử dụng gioăng kín phù hợp đặt giữa hai mặt bích.
- Xiết bu lông đối xứng: Trong quá trình lắp, phải xiết bu lông theo nguyên tắc đối xứng chéo góc để lực phân bố đều, tránh làm nứt vỡ mặt bích hoặc biến dạng thân van.
- Tránh hàn khi van đã lắp vào ống: Nhiệt lượng từ quá trình hàn có thể làm cháy gioăng PTFE bên trong. Nếu cần hàn mặt bích, phải tháo rời van ra khỏi hệ thống.
- Kiểm tra khoang van: Trước khi cấp chất lỏng vào ống, nên mở van và thổi khí sạch để đảm bảo không có cặn kim loại hay xỉ hàn mắc kẹt trong khoang bi, gây xước bi và rò rỉ.
- Giá đỡ ống: Đối với van kích cỡ DN150 trở lên, cần thiết kế giá đỡ chịu lực độc lập cho thân van hoặc đoạn ống gần đó, tuyệt đối không để toàn bộ trọng lượng ống đè lên thân van.
Quy trình bảo trì và bảo dưỡng định kỳ
Để duy trì độ kín và moment xoay nhẹ nhàng cho van bi Bueno, chúng tôi khuyến nghị quy trình bảo trì định kỳ như sau:
- Chu kỳ 3 tháng/lần: Vận hành thử đóng/mở toàn bộ hành trình van vài lần nếu hệ thống ít hoạt động. Điều này giúp tránh hiện tượng kẹt bi do cặn bẩn khô cứng trong khoang.
- Chu kỳ 6 tháng/lần: Kiểm tra rò rỉ tại vị trí cổ trục. Nếu thấy hiện tượng rỉ nước hoặc khí nhẹ, cần xiết thêm đai ốc ép gioăng cổ trục với lực vừa phải, tránh xiết quá mạnh gây nặng tay kéo.
- Chu kỳ 12 tháng/lần: Kiểm tra bằng mắt thường tình trạng sơn phủ chống gỉ trên thân van thép carbon (F602). Nếu có dấu hiệu bong tróc, cần vệ sinh và sơn bảo vệ lại để tránh han gỉ lan rộng. Đối với bu lông mặt bích, cần siết lại lực để đảm bảo không bị rung lắc làm lỏng ren.
- Xử lý sự cố nặng tay kéo: Tuyệt đối không dùng vam, ống tuýp dài để cưỡng bức đóng mở van vì sẽ gây gãy trục hoặc vỡ bi. Cần tháo van ra khỏi hệ thống, mở thân 2 mảnh để kiểm tra và vệ sinh khoang van hoặc thay thế vòng đệm.
Câu hỏi thường gặp về Van bi Bueno F601, F602, F603
1. Sự khác biệt chính giữa van bi Bueno F601 (Inox 304) và F603 (Inox 316) là gì?
Sự khác biệt nằm ở thành phần hóa học của vật liệu thân và bi. Model F601 (Inox 304) có khả năng chống ăn mòn tốt trong môi trường nước sạch, thực phẩm và hơi nóng. Trong khi đó, Model F603 (Inox 316) chứa thành phần Molypden (Mo) giúp tăng cường khả năng chống lại sự ăn mòn từ Axit yếu, Clorua và nước biển. Vì vậy, nếu hệ thống của bạn dẫn nước muối hoặc hóa chất nhẹ, F603 là lựa chọn bắt buộc để đảm bảo tuổi thọ.
2. Van bi Bueno mặt bích 2 mảnh có thuận tiện cho việc sửa chữa không?
Rất thuận tiện. Nhờ thiết kế 2 mảnh ghép bu lông, người dùng có thể tháo rời phần nắp (End Cap) để truy cập vào khoang trong, lấy bi van và vòng đệm ra vệ sinh hoặc thay mới mà không cần cắt ống hay tháo toàn bộ thân van khỏi đường ống. Tuy nhiên, cần lưu ý đảm bảo nguồn áp lực đã được khóa và xả hết trước khi tiến hành bảo trì.
3. Tiêu chuẩn mặt bích JIS, ANSI, DIN trên dòng van này có thay đổi được không?
Tiêu chuẩn mặt bích đã được cố định ngay từ khi sản xuất và in trên nhãn mác van. Bạn không thể thay đổi mặt bích JIS sang ANSI trên cùng một thân van. Tuy nhiên, chúng tôi có sẵn hàng tồn kho cho cả ba tiêu chuẩn JIS, ANSI và DIN, giúp bạn đặt mua đúng loại phù hợp mà không cần dùng thêm khớp chuyển đổi phức tạp.
4. Tại sao van bi mặt bích của tôi bị rò rỉ ở cổ trục sau một thời gian ngắn sử dụng?
Có hai nguyên nhân phổ biến. Thứ nhất, nhiệt độ môi chất hoặc môi trường quá cao khiến gioăng PTFE bị biến dạng. Thứ hai, tần suất đóng mở quá nhanh và dồn dập gây mài mòn cổ trục. Bạn có thể khắc phục bằng cách xiết nhẹ đai ốc ép gioăng. Nếu vẫn còn rò rỉ, hãy liên hệ TBCNSG để mua bộ gioăng cổ trục thay thế chịu nhiệt tốt hơn (Viton hoặc Graphite).
5. Đối với đường ống dẫn khí nén áp suất cao, nên chọn model nào của Bueno?
Đối với khí nén áp suất cao, chúng tôi khuyến nghị sử dụng van bi thép carbon Bueno F602 với tiêu chuẩn ANSI Class 300 (tương đương mặt bích chịu áp lực cao hơn). Chất liệu thép carbon chịu được biến thiên áp suất tốt, kết hợp với thiết kế trục chống phun đảm bảo an toàn tuyệt đối trong môi trường khí nén. Đừng quên kiểm tra gioăng làm kín phải là loại chuyên dụng cho khí để tránh rò rỉ phân tử nhỏ.
Cam kết của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG)
- Hàng chính hãng 100%: Chúng tôi cam kết cung cấp van bi Bueno chính hãng, có đầy đủ chứng từ CO/CQ. TBCNSG nói không với hàng nhái, hàng giả kém chất lượng.
- Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư của chúng tôi sẵn sàng tư vấn chọn van miễn phí, giải đáp các thắc mắc về tiêu chuẩn mặt bích và tính toán áp lực cho dự án của bạn.
- Giá thành cạnh tranh: Với vai trò là nhà nhập khẩu trực tiếp, chúng tôi loại bỏ các khâu trung gian để đem đến mức giá tốt nhất cho khách hàng, đặc biệt với các đơn hàng số lượng lớn.
- Hậu mãi chu đáo: Chính sách bảo hành rõ ràng, hỗ trợ đổi trả nhanh chóng nếu có lỗi từ nhà sản xuất. Cung cấp linh kiện thay thế nhanh chóng, giảm thiểu thời gian dừng máy.
- Vận chuyển toàn quốc: Hàng hóa được đóng gói cẩn thận, giao hàng tận nơi cho các công trình từ Bắc vào Nam một cách an toàn và đúng tiến độ.
Quý khách hàng có nhu cầu nhận báo giá tốt nhất cho Van bi Bueno F601, F602, F603 hoặc cần hỗ trợ thêm về giải pháp đường ống công nghiệp, xin vui lòng liên hệ ngay với chúng tôi qua Hotline/Zalo: 09 1800 6799 hoặc gửi thông tin chi tiết qua email: [email protected]. TBCNSG luôn sẵn sàng đồng hành cùng công trình của bạn.
