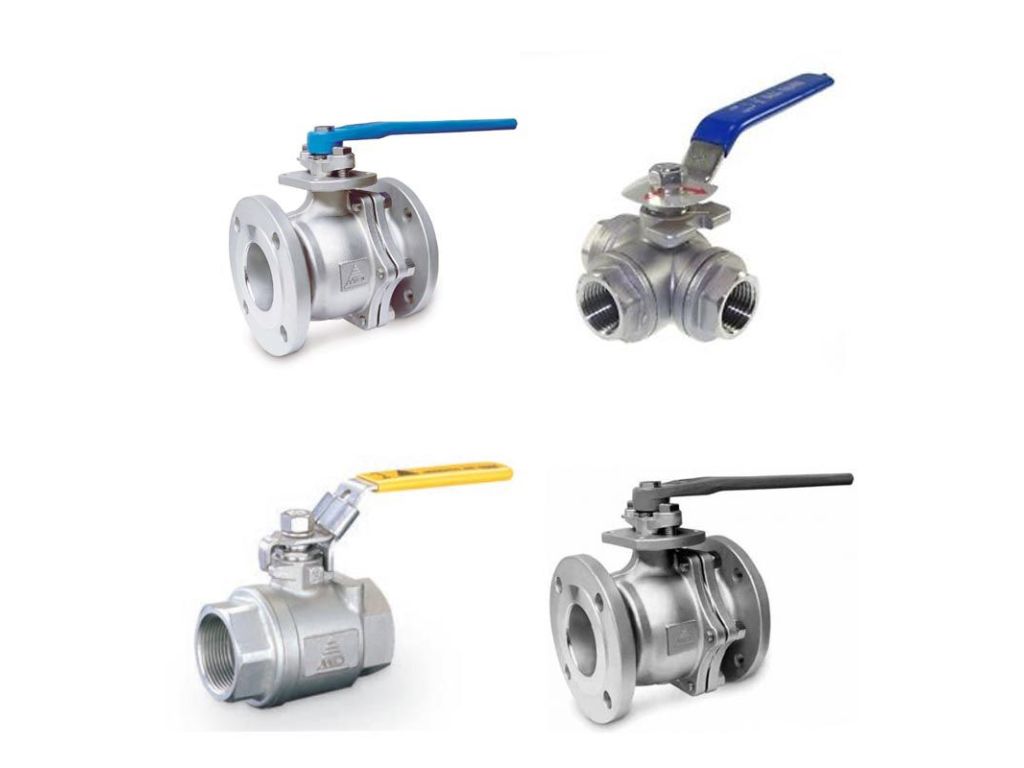

Van bi Asia mặt bích PN16 là dòng van công nghiệp được sản xuất bởi Asia Valve, một trong những thương hiệu van uy tín hàng đầu tại thị trường châu Á. Với kiểu kết nối mặt bích đạt tiêu chuẩn áp lực PN16 (16 bar), sản phẩm này được sử dụng rộng rãi trong các hệ thống đường ống dẫn nước, khí nén, hơi và các chất lỏng không ăn mòn mạnh. Nhờ thiết kế đóng mở nhanh bằng góc quay 90 độ, van bi mặt bích giúp kiểm soát dòng chảy hiệu quả trong các nhà máy công nghiệp, tòa nhà cao tầng và hệ thống PCCC.
Sản phẩm van bi mặt bích PN16 mang thương hiệu Asia nổi bật với độ bền cơ học cao, khả năng chịu áp lực ổn định và giá thành cạnh tranh so với các thương hiệu đến từ Châu Âu. Các dòng van bi Asia hiện có sẵn nhiều model với vật liệu đa dạng từ gang, thép, đồng đến inox 304, inox 316, đáp ứng linh hoạt nhiều điều kiện làm việc khác nhau. TBCNSG tự hào là nhà phân phối chính thức các sản phẩm van bi Asia mặt bích PN16 trên toàn quốc.
Cấu tạo chi tiết van bi Asia mặt bích PN16
Van bi mặt bích PN16 được thiết kế với kết cấu chắc chắn, đảm bảo hoạt động ổn định dưới áp lực cao. Các bộ phận chính của van bao gồm:
- Thân van: Chế tạo từ gang cầu, thép đúc hoặc inox 304/316, chịu lực tốt, chống ăn mòn, lắp mặt bích tiêu chuẩn PN16.
- Bi van (quả cầu): Làm từ inox 304 hoặc inox 316, được gia công nhẵn bóng tuyệt đối, đảm bảo độ kín khi đóng và giảm ma sát khi vận hành.
- Trục van (ty van): Làm từ thép không gỉ, kết nối chặt chẽ với bi van thông qua then cài chống trượt, truyền lực từ tay gạt hoặc bộ điều khiển.
- Gioăng làm kín (Seat): Sử dụng PTFE (Teflon) hoặc PTFE gia cường sợi thủy tinh, chịu nhiệt độ cao, chống mài mòn và đảm bảo khả năng làm kín tuyệt đối.
- Gioăng thân và nắp van: Vật liệu Graphite hoặc PTFE giúp ngăn rò rỉ ra môi trường bên ngoài.
- Tay quay (Handle): Thường là tay gạt inox hoặc thép mạ kẽm, có khóa định vị trạng thái đóng/mở.
Ứng dụng của van bi Asia mặt bích PN16
Nhờ thiết kế kết nối mặt bích chịu áp lực tốt và đa dạng vật liệu, van bi Asia PN16 được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống cấp nước sinh hoạt và xử lý nước thải đô thị.
- Hệ thống phòng cháy chữa cháy (PCCC).
- Nhà máy nhiệt điện, thủy điện, đường ống dẫn hơi và khí nén.
- Ngành công nghiệp hóa chất, dầu khí (đối với dòng inox chống ăn mòn).
- Hệ thống HVAC trong các tòa nhà cao tầng, trung tâm thương mại.
- Ngành đóng tàu, hàng hải với điều kiện làm việc khắc nghiệt.
Ưu điểm và nhược điểm của van bi mặt bích PN16 Asia
Ưu điểm
- Thời gian đóng mở nhanh chóng chỉ với góc quay 90 độ, phù hợp với các vị trí yêu cầu thao tác khẩn cấp.
- Khả năng làm kín vượt trội nhờ thiết kế bi tròn ôm khít gioăng PTFE, hạn chế tối đa rò rỉ.
- Đa dạng vật liệu, đáp ứng nhiều điều kiện nhiệt độ và môi chất từ nước sạch đến hóa chất nhẹ.
- Giá thành hợp lý, nguồn cung ổn định, dễ dàng thay thế và bảo trì.
- Thiết kế mặt bích PN16 giúp lắp đặt chắc chắn trên đường ống lớn, giảm rung lắc.
Nhược điểm
- Không phù hợp cho các ứng dụng cần điều tiết lưu lượng chính xác vì dòng chảy dễ gây xâm thực bi van khi mở một phần.
- Kích thước và trọng lượng lớn hơn so với van kết nối ren, yêu cầu không gian lắp đặt rộng hơn.
- Đối với dòng gang, cần tránh hiện tượng sốc nhiệt hoặc va đập mạnh có thể gây nứt thân.
Đánh giá chất lượng sản phẩm van bi Asia mặt bích PN16
Van bi Asia mặt bích PN16 được đánh giá là dòng sản phẩm có độ ổn định cao, đáp ứng tốt các tiêu chuẩn công nghiệp Nhật Bản (JIS) và tiêu chuẩn DIN/BS của Châu Âu. Bề mặt thân van được sơn epoxy chống gỉ, chịu được môi trường ẩm ướt ngoài trời. Bi van inox gia công chính xác giúp lực vận hành nhẹ nhàng, êm ái. Các chuyên gia kỹ thuật đánh giá sản phẩm này có tuổi thọ trung bình từ 5 đến 10 năm nếu được bảo trì đúng cách, là lựa chọn tối ưu cho các dự án vừa và lớn.
Thương hiệu Asia Valve và đánh giá từ TBCNSG
Asia Valve là thương hiệu van công nghiệp nổi tiếng, có nhà máy sản xuất đặt tại nhiều quốc gia với dây chuyền công nghệ hiện đại. Sản phẩm của Asia Valve nổi bật với sự cân bằng giữa chất lượng Nhật Bản và giá thành cạnh tranh. Là đối tác chiến lược, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) cam kết cung cấp các sản phẩm van bi Asia mặt bích PN16 nhập khẩu chính hãng 100%, đầy đủ giấy tờ CO/CQ, nguồn gốc xuất xứ rõ ràng. Chúng tôi kiểm định kỹ lưỡng từng lô hàng trước khi giao đến tay khách hàng, đảm bảo van hoạt động kín khít, tay gạt chắc chắn và tem nhãn nguyên vẹn.
Bảng giá tham khảo van bi Asia mặt bích PN16
Dưới đây là bảng giá tham khảo cho các dòng van bi Asia mặt bích PN16. Giá có thể thay đổi tùy theo số lượng và thời điểm đặt hàng. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chính xác và chiết khấu tốt nhất.
Bảng giá van bi Asia mặt bích PN16 thân gang
| Model | Kích thước (DN) | Vật liệu thân | Vật liệu bi | Gioăng | Xuất xứ | Giá tham khảo (VNĐ) |
|---|---|---|---|---|---|---|
| AS-FBV-01G | DN50 | Gang cầu | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-02G | DN65 | Gang cầu | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-03G | DN80 | Gang cầu | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-04G | DN100 | Gang cầu | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-05G | DN125 | Gang cầu | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-06G | DN150 | Gang cầu | Inox 304 | PTFE | Asia Valve | Liên hệ |
Bảng giá van bi Asia mặt bích PN16 thân inox 304
| Model | Kích thước (DN) | Vật liệu thân | Vật liệu bi | Gioăng | Xuất xứ | Giá tham khảo (VNĐ) |
|---|---|---|---|---|---|---|
| AS-FBV-01SS | DN15 | Inox 304 | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-02SS | DN25 | Inox 304 | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-03SS | DN40 | Inox 304 | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-04SS | DN50 | Inox 304 | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-05SS | DN65 | Inox 304 | Inox 304 | PTFE | Asia Valve | Liên hệ |
| AS-FBV-06SS | DN80 | Inox 304 | Inox 304 | PTFE | Asia Valve | Liên hệ |
Bảng so sánh kỹ thuật van bi mặt bích PN16 theo vật liệu
| Tiêu chí | Thân gang cầu | Thân inox 304 | Thân inox 316 | Thân thép WCB |
|---|---|---|---|---|
| Chịu áp lực | PN16 (16 bar) | PN16 (16 bar) | PN16 (16 bar) | PN16 (16 bar) |
| Nhiệt độ làm việc | 0°C - 80°C | -20°C - 180°C | -20°C - 200°C | -29°C - 425°C |
| Khả năng chống ăn mòn | Trung bình (cần sơn phủ) | Tốt | Rất tốt (chịu axit yếu) | Khá |
| Môi chất phù hợp | Nước, khí nén | Nước, hơi, thực phẩm | Hóa chất, nước biển | Dầu, khí, hơi nhiệt cao |
| Giá thành | Thấp nhất | Trung bình | Cao | Trung bình khá |
| Tuổi thọ trung bình | 5-7 năm | 7-10 năm | 10 năm trở lên | 7-10 năm |
Phụ kiện và linh kiện thay thế cho van bi Asia mặt bích PN16
Trong quá trình sử dụng, một số bộ phận của van bi có thể cần thay thế để duy trì hiệu suất. TBCNSG cung cấp đầy đủ phụ kiện chính hãng cho van bi Asia mặt bích PN16.
| STT | Tên linh kiện | Vật liệu | Mô tả | Giá tham khảo |
|---|---|---|---|---|
| 1 | Gioăng làm kín (Seat) | PTFE nguyên chất | Dùng cho DN50-DN100, thay thế khi rò rỉ | Liên hệ |
| 2 | Gioăng thân van | Graphite/PTFE | Ngăn rò rỉ trục van ra ngoài | Liên hệ |
| 3 | Tay gạt van bi | Thép mạ kẽm | Kèm khóa định vị, dễ lắp đặt | Liên hệ |
| 4 | Trục van (Ty van) | Inox 304 | Dùng thay thế khi trục bị mòn hoặc cong | Liên hệ |
| 5 | Bộ bulong, ốc vít mặt bích | Thép carbon mạ kẽm | Bộ 8-12 con tùy kích thước mặt bích | Liên hệ |
Lưu ý khi lắp đặt van bi Asia mặt bích PN16
Để đảm bảo van hoạt động ổn định và kéo dài tuổi thọ, kỹ thuật viên cần tuân thủ các nguyên tắc sau trong quá trình lắp đặt:
- Kiểm tra kỹ mặt bích của van và mặt bích của đường ống, đảm bảo bề mặt phẳng, sạch, không có vết xước sâu hay rỉ sét.
- Sử dụng gioăng làm kín phù hợp giữa hai mặt bích, thường là gioăng cao su EPDM hoặc PTFE tùy vào môi chất.
- Siết bulong mặt bích theo nguyên tắc đối xứng, đúng lực siết khuyến nghị của nhà sản xuất để tránh lệch mặt bích gây rò rỉ.
- Không sử dụng van bi cho mục đích điều tiết lưu lượng (mở một phần) trong thời gian dài để tránh mài mòn bi và gioăng.
- Lắp đặt van ở vị trí dễ thao tác, có không gian cho tay gạt xoay đủ 90 độ.
- Với hệ thống hơi nhiệt độ cao, cần lắp van bi inox hoặc thép chịu nhiệt, không dùng dòng gang.
Cách bảo trì và bảo dưỡng van bi mặt bích PN16
Bảo trì định kỳ là chìa khóa để duy trì độ kín và khả năng vận hành của van bi Asia mặt bích PN16. Khuyến nghị thực hiện các bước sau:
- Định kỳ 6 tháng hoặc 1 năm vận hành van đóng/mở vài lần nếu van ở trạng thái tĩnh quá lâu, tránh tình trạng kẹt bi do cặn bẩn tích tụ.
- Kiểm tra rò rỉ quanh trục van, nếu phát hiện rò rỉ nhẹ có thể xiết nhẹ đai ốc ép gioăng trục. Nếu rò rỉ nặng cần thay gioăng mới.
- Với môi trường môi chất bẩn, nên lắp lọc Y trước van để bảo vệ bề mặt bi và gioăng.
- Tra mỡ bôi trơn chuyên dụng cho trục van nếu thấy thao tác đóng mở nặng.
- Khi thay gioăng, vệ sinh sạch khoang chứa bi, kiểm tra bề mặt bi inox, nếu có vết xước sâu cần thay thế bi mới.
Câu hỏi thường gặp về van bi Asia mặt bích PN16
Van bi Asia mặt bích PN16 khác gì so với van bi lắp ren?
Van bi mặt bích PN16 sử dụng kết nối mặt bích với bulong siết chặt, phù hợp cho đường ống kích thước lớn từ DN50 trở lên, chịu áp lực tốt và dễ tháo lắp bảo trì. Trong khi đó van bi lắp ren chỉ phù hợp ống nhỏ (dưới DN50), lắp đặt nhanh hơn nhưng khó tháo rời hơn khi cần sửa chữa.
Nên chọn van bi Asia thân gang hay thân inox 304 cho hệ thống nước sạch?
Đối với hệ thống nước sạch thông thường, van thân gang cầu sơn epoxy là lựa chọn kinh tế và hoàn toàn đáp ứng yêu cầu. Nếu hệ thống yêu cầu vệ sinh an toàn cao như nước uống, thực phẩm hoặc làm việc ngoài trời mưa nắng thường xuyên, nên chọn thân inox 304 để chống gỉ sét tốt hơn và đảm bảo chất lượng nước.
Bao lâu nên thay thế gioăng làm kín cho van bi mặt bích?
Tuổi thọ gioăng PTFE phụ thuộc vào tần suất đóng mở, nhiệt độ và độ sạch của môi chất. Trong điều kiện tiêu chuẩn, gioăng có thể hoạt động tốt từ 3 đến 5 năm. Khi phát hiện van không kín hoàn toàn ở vị trí đóng, cần kiểm tra và thay thế gioăng ngay để tránh thất thoát lưu chất và mài mòn bi van.
Van bi Asia mặt bích PN16 có dùng được cho khí nén và hơi nóng không?
Có, nhưng cần lựa chọn vật liệu phù hợp. Với khí nén thông thường, van gang hoặc inox đều dùng tốt. Với hơi nóng trên 100°C, bắt buộc phải dùng van inox 304, inox 316 hoặc thép WCB, đồng thời gioăng phải là loại PTFE chịu nhiệt gia cường, tránh dùng van gang vì dễ gây nứt vỡ do sốc nhiệt.
Làm sao để phân biệt van bi Asia chính hãng và hàng giả?
Van bi Asia chính hãng có tem chống hàng giả của nhà sản xuất, bề mặt sơn mịn, chữ đúc trên thân van sắc nét, có logo Asia Valve rõ ràng. Van có đầy đủ giấy chứng nhận xuất xứ CO và chứng nhận chất lượng CQ. Quý khách nên mua hàng tại các nhà phân phối uy tín như TBCNSG để đảm bảo chất lượng và được hưởng chế độ bảo hành đầy đủ.
Cam kết của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG)
- Sản phẩm chính hãng 100%: TBCNSG cam kết toàn bộ van bi Asia mặt bích PN16 được nhập khẩu trực tiếp, có CO/CQ đầy đủ, nói không với hàng giả, hàng nhái kém chất lượng.
- Giá cạnh tranh nhất thị trường: Với vị thế là nhà phân phối chiến lược, chúng tôi cung cấp sản phẩm với giá gốc, chiết khấu cao, hỗ trợ vận chuyển toàn quốc.
- Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư của TBCNSG luôn sẵn sàng tư vấn chọn loại van phù hợp với thông số kỹ thuật của dự án và hỗ trợ xử lý sự cố lắp đặt.
- Bảo hành chính hãng lên đến 12 tháng: Các sản phẩm được bảo hành theo tiêu chuẩn nhà sản xuất, đổi trả nhanh chóng nếu có lỗi kỹ thuật từ nhà máy.
- Kho hàng lớn, sẵn sàng giao ngay: Với lượng tồn kho lớn tại TP.HCM, chúng tôi đáp ứng nhanh các đơn hàng số lượng lớn cho các dự án gấp.
Quý khách hàng đang có nhu cầu mua van bi Asia mặt bích PN16 hoặc cần tư vấn thêm về giải pháp đường ống công nghiệp, vui lòng liên hệ ngay với chúng tôi qua Hotline/Zalo: 09 1800 6799 hoặc gửi yêu cầu về email: [email protected]. TBCNSG rất hân hạnh được phục vụ quý khách và đồng hành cùng sự phát triển bền vững của dự án.
