Bẫy hơi là thiết bị quan trọng trong mọi hệ thống hơi công nghiệp, giúp loại bỏ nước ngưng tụ và khí không ngưng ra khỏi đường ống, duy trì hiệu suất trao đổi nhiệt và bảo vệ thiết bị khỏi ăn mòn. Trong số các loại bẫy hơi cơ phổ biến, bẫy hơi phao và bẫy hơi gầu đảo là hai lựa chọn được sử dụng rộng rãi nhất. Bài viết này sẽ so sánh chi tiết hai dòng bẫy hơi này về cấu tạo, nguyên lý hoạt động, ưu nhược điểm và ứng dụng thực tế, giúp bạn đưa ra quyết định phù hợp cho hệ thống của mình.
Bẫy hơi phao là gì?
Bẫy hơi phao (float steam trap) là loại bẫy hơi cơ hoạt động dựa trên sự thay đổi mực nước ngưng tụ bên trong buồng bẫy. Cấu tạo chính gồm một quả phao nổi (dạng hình cầu hoặc phao kín) được liên kết với cơ cấu van xả. Khi nước ngưng tích tụ, phao nổi lên và thông qua tay đòn sẽ mở van để xả nước ra ngoài. Khi mực nước giảm xuống, phao hạ xuống và van đóng lại, ngăn hơi thoát ra.
Bẫy hơi phao thường được kết hợp với một van xả khí nhiệt tĩnh (thermostatic air vent) để loại bỏ không khí và khí không ngưng trong giai đoạn khởi động, tạo thành bẫy hơi phao – nhiệt tĩnh (F&T trap). Vật liệu chế tạo phổ biến là gang, thép đúc hoặc inox, với phao và các chi tiết bên trong thường bằng inox để chống ăn mòn.
Bẫy hơi gầu đảo là gì?
Bẫy hơi gầu đảo (inverted bucket steam trap), còn gọi là bẫy hơi thùng ngược hoặc bẫy hơi xô ngược, hoạt động dựa trên sự chênh lệch tỉ trọng giữa hơi nước và nước ngưng tụ. Bộ phận chính là một chiếc gầu (xô) úp ngược, có thể nổi lên hoặc chìm xuống trong nước ngưng. Gầu được nối với cần van để đóng hoặc mở đường xả.
Khi hơi nước đi vào gầu úp ngược, gầu nổi lên và van đóng lại. Hơi bên trong gầu dần ngưng tụ, làm gầu mất lực nổi và chìm xuống, mở van cho nước ngưng thoát ra. Khi hơi mới tràn vào, gầu lại nổi lên và chu trình lặp lại. Bẫy hơi gầu đảo cần được mồi nước bằng tay khi khởi động lần đầu và thường có hai chi tiết chuyển động chính (gầu và cần van), giúp giảm thiểu nguy cơ kẹt hoặc tắc nghẽn.

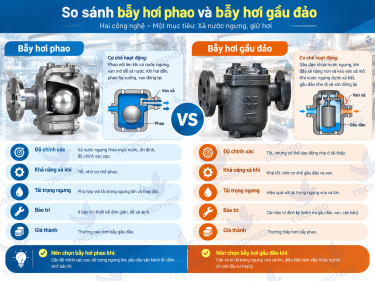

So sánh chi tiết bẫy hơi phao và bẫy hơi gầu đảo
Để có cái nhìn tổng quan, bảng dưới đây tóm tắt các tiêu chí quan trọng nhất khi so sánh hai loại bẫy hơi này.
| Tiêu chí | Bẫy hơi phao | Bẫy hơi gầu đảo |
|---|---|---|
| Cấu tạo chính | Phao nổi, tay đòn, van xả, van xả khí nhiệt tĩnh | Gầu úp ngược, cần van, lỗ xả khí nhỏ trên đỉnh gầu |
| Nguyên lý hoạt động | Dựa vào lực nổi của phao theo mực nước ngưng | Dựa vào sự chênh lệch tỉ trọng hơi – nước làm gầu nổi hoặc chìm |
| Chế độ xả nước ngưng | Xả liên tục, ngay khi nước ngưng xuất hiện | Xả theo chu kỳ (gián đoạn), khi gầu chìm xuống |
| Hiệu suất xả | Cao, ổn định, phù hợp với lưu lượng lớn | Phụ thuộc vào chu kỳ và điều kiện áp suất; hiệu quả cao trong điều kiện áp suất biến đổi |
| Khả năng chịu áp suất | Phù hợp với áp suất trung bình đến cao | Chịu được áp suất cao, đặc biệt bền bỉ trong môi trường khắc nghiệt |
| Xử lý không khí và khí không ngưng | Tốt nhờ van xả khí nhiệt tĩnh tích hợp | Hạn chế hơn; cần lỗ xả khí nhỏ và có thể gặp khó khăn khi khởi động |
| Độ bền và tuổi thọ | Cao, ít chi tiết chuyển động phức tạp | Rất cao, chỉ có hai chi tiết chuyển động, ít kẹt |
| Yêu cầu bảo dưỡng | Trung bình; phao có thể bị móp hoặc rò rỉ theo thời gian | Thấp hơn; ít chi tiết hư hỏng, nhưng cần mồi nước ban đầu |
| Khả năng chống va đập nước (water hammer) | Kém hơn | Tốt, được đánh giá cao trong điều kiện có va đập nước |
| Ứng dụng điển hình | Hệ thống hơi có tải thay đổi, yêu cầu xả nước liên tục, hệ thống sưởi, trao đổi nhiệt | Hệ thống hơi áp suất cao, đường ống chính, thiết bị có tải ổn định, môi trường rung chấn |
Nguồn tham khảo tổng hợp:
Ưu điểm nổi bật của bẫy hơi phao
- Xả nước ngưng liên tục: Bẫy hơi phao mở van ngay khi có nước ngưng, giúp duy trì hơi khô và hiệu suất nhiệt ổn định, đặc biệt quan trọng trong các thiết bị trao đổi nhiệt cần nhiệt độ không đổi.
- Hiệu suất cao với tải thay đổi: Khả năng đáp ứng linh hoạt với lưu lượng nước ngưng biến động, phù hợp với các hệ thống có tải không ổn định.
- Loại bỏ không khí tốt: Van xả khí nhiệt tĩnh tích hợp giúp đẩy nhanh không khí và khí không ngưng trong giai đoạn khởi động, rút ngắn thời gian làm nóng hệ thống.
- Hoạt động êm ái: Ít gây tiếng ồn và rung động trong quá trình vận hành.
Nhược điểm của bẫy hơi phao
- Phao dễ hư hỏng: Phao có thể bị móp, nứt hoặc rò rỉ do va đập thủy lực hoặc chu kỳ nhiệt, làm mất khả năng nổi và khiến bẫy hơi mất chức năng.
- Kém bền với va đập nước: Không được khuyến nghị cho các vị trí thường xuyên xảy ra water hammer.
- Yêu cầu bảo dưỡng định kỳ: Cần kiểm tra phao và van xả khí để đảm bảo hoạt động chính xác.
Ưu điểm nổi bật của bẫy hơi gầu đảo
- Độ bền vượt trội: Chỉ có hai chi tiết chuyển động (gầu và cần van), không có khớp xoay phức tạp, giúp giảm thiểu nguy cơ kẹt, mài mòn và tăng tuổi thọ.
- Chịu áp suất cao và va đập nước tốt: Kết cấu chắc chắn của gầu và thân bẫy giúp chịu được điều kiện khắc nghiệt, bao gồm cả hiện tượng va đập thủy lực.
- Tiết kiệm năng lượng: Hoạt động theo chu kỳ nhưng xả nước ngưng ở nhiệt độ gần với nhiệt độ hơi, giảm tổn thất nhiệt.
- Ít yêu cầu bảo dưỡng: Cấu tạo đơn giản giúp giảm chi phí và thời gian bảo trì.
Nhược điểm của bẫy hơi gầu đảo
- Xả nước theo chu kỳ: Không xả liên tục mà theo từng đợt, có thể gây tích tụ nước ngưng tạm thời và ảnh hưởng đến hiệu suất nhiệt trong một số ứng dụng nhạy cảm.
- Khó khăn khi khởi động: Cần mồi nước bằng tay để gầu hoạt động đúng nguyên lý ngay từ đầu.
- Hạn chế với hơi quá nhiệt cao: Không được khuyến nghị cho hơi quá nhiệt ở áp suất rất cao do có thể làm mất lớp nước đệm trong gầu.
- Xử lý không khí kém hơn: Cần có lỗ xả khí nhỏ trên đỉnh gầu, nhưng hiệu quả loại bỏ không khí thường thấp hơn so với bẫy hơi phao có van xả khí nhiệt tĩnh.
Nên chọn bẫy hơi phao hay bẫy hơi gầu đảo?
Việc lựa chọn giữa bẫy hơi phao và bẫy hơi gầu đảo phụ thuộc vào các yếu tố cụ thể của hệ thống hơi. Dưới đây là một số hướng dẫn thực tế:
- Chọn bẫy hơi phao khi: Hệ thống yêu cầu xả nước ngưng liên tục và ổn định, tải nhiệt thay đổi thường xuyên, cần loại bỏ không khí tốt trong giai đoạn khởi động, hoặc ứng dụng trong thiết bị trao đổi nhiệt, hệ thống sưởi ấm, chế biến thực phẩm.
- Chọn bẫy hơi gầu đảo khi: Hệ thống hoạt động ở áp suất cao, có nguy cơ xảy ra va đập thủy lực, đường ống chính hoặc thiết bị có tải ổn định, và ưu tiên độ bền bỉ, ít bảo dưỡng trong thời gian dài.
- Yếu tố bổ sung: Nếu nước ngưng có nhiều tạp chất, bẫy hơi phao có thể dễ bị ảnh hưởng hơn do cơ cấu phao và tay đòn; trong khi bẫy hơi gầu đảo với cấu tạo đơn giản có thể chịu được điều kiện nước “bẩn” tốt hơn. Tuy nhiên, cần lắp đặt bộ lọc (strainer) trước bẫy hơi để bảo vệ cả hai loại.
Kết luận
Cả bẫy hơi phao và bẫy hơi gầu đảo đều là những giải pháp hiệu quả để loại bỏ nước ngưng và duy trì hiệu suất hệ thống hơi. Bẫy hơi phao nổi bật với khả năng xả liên tục và loại bỏ không khí tốt, phù hợp với các ứng dụng yêu cầu nhiệt độ ổn định và tải thay đổi. Trong khi đó, bẫy hơi gầu đảo lại ghi điểm nhờ độ bền vượt trội, khả năng chịu áp suất cao và va đập thủy lực, lý tưởng cho các hệ thống khắc nghiệt và đường ống chính. Việc lựa chọn đúng loại bẫy hơi sẽ giúp tối ưu hóa hiệu quả năng lượng, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
