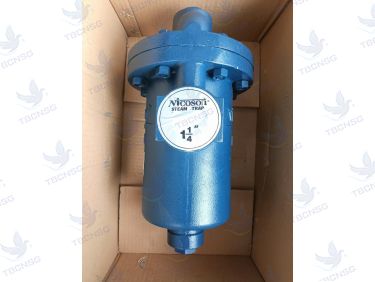

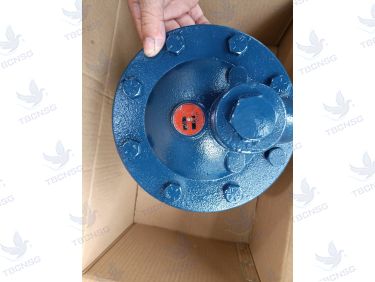

Bẫy hơi Nicoson B4 và B4F là dòng thiết bị xả nước ngưng kiểu cốc phao (Inverted Bucket Steam Trap) hiệu suất cao, được thiết kế chuyên biệt cho các hệ thống hơi nóng công nghiệp có lưu lượng lớn. Sản phẩm này thường được lắp đặt tại các vị trí cuối đường ống chính, trước các bộ trao đổi nhiệt hoặc trong các hệ thống sấy quy mô lớn để loại bỏ nước ngưng một cách triệt để, bảo vệ hệ thống khỏi hiện tượng thủy kích (water hammer). Đối với các kỹ sư vận hành tại nhà máy, việc lựa chọn model B4 (nối ren) hoặc B4F (nối bích) tùy thuộc vào tiêu chuẩn thiết kế đường ống hiện hữu, nhằm thay thế cho các dòng bẫy hơi cũ đã xuống cấp hoặc không đủ năng suất xả.
Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi không chỉ cung cấp thiết bị mà còn mang đến giải pháp kỹ thuật tối ưu. Với kinh nghiệm nhiều năm trong ngành van công nghiệp, TBCNSG khẳng định dòng Nicoson series B là lựa chọn bền bỉ nhất trong phân khúc bẫy hơi cốc phao nhờ cơ chế vận hành đơn giản nhưng cực kỳ tin cậy.

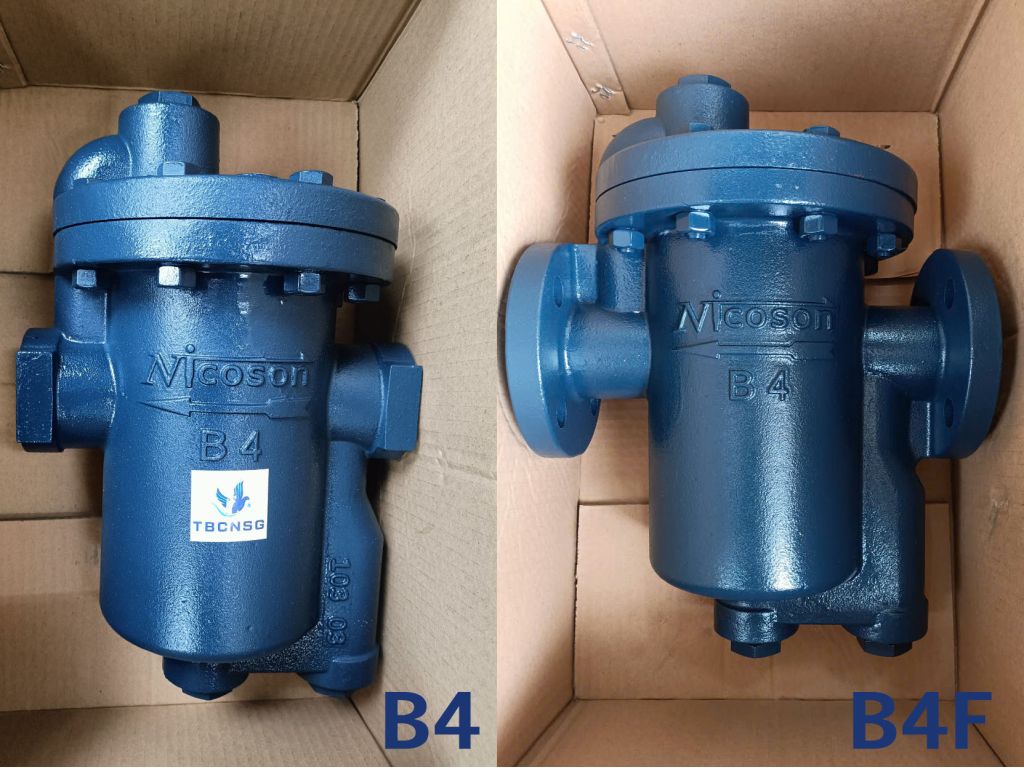

Tổng quan về model bẫy hơi Nicoson B4 và B4F

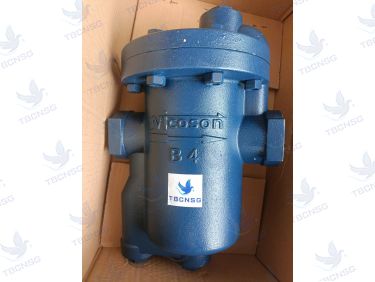

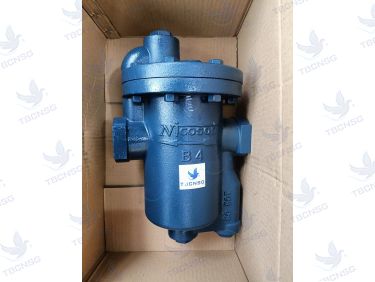

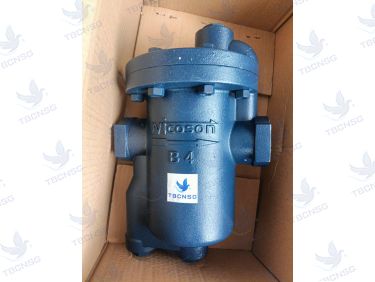

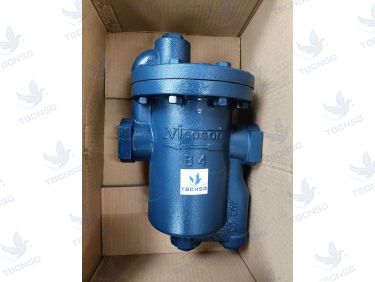

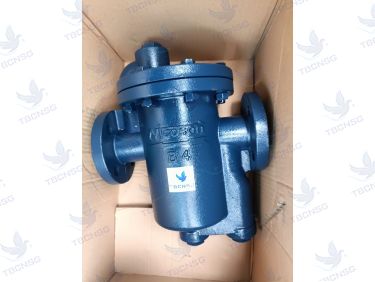

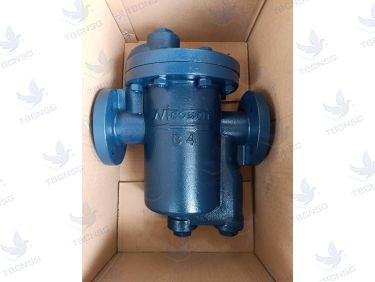

Dòng sản phẩm Nicoson B4 và B4F thuộc phân khúc bẫy hơi hạng nặng của thương hiệu Nicoson (Đài Loan). Điểm khác biệt cơ bản giữa hai model này nằm ở kiểu kết nối: Model B4 sử dụng kết nối ren tiêu chuẩn NPT hoặc PT, trong khi Model B4F sử dụng kết nối mặt bích theo tiêu chuẩn JIS 10K RF hoặc ANSI 150 LBS RF. Cả hai đều được thiết kế để lắp đặt cho các đường ống có kích cỡ 1-1/4" (DN32) và 1-1/2" (DN40).
Cơ chế hoạt động của bẫy hơi cốc phao dựa trên sự chênh lệch tỷ trọng giữa hơi nước và nước ngưng. Khi nước ngưng đi vào bẫy, cốc phao chìm xuống, kéo theo van mở ra để xả nước ngưng. Khi hơi nước đi vào, cốc phao nổi lên và đóng van lại, ngăn không cho hơi thất thoát. Đây là lý do vì sao bẫy hơi Nicoson luôn được đánh giá cao về khả năng tiết kiệm năng lượng cho lò hơi.
Để hiểu rõ hơn về thiết bị này, quý khách có thể tham khảo thêm bài viết Bẫy hơi là gì ? để nắm vững nguyên lý vận hành của các loại bẫy hơi phổ biến hiện nay trên thị trường.
Thông số kỹ thuật chi tiết bẫy hơi Nicoson B4 và B4F
Việc nắm rõ các thông số kỹ thuật là yếu tố then chốt để đảm bảo thiết bị hoạt động ổn định trong hệ thống. Dưới đây là bảng tổng hợp thông số từ nhà sản xuất được đội ngũ kỹ thuật của TBCNSG kiểm chứng:
| Thông số | Model B4 (Nối ren) | Model B4F (Nối bích) |
|---|---|---|
| Kích cỡ đường ống | 1-1/4" (32A) và 1-1/2" (40A) | 1-1/4" (32A) và 1-1/2" (40A) |
| Kiểu kết nối | Nối ren (Threaded) | Mặt bích (JIS 10K / ANSI 150) |
| Áp suất vận hành tối đa (M.O.P) | 18 kg/cm2 | 18 kg/cm2 |
| Năng suất xả tối đa | 3,600 kg/giờ | 3,600 kg/giờ |
| Tổng chiều cao (H1) | 347 mm | 347 mm |
| Trọng lượng thiết bị | 21 kg | 24 kg - 25 kg |
| Vật liệu thân | Gang đúc (Cast Iron) | Gang đúc (Cast Iron) |
Sản phẩm này thuộc danh mục Bẫy hơi chất lượng cao mà TBCNSG đang phân phối rộng rãi cho các dự án nhiệt năng tại khu vực phía Nam.
Bản vẽ kích thước và cấu tạo vật lý
Về mặt hình học, cả B4 và B4F đều có thiết kế thân trụ đứng vững chãi. Tổng chiều cao H1 đạt 347 mm, một kích thước tương đối lớn so với các dòng bẫy hơi thông thường, điều này cho thấy khoang chứa nước ngưng bên trong rất rộng, cho phép xử lý lưu lượng lớn mà không gây tắc nghẽn.
Vật liệu chế tạo chủ đạo là gang đúc chịu lực, các chi tiết bên trong như cốc phao, cơ cấu đòn bẩy và ghế van (seat) đều được làm từ thép không gỉ (Inox) để chống lại sự ăn mòn của dòng chảy và nhiệt độ cao. Trọng lượng của bản nối ren B4 là 21 kg, trong khi bản nối bích B4F nặng hơn (khoảng 24-25 kg) do có thêm phần mặt bích dày dặn, đảm bảo độ kín khít tuyệt đối khi kết nối vào hệ thống Steam Trap công nghiệp.
Năng suất xả và hiệu quả vận hành
Một trong những ưu điểm vượt trội của Nicoson B4/B4F chính là năng suất xả nước ngưng mạnh mẽ. Tùy thuộc vào độ chênh áp giữa đầu vào và đầu ra, thiết bị có thể xả từ 900 kg/giờ đến tối đa 3,600 kg/giờ. Điều này cực kỳ quan trọng đối với các hệ thống có chu kỳ gia nhiệt nhanh, nơi lượng nước ngưng sinh ra ban đầu rất lớn.
Cơ chế xả của bẫy hơi cốc phao Nicoson là xả gián đoạn nhưng liên tục khi có nước ngưng. Đặc biệt, thiết bị này có khả năng tự xả khí (air venting) thông qua một lỗ nhỏ trên đỉnh cốc phao, giúp ngăn chặn tình trạng "air binding" (kẹt khí) vốn thường xuyên xảy ra ở các dòng bẫy hơi kém chất lượng.
Hướng dẫn lắp đặt bẫy hơi Nicoson B4 và B4F
Để Inverted Bucket Steam Trap hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các nguyên tắc kỹ thuật sau:
- Hướng lắp đặt: Bẫy hơi Nicoson dòng B phải được lắp theo phương thẳng đứng (vertical). Cốc phao bên trong cần trọng lực để hoạt động chính xác.
- Vị trí lắp: Nên lắp bẫy hơi ở vị trí thấp nhất của đoạn ống cần thoát nước ngưng. Trước bẫy hơi nên có một đoạn ống góp (drip leg) để thu gom nước ngưng hiệu quả hơn.
- Yêu cầu về lọc: Mặc dù dòng B4/B4F có khả năng chịu bẩn tốt, nhưng TBCNSG luôn khuyến cáo khách hàng lắp thêm Y-Strainer (lọc chữ Y) phía trước để bảo vệ ghế van khỏi rác hàn và xỉ thép.
- Đường bypass: Nên thiết kế cụm van bypass để có thể bảo trì hoặc thay thế bẫy hơi mà không cần dừng hệ thống lò hơi.
Chúng tôi đã thực hiện cung cấp và hỗ trợ kỹ thuật lắp đặt cho nhiều hệ thống hơi tại các khu công nghiệp ở Bình Dương, TP. Hồ Chí Minh, Đồng Nai và Vũng Tàu. Đội ngũ kỹ thuật của TBCNSG luôn sẵn sàng tư vấn từ xa hoặc trực tiếp tại công trình để đảm bảo thiết bị vận hành đúng chức năng.
Các phụ kiện tương thích và thay thế
Trong quá trình vận hành lâu dài, các bộ phận cơ khí bên trong bẫy hơi có thể bị mài mòn. TBCNSG cung cấp đầy đủ các phụ kiện thay thế chính hãng cho model B4 và B4F bao gồm:
- Bộ kit sửa chữa (Repair Kit): Bao gồm cốc phao, đòn bẩy và bộ van xả.
- Gioăng làm kín thân bẫy (Gasket) chịu nhiệt độ cao.
- Các loại van chặn (Gate valve/Globe valve) tiêu chuẩn JIS/ANSI để lắp đặt đồng bộ.
- Đồng hồ đo áp suất để kiểm soát áp suất đầu vào của bẫy.
Việc sử dụng phụ kiện chính hãng giúp duy trì năng suất xả nước ngưng ổn định và kéo dài tuổi thọ cho thiết bị lên đến 5-10 năm.
Tải về Datasheet và tài liệu kỹ thuật
Để phục vụ công tác thiết kế và bóc tách khối lượng, quý khách hàng có thể liên hệ trực tiếp với bộ phận kỹ thuật của TBCNSG để nhận bản vẽ CAD chi tiết và Datasheet chính thức từ Nicoson. Tài liệu sẽ cung cấp biểu đồ lưu lượng xả chi tiết tương ứng với từng mức áp suất từ 0.5 bar đến 18 bar, giúp quý khách chọn lựa chính xác model cần dùng.
Ngoài ra, quý khách có thể truy cập danh mục Steam Trap Nicoson trên website của chúng tôi để so sánh thông số giữa dòng B4 với các dòng nhỏ hơn như B1, B2 hoặc B3.
Tại sao nên mua bẫy hơi Nicoson tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn là đơn vị uy tín hàng đầu trong lĩnh vực nhập khẩu và phân phối thiết bị nhiệt. Khi lựa chọn bẫy hơi Nicoson B4 và B4F tại TBCNSG, quý khách hàng hoàn toàn yên tâm bởi:
- Hàng chính hãng: Đầy đủ giấy tờ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng).
- Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các model B4 và B4F để đáp ứng nhu cầu thay thế khẩn cấp của nhà máy.
- Chuyên môn kỹ thuật: Đội ngũ kỹ sư am hiểu sâu về hệ thống hơi, hỗ trợ tính toán lưu lượng và tư vấn giải pháp tiết kiệm năng lượng.
- Bảo hành chu đáo: Cam kết bảo hành theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả nếu có lỗi kỹ thuật.
- Hỗ trợ lắp đặt: Chúng tôi có đội ngũ kỹ thuật viên hỗ trợ thay thế, lắp đặt tận nơi cho các công ty, nhà máy tại khu vực phía Nam nếu có yêu cầu.
Yêu cầu báo giá bẫy hơi Nicoson B4 và B4F
Để nhận được báo giá tốt nhất cho sản phẩm bẫy hơi cốc phao Nicoson B4/B4F, quý khách vui lòng cung cấp các thông tin sau cho bộ phận kinh doanh:
- Số lượng cần mua.
- Kiểu kết nối (Ren hay Bích tiêu chuẩn nào).
- Áp suất vận hành thực tế tại vị trí lắp đặt.
- Địa điểm giao hàng.
TBCNSG cam kết phản hồi báo giá nhanh chóng trong vòng 30 phút và cung cấp mức giá cạnh tranh nhất thị trường cho các đơn vị thương mại và nhà thầu cơ điện. Sản phẩm bẫy hơi Nicoson của chúng tôi chắc chắn sẽ làm hài lòng những khách hàng khắt khe nhất về chất lượng và độ bền.
Sự tin tưởng của quý khách là động lực để TBCNSG không ngừng nâng cao chất lượng dịch vụ. Liên hệ ngay với chúng tôi để được tư vấn chuyên sâu về các dòng bẫy hơi công nghiệp!
