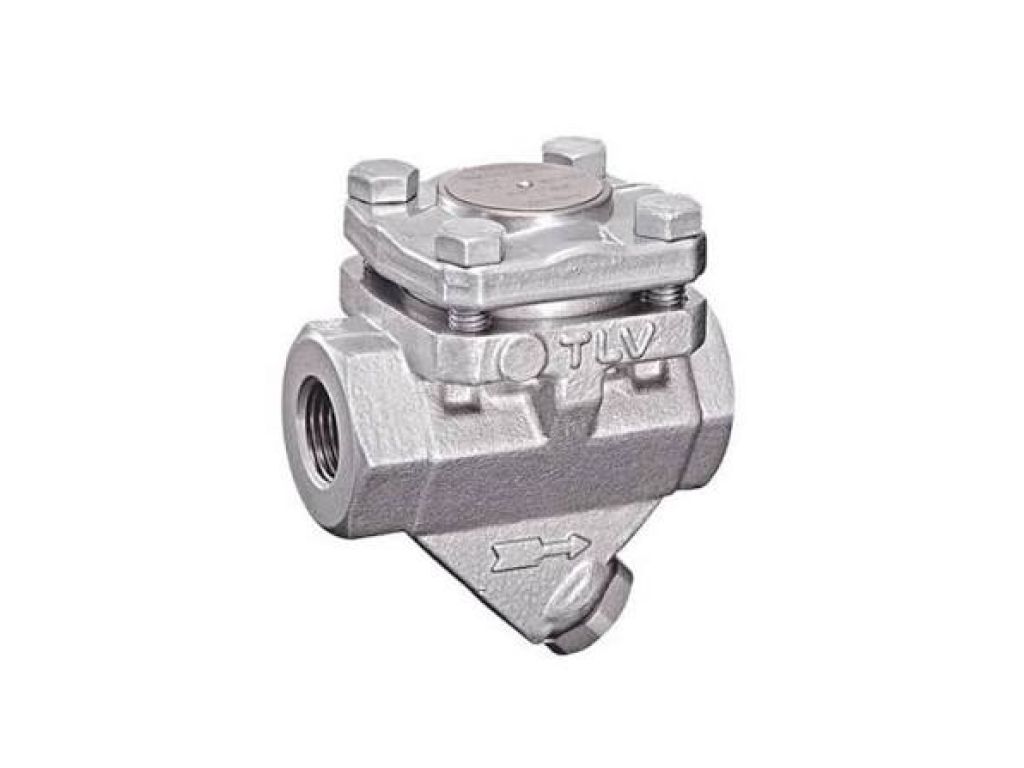

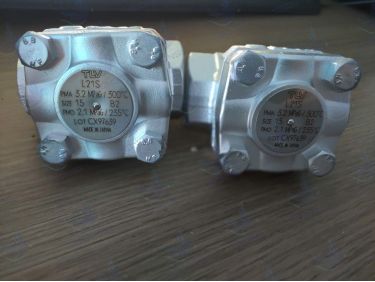

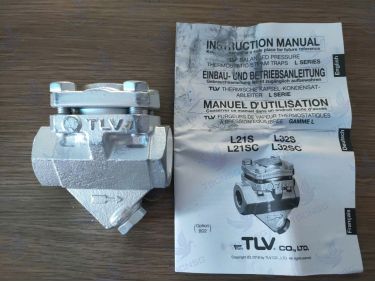

Bẫy hơi TLV L21S là dòng bẫy hơi động lực học dạng đĩa cao cấp đến từ thương hiệu TLV Nhật Bản, được thiết kế chuyên dụng cho các đường ống dẫn hơi nóng chính (Steam Main) và các vị trí xả đệm (Drip Leg) trong nhà máy công nghiệp. Với công nghệ bọc không khí Air Jacket độc quyền, sản phẩm giúp giảm thiểu thất thoát hơi nóng, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. Bài viết dưới đây cung cấp chi tiết thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, hướng dẫn lắp đặt và báo giá bẫy hơi TLV L21S chính hãng tại Việt Nam.
TLV Co., Ltd là tập đoàn Nhật Bản hàng đầu thế giới chuyên sản xuất thiết bị ngành hơi như bẫy hơi, van giảm áp, van điều khiển và thiết bị chẩn đoán hơi. Model L21S thuộc dòng bẫy hơi động lực học (Thermodynamic Steam Trap) dạng đĩa (Disc Type), được thiết kế để tự động xả nước ngưng (condensate) và khí không ngưng ra khỏi hệ thống đường ống, đồng thời giữ lại hơi nóng khô để tối ưu hiệu suất nhiệt.
Bẫy hơi TLV L21S nổi bật với thiết kế nhỏ gọn, khả năng chịu thủy kích (Water Hammer) tốt, phù hợp lắp đặt tại các vị trí có lưu lượng nước ngưng lớn và áp suất cao trên đường ống chính. Sản phẩm được ứng dụng rộng rãi trong các ngành công nghiệp dệt nhuộm, thực phẩm, hóa chất, giấy và năng lượng.
Dưới đây là bảng thông số kỹ thuật chuẩn xác của bẫy hơi TLV L21S được tổng hợp từ tài liệu catalogue chính hãng của TLV Nhật Bản:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | TLV (Nhật Bản) |
| Model | L21S |
| Phân loại | Bẫy hơi động lực học dạng đĩa (Thermodynamic Disc Steam Trap) |
| Kiểu kết nối | Ren (BSPT / NPT) |
| Kích cỡ đường ống | DN15 (1/2"), DN20 (3/4"), DN25 (1") |
| Áp suất hoạt động tối đa (PMO) | 1.6 MPaG (16 bar) |
| Áp suất hoạt động tối thiểu | 0.03 MPaG (0.3 bar) |
| Nhiệt độ hoạt động tối đa (TMO) | 220°C |
| Vật liệu thân bẫy (Body) | Thép không gỉ (Stainless Steel A276 Type 420 / Cast Stainless Steel) |
| Vật liệu đĩa bẫy (Disc) | Thép không gỉ gia công nhiệt đặc biệt |
| Lưới lọc tích hợp (Strainer) | Có (lưới lọc inox bên trong) |
| Chứng nhận | CO (Certificate of Origin), CQ (Certificate of Quality) từ nhà máy TLV Japan |
Bảng thông số kích thước hình học và trọng lượng bẫy hơi TLV L21S theo từng size:
| Size | DN15 (1/2") | DN20 (3/4") | DN25 (1") |
|---|---|---|---|
| Chiều dài A (mm) | 76 | 76 | 86 |
| Chiều cao H (mm) | 62 | 62 | 68 |
| Trọng lượng (kg) | 0.6 | 0.6 | 1.0 |
Bẫy hơi TLV L21S được cấu thành từ các bộ phận chính sau:
Điểm đột phá công nghệ của TLV L21S chính là cơ chế Air-jacketed Cap - lớp không khí cách nhiệt bao quanh nắp bẫy. Lớp đệm này giúp giảm sự ảnh hưởng của môi trường bên ngoài như mưa, gió, không khí lạnh, ngăn ngưng tụ hơi phía trên đĩa quá nhanh. Nhờ đó, bẫy hạn chế được tình trạng "chạy không tải" (No-load cycling) - nguyên nhân chính gây thất thoát hơi vô ích ở các dòng bẫy đĩa thông thường. Công nghệ này đặc biệt quan trọng trong điều kiện khí hậu nóng ẩm hoặc môi trường ngoài trời tại Việt Nam.
Bẫy hơi TLV L21S hoạt động theo chu kỳ đóng mở tự động dựa trên sự chênh lệch áp suất và nhiệt độ giữa hơi nóng và nước ngưng:
Chu kỳ đóng mở này diễn ra liên tục và tự động, đảm bảo nước ngưng được xả kịp thời mà không làm thất thoát hơi nóng khô.
Bẫy hơi TLV L21S được sử dụng tối ưu tại các vị trí sau trên hệ thống hơi:
Các ưu điểm chính của bẫy hơi TLV L21S:
Không nên chọn size bẫy hơi chỉ dựa vào kích thước đường ống có sẵn. Cần tính toán dựa trên lượng nước ngưng sinh ra (kg/h) và chênh áp (ΔP) giữa áp suất đầu vào và áp suất ngược. Với bẫy hơi TLV L21S, bảng lưu lượng xả nước ngưng theo từng size và chênh áp được cung cấp trong catalogue chính hãng. Kỹ sư cần xác định đúng lưu lượng thực tế để chọn size DN15, DN20 hoặc DN25 phù hợp, tránh chọn quá lớn gây lãng phí hoặc quá nhỏ gây nghẹt bẫy.
Bảng so sánh dưới đây giúp lựa chọn đúng loại bẫy hơi cho từng vị trí ứng dụng:
| Tiêu chí | Bẫy hơi đĩa TLV L21S | Bẫy hơi phao TLV J3X |
|---|---|---|
| Nguyên lý | Động lực học, đóng mở theo chu kỳ nhiệt - áp | Cơ học, phao nổi đóng mở theo mức nước ngưng |
| Vị trí sử dụng tối ưu | Đường ống chính (Steam Main), Drip Leg, thiết bị sấy nhỏ | Thiết bị trao đổi nhiệt lớn, cần xả nước ngưng liên tục |
| Khả năng chịu thủy kích | Tốt | Kém hơn, cần lắp thêm thiết bị chống thủy kích |
| Kích thước / Trọng lượng | Nhỏ gọn, nhẹ | Lớn hơn, nặng hơn |
| Giá thành đầu tư | Thấp hơn | Cao hơn |
| Xả khí không ngưng | Tự động theo chu kỳ | Cần lắp thêm van xả khí riêng |
Kết luận: Bẫy hơi TLV L21S tối ưu cho đường ống chính và các điểm xả đệm, trong khi bẫy hơi phao TLV J3X phù hợp cho thiết bị trao đổi nhiệt cần xả nước ngưng liên tục. Việc lựa chọn đúng loại bẫy cho từng vị trí giúp tối ưu hiệu suất hệ thống hơi và giảm chi phí vận hành.
Các yếu tố ảnh hưởng đến giá bẫy hơi TLV L21S bao gồm: kích cỡ (DN15, DN20, DN25), tiêu chuẩn kết nối ren (BSPT/NPT), số lượng đặt hàng và thời điểm nhập khẩu. Để nhận báo giá chính xác và cạnh tranh nhất, quý khách vui lòng liên hệ trực tiếp với bộ phận kinh doanh của Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) cam kết:
Thông tin liên hệ:
Bẫy hơi TLV L21S chịu được áp suất ngược tối đa khoảng 50% - 80% áp suất đầu vào, tùy thuộc vào điều kiện vận hành thực tế. Tuy nhiên, để đảm bảo an toàn và hiệu suất, nên lắp thêm van một chiều phía sau bẫy nếu hệ thống có áp suất ngược đáng kể.
Tuổi thọ của đĩa bẫy phụ thuộc vào chất lượng nước ngưng và chế độ bảo dưỡng. Trung bình, đĩa bẫy TLV L21S có tuổi thọ từ 3 - 5 năm nếu được vệ sinh lưới lọc định kỳ và vận hành đúng áp suất, nhiệt độ thiết kế.
Có. TLV cung cấp sẵn các bộ phụ tùng chính hãng (Spare Parts) bao gồm đĩa bẫy, đế van, lưới lọc và gioăng làm kín. Việc thay thế riêng lẻ giúp tiết kiệm chi phí so với thay mới toàn bộ bẫy hơi.
Bẫy hơi TLV L21S chuyên dùng cho đường ống dẫn hơi chính (Steam Main), các điểm xả đệm (Drip Leg), thiết bị sấy nhỏ, cụm van giảm áp và van điều khiển trong nhà máy công nghiệp.
Điểm khác biệt chính là công nghệ Air Jacket trên nắp bẫy TLV L21S, giúp cách nhiệt và giảm hiện tượng đóng mở sai (No-load cycling), từ đó tiết kiệm hơi nóng và năng lượng hơn so với các dòng bẫy đĩa phổ thông không có lớp cách nhiệt.
Hiện tượng xả hơi sống (Live Steam Leaking) thường do đĩa bị kẹt cặn bẩn, mặt đế van bị xước hoặc đĩa bị mòn. Cách xử lý là tháo nắp bẫy, vệ sinh đĩa và đế van, kiểm tra lưới lọc. Nếu đĩa hoặc đế van bị hư hỏng nặng, cần thay thế bộ phụ tùng chính hãng.
Quý khách cần tư vấn kỹ thuật, báo giá bẫy hơi TLV L21S chính hãng hoặc đặt hàng với số lượng lớn, vui lòng liên hệ hotline 09 1800 6799 hoặc email [email protected] để được hỗ trợ nhanh chóng.
