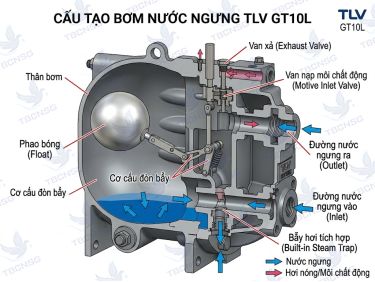

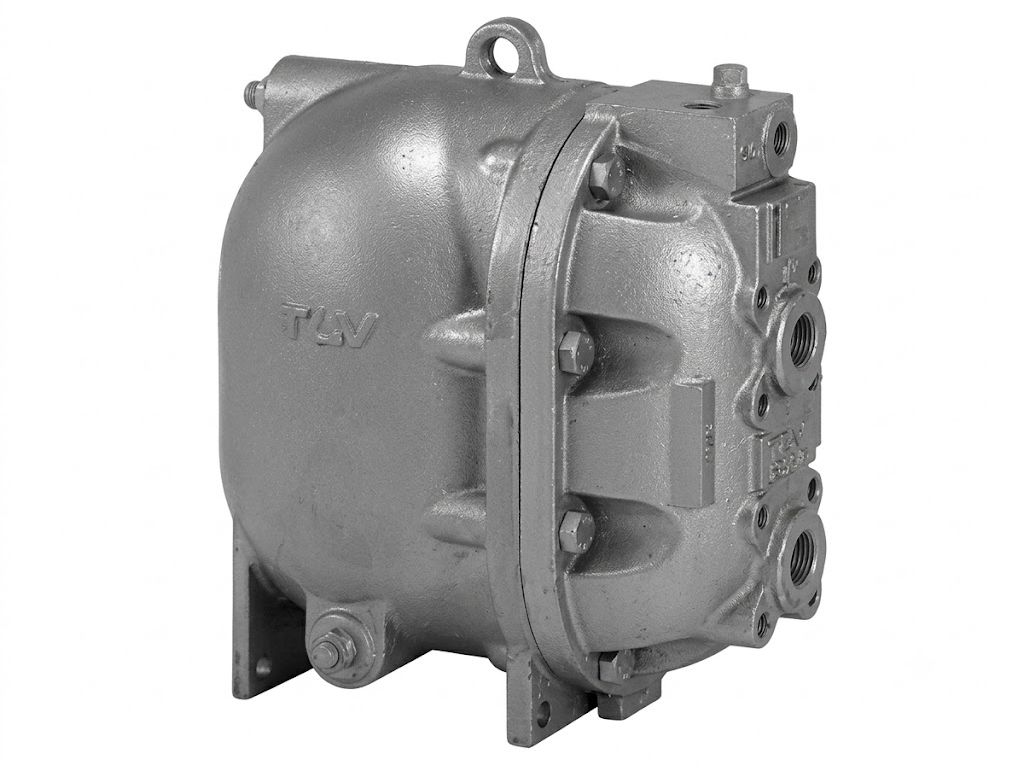

Tổng quan về bơm nước ngưng tụ TLV GT10L (Japan)
TLV là thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị hệ thống hơi nóng, nổi tiếng với các dòng bẫy hơi, van giảm áp, thiết bị giám sát và bơm nước ngưng. Dòng TLV PowerTrap GT10L là giải pháp bơm nước ngưng cơ học, kết hợp chức năng bẫy hơi và bơm xả nước ngưng trong cùng một thân thiết bị.
TLV GT10L thường được gọi là thiết bị combo bơm và bẫy hơi vì vừa có khả năng xả nước ngưng khi hệ thống có áp suất, vừa có khả năng tự bơm đẩy nước ngưng đi khi áp suất trong thiết bị trao đổi nhiệt bị sụt giảm. Thiết bị không dùng điện, không có mô tơ, không có cảm biến mức, do đó phù hợp với môi trường nhạy cảm cháy nổ và các khu vực khó cấp nguồn điện.
Bơm nước ngưng TLV GT10L giúp giải quyết triệt để hiện tượng đọng nước ngưng, hiện tượng Stall và giảm nguy cơ thủy kích trong bộ trao đổi nhiệt. Đây là lựa chọn được nhiều kỹ sư cơ điện, quản lý vận hành và đội bảo trì nhà máy quan tâm khi cần thay thế bẫy hơi thông thường hoặc nâng cấp hệ thống thu hồi nước ngưng.
Từ khóa liên quan: TLV PowerTrap, bơm nước ngưng cơ, bẫy hơi cơ, xả nước ngưng tụ, hiện tượng Stall, thủy kích đường ống hơi, thu hồi nước ngưng.
Bảng thông số kỹ thuật chi tiết bơm nước ngưng TLV GT10L
Bảng dưới đây tổng hợp các thông số kỹ thuật quan trọng để kỹ sư thiết kế, đội bảo trì và phòng mua hàng tra cứu nhanh. Tùy phiên bản, vật liệu và kiểu kết nối, một số thông số có thể thay đổi. Vui lòng liên hệ đại lý chính hãng để xác nhận cấu hình chính xác theo nhu cầu.
| Hạng mục | Thông tin tham khảo |
|---|---|
| Hãng sản xuất | TLV Co., Ltd. Nhật Bản |
| Model | GT10L, thuộc dòng PowerTrap compact |
| Kích cỡ đường ống | DN25 x DN25, DN40 x DN25, DN40 x DN40 hoặc DN50 x DN25 tùy lựa chọn |
| Kiểu kết nối | Ren BSP, NPT, PT hoặc mặt bích JIS 10K, JIS 16K, JIS 20K, ANSI 150, ANSI 300, DIN |
| Vật liệu thân | Gang dẻo Ductile Cast Iron FCMB hoặc thép không gỉ Cast Stainless Steel |
| Áp suất vận hành tối đa PMO | Khoảng 10,5 barG đến 13 barG tùy phiên bản |
| Nhiệt độ vận hành tối đa TMO | 220°C |
| Môi chất sử dụng | Nước ngưng tụ Steam Condensate |
| Môi chất động lực | Hơi bão hòa Saturated Steam hoặc khí nén Compressed Air |
| Áp suất môi chất động lực | Phải cao hơn áp suất lưng Back Pressure của đường thu hồi |
| Bộ phận chính | Phao nổi Float, van một chiều Check Valve, cơ cấu lẫy gạt nhanh, van động lực Motive Valve, van thông hơi Vent Valve |
Lưu ý kỹ thuật: Khi chọn bơm nước ngưng TLV GT10L, cần xác định lưu lượng nước ngưng, áp suất hơi động lực, áp suất lưng đường thu hồi, chiều cao cột áp Filling Head và nhiệt độ làm việc thực tế. Các thông số này quyết định khả năng xả và độ bền thiết bị.
Nguyên lý hoạt động của công nghệ TLV PowerTrap GT10L
TLV GT10L hoạt động theo chu trình cơ học tự động gồm hai giai đoạn chính: chu kỳ nạp và chu kỳ bơm. Nhờ cơ cấu phao nổi và lẫy gạt nhanh, thiết bị tự chuyển trạng thái mà không cần tín hiệu điện hay điều khiển bên ngoài.
Chu kỳ nạp
Nước ngưng tụ từ thiết bị trao đổi nhiệt tự chảy vào thân bơm qua van một chiều đầu vào. Khi mức nước ngưng trong thân bơm tăng lên, phao nổi nâng theo. Van xả hơi động lực đóng lại, van thông hơi Vent mở ra để không khí và hơi không ngưng có thể thoát ra ngoài. Giai đoạn này giúp thân bơm được nạp đầy nước ngưng một cách êm ái.
Chu kỳ bơm
Khi phao đạt mức đỉnh, cơ cấu lẫy gạt nhanh tác động đóng van thông hơi và mở van hơi động lực. Hơi có áp suất cao hoặc khí nén đi vào thân bơm, tạo lực đẩy nước ngưng ra ngoài qua van một chiều đầu ra. Sau khi nước ngưng được xả phần lớn, phao hạ xuống và chu trình lặp lại.
Điểm khác biệt của TLV GT10L so với bẫy hơi thông thường là thiết bị vừa xả nước ngưng khi áp suất hệ thống cao, vừa tự bơm đẩy nước ngưng đi khi áp suất hệ thống bị sụt giảm. Nhờ đó, nước ngưng không bị đọng lại trong bộ trao đổi nhiệt, giúp truyền nhiệt ổn định và hạn chế ăn mòn.
Từ khóa liên quan: phao nổi Float, cơ cấu gạt nhanh, van một chiều Check Valve, van thông hơi Vent Valve, van động lực Motive Valve.
Ưu điểm nổi bật và lý do nên chọn TLV GT10L cho hệ thống hơi
- An toàn chống cháy nổ: Hoạt động hoàn toàn bằng cơ học, không có linh kiện điện, phù hợp với khu vực Zone 1, Zone 2 hoặc môi trường có nguy cơ cháy nổ.
- Loại bỏ hiện tượng thủy kích: Nước ngưng được xả liên tục và không đọng lại trong bộ trao đổi nhiệt ngay cả khi vận hành ở tải thấp, nhờ đó giảm nguy cơ Water Hammer.
- Thiết kế nhỏ gọn: Kiểu dáng compact, chiều cao lắp đặt thấp, dễ tích hợp vào không gian hẹp dưới các thiết bị trao đổi nhiệt hoặc trạm bẫy hơi.
- Tiết kiệm năng lượng: Thu hồi tối đa nhiệt từ nước ngưng về bình chứa hoặc nồi hơi, giảm tổn thất năng lượng và giảm lượng nước bổ sung.
- Độ bền cao: Linh kiện bên trong bằng inox cao cấp, cơ cấu lẫy gạt bền bỉ, chống mài mòn trong điều kiện vận hành liên tục.
- Giảm chi phí vận hành: Không tiêu thụ điện, không cần tủ điều khiển, không cần bảo trì mô tơ hay cảm biến mức.
- Dễ thay thế và nâng cấp: Có thể lắp đặt thay thế bẫy hơi thông thường trong nhiều vị trí mà không cần cải tạo quá nhiều đường ống.
Sơ đồ và hướng dẫn lắp đặt bơm nước ngưng TLV GT10L đúng chuẩn
Việc lắp đặt đúng kỹ thuật quyết định hiệu suất và tuổi thọ của bơm nước ngưng TLV GT10L. Dưới đây là các nguyên tắc quan trọng thường được nhà sản xuất và kỹ sư vận hành khuyến cáo.
Sơ đồ đường ống điển hình
Sơ đồ lắp đặt tiêu chuẩn thường bao gồm: thiết bị dùng hơi hoặc bộ trao đổi nhiệt, đường nước ngưng đi vào bơm GT10L, van một chiều đầu vào, bơm GT10L, van một chiều đầu ra, lưới lọc Y, đường hơi động lực cấp cho bơm, đường cân bằng áp Equalizing Line và đường thu hồi nước ngưng về bình chứa.
Các lưu ý kỹ thuật bắt buộc khi lắp đặt
- Vị trí lắp đặt phải thấp hơn lối ra nước ngưng của thiết bị trao đổi nhiệt để đảm bảo cột áp Filling Head theo khuyến cáo.
- Bắt buộc lắp van một chiều Check Valve ở cả đầu vào và đầu ra của bơm.
- Bố trí đường ống cân bằng áp Equalizing Line chính xác để tránh nghẽn khí và đảm bảo bơm hoạt động đúng chu trình.
- Lắp lưới lọc Y hoặc bộ lọc cặn trước van cấp hơi động lực để bảo vệ van động lực và cơ cấu bên trong.
- Đảm bảo chất lượng hơi động lực, không lẫn cặn bẩn, không ngưng tụ quá nhiều trên đường cấp hơi.
- Đường ống thu hồi cần có độ dốc phù hợp, tránh tạo điểm đọng nước gây tăng áp suất lưng Back Pressure.
- Nên bố trí van cách ly và van xả để thuận tiện bảo trì, kiểm tra mà không dừng toàn bộ hệ thống.
Từ khóa liên quan: Filling Head, Equalizing pipe, Y Strainer, Trap Station, thu hồi nước ngưng.
Các sự cố thường gặp và cách khắc phục khi vận hành TLV GT10L
Trong quá trình vận hành, bơm nước ngưng TLV GT10L có thể gặp một số sự cố do lắp đặt sai, cặn bẩn hoặc chất lượng hơi không đảm bảo. Bảng dưới đây tổng hợp hiện tượng, nguyên nhân thường gặp và hướng xử lý ban đầu.
| Hiện tượng | Nguyên nhân có thể | Cách kiểm tra và khắc phục |
|---|---|---|
| Bơm không xả nước ngưng | Áp suất hơi động lực không đủ, van một chiều bị kẹt cặn, đường cân bằng áp bị nghẽn, bẫy hơi phía sau có vấn đề | Kiểm tra áp suất hơi động lực, vệ sinh van một chiều, thông đường cân bằng áp, kiểm tra bẫy hơi và đường thu hồi |
| Hơi rò rỉ qua đường xả | Bề mặt làm kín van bị mòn, phao bị thủng, cơ cấu lẫy gạt không đóng kín | Kiểm tra bề mặt van, kiểm tra phao, thay thế bộ phận hư hỏng bằng phụ tùng chính hãng |
| Tiếng động lạ khi bơm | Đọng nước trên đường cấp hơi động lực, thiếu bẫy hơi cấp hơi khô, va đập thủy lực cục bộ | Lắp bẫy hơi phù hợp trên đường cấp hơi động lực, kiểm tra độ khô của hơi, xả đáy định kỳ |
| Bơm hoạt động liên tục bất thường | Lưu lượng nước ngưng quá lớn so với cỡ bơm, áp suất lưng quá cao, van một chiều hở | Kiểm tra lưu lượng thực tế, tính toán lại cỡ bơm, kiểm tra van một chiều và áp suất đường thu hồi |
| Nước ngưng không vào được bơm | Thiếu Filling Head, đường vào bị tắc, van một chiều đầu vào lắp ngược | Kiểm tra chiều cao lắp đặt, thông đường ống, lắp đúng chiều van một chiều theo mũi tên chỉ dẫn |
So sánh TLV GT10L với các phương pháp thu hồi nước ngưng khác
Để hỗ trợ quyết định đầu tư, dưới đây là so sánh nhanh giữa bơm nước ngưng TLV GT10L với bơm điện nước ngưng và bẫy hơi thông thường.
| Tiêu chí | TLV GT10L | Bơm điện nước ngưng | Bẫy hơi thông thường |
|---|---|---|---|
| Nguồn động lực | Hơi bão hòa hoặc khí nén | Điện | Không dùng động lực ngoài |
| Khả năng chịu nhiệt | Cao, phù hợp nước ngưng nhiệt độ lớn | Hạn chế hơn, dễ gặp cavitation khi nước quá nóng | Phụ thuộc cấu tạo và loại bẫy |
| An toàn cháy nổ | Rất cao vì không dùng điện | Cần thiết kế phòng nổ nếu dùng trong vùng nguy hiểm | Cao nhưng không có chức năng bơm |
| Khả năng chống Stall | Tốt, tự bơm khi áp suất thiết bị giảm | Cần cảm biến mức và điều khiển | Kém hơn, dễ đọng nước ngưng khi tải thấp |
| Chi phí vận hành | Thấp, không tiêu thụ điện | Cao hơn do tiêu thụ điện và bảo trì mô tơ | Thấp nhưng không giải quyết triệt để nước đọng |
| Phạm vi ứng dụng | Thu hồi nước ngưng, trạm bẫy hơi, không gian hẹp | Hệ thống lớn, cần lưu lượng cao | Xả nước ngưng thông thường |
Báo giá và địa chỉ mua bơm nước ngưng TLV GT10L chính hãng tại Việt Nam
Giá bơm nước ngưng TLV GT10L phụ thuộc vào vật liệu thân, kiểu kết nối, kích cỡ đường ống, phiên bản áp suất và các phụ kiện đi kèm như bộ van một chiều đồng bộ. Để nhận báo giá chính xác, quý khách nên cung cấp các thông tin sau: lưu lượng nước ngưng, áp suất hơi động lực, áp suất lưng đường thu hồi, nhiệt độ làm việc, kiểu kết nối mong muốn và số lượng cần mua.
Khi mua bơm nước ngưng TLV GT10L chính hãng, cần kiểm tra đầy đủ chứng chỉ CO Certificate of Origin và CQ Certificate of Quality từ nhà máy TLV Nhật Bản. Đại lý uy tín cần có khả năng hỗ trợ khảo sát tận nơi, tính toán lưu lượng xả kg/h, tư vấn bản vẽ lắp đặt và cung cấp phụ tùng thay thế chính hãng.
