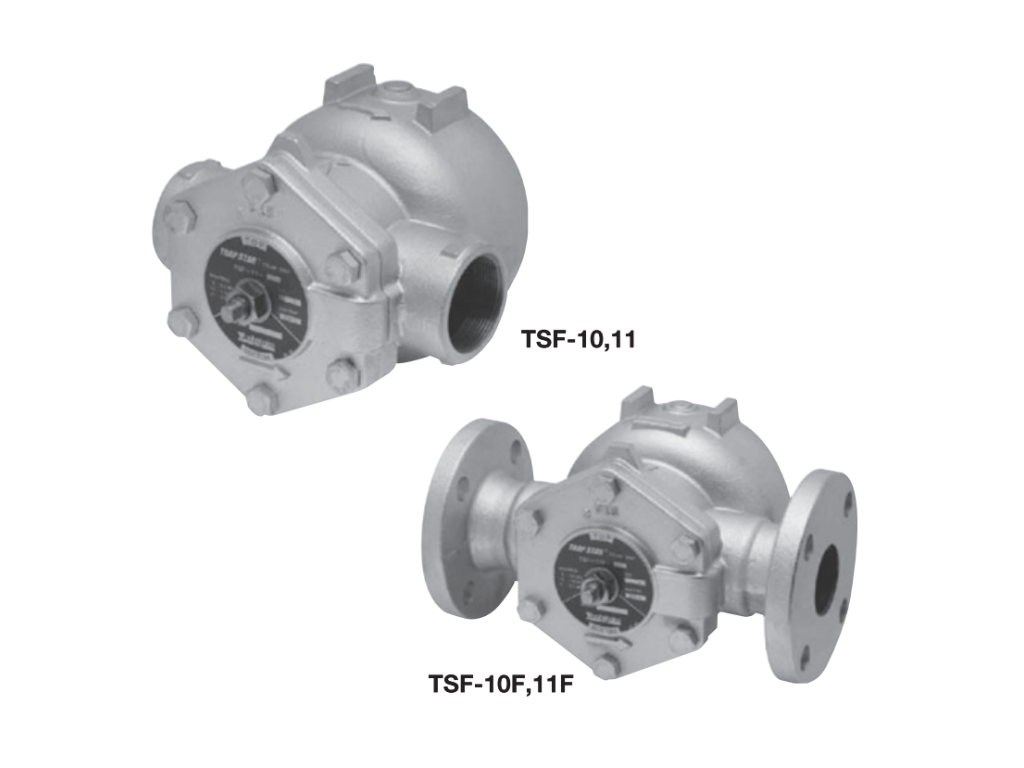

Bẫy hơi Yoshitake model TSF-10 và TSF-10F thuộc dòng Ultra Steam Trap - TRAP STAR, là dòng bẫy hơi dạng phao cơ khí cao cấp được sản xuất trực tiếp tại Nhật Bản bởi thương hiệu Yoshitake. Thiết bị này được thiết kế chuyên dụng để xả nước ngưng tụ trong hệ thống hơi nước một cách tự động, liên tục và hiệu quả mà không gây thất thoát hơi. Đây là một trong những dòng bẫy hơi bán chạy nhất của Yoshitake trên thị trường công nghiệp nhờ khả năng xả nước ngưng tức thì, tiết kiệm năng lượng vượt trội và kết cấu bảo trì thuận tiện ngay trên đường ống.
Model TSF-10 sử dụng kết nối ren (screwed) theo tiêu chuẩn JIS Rc hoặc NPT, phù hợp với các hệ thống đường ống vừa và nhỏ, dễ lắp đặt nhanh chóng. Model TSF-10F sử dụng kết nối mặt bích theo các tiêu chuẩn JIS 10K FF, JIS 20K FF, ASME 150/300 hoặc EN PN25, thích hợp cho các hệ thống đường ống công nghiệp lớn yêu cầu tháo lắp bảo trì linh hoạt. Cả hai model đều có ba dải áp suất làm việc tương ứng với các mã phụ là -5 (0.01 - 0.5 MPa), -10 (0.01 - 1.0 MPa) và -21 (0.01 - 2.1 MPa), cho phép khách hàng lựa chọn chính xác theo điều kiện vận hành thực tế của hệ thống nồi hơi, lò hơi hoặc thiết bị trao đổi nhiệt.
Bảng Giá Bẫy Hơi Yoshitake TSF-10 Kết Nối Ren
Dòng bẫy hơi Yoshitake TSF-10 kết nối ren có ba mức áp suất làm việc chính, được phân biệt bằng mã phụ đi kèm. Giá bán có thể thay đổi tùy theo dải áp suất và kích cỡ ren yêu cầu. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chính xác nhất theo từng mã sản phẩm cụ thể.
| Model | Kích cỡ danh định | Kiểu kết nối | Dải áp suất làm việc | Nhiệt độ tối đa | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TSF-10-5 | 15A - 25A | Ren JIS Rc / NPT | 0.01 - 0.5 MPa | 220°C | Nhật Bản | Liên hệ |
| TSF-10-10 | 15A - 25A | Ren JIS Rc / NPT | 0.01 - 1.0 MPa | 220°C | Nhật Bản | Liên hệ |
| TSF-10-21 | 15A - 25A | Ren JIS Rc / NPT | 0.01 - 2.1 MPa | 220°C | Nhật Bản | Liên hệ |
Bảng Giá Bẫy Hơi Yoshitake TSF-10F Kết Nối Mặt Bích
Dòng bẫy hơi Yoshitake TSF-10F kết nối mặt bích phù hợp với hệ thống đường ống có yêu cầu tháo lắp thường xuyên hoặc lưu lượng nước ngưng lớn. Mặt bích có thể được gia công theo nhiều tiêu chuẩn khác nhau như JIS 10K FF, JIS 20K FF, ASME 150/300 hoặc EN PN25. Tùy theo tiêu chuẩn mặt bích và dải áp suất, giá bán sẽ được báo cụ thể theo từng mã sản phẩm.
| Model | Kích cỡ danh định | Kiểu kết nối | Dải áp suất làm việc | Tiêu chuẩn mặt bích thông dụng | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TSF-10F-5 | 15A - 25A | Mặt bích | 0.01 - 0.5 MPa | JIS 10K FF | Nhật Bản | Liên hệ |
| TSF-10F-10 | 15A - 25A | Mặt bích | 0.01 - 1.0 MPa | JIS 10K FF / JIS 20K FF | Nhật Bản | Liên hệ |
| TSF-10F-21 | 15A - 25A | Mặt bích | 0.01 - 2.1 MPa | JIS 20K FF / ASME 300 | Nhật Bản | Liên hệ |
Bảng Thông Số Kỹ Thuật Chi Tiết Bẫy Hơi Yoshitake TSF-10 / TSF-10F
Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của bẫy hơi Yoshitake TSF-10 và TSF-10F, giúp quý khách hàng nắm rõ các đặc tính vận hành, vật liệu chế tạo và điều kiện làm việc của thiết bị trước khi lựa chọn.
| Thông số | TSF-10 | TSF-10F |
|---|---|---|
| Loại sản phẩm | Bẫy hơi phao (Ultra Steam Trap) | Bẫy hơi phao (Ultra Steam Trap) |
| Kích cỡ danh định | 15A, 20A, 25A | 15A, 20A, 25A |
| Môi chất sử dụng | Nước ngưng hơi nước | Nước ngưng hơi nước |
| Áp suất làm việc | 0.01 - 2.1 MPa tùy mã | 0.01 - 2.1 MPa tùy mã |
| Nhiệt độ làm việc tối đa | 220°C | 220°C |
| Tiêu chuẩn kết nối | JIS Rc, NPT | JIS 10K FF, JIS 20K FF, ASME 150/300, EN PN25 |
| Vật liệu thân van | Gang cầu | Gang cầu |
| Vật liệu phao | Thép không gỉ Inox | Thép không gỉ Inox |
| Vật liệu đĩa van và đế van | Thép không gỉ Inox | Thép không gỉ Inox |
| Xuất xứ | Nhật Bản | Nhật Bản |
Bảng Kích Thước Và Trọng Lượng Bẫy Hơi Yoshitake TSF-10 Kết Nối Ren
Kích thước lắp đặt là yếu tố quan trọng khi thiết kế hệ thống đường ống. Bảng dưới đây cung cấp đầy đủ các thông số kích thước và trọng lượng của bẫy hơi Yoshitake TSF-10 kết nối ren cho từng cỡ kết nối danh định.
| Kích cỡ | d (Ren) | L (mm) | A (mm) | A1 (mm) | H (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| 15A | Rc 1/2 | 121 | 167 | 90 | 113 | 3.6 |
| 20A | Rc 3/4 | 121 | 167 | 90 | 113 | 3.6 |
| 25A | Rc 1 | 145 | 167 | 90 | 113 | 4.0 |
Bảng Kích Thước Và Trọng Lượng Bẫy Hơi Yoshitake TSF-10F Kết Nối Mặt Bích
Model TSF-10F có chiều dài lắp đặt lớn hơn so với model TSF-10 do phần kết nối mặt bích. Trọng lượng của model này cũng cao hơn, do đó cần lưu ý khi thiết kế giá đỡ hoặc vị trí treo van trên đường ống.
| Kích cỡ | d (Đường kính danh định) | L (mm) | A (mm) | A1 (mm) | H (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| 15A | 15 | 175 | 167 | 90 | 113 | 5.0 |
| 20A | 20 | 195 | 167 | 90 | 113 | 5.8 |
| 25A | 25 | 215 | 167 | 90 | 113 | 7.1 |
Bảng Dung Lượng Xả Tối Đa Bẫy Hơi Yoshitake TSF-10 / TSF-10F
Dung lượng xả nước ngưng tối đa là thông số quan trọng để đảm bảo bẫy hơi hoạt động hiệu quả, tránh tình trạng quá tải gây ứ đọng nước ngưng. Dung lượng xả thay đổi tùy theo độ chênh áp làm việc và mã áp suất tương ứng của từng model.
| Dòng sản phẩm | Áp suất chênh lệch tối đa | Dung lượng xả tối đa tương ứng |
|---|---|---|
| TSF-10-5 / TSF-10F-5 | 0.5 MPa | Khoảng 1,380 kg/h |
| TSF-10-10 / TSF-10F-10 | 1.0 MPa | Khoảng 1,530 kg/h |
| TSF-10-21 / TSF-10F-21 | 2.1 MPa | Khoảng 1,950 kg/h |
Lưu ý khi thiết kế hệ thống, khuyến nghị chọn bẫy hơi có hệ số an toàn lớn hơn 2 lần so với lượng nước ngưng xả thực tế ở điều kiện vận hành bình thường. Điều này giúp đảm bảo bẫy hơi không bị quá tải khi hệ thống khởi động hoặc khi có biến động về lưu lượng nước ngưng.
Đánh Giá Chất Lượng Bẫy Hơi Yoshitake TSF-10 / TSF-10F
Bẫy hơi Yoshitake TSF-10 và TSF-10F được đánh giá là dòng sản phẩm bẫy hơi dạng phao có hiệu suất xả nước ngưng vượt trội trong phân khúc thiết bị công nghiệp. Điểm mạnh đầu tiên của dòng sản phẩm này là khả năng xả nước ngưng tức thì mà không gây ứ đọng, giúp duy trì hiệu suất trao đổi nhiệt tối ưu và tiết kiệm năng lượng tối đa cho hệ thống. Thiết bị hoạt động êm ái, không gây tiếng ồn lớn như các dòng bẫy hơi dạng đĩa nhiệt động, phù hợp với các môi trường sản xuất yêu cầu sự ổn định và chính xác.
Điểm nổi bật thứ hai là việc tích hợp van xả khí nhiệt tĩnh ngay bên trong thân bẫy. Bộ phận này cho phép xả nhanh khí tích tụ trong đường ống khi khởi động, rút ngắn đáng kể thời gian gia nhiệt hệ thống và hạn chế hiện tượng khóa hơi làm giảm hiệu suất. Người vận hành không cần lắp thêm van xả khí rời bên ngoài, giúp giảm chi phí đầu tư và đơn giản hóa sơ đồ lắp đặt.
Kết cấu cơ khí của TSF-10/TSF-10F cũng được đánh giá rất cao nhờ sự linh hoạt trong điều chỉnh hướng dòng chảy. Người dùng có thể dễ dàng chuyển đổi giữa lắp ngang hoặc xả từ trên xuống, từ dưới lên bằng cách xoay chốt điều chỉnh mà không cần tháo rời nắp van hoặc tách thân van khỏi đường ống. Ngoài ra, hầu hết các chi tiết chính như phao, van, ghế van và bộ xả khí đều được gắn trực tiếp trên nắp van, giúp công tác kiểm tra và thay thế phụ tùng diễn ra nhanh chóng ngay tại vị trí lắp đặt.
Về vật liệu chế tạo, thân van được làm bằng gang cầu chất lượng cao, có độ bền cơ học tốt hơn so với gang xám thông thường. Các chi tiết làm việc bên trong như phao, đĩa van và đế van đều sử dụng thép không gỉ Inox, giúp chống ăn mòn và mài mòn hiệu quả trong môi trường nước ngưng hơi nước có nhiệt độ cao. Với nguồn gốc xuất xứ từ Nhật Bản, sản phẩm đáp ứng đầy đủ các tiêu chuẩn chất lượng nghiêm ngặt của nhà máy Yoshitake, đảm bảo tuổi thọ làm việc lâu dài và ổn định.
Bảng Phụ Kiện Thay Thế Bẫy Hơi Yoshitake TSF-10 / TSF-10F
Một trong những ưu điểm lớn của bẫy hơi Yoshitake TSF-10 và TSF-10F là khả năng thay thế phụ kiện và linh kiện bên trong ngay trên đường ống mà không cần tháo toàn bộ thân van. Dưới đây là các nhóm phụ kiện thay thế chính hãng tương thích với dòng sản phẩm này.
| Nhóm phụ kiện | Mô tả | Vật liệu | Tương thích model | Xuất xứ | Giá bán |
|---|---|---|---|---|---|
| Bộ phao xả ngưng | Phao cơ học điều khiển van xả nước ngưng tự động | Thép không gỉ Inox | TSF-10, TSF-10F | Nhật Bản | Liên hệ |
| Bộ van và ghế van | Cụm van đóng mở xả nước ngưng, bề mặt mài nhẵn chống rò rỉ | Thép không gỉ Inox | TSF-10, TSF-10F | Nhật Bản | Liên hệ |
| Bộ xả khí nhiệt tĩnh | Van xả khí tự động rút ngắn thời gian khởi động | Thép không gỉ Inox | TSF-10, TSF-10F | Nhật Bản | Liên hệ |
| Gioăng làm kín nắp van | Gioăng chịu nhiệt, chịu áp lực giữa nắp và thân van | Graphite, PTFE | TSF-10, TSF-10F | Nhật Bản | Liên hệ |
| Cụm chốt điều chỉnh hướng dòng | Chốt xoay điều chỉnh hướng dòng chảy linh hoạt | Thép không gỉ | TSF-10, TSF-10F | Nhật Bản | Liên hệ |
Hướng Dẫn Lắp Đặt Và Điều Chỉnh Hướng Dòng Chảy
Việc lắp đặt và điều chỉnh đúng kỹ thuật đóng vai trò quan trọng trong việc đảm bảo bẫy hơi Yoshitake TSF-10/TSF-10F hoạt động ổn định và đạt hiệu suất tối đa. Khi cần điều chỉnh nhãn tên hoặc hướng dòng chảy, người vận hành cần lưu ý chỉ thực hiện khi hệ thống không còn áp suất. Sử dụng cờ-lê giữ cố định chốt và nới lỏng đai ốc trước khi xoay chốt. Nhãn tên cần được điều chỉnh sao cho chữ "TOP" nằm ở phía trên và chữ "BOTTOM" nằm ở phía dưới. Sau khi điều chỉnh xong, dùng cờ-lê giữ chốt và siết chặt đai ốc lại.
Trong trường hợp dòng chảy đi từ dưới lên, khuyến nghị làm ngắn đoạn ống đứng trước bẫy hơi để van dễ mở và xả nước ngưng thuận tiện hơn. Việc bố trí đường ống hợp lý giúp tránh hiện tượng nước ngưng bị giữ lại trong ống đứng gây cản trở dòng chảy. Ngoài ra, nên lắp đặt thêm van chặn phía trước và phía sau bẫy hơi cùng với van bypass để thuận tiện cho công tác bảo trì, sửa chữa mà không cần ngừng toàn bộ hệ thống.
Bảng So Sánh Dung Lượng Xả Giữa Các Mã Áp Suất
Bảng so sánh dưới đây giúp khách hàng dễ dàng hình dung sự khác biệt về dung lượng xả nước ngưng giữa các mã áp suất của bẫy hơi Yoshitake TSF-10/TSF-10F. Việc lựa chọn đúng mã áp suất phù hợp với điều kiện vận hành thực tế sẽ giúp tối ưu hiệu quả xả ngưng và tiết kiệm chi phí đầu tư ban đầu.
| Mã áp suất | Dải áp suất làm việc | Dung lượng xả tối đa | Ứng dụng phù hợp |
|---|---|---|---|
| -5 | 0.01 - 0.5 MPa | Khoảng 1,380 kg/h | Hệ thống áp suất thấp, thiết bị sấy nhẹ |
| -10 | 0.01 - 1.0 MPa | Khoảng 1,530 kg/h | Hệ thống hơi trung áp thông dụng |
| -21 | 0.01 - 2.1 MPa | Khoảng 1,950 kg/h | Hệ thống hơi cao áp, lưu lượng ngưng lớn |
Câu Hỏi Thường Gặp Về Bẫy Hơi Yoshitake TSF-10 / TSF-10F
Bẫy hơi Yoshitake TSF-10 và TSF-10F khác nhau ở điểm nào?
Điểm khác biệt chính giữa hai model nằm ở kiểu kết nối. TSF-10 sử dụng kết nối ren theo tiêu chuẩn JIS Rc hoặc NPT, phù hợp với đường ống nhỏ gọn và dễ lắp đặt. TSF-10F sử dụng kết nối mặt bích theo tiêu chuẩn JIS 10K FF, JIS 20K FF, ASME 150/300 hoặc EN PN25, phù hợp với hệ thống lớn, yêu cầu tháo lắp bảo trì thường xuyên. Các thông số kỹ thuật còn lại của hai model là tương đương nhau.
Làm sao để chọn đúng mã áp suất cho bẫy hơi TSF-10?
Việc chọn mã áp suất cần dựa trên áp suất làm việc thực tế của hệ thống. Mã -5 phù hợp với áp suất đến 0.5 MPa, mã -10 đến 1.0 MPa và mã -21 đến 2.1 MPa. Khách hàng nên xác định rõ áp suất vận hành và lưu lượng nước ngưng để chọn model có dung lượng xả phù hợp, đảm bảo hệ số an toàn lớn hơn 2 lần so với nhu cầu thực tế.
Bẫy hơi TSF-10F có thể thay thế mặt bích theo tiêu chuẩn ASME không?
Có. Model TSF-10F có thể được gia công mặt bích theo tiêu chuẩn ASME 150/300 bên cạnh các tiêu chuẩn JIS và EN. Khi đặt hàng, quý khách cần ghi rõ tiêu chuẩn mặt bích yêu cầu để TBCNSG cung cấp đúng sản phẩm tương thích với hệ thống đường ống hiện có.
Các linh kiện bên trong TSF-10 có tự thay thế được không?
Được. Các chi tiết chính của bẫy hơi Yoshitake TSF-10/TSF-10F như phao, van, ghế van và bộ xả khí được gắn trực tiếp trên nắp van, cho phép thay thế ngay trên đường ống mà không cần tháo toàn bộ thân van. Người vận hành chỉ cần tháo nắp van và thay thế linh kiện cần thiết, giúp tiết kiệm đáng kể thời gian ngừng máy.
Bẫy hơi TSF-10 có cần lắp thêm van xả khí bên ngoài không?
Không cần. Bẫy hơi Yoshitake TSF-10/TSF-10F đã tích hợp sẵn van xả khí nhiệt tĩnh bên trong thân bẫy. Bộ phận này tự động xả nhanh khí tích tụ khi khởi động, rút ngắn thời gian gia nhiệt hệ thống, vì vậy người dùng không cần lắp thêm bất kỳ van xả khí rời nào bên ngoài.
Điều chỉnh hướng dòng chảy trên TSF-10 có khó không?
Việc điều chỉnh hướng dòng chảy trên bẫy hơi TSF-10 khá đơn giản. Người vận hành chỉ cần đảm bảo hệ thống không còn áp suất, dùng cờ-lê giữ cố định chốt, nới lỏng đai ốc, xoay chốt để nhãn chữ "TOP" nằm phía trên và "BOTTOM" nằm phía dưới, sau đó siết chặt đai ốc lại. Toàn bộ quá trình không cần tháo rời nắp van hay tách thân van khỏi đường ống.
