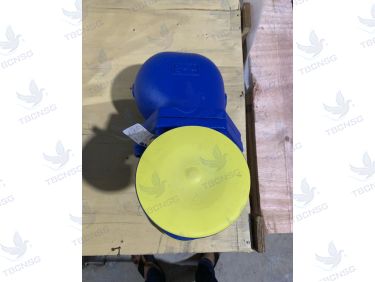

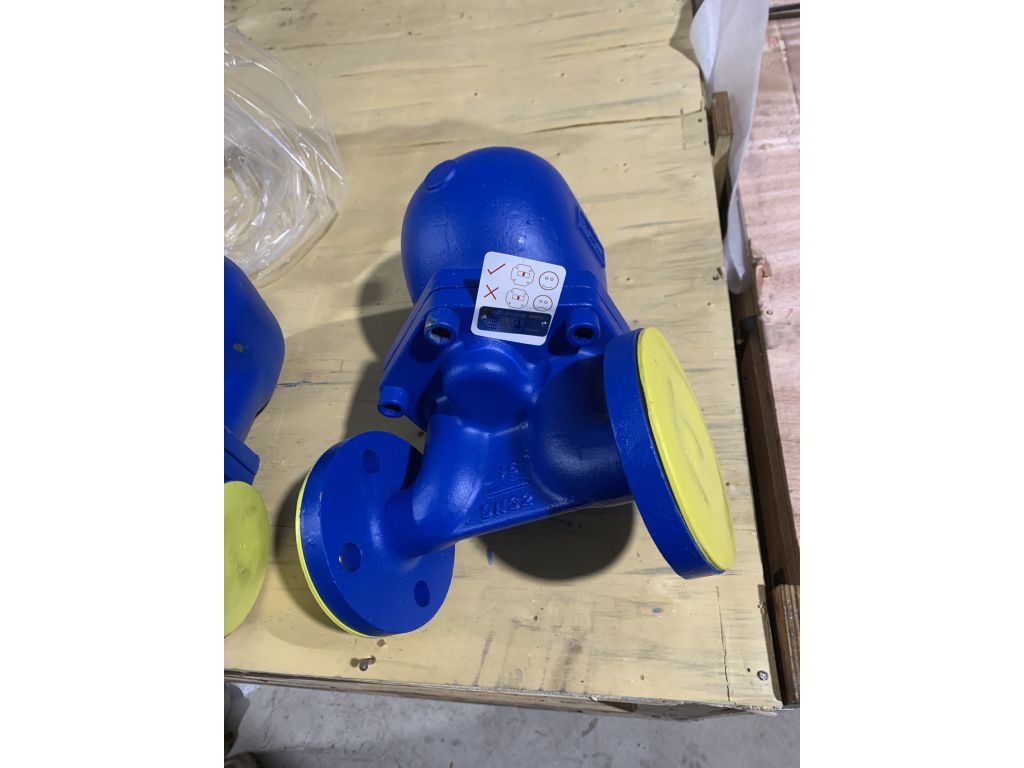

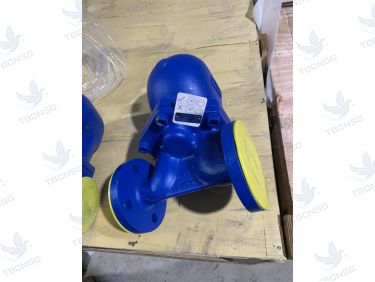

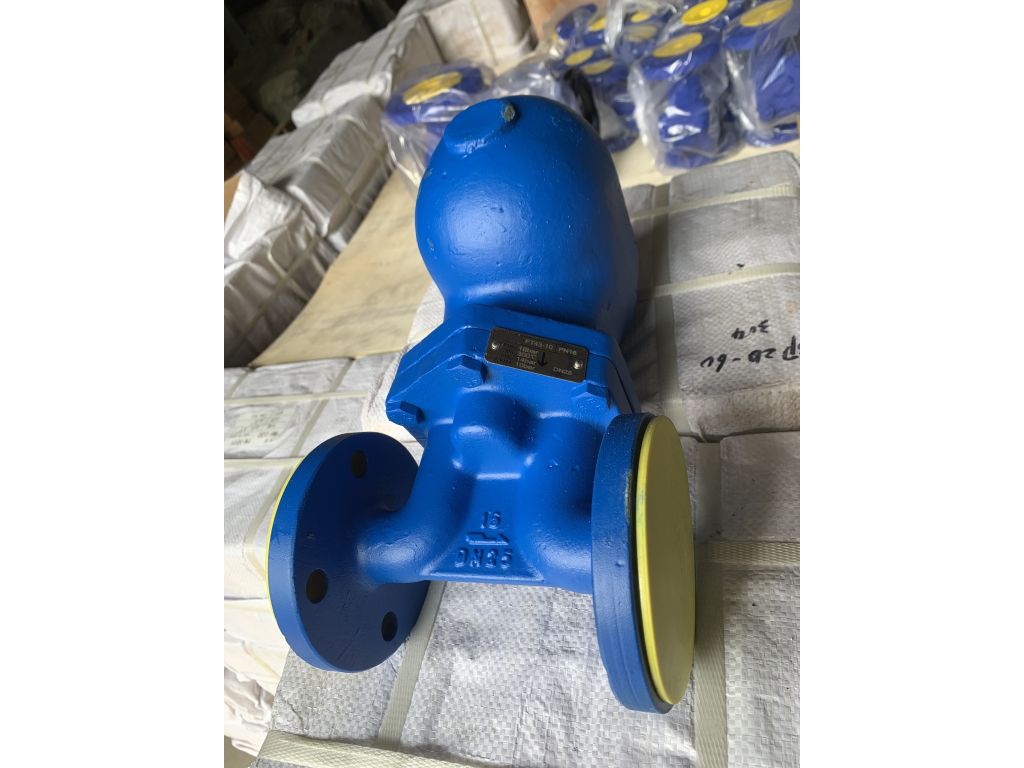

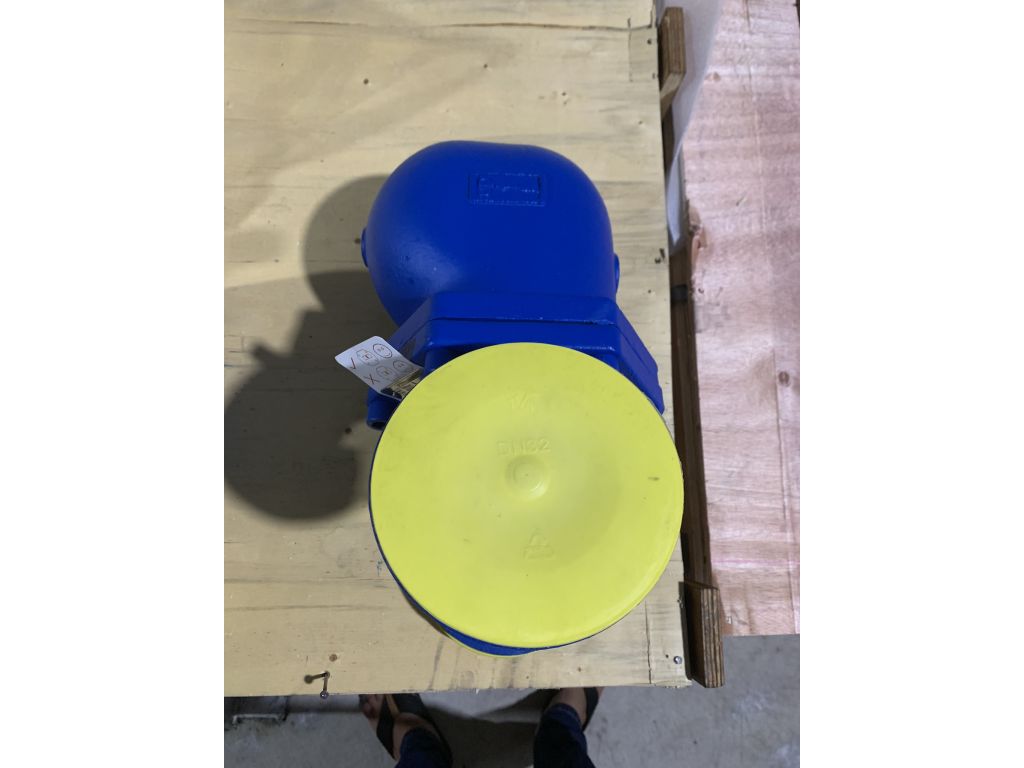

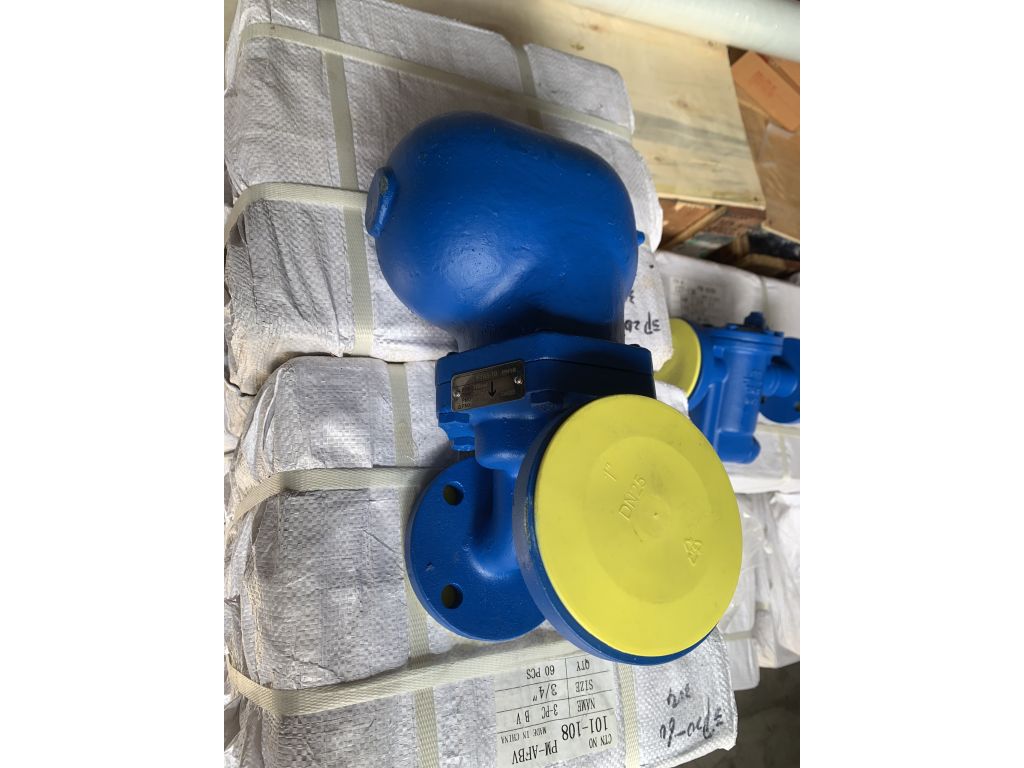

Bẫy hơi phao AFBV model FT43 là thiết bị cơ học chuyên dụng được thiết kế để tự động xả nước ngưng tụ ra khỏi hệ thống hơi nóng mà không làm thất thoát hơi. Với cấu tạo thân gang bền bỉ và kiểu kết nối mặt bích tiêu chuẩn, sản phẩm này thường được lắp đặt tại các vị trí sau bộ trao đổi nhiệt, giàn sấy, hoặc các đường ống chính trong nhà máy công nghiệp. Đây là giải pháp thay thế tối ưu cho các dòng bẫy hơi cũ nhờ khả năng thoát nước lưu lượng lớn và độ bền cao. Đối với các kỹ sư vận hành tại nhà máy thực phẩm, dệt nhuộm hay hóa chất, model FT43 của thương hiệu AFBV là lựa chọn hàng đầu để đảm bảo hiệu suất nhiệt và bảo vệ đường ống khỏi hiện tượng thủy kích.
Tổng quan về thương hiệu AFBV và dòng model FT43
Thương hiệu AFBV là một trong những nhà sản xuất thiết bị van và phụ kiện đường ống uy tín tại Trung Quốc, tập trung vào phân khúc sản phẩm có hiệu năng cao trên giá thành (P/P). Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị nhiệt, AFBV đã khẳng định được vị thế nhờ quy trình đúc gang hiện đại và kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn quốc tế. Các sản phẩm của hãng, đặc biệt là dòng Ball Float Steam Trap, được xuất khẩu rộng rãi sang khu vực Đông Nam Á và Trung Đông.
Model FT43 là dòng bẫy hơi phao có kích thước lớn, từ DN50, DN65, DN80, DN100, DN125 đến DN150. Khác với các dòng bẫy hơi phao nhỏ (như FT14), model FT43 được thiết kế để xử lý lưu lượng nước ngưng cực lớn trong các hệ thống công nghiệp nặng. Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi đã cung cấp model này cho nhiều dự án nâng cấp hệ thống lò hơi, giúp khách hàng tiết kiệm đáng kể chi phí vận hành so với các dòng sản phẩm từ châu Âu mà vẫn đảm bảo được các thông số kỹ thuật khắt khe như áp suất làm việc PN16 hay nhiệt độ lên đến 220°C.
Thông số kỹ thuật chi tiết bẫy hơi phao AFBV FT43
Việc nắm rõ thông số kỹ thuật là yếu tố then chốt để lựa chọn thiết bị phù hợp với hệ thống. Dưới đây là bảng thông số chi tiết của model FT43 được đội ngũ kỹ thuật của TBCNSG tổng hợp:
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Model | FT43 |
| Thương hiệu | AFBV (Trung Quốc) |
| Kích cỡ (Size) | DN50, DN65, DN80, DN100, DN125, DN150 |
| Vật liệu thân | Gang xám (Cast Iron) hoặc Gang dẻo (Ductile Iron) |
| Kiểu kết nối | Mặt bích (Flanged) tiêu chuẩn DIN, BS hoặc JIS |
| Áp suất làm việc tối đa (PMA) | 16 bar (PN16) |
| Chênh lệch áp suất tối đa (ΔP) | 4.5 bar, 10 bar, 14 bar (Tùy chọn cơ cấu lỗ xả) |
| Nhiệt độ làm việc tối đa (TMA) | 220°C |
| Cơ cấu xả khí phụ | Tích hợp bộ xả khí nhiệt tĩnh (Air Vent) bên trong |
| Môi chất sử dụng | Hơi nóng (Steam) |
Sản phẩm bẫy hơi phao AFBV model FT43 sở hữu cơ cấu đóng ngắt bằng phao inox 304 chính xác. Khi nước ngưng đi vào bẫy, phao sẽ nổi lên và mở van xả. Điểm đặc biệt của model này là khả năng xả nước ngưng liên tục ngay khi nó vừa hình thành, giúp duy trì nhiệt độ ổn định cho thiết bị trao đổi nhiệt. Để tìm hiểu thêm về các loại thiết bị tương tự, quý khách có thể tham khảo danh mục Bẫy hơi của chúng tôi.
Bản vẽ kỹ thuật và cấu tạo chi tiết
Cấu tạo của AFBV FT43 bao gồm các thành phần chính: Thân van, nắp van, quả phao, đòn bẩy, van xả và bộ xả khí tự động. Việc sử dụng kết nối mặt bích giúp thiết bị chịu được rung động tốt hơn và dễ dàng tháo lắp bảo trì trong các hệ thống đường ống lớn.
Trong thực tế, Ball Float Steam Trap model FT43 có khoang chứa nước ngưng rộng, giúp giảm vận tốc dòng chảy bên trong, từ đó hạn chế sự mài mòn của các chi tiết cơ khí. Bộ xả khí nhiệt tĩnh tích hợp giúp loại bỏ các túi khí trong hệ thống khi mới khởi động, ngăn chặn hiện tượng "air binding" (kẹt khí) vốn thường gặp ở các dòng bẫy hơi kém chất lượng.
Hướng dẫn lắp đặt bẫy hơi phao AFBV FT43 đúng kỹ thuật
Lắp đặt đúng cách quyết định đến 80% tuổi thọ của thiết bị. Đối với dòng van bẫy hơi kiểu phao, quy trình lắp đặt cần tuân thủ các bước sau:
- Vị trí lắp đặt: Bẫy hơi phải được lắp đặt ở điểm thấp nhất của đoạn ống cần thoát nước hoặc ngay sau thiết bị sử dụng hơi.
- Hướng lắp đặt: Phải lắp bẫy theo phương nằm ngang (Horizontal). Trục của quả phao phải vuông góc với mặt đất để đảm bảo phao có thể nổi lên và hạ xuống tự do.
- Chiều dòng chảy: Quan sát mũi tên đúc nổi trên thân bẫy để lắp đúng chiều đi của nước ngưng.
- Khoảng cách: Nên có một đoạn ống đứng (drop leg) trước bẫy để chứa nước ngưng tạm thời, giúp bẫy hoạt động ổn định hơn.
- Bảo trì: Lắp đặt thêm các van chặn (Gate valve hoặc Globe valve) phía trước và phía sau bẫy để thuận tiện cho việc tháo rời sửa chữa mà không cần dừng toàn bộ hệ thống.
Nếu bạn chưa rõ Bẫy hơi là gì ? hoặc cách thức hoạt động của nó trong hệ thống tuần hoàn, hãy liên hệ với đội ngũ kỹ thuật của TBCNSG để được tư vấn sơ đồ công nghệ tối ưu nhất.
Đánh giá thực tế và kinh nghiệm cung cấp từ TBCNSG
Trong suốt nhiều năm qua, TBCNSG đã cung cấp hàng ngàn sản phẩm bẫy hơi phao AFBV model FT43 cho các khu công nghiệp tại khu vực phía Nam như Bình Dương, Đồng Nai và TP. Hồ Chí Minh. Qua phản hồi từ các chủ đầu tư và đơn vị vận hành, chúng tôi rút ra những nhận định khách quan sau:
Về độ bền, thân gang của AFBV FT43 rất dày dặn, chịu được các cú va đập thủy lực nhẹ. Khách hàng tại một nhà máy chế biến thức ăn gia súc lớn ở Long An chia sẻ rằng, sau 3 năm lắp đặt model FT43 DN80 cho giàn sấy, thiết bị vẫn hoạt động ổn định, tỉ lệ rò rỉ hơi cực thấp, giúp nhà máy tiết kiệm khoảng 5-7% lượng nhiên liệu đốt lò hơi hàng tháng.
So với các dòng bẫy hơi đồng tiền (Thermodynamic), model FT43 xả nước êm hơn, không gây tiếng ồn lớn và đặc biệt hiệu quả khi áp suất hệ thống có sự biến động. Mặc dù là hàng nhập khẩu từ Trung Quốc, nhưng AFBV FT43 vượt xa các dòng hàng trôi nổi không thương hiệu về cả độ hoàn thiện bề mặt lẫn độ chính xác của cơ cấu phao bên trong. TBCNSG luôn có sẵn hàng trong kho với đầy đủ kích cỡ để đáp ứng nhu cầu thay thế khẩn cấp của quý khách.
Phụ kiện tương thích và linh kiện thay thế
Để hệ thống hoạt động hoàn hảo, bẫy hơi FT43 thường được lắp đặt cùng các phụ kiện sau:
- Lọc chữ Y (Y-Strainer): Bảo vệ bẫy khỏi cặn bẩn.
- Van một chiều (Check Valve): Lắp phía sau bẫy để ngăn nước ngưng chảy ngược lại khi hệ thống ngừng hoạt động.
- Kính quan sát (Sight Glass): Giúp kỹ thuật viên kiểm tra trực quan xem bẫy có đang xả nước hay đang bị xì hơi.
- Bộ kit sửa chữa: Bao gồm quả phao, đòn bẩy và gioăng làm kín (TBCNSG luôn sẵn có bộ kit này cho model FT43).
Sử dụng đúng các loại Steam Trap và phụ kiện đồng bộ sẽ kéo dài tuổi thọ hệ thống lên gấp đôi.
Tải về Datasheet và yêu cầu báo giá
Quý khách hàng cần tài liệu kỹ thuật chi tiết (Datasheet) bao gồm biểu đồ lưu lượng (Capacity Chart) của bẫy hơi AFBV FT43 theo từng mức chênh áp, vui lòng liên hệ trực tiếp với bộ phận kinh doanh của TBCNSG. Chúng tôi cung cấp đầy đủ bản vẽ 2D/3D để các đơn vị tư vấn thiết kế đưa vào bản vẽ kỹ thuật.
Để nhận báo giá tốt nhất cho các kích cỡ từ DN50 đến DN150, quý khách vui lòng cung cấp thông tin về áp suất vận hành và lưu lượng nước ngưng dự kiến. TBCNSG cam kết:
- Hàng mới 100%, nhập khẩu chính ngạch.
- Đầy đủ chứng chỉ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng).
- Bảo hành chính hãng 12 tháng.
- Hỗ trợ giao hàng nhanh tận nơi trên toàn quốc.
- Đội ngũ kỹ thuật hỗ trợ lắp đặt và hướng dẫn vận hành từ xa hoặc trực tiếp tại công trình.
Hãy tin tưởng vào chuyên môn của chúng tôi khi lựa chọn các dòng bẫy hơi gang mặt bích cho dự án của bạn.
Các câu hỏi thường gặp về bẫy hơi phao AFBV FT43 (FAQ)
Bẫy hơi phao FT43 có thể sử dụng cho môi trường hóa chất không?
Model FT43 có thân bằng gang, do đó chỉ phù hợp cho hơi nước bão hòa và các môi chất không ăn mòn gang. Nếu sử dụng cho hóa chất, bạn cần chuyển sang dòng bẫy hơi phao thân inox.
Tại sao bẫy hơi FT43 của tôi bị xì hơi liên tục?
Nguyên nhân phổ biến nhất là do cặn bẩn kẹt vào miệng van xả hoặc quả phao bị thủng (vô nước) nên không thể nổi lên để đóng van. Bạn nên kiểm tra và vệ sinh bộ kit bên trong.
Sự khác biệt giữa FT43 và FT14 là gì?
FT14 thường dùng cho các kích cỡ nhỏ (DN15-DN25) và kết nối ren, trong khi FT43 là dòng công suất lớn (DN50-DN150) với kết nối mặt bích, chuyên dùng cho các đường ống chính và thiết bị lớn.
TBCNSG có hỗ trợ thay thế bẫy hơi tại nhà máy không?
Có, chúng tôi có đội ngũ kỹ thuật viên giàu kinh nghiệm hỗ trợ khảo sát, tư vấn thay thế và lắp đặt tận nơi cho các nhà máy tại khu vực phía Nam và các tỉnh lân cận.
Áp suất tối đa mà bẫy hơi AFBV FT43 chịu được là bao nhiêu?
Áp suất thiết kế của thân van là PN16 (16 bar). Tuy nhiên, áp suất vận hành thực tế phụ thuộc vào cơ cấu lỗ xả (Orifice) bên trong, thường chia làm các mức 4.5 bar, 10 bar hoặc 14 bar.
Làm sao để biết bẫy hơi FT43 đang hoạt động tốt?
Bạn có thể sử dụng súng đo nhiệt độ hồng ngoại hoặc thiết bị đo siêu âm. Nếu bẫy hoạt động tốt, sẽ có sự chênh lệch nhiệt độ rõ rệt giữa đầu vào và đầu ra, và nghe thấy tiếng xả nước ngưng đều đặn.
Thời gian giao hàng cho model FT43 DN150 là bao lâu?
Thông thường, TBCNSG luôn lưu kho sẵn các kích cỡ từ DN50 đến DN150. Thời gian giao hàng trong nội thành TP.HCM là trong ngày và từ 1-3 ngày cho các tỉnh thành khác.
