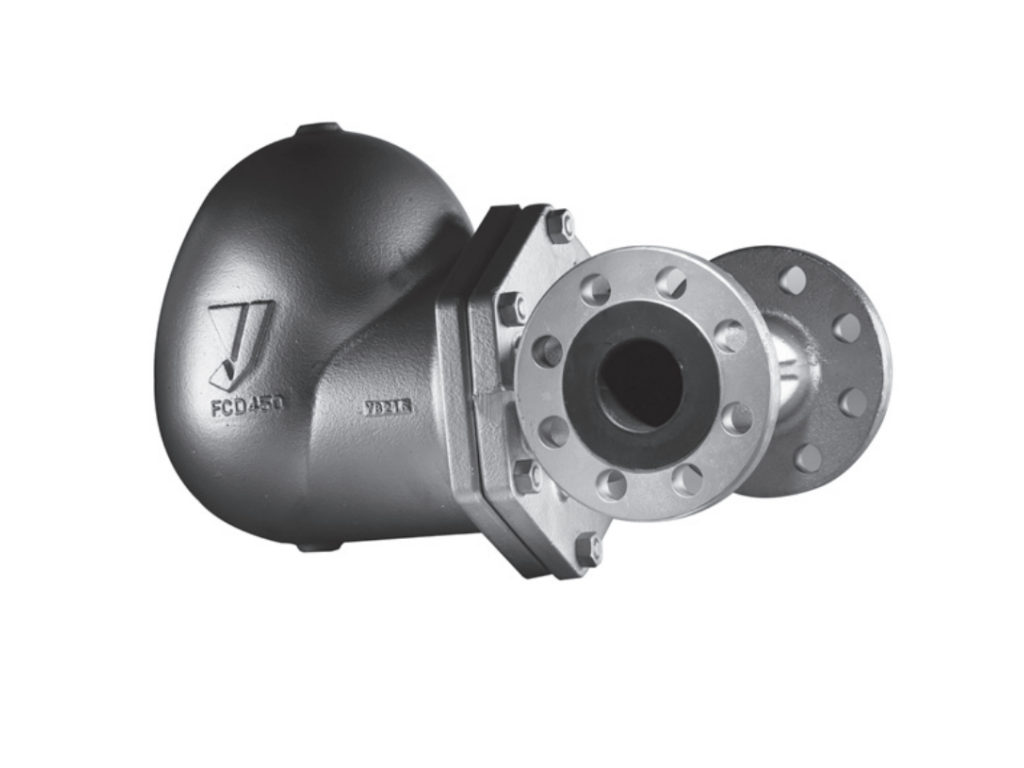

Bẫy hơi Yoshitake TSF-13 và TSF-13F là dòng bẫy hơi dạng phao cấu trúc cổng đôi thuộc series TRAP STAR của thương hiệu Yoshitake Nhật Bản. Đây là thiết bị cơ khí công nghiệp chuyên dụng để tự động tách nước ngưng tụ ra khỏi hệ thống đường ống dẫn hơi nóng mà không làm thất thoát hơi, được thiết kế đặc biệt cho các hệ thống gia nhiệt có lưu lượng nước ngưng rất lớn. Model TSF-13 sử dụng kiểu kết nối ren, trong khi TSF-13F sử dụng kiểu kết nối mặt bích. Cả hai model đều nổi bật với cấu trúc cổng đôi đảm bảo hiệu suất vận hành tin cậy, lưu lượng xả cực đại và khả năng hoạt động ổn định nhờ phao cỡ lớn.
Sản phẩm bẫy hơi Yoshitake TSF-13 và TSF-13F do TBCNSG cung cấp là hàng nhập khẩu trực tiếp từ Nhật Bản, có đầy đủ chứng từ CO/CQ. Thiết bị được trang bị van xả khí giúp xả khí nhanh chóng khỏi hệ thống, rút ngắn thời gian khởi động và giảm tiêu hao nhiên liệu. Toàn bộ các bộ phận chính như van, đế van, phao và van xả khí đều được chế tạo bằng thép không gỉ, mang lại độ bền và khả năng chống ăn mòn cao trong môi trường hơi nóng. Dưới đây là bảng giá và thông số kỹ thuật chi tiết cho từng phân khúc sản phẩm của dòng TSF-13.
Bảng Giá Bẫy Hơi Yoshitake TSF-13 Kết Nối Ren
Bẫy hơi Yoshitake TSF-13 sử dụng kết nối ren theo tiêu chuẩn JIS Rc hoặc NPT, phù hợp cho các hệ thống đường ống có kích thước lớn và yêu cầu lắp đặt nhanh chóng. Thiết bị có ba mức phân loại chênh áp tối đa là 0.5 MPa, 1.0 MPa và 1.4 MPa, tương ứng với các mã đặt hàng TSF-13-5, TSF-13-10 và TSF-13-14. Giá bán được cập nhật theo từng thời điểm nhập khẩu, quý khách vui lòng liên hệ để nhận báo giá chính xác nhất.
| Model | Phân loại chênh áp tối đa | Dải chênh áp làm việc | Cỡ kết nối | Kiểu kết nối | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TSF-13-5 | 0.5 MPa | 0.01 - 0.5 MPa | 40A, 50A | Ren JIS Rc hoặc NPT | Nhật Bản | Liên hệ |
| TSF-13-10 | 1.0 MPa | 0.01 - 1.0 MPa | 40A, 50A | Ren JIS Rc hoặc NPT | Nhật Bản | Liên hệ |
| TSF-13-14 | 1.4 MPa | 0.01 - 1.4 MPa | 40A, 50A | Ren JIS Rc hoặc NPT | Nhật Bản | Liên hệ |
Bảng Giá Bẫy Hơi Yoshitake TSF-13F Kết Nối Mặt Bích
Bẫy hơi Yoshitake TSF-13F sử dụng kết nối mặt bích theo các tiêu chuẩn JIS 10K RF, JIS 20K RF, ASME Class 150/300 hoặc EN 1092 PN16/PN25. Dòng sản phẩm này phù hợp cho các hệ thống đường ống công nghiệp lớn, yêu cầu tháo lắp bảo trì dễ dàng và đồng bộ với các thiết bị đường ống tiêu chuẩn quốc tế. Thiết bị cũng có ba mức phân loại chênh áp tối đa tương tự như dòng TSF-13 kết nối ren.
| Model | Phân loại chênh áp tối đa | Dải chênh áp làm việc | Cỡ kết nối | Tiêu chuẩn mặt bích | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TSF-13F-5 | 0.5 MPa | 0.01 - 0.5 MPa | 40A, 50A | JIS 10K/20K RF, ASME 150/300, EN 1092 PN16/PN25 | Nhật Bản | Liên hệ |
| TSF-13F-10 | 1.0 MPa | 0.01 - 1.0 MPa | 40A, 50A | JIS 10K/20K RF, ASME 150/300, EN 1092 PN16/PN25 | Nhật Bản | Liên hệ |
| TSF-13F-14 | 1.4 MPa | 0.01 - 1.4 MPa | 40A, 50A | JIS 10K/20K RF, ASME 150/300, EN 1092 PN16/PN25 | Nhật Bản | Liên hệ |
Bảng Thông Số Vật Liệu Và Điều Kiện Vận Hành Yoshitake TSF-13 / TSF-13F
Bẫy hơi Yoshitake TSF-13 và TSF-13F được chế tạo với thân van bằng gang cầu FCD450, các chi tiết làm việc bên trong bao gồm phao, van, đế van và van xả khí đều bằng thép không gỉ. Vật liệu này mang lại độ bền cơ học cao, khả năng chống ăn mòn tốt trong môi trường hơi nóng có nhiệt độ lên đến 220 độ C. Cấu trúc cổng đôi kết hợp với phao cỡ lớn giúp thiết bị xả nước ngưng với lưu lượng rất lớn và hoạt động ổn định ngay cả trong điều kiện tải dao động.
| Bộ phận | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van | Gang cầu FCD450 | Chịu lực tốt, độ bền cơ học cao, phù hợp cho hệ thống công suất lớn |
| Phao | Thép không gỉ | Phao cỡ lớn giúp hoạt động ổn định, chống ăn mòn, chịu nhiệt tốt |
| Van và đế van | Thép không gỉ | Cấu trúc cổng đôi, bề mặt tiếp xúc mài nhẵn chống rò rỉ |
| Van xả khí | Thép không gỉ | Xả khí nhanh khi khởi động, rút ngắn thời gian gia nhiệt hệ thống |
| Nhiệt độ tối đa | 220 độ C | Đáp ứng tốt các yêu cầu khắt khe của hệ thống hơi công nghiệp |
| Chênh áp tối thiểu | 0.01 MPa | Hoạt động ổn định ngay cả ở mức chênh áp rất thấp |
Bảng Kích Thước Và Trọng Lượng Yoshitake TSF-13 Kết Nối Ren
Bẫy hơi Yoshitake TSF-13 có kích thước tương đối lớn do được thiết kế cho lưu lượng xả nước ngưng cực đại. Chiều dài khuôn mặt là 270 mm cho cỡ 40A và 300 mm cho cỡ 50A. Trọng lượng của model 40A là 19.0 kg và model 50A là 20.0 kg. Quý khách cần lưu ý bố trí giá đỡ phù hợp khi lắp đặt để đảm bảo an toàn và ổn định cho hệ thống đường ống.
| Cỡ danh định | Kết nối ren | Chiều dài L (mm) | Khoảng cách A (mm) | Khoảng cách A1 (mm) | Chiều cao H (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| 40A | Rc 1-1/2 | 270 | 313 | 281 | 290 | 19.0 |
| 50A | Rc 2 | 300 | 328 | 291 | 290 | 20.0 |
Bảng Kích Thước Và Trọng Lượng Yoshitake TSF-13F Kết Nối Mặt Bích
Bẫy hơi Yoshitake TSF-13F có kích thước và trọng lượng thay đổi tùy theo tiêu chuẩn mặt bích sử dụng. Chiều dài khuôn mặt dao động từ 416 mm đến 441 mm tùy theo cỡ kết nối và tiêu chuẩn bích. Các thông số này giúp kỹ sư dễ dàng tính toán không gian lắp đặt và vật tư phụ trợ khi thiết kế hệ thống.
| Cỡ danh định | Tiêu chuẩn mặt bích | Chiều dài L (mm) | Khoảng cách A (mm) | Khoảng cách A1 (mm) | Chiều cao H (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| 40A | JIS 10K RF / 20K RF | 423 | 353 | 228 | 290 | 24.0 |
| 40A | EN 1092 PN16 / PN25 | 428 | 353 | 230 | 290 | 24.5 |
| 40A | ASME Class 150 | 416 | 353 | 221 | 290 | 23.0 |
| 40A | ASME Class 300 | 431 | 353 | 221 | 290 | 25.7 |
| 50A | JIS 10K RF / 20K RF | 436 | 358 | 239 | 290 | 25.0 |
| 50A | EN 1092 PN16 / PN25 | 441 | 358 | 230 | 290 | 25.3 |
| 50A | ASME Class 150 | 433 | 358 | 220 | 290 | 24.5 |
| 50A | ASME Class 300 | 441 | 358 | 239 | 290 | 26.8 |
Bảng Năng Suất Xả Tối Đa Yoshitake TSF-13 / TSF-13F Cỡ 40A
Năng suất xả nước ngưng của bẫy hơi Yoshitake TSF-13 và TSF-13F cỡ 40A phụ thuộc vào mức chênh áp và phân loại chênh áp của model. Ở mức chênh áp 0.5 MPa, model TSF-13-5 có thể xả tối đa khoảng 7500 kg/h. Khi chênh áp tăng lên 1.4 MPa, model TSF-13-14 có thể xả tối đa khoảng 10000 kg/h. Các giá trị trong bảng thể hiện công suất xả tối đa theo biểu đồ của nhà sản xuất, quý khách nên áp dụng hệ số an toàn tối thiểu gấp hai lần lượng nước ngưng thực tế khi thiết kế hệ thống.
| Chênh áp (MPa) | TSF-13-5 / TSF-13F-5 (kg/h) | TSF-13-10 / TSF-13F-10 (kg/h) | TSF-13-14 / TSF-13F-14 (kg/h) |
|---|---|---|---|
| 0.01 MPa | 800 | 800 | 600 |
| 0.2 MPa | 4500 | 4000 | 3300 |
| 0.5 MPa | 7500 | 6500 | 5500 |
| 1.0 MPa | Không áp dụng | 9500 | 8200 |
| 1.4 MPa | Không áp dụng | Không áp dụng | 10000 |
Bảng Năng Suất Xả Tối Đa Yoshitake TSF-13 / TSF-13F Cỡ 50A
Đối với cỡ kết nối 50A, năng suất xả của bẫy hơi Yoshitake TSF-13 và TSF-13F cao hơn đáng kể so với cỡ 40A nhờ diện tích tiết diện dòng chảy lớn hơn. Ở mức chênh áp 0.5 MPa, model TSF-13-5 cỡ 50A có thể xả tối đa khoảng 24500 kg/h. Đây là lựa chọn phù hợp cho các hệ thống gia nhiệt công suất rất lớn, nơi lượng nước ngưng tụ sinh ra liên tục với lưu lượng cực cao.
| Chênh áp (MPa) | TSF-13-5 / TSF-13F-5 (kg/h) | TSF-13-10 / TSF-13F-10 (kg/h) | TSF-13-14 / TSF-13F-14 (kg/h) |
|---|---|---|---|
| 0.01 MPa | 3000 | 2300 | 1200 |
| 0.2 MPa | 1500 | 10000 | 5000 |
| 0.5 MPa | 24500 | 15000 | 7800 |
| 1.0 MPa | Không áp dụng | 21000 | 10800 |
| 1.4 MPa | Không áp dụng | Không áp dụng | 12500 |
Bảng So Sánh Năng Suất Xả Giữa Cỡ 40A Và 50A Yoshitake TSF-13 / TSF-13F
Khi lựa chọn giữa cỡ kết nối 40A và 50A cho bẫy hơi Yoshitake TSF-13 hoặc TSF-13F, quý khách cần cân nhắc đến lưu lượng nước ngưng thực tế và kích thước đường ống hiện hữu. Bảng so sánh dưới đây thể hiện sự khác biệt về năng suất xả giữa hai cỡ kết nối ở cùng một mức chênh áp, giúp kỹ sư dễ dàng đưa ra quyết định phù hợp.
| Mức chênh áp | Model | Năng suất xả 40A (kg/h) | Năng suất xả 50A (kg/h) | Chênh lệch (kg/h) |
|---|---|---|---|---|
| 0.01 MPa | TSF-13-5 | 800 | 3000 | 2200 |
| 0.5 MPa | TSF-13-5 | 7500 | 24500 | 17000 |
| 1.0 MPa | TSF-13-10 | 9500 | 21000 | 11500 |
| 1.4 MPa | TSF-13-14 | 10000 | 12500 | 2500 |
Bảng Hướng Dẫn Lắp Đặt Và Bảo Trì Yoshitake TSF-13 / TSF-13F
Việc lắp đặt và bảo trì đúng kỹ thuật đóng vai trò quan trọng trong việc đảm bảo hiệu suất và tuổi thọ của bẫy hơi Yoshitake TSF-13 và TSF-13F. Do thiết kế cổng đôi, cặn bẩn kẹt ở van và đế van sẽ gây rò rỉ hơi rất nghiêm trọng, vì vậy bắt buộc phải lắp đặt lọc Y ở phía đầu vào. Thiết bị phải được lắp theo phương ngang, độ nghiêng không vượt quá cộng trừ 5 độ và phải hướng đúng ký hiệu TOP lên trên.
| Yêu cầu kỹ thuật | Thông số chi tiết |
|---|---|
| Lưới lọc đường vào | Bắt buộc lắp đặt lọc Y khuyến nghị 80 mesh ở phía đầu vào |
| Hướng lắp đặt | Lắp đặt theo hướng ngang, kết nối ngang |
| Độ nghiêng cho phép | Không được vượt quá cộng trừ 5 độ |
| Tư thế lắp đặt | Phải hướng đúng ký hiệu TOP lên trên, không lật ngược hoặc xoay ngang thân van |
| Giá đỡ | Cần trang bị giá đỡ hoặc trụ đỡ khi cần thiết để tránh ứng suất lên đường ống |
Đánh Giá Chất Lượng Bẫy Hơi Yoshitake TSF-13 / TSF-13F
Bẫy hơi Yoshitake TSF-13 và TSF-13F được đánh giá là một trong những dòng bẫy hơi dạng phao công suất lớn hàng đầu của thương hiệu Yoshitake. Cấu trúc cổng đôi là điểm nhấn kỹ thuật quan trọng, cho phép thiết bị xả nước ngưng với lưu lượng rất lớn mà vẫn đảm bảo độ kín khít, ngăn chặn thất thoát hơi. Phao cỡ lớn giúp thiết bị hoạt động ổn định ngay cả khi lưu lượng nước ngưng dao động mạnh, phù hợp cho các hệ thống gia nhiệt có tải thay đổi liên tục.
Với thân van bằng gang cầu FCD450 và toàn bộ chi tiết làm việc bên trong bằng thép không gỉ, bẫy hơi Yoshitake TSF-13 và TSF-13F có khả năng chống ăn mòn tốt, chịu nhiệt độ lên đến 220 độ C. Van xả khí được trang bị sẵn giúp xả khí nhanh khi khởi động, rút ngắn thời gian gia nhiệt và tiết kiệm nhiên liệu. Đây là lựa chọn tin cậy cho các ngành công nghiệp chế biến, dệt nhuộm, giấy, hóa chất và các hệ thống gia nhiệt quy mô lớn đòi hỏi lưu lượng xả nước ngưng cực đại.
Câu Hỏi Thường Gặp Về Bẫy Hơi Yoshitake TSF-13 / TSF-13F
Bẫy hơi Yoshitake TSF-13 có gì khác so với TSF-12?
Bẫy hơi Yoshitake TSF-13 sử dụng cấu trúc cổng đôi với phao cỡ lớn, cho phép xả nước ngưng với lưu lượng lớn hơn đáng kể so với TSF-12 dạng phao đòn bẩy thông thường. Ví dụ ở mức chênh áp 0.5 MPa, TSF-13-5 cỡ 50A có thể xả tới 24500 kg/h, trong khi TSF-12-5 cỡ 50A chỉ đạt khoảng 7000 kg/h. TSF-13 phù hợp cho các hệ thống gia nhiệt cực lớn cần xả ngưng liên tục với lưu lượng rất cao.
Vì sao bắt buộc phải lắp lọc Y cho bẫy hơi Yoshitake TSF-13?
Do thiết kế cấu trúc cổng đôi của bẫy hơi Yoshitake TSF-13, nếu cặn bẩn kẹt ở van và đế van sẽ gây rò rỉ hơi rất nghiêm trọng, làm giảm hiệu suất và tăng tiêu hao nhiên liệu. Vì vậy, nhà sản xuất bắt buộc phải lắp đặt lọc Y với lưới lọc khuyến nghị 80 mesh ở phía đầu vào để bảo vệ van và đế van khỏi cặn bẩn, đảm bảo thiết bị hoạt động ổn định và kéo dài tuổi thọ.
Bẫy hơi Yoshitake TSF-13F có những tiêu chuẩn mặt bích nào?
Bẫy hơi Yoshitake TSF-13F hỗ trợ nhiều tiêu chuẩn mặt bích quốc tế bao gồm JIS 10K RF, JIS 20K RF, ASME Class 150, ASME Class 300, EN 1092 PN16 và EN 1092 PN25. Mỗi tiêu chuẩn bích có kích thước và trọng lượng khác nhau đôi chút, quý khách cần xác định rõ tiêu chuẩn mặt bích của hệ thống đường ống hiện hữu để đặt hàng chính xác.
Độ nghiêng lắp đặt tối đa của bẫy hơi Yoshitake TSF-13 là bao nhiêu?
Độ nghiêng lắp đặt tối đa cho phép của bẫy hơi Yoshitake TSF-13 và TSF-13F là cộng trừ 5 độ so với phương ngang. Vượt quá giới hạn này có thể ảnh hưởng đến hoạt động của phao và van xả, làm giảm hiệu suất xả nước ngưng và tăng nguy cơ thất thoát hơi. Ngoài ra, thiết bị phải được lắp đặt theo hướng ngang với ký hiệu TOP hướng lên trên.
Bẫy hơi Yoshitake TSF-13 có cần giá đỡ khi lắp đặt không?
Có. Bẫy hơi Yoshitake TSF-13 và TSF-13F có trọng lượng khá lớn, từ 19 kg đến 26.8 kg tùy theo cỡ kết nối và tiêu chuẩn mặt bích. Để đảm bảo an toàn và ổn định cho hệ thống đường ống, cần trang bị giá đỡ hoặc trụ đỡ cho thiết bị, tránh gây ứng suất lên đường ống và các mối nối trong quá trình vận hành.
Thời gian giao hàng bẫy hơi Yoshitake TSF-13 mất bao lâu?
Đối với các model bẫy hơi Yoshitake TSF-13 và TSF-13F thông dụng, TBCNSG thường có sẵn hàng tại kho, thời gian giao hàng từ 1 đến 3 ngày làm việc. Đối với các model có mức phân loại chênh áp đặc biệt hoặc tiêu chuẩn mặt bích ít phổ biến cần nhập khẩu, thời gian giao hàng dự kiến từ 4 đến 6 tuần tùy theo lịch trình sản xuất của nhà máy Yoshitake.
Cam Kết Khi Mua Bẫy Hơi Yoshitake TSF-13 / TSF-13F Tại TBCNSG
- Cam kết cung cấp bẫy hơi Yoshitake TSF-13 và TSF-13F chính hãng, nhập khẩu trực tiếp từ Nhật Bản với đầy đủ chứng từ CO/CQ.
- Cam kết giá bán cạnh tranh, báo giá nhanh chóng trong vòng 15 phút trong giờ hành chính.
- Cam kết hỗ trợ kỹ thuật miễn phí, tư vấn chọn đúng mức phân loại chênh áp, cỡ kết nối và tiêu chuẩn mặt bích phù hợp với từng hệ thống.
- Cam kết giao hàng đúng tiến độ, đóng gói cẩn thận, vận chuyển an toàn trên toàn quốc.
- Cam kết bảo hành theo tiêu chuẩn nhà sản xuất Yoshitake, hỗ trợ đổi trả nếu có lỗi kỹ thuật từ nhà máy.
- Cam kết cung cấp đầy đủ linh kiện thay thế chính hãng cho dòng TSF-13 và TSF-13F như phao, van, đế van, van xả khí.
- Cam kết đồng hành lâu dài, hỗ trợ khảo sát hệ thống và bảo trì định kỳ cho khách hàng công nghiệp.
- Cam kết bảo mật thông tin khách hàng và các giao dịch mua bán.
