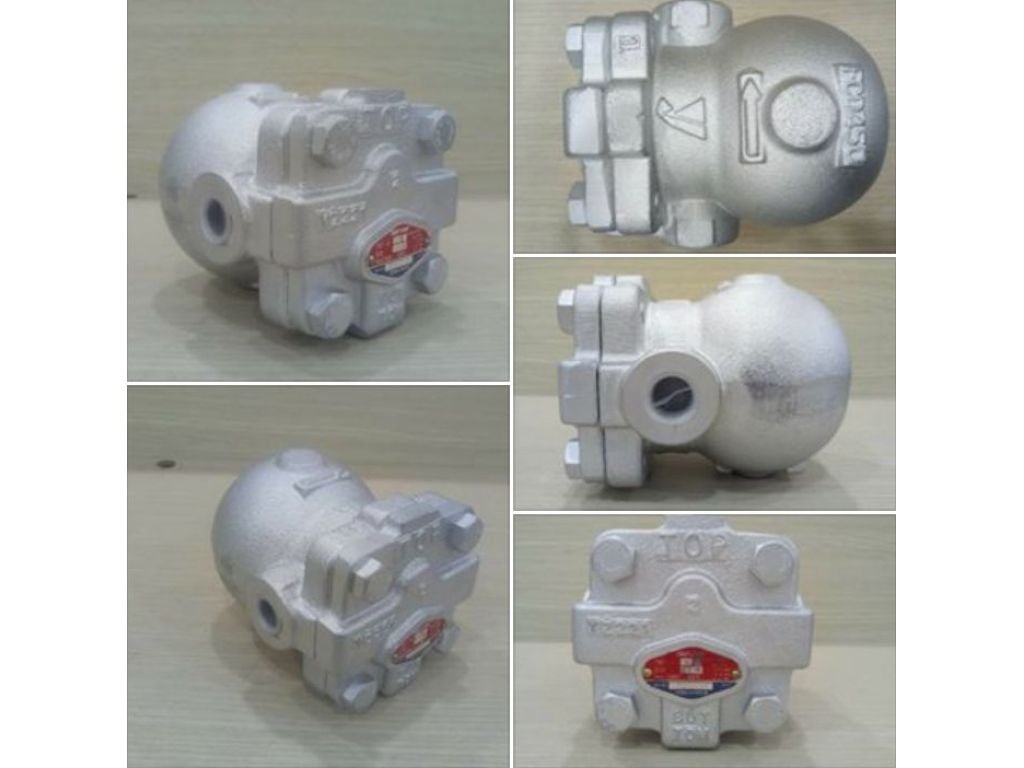

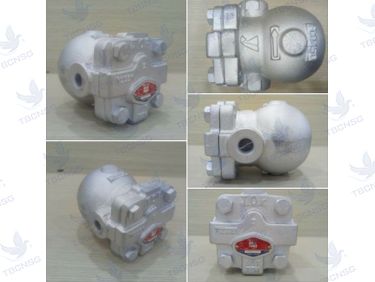

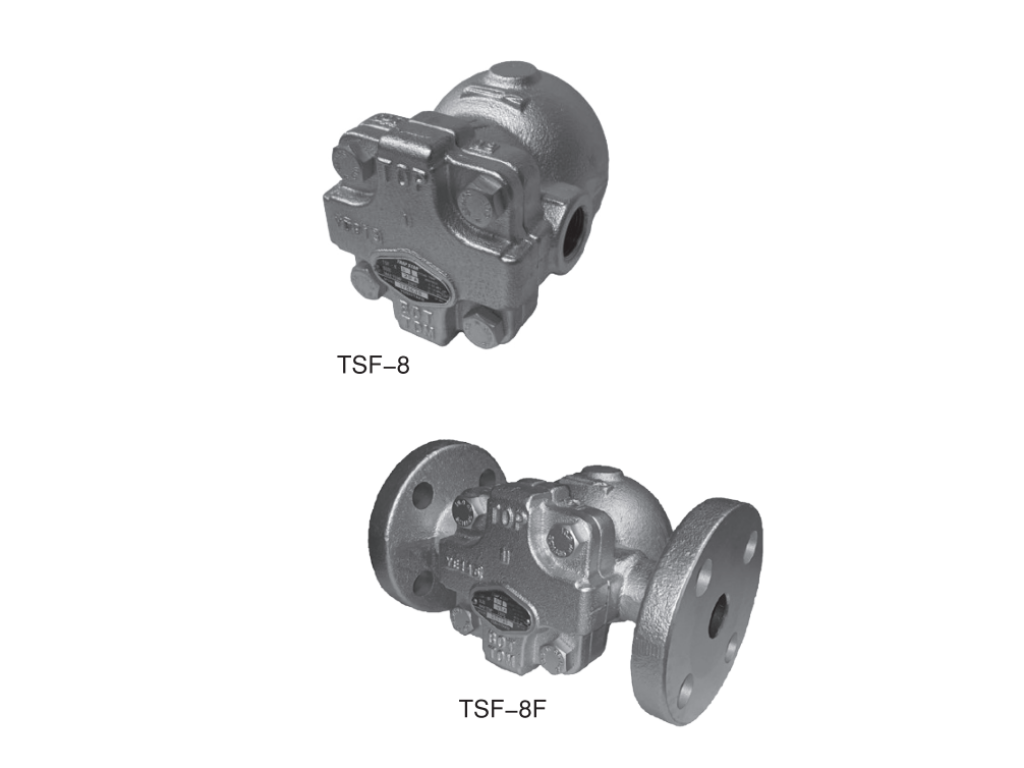

Bẫy hơi Yoshitake TSF-8 và TSF-8F là dòng bẫy hơi dạng phao thuộc series TRAP STAR của thương hiệu Yoshitake Nhật Bản. Đây là thiết bị cơ khí công nghiệp chuyên dùng để tự động tách nước ngưng tụ ra khỏi hệ thống đường ống dẫn hơi nóng mà không làm thất thoát hơi nước. Model TSF-8 sử dụng kiểu kết nối ren, trong khi TSF-8F sử dụng kiểu kết nối mặt bích. Cả hai model đều được đánh giá cao nhờ khả năng xả nước ngưng liên tục, êm ái, cấu tạo bền bỉ với các chi tiết làm việc bên trong bằng thép không gỉ, phù hợp cho các hệ thống trao đổi nhiệt quy mô vừa và nhỏ trong nhiều ngành công nghiệp.
Sản phẩm bẫy hơi Yoshitake TSF-8 và TSF-8F do TBCNSG cung cấp là hàng nhập khẩu trực tiếp từ Nhật Bản, có đầy đủ chứng từ CO/CQ. Thiết bị được thiết kế với các bộ phận chính được gắn trên nắp van, cho phép tháo lắp kiểm tra và thay thế linh kiện ngay trên đường ống mà không cần tháo toàn bộ thân van. Tích hợp lưới lọc bên trong giúp bảo vệ các chi tiết khỏi cặn bẩn, kéo dài tuổi thọ làm việc. Dưới đây là bảng giá và thông số kỹ thuật chi tiết cho từng phân khúc sản phẩm của dòng TSF-8.
Bảng Giá Bẫy Hơi Yoshitake TSF-8 Kết Nối Ren
Bẫy hơi Yoshitake TSF-8 sử dụng kết nối ren theo tiêu chuẩn JIS Rc hoặc NPT, phù hợp cho các hệ thống đường ống có kích thước vừa và nhỏ. Thiết bị có ba mức phân loại áp suất tối đa là 0.5 MPa, 1.0 MPa và 2.1 MPa, tương ứng với các mã đặt hàng TSF-8-5, TSF-8-10 và TSF-8-21. Giá bán được cập nhật theo từng thời điểm nhập khẩu, quý khách vui lòng liên hệ để nhận báo giá chính xác nhất.
| Model | Phân loại áp suất tối đa | Cỡ kết nối | Kiểu kết nối | Vật liệu thân | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TSF-8-5 | 0.5 MPa | 15A, 20A, 25A | Ren JIS Rc hoặc NPT | Gang cầu | Nhật Bản | Liên hệ |
| TSF-8-10 | 1.0 MPa | 15A, 20A, 25A | Ren JIS Rc hoặc NPT | Gang cầu | Nhật Bản | Liên hệ |
| TSF-8-21 | 2.1 MPa | 15A, 20A, 25A | Ren JIS Rc hoặc NPT | Gang cầu | Nhật Bản | Liên hệ |
Bảng Giá Bẫy Hơi Yoshitake TSF-8F Kết Nối Mặt Bích
Bẫy hơi Yoshitake TSF-8F sử dụng kết nối mặt bích theo các tiêu chuẩn JIS 10K FF, JIS 20K FF, ASME 150/300 hoặc EN PN25. Dòng sản phẩm này phù hợp cho các hệ thống đường ống công nghiệp lớn, yêu cầu khả năng tháo lắp bảo trì dễ dàng và đồng bộ với các thiết bị đường ống tiêu chuẩn quốc tế. Thiết bị cũng có ba mức phân loại áp suất tối đa tương tự như dòng TSF-8 kết nối ren.
| Model | Phân loại áp suất tối đa | Cỡ kết nối | Tiêu chuẩn mặt bích | Vật liệu thân | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TSF-8F-5 | 0.5 MPa | 15A, 20A, 25A | JIS 10K FF, JIS 20K FF, ASME 150/300, EN PN25 | Gang cầu | Nhật Bản | Liên hệ |
| TSF-8F-10 | 1.0 MPa | 15A, 20A, 25A | JIS 10K FF, JIS 20K FF, ASME 150/300, EN PN25 | Gang cầu | Nhật Bản | Liên hệ |
| TSF-8F-21 | 2.1 MPa | 15A, 20A, 25A | JIS 10K FF, JIS 20K FF, ASME 150/300, EN PN25 | Gang cầu | Nhật Bản | Liên hệ |
Bảng Thông Số Kỹ Thuật Vật Liệu Chế Tạo Yoshitake TSF-8 / TSF-8F
Bẫy hơi Yoshitake TSF-8 và TSF-8F được chế tạo với thân van bằng gang cầu, các chi tiết làm việc bên trong bao gồm phao, van, đế van và các linh kiện khác đều bằng thép không gỉ. Vật liệu này mang lại khả năng chống ăn mòn cao, độ bền vượt trội trong môi trường hơi nóng có nhiệt độ lên đến 220 độ C. Dưới đây là bảng tổng hợp vật liệu và điều kiện vận hành chi tiết.
| Bộ phận | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van | Gang cầu | Chịu lực tốt, độ bền cơ học cao hơn gang xám thông thường |
| Phao | Thép không gỉ | Chống ăn mòn, chịu nhiệt tốt, không bị biến dạng trong quá trình làm việc |
| Van và đế van | Thép không gỉ | Bề mặt tiếp xúc được mài nhẵn, chống rò rỉ, kéo dài tuổi thọ |
| Linh kiện bên trong khác | Thép không gỉ | Đồng bộ vật liệu chống ăn mòn, giảm thiểu hư hỏng do oxy hóa |
| Nhiệt độ tối đa | 220 độ C | Phù hợp với đa số hệ thống hơi công nghiệp tiêu chuẩn |
Bảng Kích Thước Và Trọng Lượng Yoshitake TSF-8 Kết Nối Ren
Kích thước lắp đặt của bẫy hơi Yoshitake TSF-8 khá nhỏ gọn, giúp tiết kiệm không gian và dễ dàng bố trí trong các cụm thiết bị trao đổi nhiệt. Chiều dài khuôn mặt từ 121 mm đến 145 mm tùy theo cỡ kết nối, trọng lượng nhẹ giúp giảm tải trọng lên hệ thống đường ống. Dưới đây là bảng kích thước chi tiết cho từng cỡ kết nối.
| Cỡ danh định | Kết nối ren | Chiều dài L (mm) | Khoảng cách A (mm) | Khoảng cách A1 (mm) | Chiều cao H (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| 15A | Rc 1/2 | 121 | 147 | 90 | 113 | 3.7 |
| 20A | Rc 3/4 | 121 | 147 | 90 | 113 | 3.7 |
| 25A | Rc 1 | 145 | 147 | 90 | 113 | 4.1 |
Bảng Kích Thước Và Trọng Lượng Yoshitake TSF-8F Kết Nối Mặt Bích
Bẫy hơi Yoshitake TSF-8F có kích thước dài hơn so với dòng kết nối ren do có thêm phần mặt bích ở hai đầu. Chiều dài khuôn mặt từ 175 mm đến 215 mm tùy theo cỡ kết nối, trọng lượng cũng lớn hơn để đảm bảo độ chắc chắn khi lắp ráp với mặt bích đối ứng. Các thông số này giúp kỹ sư dễ dàng tính toán không gian lắp đặt và vật tư phụ trợ.
| Cỡ danh định | Cỡ mặt bích | Chiều dài L (mm) | Khoảng cách A (mm) | Khoảng cách A1 (mm) | Chiều cao H (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| 15A | 15 | 175 | 147 | 90 | 113 | 5.4 |
| 20A | 20 | 195 | 147 | 90 | 113 | 6.0 |
| 25A | 25 | 215 | 147 | 90 | 113 | 6.3 |
Bảng Năng Suất Xả Nước Ngưng Tối Đa Yoshitake TSF-8 / TSF-8F
Năng suất xả nước ngưng của bẫy hơi Yoshitake TSF-8 và TSF-8F phụ thuộc vào mức chênh áp giữa đầu vào và đầu ra. Bảng dưới đây thể hiện giá trị xả tối đa theo biểu đồ của nhà sản xuất. Khi thiết kế hệ thống, cần chọn bẫy hơi có hệ số an toàn lớn hơn hai lần lượng nước ngưng thực tế để đảm bảo thiết bị luôn vận hành hiệu quả và không bị quá tải.
| Áp suất chênh lệch (MPa) | TSF-8-5 / TSF-8F-5 (kg/h) | TSF-8-10 / TSF-8F-10 (kg/h) | TSF-8-21 / TSF-8F-21 (kg/h) |
|---|---|---|---|
| 0.01 MPa | 100 | 80 | 50 |
| 0.1 MPa | 600 | 500 | 400 |
| 0.5 MPa | 1380 | 1120 | 1020 |
| 1.0 MPa | Không áp dụng | 1550 | 1380 |
| 1.5 MPa | Không áp dụng | Không áp dụng | 1650 |
| 2.1 MPa | Không áp dụng | Không áp dụng | 1950 |
Bảng So Sánh TSF-8 Và TSF-8F Theo Kiểu Kết Nối Và Tiêu Chuẩn
Việc lựa chọn giữa TSF-8 và TSF-8F phụ thuộc vào kiểu kết nối của hệ thống đường ống hiện hữu. Dòng TSF-8 sử dụng kết nối ren, phù hợp cho đường ống nhỏ, lắp đặt nhanh, không cần mặt bích đối ứng. Dòng TSF-8F sử dụng mặt bích, phù hợp cho đường ống lớn, cần tháo lắp bảo trì thường xuyên. Bảng so sánh dưới đây giúp khách hàng có cái nhìn tổng quan để đưa ra lựa chọn phù hợp.
| Tiêu chí | TSF-8 | TSF-8F |
|---|---|---|
| Kiểu kết nối | Ren | Mặt bích |
| Tiêu chuẩn kết nối | JIS Rc, NPT | JIS 10K FF, JIS 20K FF, ASME 150/300, EN PN25 |
| Cỡ danh định | 15A, 20A, 25A | 15A, 20A, 25A |
| Vật liệu thân | Gang cầu | Gang cầu |
| Áp suất tối đa | 0.5 / 1.0 / 2.1 MPa | 0.5 / 1.0 / 2.1 MPa |
| Trọng lượng tham khảo 15A | 3.7 kg | 5.4 kg |
| Ứng dụng điển hình | Hệ thống nhỏ, lắp đặt nhanh, không gian hạn chế | Hệ thống công nghiệp, yêu cầu bảo trì thường xuyên |
| Xuất xứ | Nhật Bản | Nhật Bản |
Bảng Hướng Dẫn Quy Tắc Đặt Hàng Yoshitake TSF-8 / TSF-8F
Mã đặt hàng của bẫy hơi Yoshitake TSF-8 và TSF-8F được cấu trúc theo công thức bao gồm model gốc, mức phân loại áp suất và ký hiệu hướng dòng chảy. Việc hiểu rõ quy tắc này giúp khách hàng đặt hàng chính xác, tránh nhầm lẫn về thông số kỹ thuật. Dưới đây là bảng hướng dẫn chi tiết.
| Ví dụ mã đặt hàng | Phân tích mã | Hướng dòng chảy |
|---|---|---|
| TSF-8-10 | Dạng ren, áp suất tối đa 1.0 MPa | Trái sang Phải |
| TSF-8F-21V | Dạng bích, áp suất tối đa 2.1 MPa | Trên xuống Dưới |
| TSF-8-5R | Dạng ren, áp suất tối đa 0.5 MPa | Phải sang Trái |
| TSF-8F-10 | Dạng bích, áp suất tối đa 1.0 MPa | Trái sang Phải |
Đánh Giá Chất Lượng Bẫy Hơi Yoshitake TSF-8 / TSF-8F
Bẫy hơi Yoshitake TSF-8 và TSF-8F được đánh giá cao về độ bền cơ học và khả năng chống ăn mòn nhờ sử dụng gang cầu cho thân van và thép không gỉ cho toàn bộ chi tiết làm việc bên trong. Với nhiệt độ làm việc tối đa lên đến 220 độ C, sản phẩm đáp ứng tốt các yêu cầu khắt khe của hệ thống hơi công nghiệp. Thiết kế các bộ phận chính gắn trên nắp van là một ưu điểm lớn, cho phép bảo trì, thay thế linh kiện ngay trên đường ống mà không cần tháo toàn bộ thân van, giúp giảm thiểu thời gian ngừng máy.
Tính năng xả nước ngưng liên tục theo chênh lệch tỷ trọng giữa hơi và nước giúp duy trì hiệu suất truyền nhiệt ổn định, tránh hiện tượng đọng nước gây giảm nhiệt độ trong thiết bị trao đổi nhiệt. Lưới lọc tích hợp bên trong giúp bảo vệ phao và van khỏi cặn bẩn, giảm nguy cơ kẹt van và kéo dài chu kỳ bảo trì. Đây là dòng sản phẩm bẫy hơi dạng phao có mức giá hợp lý, phù hợp cho các hệ thống gia nhiệt quy mô vừa và nhỏ, được nhiều nhà máy tại Việt Nam tin dùng trong các ngành dệt nhuộm, thực phẩm, giấy, cao su và hóa chất.
Câu Hỏi Thường Gặp Về Bẫy Hơi Yoshitake TSF-8 / TSF-8F
Bẫy hơi Yoshitake TSF-8 và TSF-8F khác nhau như thế nào?
Điểm khác biệt chính giữa TSF-8 và TSF-8F nằm ở kiểu kết nối. TSF-8 sử dụng kết nối ren theo tiêu chuẩn JIS Rc hoặc NPT, phù hợp cho đường ống nhỏ và lắp đặt nhanh. TSF-8F sử dụng kết nối mặt bích theo các tiêu chuẩn JIS 10K FF, JIS 20K FF, ASME 150/300 hoặc EN PN25, phù hợp cho hệ thống công nghiệp lớn và yêu cầu tháo lắp bảo trì thường xuyên. Các thông số về vật liệu, áp suất và năng suất xả của hai model là tương đương nhau.
Nên chọn mức phân loại áp suất nào cho bẫy hơi Yoshitake TSF-8?
Mức phân loại áp suất của bẫy hơi Yoshitake TSF-8 được chọn dựa trên chênh áp thực tế giữa đầu vào và đầu ra của bẫy hơi trong quá trình vận hành. Có ba mức là 0.5 MPa, 1.0 MPa và 2.1 MPa. Quý khách nên xác định chính xác chênh áp làm việc của hệ thống để chọn model phù hợp, tránh chọn áp suất quá cao gây lãng phí hoặc quá thấp gây quá tải thiết bị.
Bẫy hơi Yoshitake TSF-8 có thể thay thế linh kiện bên trong mà không cần tháo thân van không?
Có. Đây là một trong những ưu điểm nổi bật của dòng bẫy hơi Yoshitake TSF-8 và TSF-8F. Các bộ phận chính như phao, van, đế van và bộ lọc đều được gắn trên nắp van. Khi cần bảo trì hoặc thay thế linh kiện, kỹ thuật viên chỉ cần tháo nắp van, không cần tháo toàn bộ thân van ra khỏi đường ống, giúp tiết kiệm đáng kể thời gian ngừng máy.
Bẫy hơi Yoshitake TSF-8 có lọc được cặn bẩn không?
Có. Bẫy hơi Yoshitake TSF-8 và TSF-8F được tích hợp sẵn lưới lọc bên trong thân van. Lưới lọc này giúp ngăn chặn cặn bẩn, mảnh vụn kim loại hoặc tạp chất trong hệ thống đường ống xâm nhập vào phao và van, bảo vệ các chi tiết làm việc bên trong khỏi hư hỏng và giảm nguy cơ kẹt van trong quá trình vận hành.
Năng suất xả của bẫy hơi Yoshitake TSF-8 được tính như thế nào?
Năng suất xả của bẫy hơi Yoshitake TSF-8 phụ thuộc vào áp suất chênh lệch giữa đầu vào và đầu ra. Ví dụ ở mức chênh áp 0.5 MPa, model TSF-8-5 có thể xả tối đa khoảng 1380 kg/h. Khi thiết kế hệ thống, cần chọn bẫy hơi có năng suất xả lớn hơn ít nhất hai lần lượng nước ngưng thực tế để đảm bảo an toàn và hiệu quả vận hành.
Thời gian giao hàng bẫy hơi Yoshitake TSF-8 mất bao lâu?
Đối với các model bẫy hơi Yoshitake TSF-8 và TSF-8F thông dụng, TBCNSG thường có sẵn hàng tại kho, thời gian giao hàng từ 1 đến 3 ngày làm việc. Đối với các model có mức áp suất đặc biệt hoặc số lượng lớn cần nhập khẩu, thời gian giao hàng dự kiến từ 4 đến 6 tuần tùy theo lịch trình sản xuất của nhà máy Yoshitake.
Cam Kết Khi Mua Bẫy Hơi Yoshitake TSF-8 / TSF-8F Tại TBCNSG
- Cam kết cung cấp bẫy hơi Yoshitake TSF-8 và TSF-8F chính hãng, nhập khẩu trực tiếp từ Nhật Bản với đầy đủ chứng từ CO/CQ.
- Cam kết giá bán cạnh tranh, báo giá nhanh chóng trong vòng 15 phút trong giờ hành chính.
- Cam kết hỗ trợ kỹ thuật miễn phí, tư vấn chọn đúng mức phân loại áp suất và hướng dòng chảy phù hợp với từng hệ thống.
- Cam kết giao hàng đúng tiến độ, đóng gói cẩn thận, vận chuyển an toàn trên toàn quốc.
- Cam kết bảo hành theo tiêu chuẩn nhà sản xuất Yoshitake, hỗ trợ đổi trả nếu có lỗi kỹ thuật từ nhà máy.
- Cam kết cung cấp đầy đủ linh kiện thay thế chính hãng cho dòng TSF-8 và TSF-8F như phao, van, đế van, lưới lọc.
- Cam kết đồng hành lâu dài, hỗ trợ khảo sát hệ thống và bảo trì định kỳ cho khách hàng công nghiệp.
- Cam kết bảo mật thông tin khách hàng và các giao dịch mua bán.
Liên Hệ Đặt Mua Bẫy Hơi Yoshitake TSF-8 / TSF-8F Chính Hãng
Quý khách hàng có nhu cầu mua bẫy hơi Yoshitake TSF-8 hoặc TSF-8F chính hãng, nhận báo giá chi tiết hoặc tư vấn kỹ thuật về mức phân loại áp suất, kiểu kết nối, vui lòng liên hệ trực tiếp với TBCNSG qua các kênh sau. Đội ngũ chuyên viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ quý khách lựa chọn model phù hợp nhất với hệ thống của mình.
Hotline/Zalo: 09 1800 6799
Email: [email protected]
Chúng tôi phục vụ khách hàng trên toàn quốc, giao hàng tận nơi cho các nhà máy, khu công nghiệp, xí nghiệp sản xuất. Liên hệ ngay hôm nay để được tư vấn miễn phí và nhận mức giá tốt nhất cho bẫy hơi Yoshitake TSF-8 và TSF-8F Nhật Bản chính hãng.
