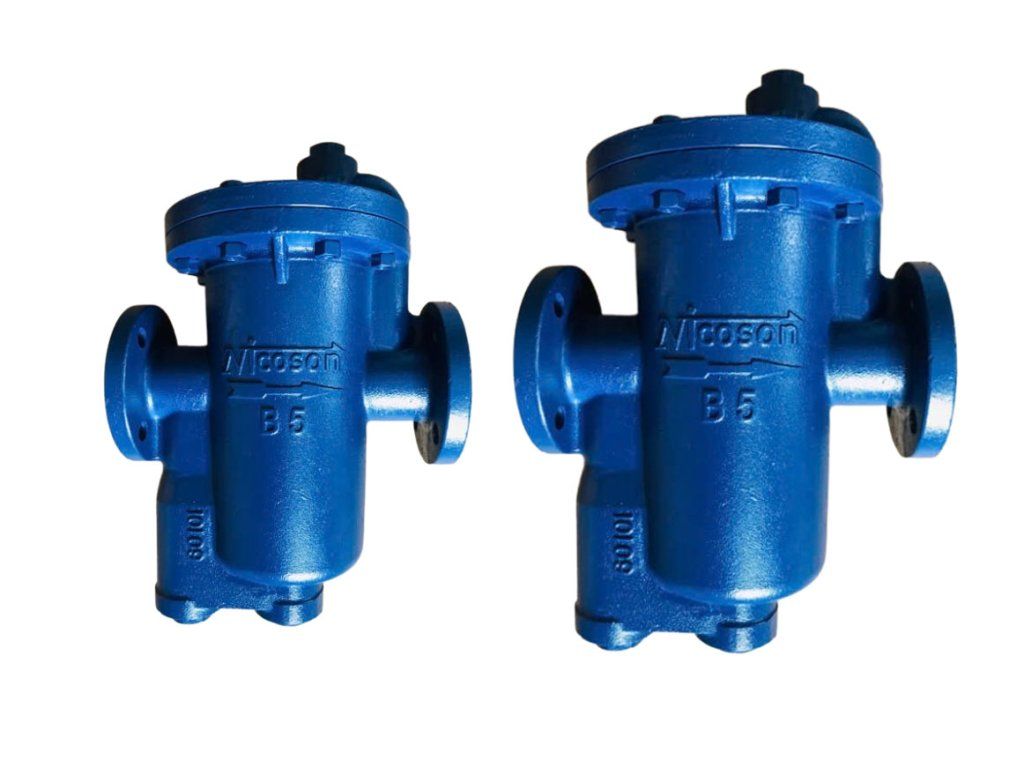

Bẫy hơi Nicoson B5F là dòng thiết bị tách nước ngưng dạng cốc phao (Inverted Bucket Steam Trap) chuyên dụng cho các hệ thống hơi nhiệt có quy mô lớn. Sản phẩm được thiết kế để giải quyết bài toán thoát nước ngưng nhanh chóng, bảo vệ đường ống khỏi hiện tượng thủy kích (water hammer) và tối ưu hóa hiệu suất truyền nhiệt. Model B5F thường được lắp đặt tại các bộ trao đổi nhiệt công suất cao, máy sấy công nghiệp, hoặc các đường ống chính trong nhà máy dệt nhuộm, thực phẩm và hóa chất. Đây là sự lựa chọn thay thế hoàn hảo cho các dòng bẫy hơi cỡ nhỏ không đáp ứng đủ lưu lượng xả, giúp hệ thống vận hành ổn định và tiết kiệm nhiên liệu cho lò hơi.
Tại thị trường Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị phân phối chính hãng dòng sản phẩm Nicoson. Với kinh nghiệm thực tế, chúng tôi nhận thấy Bẫy hơi Nicoson B5F vượt trội nhờ cấu tạo thân gang đúc chắc chắn, cơ chế đóng mở dứt khoát và khả năng chịu áp suất vận hành tối đa lên đến 18 kg/cm2. Thiết bị này không chỉ đơn thuần là một phụ kiện, mà là mắt xích quan trọng trong việc duy trì chất lượng hơi khô cho toàn bộ quy trình sản xuất.
Đặc điểm kỹ thuật nổi bật của Model Nicoson B5F
Điểm khác biệt lớn nhất của bẫy hơi model B5F so với các dòng B1, B2 hay B3 chính là kích thước kết nối và năng suất xả. Với hai tùy chọn kích cỡ là 1-1/2" (DN40) và 2" (DN50), thiết bị này cho phép kết nối trực tiếp vào các đường ống dẫn hơi chính hoặc các thiết bị tiêu thụ hơi lớn mà không cần qua bộ giảm bích phức tạp.
- Kiểu kết nối linh hoạt: Sản phẩm mặc định sử dụng tiêu chuẩn mặt bích JIS 10K RF, rất phổ biến tại các nhà máy sử dụng máy móc Nhật Bản, Hàn Quốc. Tuy nhiên, đối với các hệ thống theo tiêu chuẩn Mỹ, TBCNSG cung cấp tùy chọn mặt bích ANSI 150 LBS RF để đảm bảo tính đồng bộ tuyệt đối.
- Cấu tạo cơ học bền bỉ: Toàn bộ thân van được làm từ gang dúc chất lượng cao, chịu được va đập và nhiệt độ cao. Cơ chế cốc phao ngược bên trong giúp bẫy có khả năng tự xả khí không ngưng, ngăn ngừa tình trạng kẹt khí (air binding) - một lỗi thường gặp ở các dòng bẫy hơi kém chất lượng.
- Khả năng vận hành áp suất cao: M.O.P (Maximum Operating Pressure) đạt 18 kg/cm2 cho phép thiết bị hoạt động an toàn trong các hệ thống hơi bão hòa áp suất trung bình và cao mà không lo ngại về vấn đề rò rỉ hay biến dạng cơ cấu bên trong.
Lời khuyên từ chuyên gia kỹ thuật TBCNSG
Dựa trên kinh nghiệm lắp đặt thực tế tại các khu công nghiệp ở Bình Dương và Đồng Nai, chúng tôi khuyến nghị khách hàng luôn lắp đặt một bộ Y-Strainer (Lọc chữ Y) ngay phía trước bẫy hơi Nicoson B5F. Mặc dù cơ chế cốc phao của Nicoson có khả năng chống cặn tốt, nhưng với lưu lượng xả lên tới 6,000 kg/giờ, các hạt cặn bẩn lớn từ đường ống cũ có thể gây mòn nhanh chóng bộ phận van xả (seat và valve). Việc trang bị lọc y sẽ kéo dài tuổi thọ thiết bị lên gấp 2-3 lần.
Thông số kỹ thuật chi tiết bẫy hơi Nicoson B5F
Dưới đây là bảng thông số kỹ thuật chi tiết được trích xuất từ tài liệu kỹ thuật của hãng, giúp quý khách hàng dễ dàng tính toán và lựa chọn thiết bị phù hợp với thông số thiết kế của hệ thống.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | B5F (Flanged Type) |
| Kích thước đường ống | 1-1/2" (DN40) và 2" (DN50) |
| Tiêu chuẩn kết nối | JIS 10K RF / ANSI 150 LBS RF |
| Áp suất vận hành tối đa (M.O.P) | 18 kg/cm2 |
| Nhiệt độ vận hành tối đa | 220°C |
| Lưu lượng xả tối thiểu | 1,500 kg/giờ |
| Lưu lượng xả tối đa | 6,000 kg/giờ |
| Trọng lượng thiết bị | 31 kg (1-1/2") - 33.5 kg (2") |
| Vật liệu thân | Gang đúc (Cast Iron) |
| Vật liệu bộ phận bên trong | Thép không gỉ (Stainless Steel) |
Kích thước và bản vẽ kỹ thuật (Dimensional Drawing)
Việc nắm rõ kích thước vật lý của Steam Trap Nicoson B5F là cực kỳ quan trọng để bố trí không gian lắp đặt, đặc biệt là trong các cụm van (valve station) chật hẹp. Model B5F có kích thước khá lớn so với các dòng bẫy hơi thông thường do buồng chứa nước ngưng rộng để đáp ứng lưu lượng xả cao.
- Tổng chiều cao (H1): 388 mm. Đây là khoảng cách từ đáy bẫy đến đỉnh bẫy, cần lưu ý khoảng trống phía trên để có thể tháo nắp bảo trì định kỳ.
- Chiều dài lắp đặt (L): Tùy thuộc vào tiêu chuẩn mặt bích (JIS hoặc ANSI), chiều dài này sẽ được kỹ thuật viên của TBCNSG cung cấp chính xác khi quý khách chốt phương án kết nối.
- Trọng lượng: Với khối lượng trên 30kg, khi lắp đặt trên cao, cần có giá đỡ hoặc giá treo chịu lực để tránh làm võng đường ống, gây ứng suất lên các mối nối bích.
Để hiểu rõ hơn về nguyên lý hoạt động, quý khách có thể tìm hiểu thêm Bẫy hơi là gì? để nắm bắt cách thức mà cơ cấu cốc phao phân biệt giữa hơi nóng và nước ngưng dựa trên sự chênh lệch tỷ trọng.
Năng suất xả và biểu đồ áp suất
Năng suất xả của thiết bị tách nước ngưng Nicoson B5F không cố định mà biến thiên theo độ chênh áp (Differential Pressure) giữa đầu vào và đầu ra của bẫy.
Khi áp suất vận hành ở mức thấp (khoảng 1-2 kg/cm2), lưu lượng xả đạt khoảng 1,500 kg/giờ. Tuy nhiên, khi áp suất hệ thống tăng lên và độ chênh áp đạt mức tối ưu, năng suất xả có thể đạt tới ngưỡng cực đại là 6,000 kg/giờ. Điều này cực kỳ hữu ích trong giai đoạn khởi động hệ thống (startup phase), khi lượng nước ngưng tồn đọng trong đường ống là lớn nhất. Khả năng xả nhanh giúp hệ thống đạt nhiệt độ làm việc trong thời gian ngắn nhất, giảm thiểu lãng phí năng lượng.
Ứng dụng thực tế và kinh nghiệm từ TBCNSG
Trong suốt quá trình hoạt động, TBCNSG đã cung cấp và hỗ trợ lắp đặt model Nicoson B5F cho nhiều dự án lớn tại khu vực phía Nam như các nhà máy tại KCN Sóng Thần (Bình Dương), KCN Amata (Đồng Nai) và các đơn vị đóng tàu tại Vũng Tàu.
Một ví dụ điển hình là hệ thống sấy gỗ quy mô lớn tại Đồng Nai. Trước đây, nhà máy sử dụng nhiều bẫy hơi dạng đồng tiền (Thermodynamic) nhưng thường xuyên bị hiện tượng "ngậm nước", khiến nhiệt độ buồng sấy không ổn định. Sau khi được đội ngũ kỹ thuật của TBCNSG tư vấn chuyển sang sử dụng bẫy hơi Nicoson B5F nối bích, lượng nước ngưng được giải phóng triệt để, thời gian sấy giảm 15% và hiện tượng búa nước hoàn toàn chấm dứt. Điều này khẳng định năng lực tư vấn và chất lượng sản phẩm mà chúng tôi mang lại.
Hướng dẫn lắp đặt và bảo trì bẫy hơi Nicoson B5F
Để thiết bị hoạt động hiệu quả nhất, quy trình lắp đặt cần tuân thủ các nguyên tắc kỹ thuật khắt khe:
- Vị trí lắp đặt: Phải lắp bẫy theo phương ngang (Horizontal), đảm bảo cốc phao bên trong hoạt động theo chiều thẳng đứng. Không bao giờ lắp ngược hoặc lắp đứng đối với dòng B5F này.
- Đường xả nước ngưng: Nên có một đoạn ống thẳng trước bẫy và đường xả sau bẫy nên hướng về bồn chứa nước ngưng để tái sử dụng nhiệt, giúp tiết kiệm chi phí vận hành lò hơi.
- Van chặn và bypass: Cần lắp van cửa (Gate Valve) hoặc van bi ở phía trước và sau bẫy, cùng với một đường ống bypass để có thể sửa chữa bẫy hơi mà không cần dừng toàn bộ hệ thống sản xuất.
- Kiểm tra định kỳ: Mỗi 6 tháng, nên tháo nắp bẫy để vệ sinh cốc phao và kiểm tra bộ phận valve seat. Nếu thấy có dấu hiệu mòn khuyết, cần thay thế linh kiện chính hãng để đảm bảo độ kín.
Phụ kiện tương thích và linh kiện thay thế
TBCNSG không chỉ bán sản phẩm nguyên chiếc mà còn cung cấp đầy đủ các phụ kiện đi kèm để tạo thành một cụm bẫy hơi hoàn chỉnh:
- Mặt bích: Mặt bích thép hoặc inox tiêu chuẩn JIS 10K, ANSI 150 để hàn vào đường ống.
- Gioăng làm kín: Gioăng không bạt (Non-asbestos gasket) hoặc gioăng thép xoắn chịu nhiệt độ cao.
- Bulong: Bộ bulong, đai ốc mạ kẽm hoặc inox chịu lực.
- Linh kiện rời: Cốc phao inox, bộ valve seat thay thế cho model B5F luôn có sẵn trong kho của chúng tôi.
Tại sao nên mua bẫy hơi Nicoson B5F tại TBCNSG?
Việc lựa chọn đơn vị cung cấp uy tín là yếu tố then chốt để đảm bảo bạn nhận được sản phẩm chính hãng và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn cam kết:
- Hàng chính hãng 100%: Đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) từ nhà sản xuất Nicoson.
- Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn model B5F tại kho TP. Hồ Chí Minh để đáp ứng nhu cầu thay thế khẩn cấp của nhà máy.
- Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn từ xa hoặc khảo sát trực tiếp tại nhà máy để đưa ra giải pháp tối ưu nhất.
- Bảo hành dài hạn: Chính sách bảo hành theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả nếu có lỗi kỹ thuật.
- Dịch vụ lắp đặt: TBCNSG nhận thầu lắp đặt hoặc thay thế hệ thống bẫy hơi cho các công ty, xí nghiệp có nhu cầu nâng cấp hệ thống nhiệt.
Tải Datasheet và Yêu cầu báo giá
Quý khách hàng cần tài liệu kỹ thuật chi tiết (Datasheet) của Nicoson B5F hoặc các bản vẽ CAD để đưa vào hồ sơ thiết kế, vui lòng liên hệ trực tiếp với bộ phận kinh doanh của TBCNSG. Chúng tôi sẽ cung cấp đầy đủ thông tin về kích thước chi tiết, biểu đồ lưu lượng và các chứng chỉ liên quan.
Để nhận báo giá cạnh tranh nhất cho sản phẩm Bẫy hơi Nicoson B5F, quý khách vui lòng cung cấp thông tin về số lượng, tiêu chuẩn mặt bích (JIS hay ANSI) và địa điểm giao hàng. TBCNSG cam kết phản hồi yêu cầu báo giá trong vòng 30 phút làm việc, hỗ trợ giao hàng nhanh chóng trên toàn quốc, đặc biệt là khu vực phía Nam.
Đừng để hệ thống hơi của bạn giảm hiệu suất chỉ vì một chiếc bẫy hơi hoạt động kém. Hãy nâng cấp lên Bẫy hơi Nicoson B5F ngay hôm nay để cảm nhận sự khác biệt về năng suất và độ bền!
