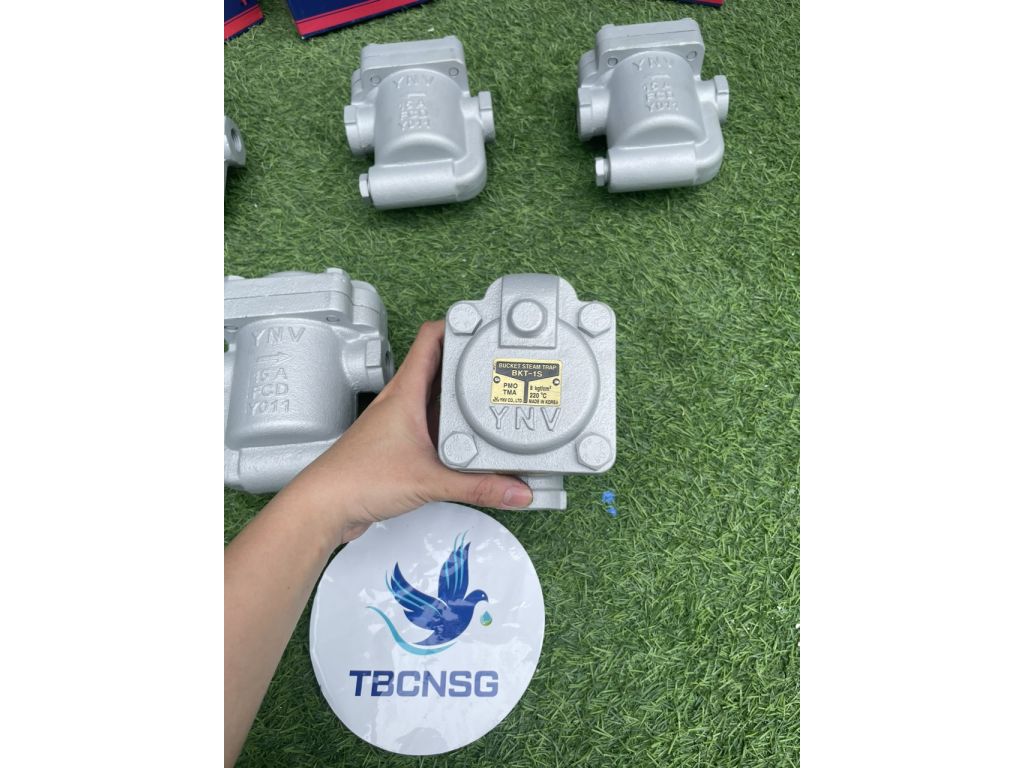

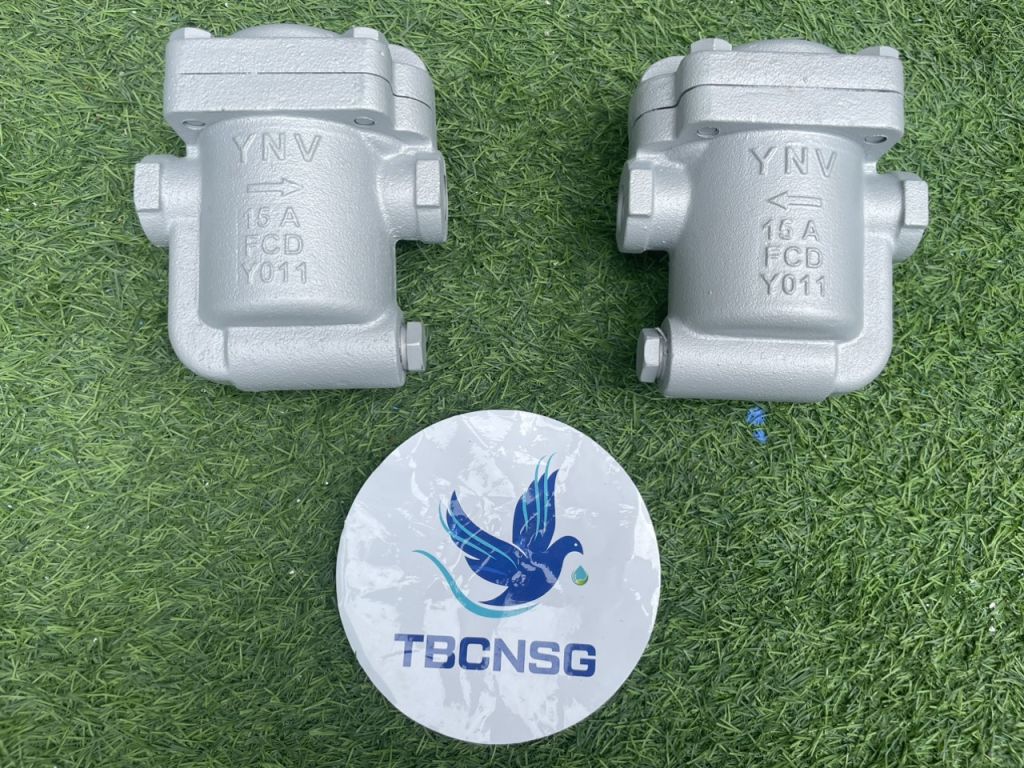

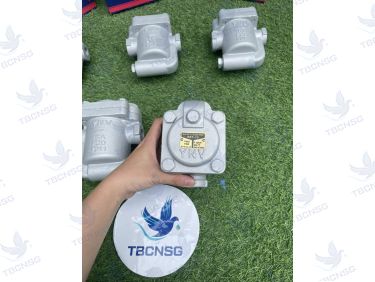

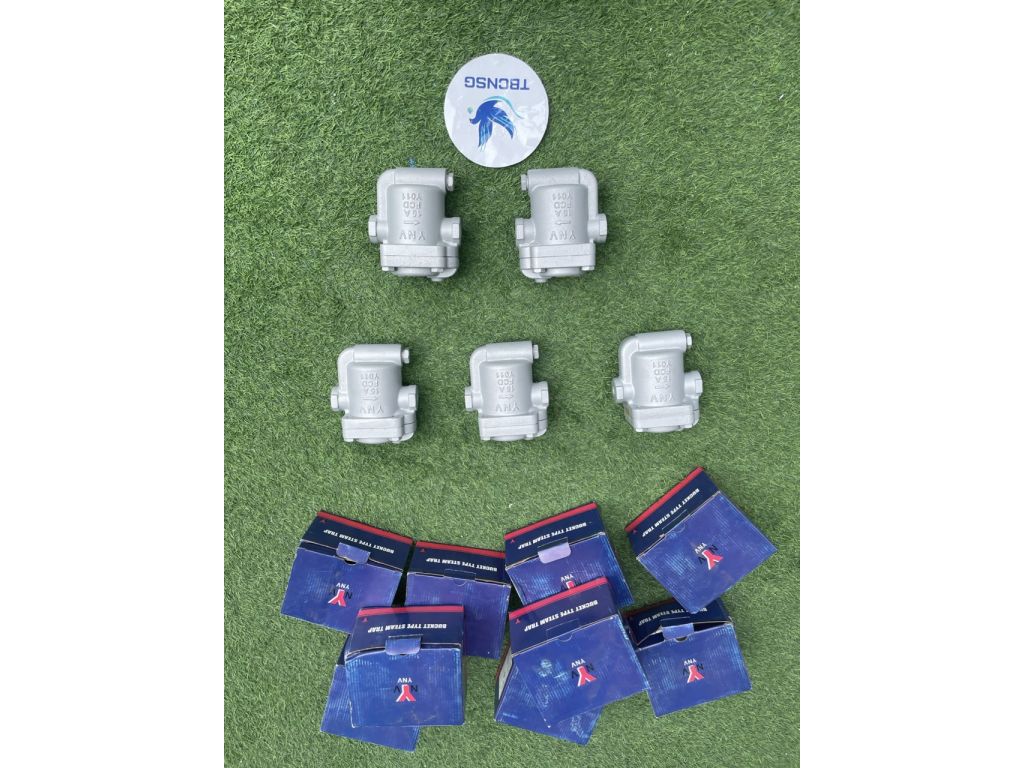

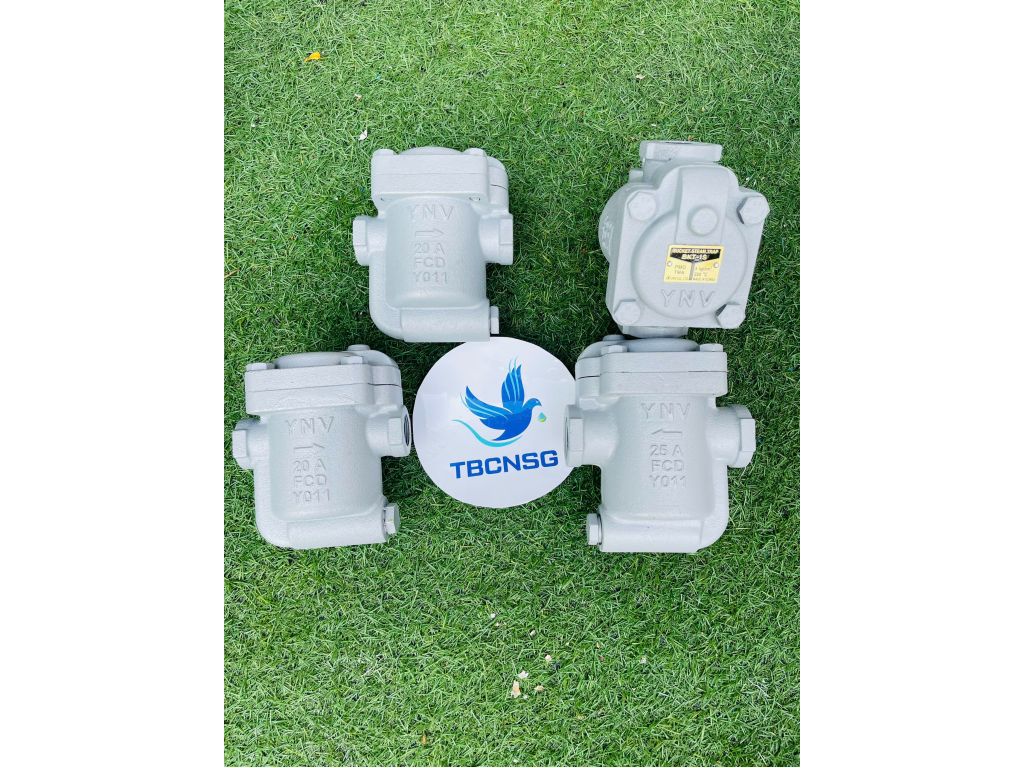

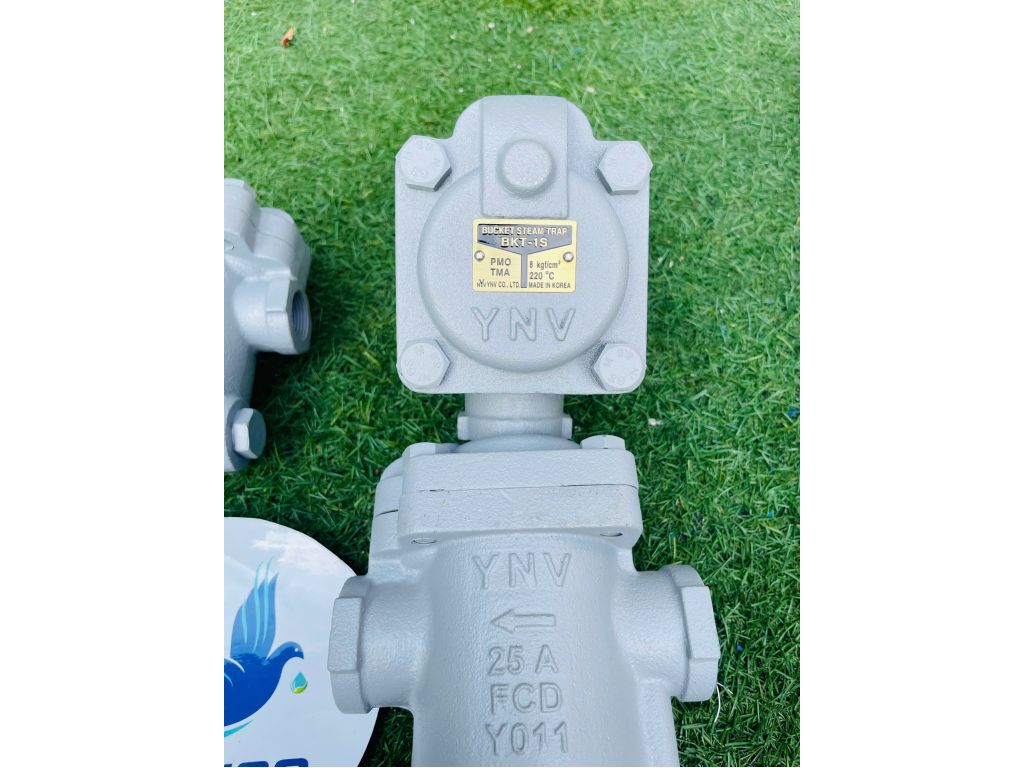

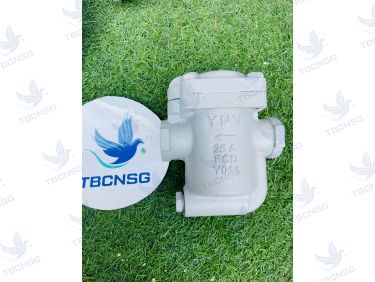

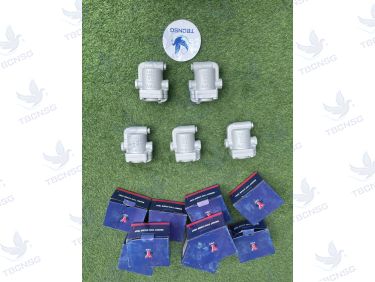

Bẫy hơi YNV model BKT-1S / BKT-1F là giải pháp cơ học hiệu quả cho việc loại bỏ nước ngưng khỏi hệ thống hơi nước công nghiệp. Được thiết kế theo nguyên lý hoạt động của bucket steam trap (bẫy hơi cốc xả nước ngưng kiểu gầu ngược), thiết bị này đóng vai trò quan trọng trong việc duy trì hiệu suất hoạt động tối ưu, ngăn ngừa các sự cố hư hỏng do ngưng tụ gây ra. Ứng dụng rộng rãi trong các thiết bị trao đổi nhiệt, máy sấy công nghiệp, và các đường ống dẫn hơi, bẫy hơi YNV đảm bảo hơi nước luôn khô ráo và sẵn sàng cho quy trình sản xuất.
Tổng quan về Bẫy Hơi YNV BKT-1S / BKT-1F

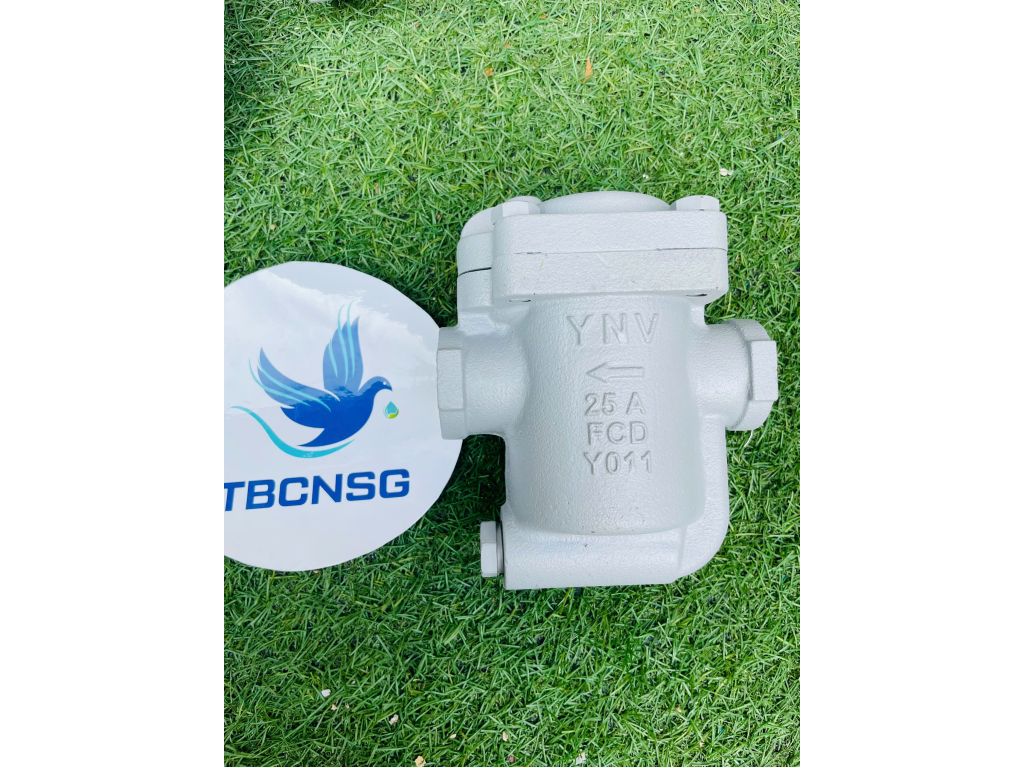

Bẫy hơi YNV BKT-1S/1F thuộc dòng bẫy hơi cơ học, sử dụng cơ chế gầu ngược để phân tách nước ngưng và hơi nước. Nguyên lý hoạt động này cho phép thiết bị tự động xả nước ngưng ra khỏi hệ thống một cách liên tục hoặc theo chu kỳ, đồng thời ngăn chặn hơi nước thoát ra ngoài. Việc loại bỏ hiệu quả nước ngưng giúp cải thiện đáng kể hiệu suất truyền nhiệt trong các bộ trao đổi nhiệt, đảm bảo hoạt động ổn định cho máy sấy, và bảo vệ đường ống khỏi hiện tượng xâm thực hơi nước (steam hammering).
Thiết kế của bẫy hơi YNV tập trung vào tính tiện dụng và độ bền. Các bộ phận chính, bao gồm cơ cấu hoạt động, được tích hợp bên trong một nắp chụp (bonnet) riêng biệt. Điều này cho phép kỹ thuật viên dễ dàng tháo rời nắp chụp để kiểm tra, vệ sinh hoặc thay thế các bộ phận bên trong mà không cần phải ngắt kết nối toàn bộ thân bẫy khỏi hệ thống đường ống. Đây là một ưu điểm lớn, giúp giảm thiểu thời gian ngừng hoạt động của nhà máy và chi phí bảo trì.
Đặc điểm nổi bật của Bẫy Hơi YNV BKT-1S / BKT-1F
Điểm cốt lõi tạo nên sự khác biệt của BKT-1S/1F chính là cơ chế hoạt động thông minh dựa trên nguyên lý gầu ngược. Khi nước ngưng tích tụ, nó sẽ làm đầy chiếc gầu bên trong, khiến gầu chìm xuống và mở van xả. Ngược lại, khi hơi nước đi vào, nó sẽ làm nổi chiếc gầu lên, đóng van xả và giữ hơi lại trong hệ thống. Chu kỳ này lặp đi lặp lại, đảm bảo chỉ nước ngưng được xả ra ngoài.
Khả năng bảo trì dễ dàng là một trong những yếu tố được người dùng đánh giá cao. Thiết kế module cho phép tiếp cận các bộ phận bên trong một cách nhanh chóng. Thay vì phải tháo toàn bộ thiết bị ra khỏi đường ống, chỉ cần tháo nắp chụp là có thể tiến hành bảo dưỡng. Điều này không chỉ tiết kiệm thời gian mà còn giảm thiểu rủi ro gây ảnh hưởng đến các kết nối đường ống khác trong quá trình sửa chữa.
Thông số kỹ thuật chi tiết của Bẫy Hơi YNV BKT-1S / BKT-1F
Bẫy hơi YNV BKT-1S/1F được thiết kế để hoạt động trong một dải áp suất và nhiệt độ nhất định, đảm bảo hiệu suất tối ưu và độ bền bỉ trong môi trường công nghiệp khắc nghiệt. Việc hiểu rõ các thông số kỹ thuật này là cần thiết để lựa chọn và lắp đặt thiết bị phù hợp nhất với yêu cầu của từng ứng dụng cụ thể.
Áp suất làm việc
- Áp suất làm việc tối đa: 8.16 bar (tương đương 8.16 kgf/cm²).
- Áp suất làm việc tối thiểu: 0.35 bar (tương đương 0.35 kgf/cm²).
Dải áp suất làm việc này cho thấy BKT-1S/1F phù hợp với các hệ thống hơi có áp suất từ thấp đến trung bình. Áp suất tối thiểu 0.35 bar đảm bảo thiết bị vẫn hoạt động hiệu quả ngay cả khi hệ thống khởi động hoặc hoạt động ở chế độ áp suất thấp. Áp suất tối đa 8.16 bar đáp ứng được yêu cầu của nhiều ứng dụng công nghiệp phổ biến.
Nhiệt độ làm việc
- Nhiệt độ làm việc tối đa: 220°C.
Với khả năng chịu nhiệt lên đến 220°C, bẫy hơi YNV có thể hoạt động an toàn và ổn định trong các hệ thống hơi nước nóng. Nhiệt độ này phù hợp với hầu hết các quy trình công nghiệp sử dụng hơi nước bão hòa hoặc hơi quá nhiệt ở mức độ nhất định.
Vật liệu chế tạo
Việc lựa chọn vật liệu chế tạo đóng vai trò quan trọng trong độ bền và khả năng chống ăn mòn của bẫy hơi công nghiệp. BKT-1S/1F được sản xuất từ các vật liệu cao cấp, đảm bảo tuổi thọ lâu dài và hiệu suất hoạt động ổn định.
- Thân (Body): Gang dẻo (Ductile Iron). Gang dẻo mang lại sự cân bằng tuyệt vời giữa độ bền cơ học, khả năng chống va đập và chi phí hợp lý, rất phù hợp cho vỏ ngoài của bẫy hơi.
- Bộ phận bên trong (Trim): Thép không gỉ (Stainless Steel). Các bộ phận bên trong như gầu, van, seat chịu sự tác động trực tiếp của dòng chảy hơi nước và nước ngưng, do đó việc sử dụng thép không gỉ giúp chống ăn mòn, chống mài mòn và đảm bảo hoạt động chính xác trong thời gian dài.
Phân loại theo kiểu kết nối
Để đáp ứng nhu cầu đa dạng của các hệ thống đường ống công nghiệp, Bẫy Hơi YNV BKT-1S/1F được cung cấp với hai tùy chọn kết nối chính, phân biệt rõ ràng giữa model BKT-1S và BKT-1F. Sự khác biệt này cho phép người dùng lựa chọn giải pháp phù hợp nhất với tiêu chuẩn và cấu trúc lắp đặt hiện có.
Model BKT-1S: Kết nối ren (PT Screwed)
Model BKT-1S được trang bị kiểu kết nối ren (PT Screwed). Kiểu kết nối này phổ biến trong các hệ thống đường ống có kích thước nhỏ và trung bình, nơi việc lắp đặt ren mang lại sự nhanh chóng và tiện lợi. Ren PT (Parallel Thread) là một tiêu chuẩn ren ống phổ biến, đảm bảo độ kín khít khi lắp đặt đúng kỹ thuật.
Việc sử dụng bẫy hơi YNV BKT-1S với kết nối ren thường thấy trong các ứng dụng như đường ống hơi cho các thiết bị nhỏ, hệ thống sưởi ấm, hoặc các khu vực mà việc thay thế thiết bị định kỳ là cần thiết và yêu cầu sự đơn giản trong thao tác.
Model BKT-1F: Kết nối mặt bích (Flanged)
Model BKT-1F sử dụng kiểu kết nối mặt bích (Flanged). Kiểu kết nối này thường được áp dụng cho các đường ống có kích thước lớn hơn hoặc trong các hệ thống yêu cầu độ kín khít cao, khả năng chịu áp lực lớn và dễ dàng tháo lắp cho các công việc bảo trì định kỳ hoặc thay thế.
Các mặt bích trên BKT-1F tuân theo các tiêu chuẩn quốc tế như JIS 10K hoặc 20K. Tiêu chuẩn JIS (Japanese Industrial Standards) là một trong những tiêu chuẩn phổ biến trong ngành công nghiệp, đặc biệt là ở các nước châu Á. Việc tuân thủ các tiêu chuẩn này đảm bảo khả năng tương thích với các loại ống, van và phụ kiện mặt bích khác trên thị trường, mang lại sự linh hoạt trong thiết kế và lắp đặt hệ thống.
Bẫy hơi YNV BKT-1F với kết nối mặt bích là lựa chọn tối ưu cho các hệ thống hơi lớn, các nhà máy sản xuất yêu cầu độ tin cậy cao và quy trình bảo trì theo kế hoạch.
Ứng dụng thực tế của Bẫy Hơi YNV BKT-1S / BKT-1F
Bẫy hơi YNV BKT-1S/1F là một thiết bị không thể thiếu trong nhiều ngành công nghiệp. Khả năng loại bỏ nước ngưng hiệu quả, bảo vệ thiết bị và nâng cao hiệu suất là những lợi ích chính mà nó mang lại.
Trong các bộ trao đổi nhiệt
Các bộ trao đổi nhiệt sử dụng hơi nước làm nguồn nhiệt cần được loại bỏ nước ngưng liên tục để đảm bảo hiệu quả truyền nhiệt tối ưu. Nếu nước ngưng tích tụ, nó sẽ tạo ra một lớp cách nhiệt, cản trở quá trình truyền nhiệt và làm giảm hiệu suất của thiết bị. Bẫy hơi YNV giúp đảm bảo rằng chỉ hơi nước khô tiếp xúc với bề mặt trao đổi nhiệt, tối đa hóa khả năng truyền nhiệt và tiết kiệm năng lượng.
Trong máy sấy công nghiệp
Máy sấy sử dụng hơi nước để cung cấp nhiệt thường gặp vấn đề với nước ngưng tụ. Sự hiện diện của nước ngưng có thể làm giảm nhiệt độ sấy, kéo dài thời gian sấy và ảnh hưởng đến chất lượng sản phẩm. Bẫy hơi kiểu gầu ngược YNV giúp duy trì nhiệt độ sấy ổn định bằng cách loại bỏ nước ngưng một cách hiệu quả, đảm bảo quá trình sấy diễn ra nhanh chóng và đồng đều.
Trong các đường ống dẫn hơi
Nước ngưng tụ trong đường ống dẫn hơi có thể gây ra hiện tượng xâm thực hơi nước (steam hammering), một hiện tượng nguy hiểm có thể làm hư hỏng đường ống, van và các thiết bị liên quan. Bẫy hơi YNV BKT-1S/1F được lắp đặt tại các điểm thấp hoặc các điểm có nguy cơ tích tụ nước ngưng để loại bỏ nước ngưng kịp thời, ngăn chặn hiện tượng xâm thực hơi nước và bảo vệ an toàn cho hệ thống.
Lợi ích khi sử dụng Bẫy Hơi YNV BKT-1S / BKT-1F
Việc lựa chọn và sử dụng bẫy hơi YNV mang lại nhiều lợi ích thiết thực cho các doanh nghiệp công nghiệp.
Nâng cao hiệu suất hoạt động
Bằng cách loại bỏ nước ngưng một cách hiệu quả, bẫy hơi YNV giúp duy trì nhiệt độ và áp suất làm việc ổn định trong hệ thống hơi. Điều này trực tiếp dẫn đến việc nâng cao hiệu suất truyền nhiệt, hiệu quả sấy và hiệu quả hoạt động chung của toàn bộ dây chuyền sản xuất.
Tiết kiệm năng lượng
Nước ngưng tụ là nguyên nhân gây thất thoát nhiệt trong hệ thống hơi. Bẫy hơi YNV ngăn chặn sự thất thoát nhiệt này bằng cách chỉ cho phép nước ngưng được xả ra ngoài, trong khi giữ lại hơi nước có giá trị năng lượng. Điều này góp phần đáng kể vào việc tiết kiệm năng lượng tiêu thụ cho nhà máy.
Giảm thiểu chi phí bảo trì
Thiết kế bảo trì dễ dàng của BKT-1S/1F giúp giảm thiểu thời gian và chi phí cho các hoạt động bảo dưỡng định kỳ. Việc thay thế bộ phận nhanh chóng và đơn giản hơn so với các loại bẫy hơi khác, giúp tối ưu hóa nguồn lực và giảm thiểu thời gian ngừng hoạt động ngoài kế hoạch.
Tăng tuổi thọ thiết bị
Việc loại bỏ nước ngưng và ngăn ngừa hiện tượng xâm thực hơi nước giúp bảo vệ các thiết bị khác trong hệ thống khỏi bị ăn mòn và hư hỏng. Điều này góp phần kéo dài tuổi thọ của đường ống, van, bơm và các thiết bị sử dụng hơi nước, giảm thiểu chi phí sửa chữa và thay thế.
So sánh BKT-1S và BKT-1F
Sự khác biệt chính giữa hai model BKT-1S và BKT-1F nằm ở phương thức kết nối với hệ thống đường ống. Việc lựa chọn giữa hai model này phụ thuộc hoàn toàn vào tiêu chuẩn lắp đặt và yêu cầu kỹ thuật của từng dự án cụ thể.
- BKT-1S: Sử dụng kết nối ren, phù hợp với các hệ thống nhỏ, yêu cầu lắp đặt nhanh chóng và tiện lợi.
- BKT-1F: Sử dụng kết nối mặt bích theo tiêu chuẩn JIS 10K/20K, thích hợp cho các hệ thống lớn, yêu cầu độ kín cao và khả năng tương thích với các tiêu chuẩn công nghiệp phổ biến.
Cả hai model đều chia sẻ chung nguyên lý hoạt động gầu ngược, vật liệu chế tạo cao cấp và thiết kế bảo trì thuận tiện, mang lại hiệu quả xử lý nước ngưng tương đương.
Lưu ý khi lắp đặt và vận hành
Để đảm bảo bẫy hơi YNV BKT-1S/1F hoạt động với hiệu suất cao nhất và tuổi thọ lâu dài, việc lắp đặt và vận hành đúng kỹ thuật là vô cùng quan trọng.
- Vị trí lắp đặt: Nên lắp đặt bẫy hơi ở điểm thấp nhất của đoạn ống hoặc thiết bị nơi nước ngưng có xu hướng tích tụ. Đối với các đường ống ngang, khuyến khích lắp đặt ở vị trí có thể dễ dàng tiếp cận để bảo trì.
- Hướng dòng chảy: Đảm bảo nước ngưng chảy về phía bẫy hơi.
- Kiểm tra trước khi lắp đặt: Kiểm tra xem có dị vật nào bên trong bẫy hơi hoặc đường ống trước khi kết nối.
- Vận hành ban đầu: Khi khởi động hệ thống, mở van xả hơi chính để loại bỏ không khí và nước ngưng ban đầu. Sau đó, điều chỉnh van xả của bẫy hơi (nếu có) để đạt hiệu quả xả tối ưu.
- Bảo trì định kỳ: Thực hiện kiểm tra và bảo trì định kỳ theo khuyến cáo của nhà sản xuất để đảm bảo bẫy hơi luôn hoạt động tốt.
