Bẫy hơi Spirax Sarco FT43

Thông tin sản phẩm

Bẫy hơi Spirax Sarco FT43 (FT43 Cast Iron Ball Float Steam Trap) Có các kích cỡ DN25, DN40 và DN50. FT43 là một bẫy hơi phao bóng thân bằng gang có các bộ phận làm việc bên trong bằng thép không gỉ và cơ sở thông gió tự động. Cái bẫy được cung cấp với các kết nối mặt bích tích hợp và có thể được bảo trì mà không làm ảnh hưởng đến hệ thống đường ống. Kết nối mặt bích dọc, có sẵn cho tất cả các kích cỡ. Hướng dòng chảy của bẫy ngang được minh họa rõ ràng bên dưới. Đối với bẫy định hướng theo chiều dọc, dòng chảy là chỉ xuống dưới.

Tùy chọn có sẵn

• FT43 – Dòng chảy ngang
• FT43V – Dòng chảy dọc

Sản phẩm này hoàn toàn tuân thủ các yêu cầu của Chỉ thị về thiết bị áp suất của EU/Thiết bị áp suất của Vương quốc Anh (An toàn).

Lưu ý về Áp suất chênh lệch tối đa

• Bẫy hơi Spirax Sarco FT43-4.5: 4.5 bar
• Bẫy hơi Spirax Sarco FT43-10: 10 bar
• Bẫy hơi Spirax Sarco FT43-14: 13 bar

Kích thước và kết nối đường ống

Bẫy hơi Spirax Sarco FT43 có các kích cỡ DN25, DN40 và DN50

Lưu ý: Hướng dòng chảy, đối với bẫy định hướng ngang FT43, khi đối diện với cơ thể:

- DN25 trái qua phải (L-R). (Phiên bản R-L chỉ có sẵn cho DN25 FT43TV PN16)

- DN40 và DN50 phải sang trái (R-L). Hướng dòng chảy, đối với bẫy định hướng theo chiều dọc FT43V chỉ hướng xuống dưới.

Chỉ có một kích thước, DN25, khả dụng với các kết nối mặt bích JIS/KS với dòng FT43V hướng xuống theo chiều dọc.

Mặt bích tiêu chuẩn EN 1092 PN16 với kích thước mặt đối mặt theo EN 26554

Theo yêu cầu - Mặt bích ASME B 16.1 Class 125 và JIS/KS 10 cũng có sẵn.

Lưu ý: Mặt bích ASME được cung cấp với các lỗ có ren để bắt bu lông mặt bích. Mặt bích JIS/KS sẽ được khoan như bình thường với lỗ bu lông trơn.

Thông số kỹ thuật

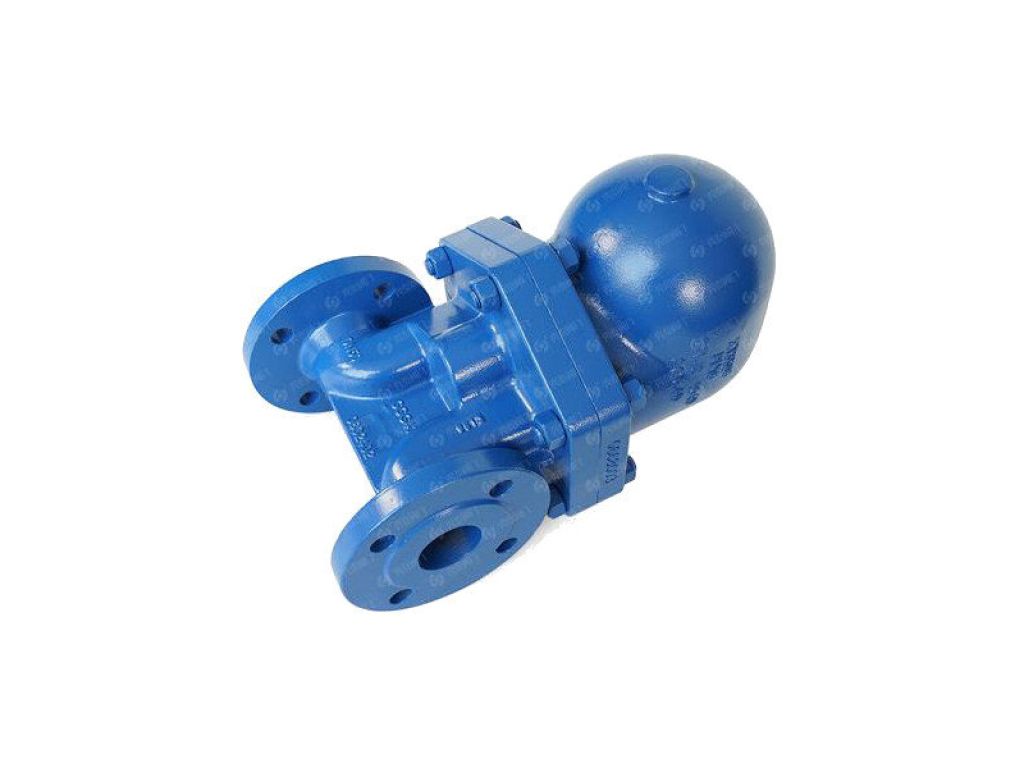

Hình ảnh sản phẩm
