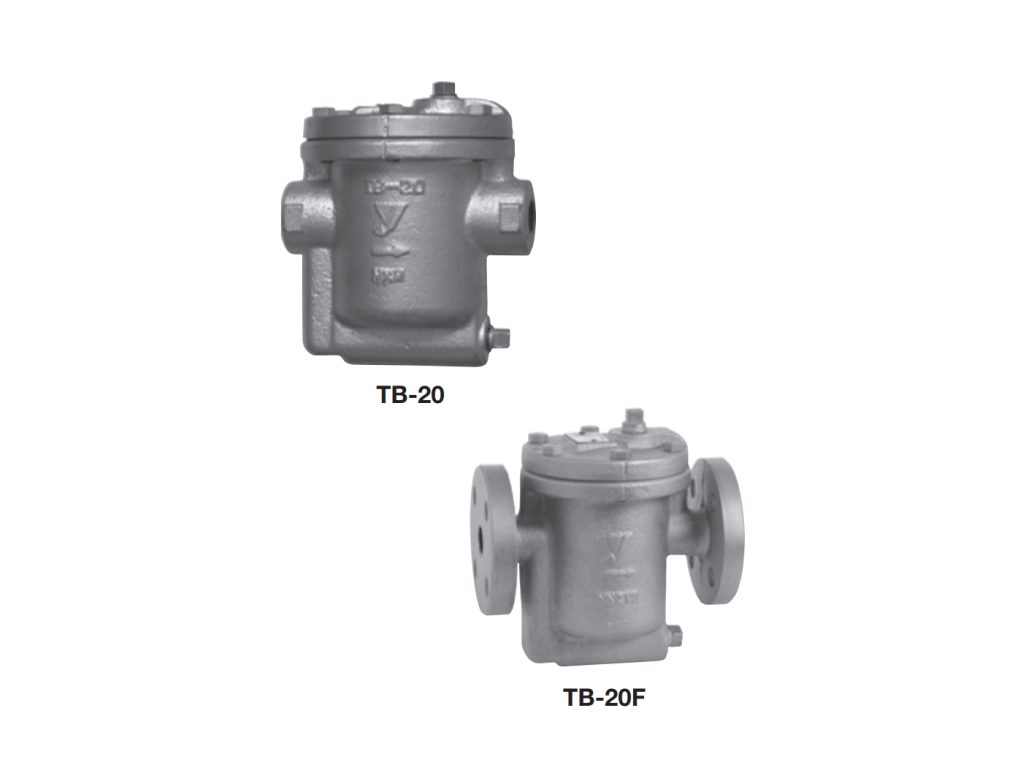

Bẫy hơi Yoshitake TB-20 và TB-20F là dòng bẫy hơi dạng cốc phao chìm thuộc thương hiệu Yoshitake Nhật Bản. Thiết bị được thiết kế chuyên dụng để tự động tách nước ngưng tụ ra khỏi hệ thống đường ống dẫn hơi nóng mà không làm thất thoát hơi, đảm bảo hiệu suất truyền nhiệt tối ưu và bảo vệ các thiết bị trao đổi nhiệt. Model TB-20 sử dụng kiểu kết nối ren, trong khi TB-20F sử dụng kiểu kết nối mặt bích. Dòng bẫy hơi dạng cốc phao chìm nổi bật với khả năng chống búa nước tốt, kết cấu luôn đóng và chỉ mở khi có nước ngưng, phù hợp cho các hệ thống có áp suất dao động và môi trường làm việc khắc nghiệt.
Sản phẩm bẫy hơi Yoshitake TB-20 và TB-20F do TBCNSG cung cấp là hàng nhập khẩu trực tiếp từ Nhật Bản, có đầy đủ chứng từ CO/CQ. Thiết bị có bốn dải chênh áp làm việc với các tùy chọn orifice khác nhau, đáp ứng đa dạng yêu cầu từ hệ thống áp suất thấp đến hệ thống áp suất cao lên đến 1.6 MPa. Toàn bộ các chi tiết làm việc bên trong bao gồm van, đế van, cốc phao, cần gạt và lưới lọc đều được chế tạo bằng thép không gỉ xử lý nhiệt, mang lại độ bền và khả năng chống ăn mòn vượt trội. Dưới đây là bảng giá và thông số kỹ thuật chi tiết của dòng sản phẩm này.
Bảng Giá Bẫy Hơi Yoshitake TB-20 Kết Nối Ren
Bẫy hơi Yoshitake TB-20 sử dụng kết nối ren theo tiêu chuẩn JIS Rc, phù hợp cho các hệ thống đường ống có kích thước vừa và nhỏ. Thiết bị có bốn dải chênh áp làm việc với các tùy chọn orifice A, B, C và D, tương ứng với các khoảng chênh áp từ 0.01 MPa đến 1.6 MPa. Giá bán được cập nhật theo từng thời điểm nhập khẩu, quý khách vui lòng liên hệ để nhận báo giá chính xác nhất.
| Model | Dải chênh áp làm việc | Tùy chọn orifice | Cỡ kết nối | Kiểu kết nối | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TB-20 (A) | 0.01 - 0.3 MPa | Orifice A | 15A, 20A, 25A | Ren JIS Rc | Nhật Bản | Liên hệ |
| TB-20 (B) | 0.2 - 0.6 MPa | Orifice B | 15A, 20A, 25A | Ren JIS Rc | Nhật Bản | Liên hệ |
| TB-20 (C) | 0.3 - 1.0 MPa | Orifice C | 15A, 20A, 25A | Ren JIS Rc | Nhật Bản | Liên hệ |
| TB-20 (D) | 0.6 - 1.6 MPa | Orifice D | 15A, 20A, 25A | Ren JIS Rc | Nhật Bản | Liên hệ |
Bảng Giá Bẫy Hơi Yoshitake TB-20F Kết Nối Mặt Bích
Bẫy hơi Yoshitake TB-20F sử dụng kết nối mặt bích theo các tiêu chuẩn JIS 10K FF hoặc JIS 20K FF, với tùy chọn thêm các tiêu chuẩn ASME và EN. Lưu ý rằng kích thước và chiều dày mặt bích JIS 10K FF của dòng TB-20F tuân theo chuẩn JIS 20K FF. Dòng sản phẩm này phù hợp cho các hệ thống đường ống công nghiệp yêu cầu tháo lắp bảo trì dễ dàng và đồng bộ với các thiết bị đường ống tiêu chuẩn quốc tế.
| Model | Dải chênh áp làm việc | Tùy chọn orifice | Cỡ kết nối | Tiêu chuẩn mặt bích | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TB-20F (A) | 0.01 - 0.3 MPa | Orifice A | 15A, 20A, 25A | JIS 10K FF, JIS 20K FF, ASME, EN | Nhật Bản | Liên hệ |
| TB-20F (B) | 0.2 - 0.6 MPa | Orifice B | 15A, 20A, 25A | JIS 10K FF, JIS 20K FF, ASME, EN | Nhật Bản | Liên hệ |
| TB-20F (C) | 0.3 - 1.0 MPa | Orifice C | 15A, 20A, 25A | JIS 10K FF, JIS 20K FF, ASME, EN | Nhật Bản | Liên hệ |
| TB-20F (D) | 0.6 - 1.6 MPa | Orifice D | 15A, 20A, 25A | JIS 10K FF, JIS 20K FF, ASME, EN | Nhật Bản | Liên hệ |
Bảng Thông Số Vật Liệu Và Điều Kiện Vận Hành Yoshitake TB-20 / TB-20F
Bẫy hơi Yoshitake TB-20 và TB-20F được chế tạo với thân van và nắp van bằng gang cầu, các chi tiết làm việc bên trong bao gồm van, đế van, cốc phao, cần gạt, trục và lưới lọc đều bằng thép không gỉ xử lý nhiệt. Vật liệu này mang lại độ bền cơ học cao, khả năng chống ăn mòn tốt trong môi trường hơi nóng có nhiệt độ lên đến 220 độ C. Thiết bị có áp suất thân van lên đến 2.0 MPa, phù hợp cho nhiều ứng dụng công nghiệp khác nhau.
| Bộ phận | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van | Gang cầu | Chịu lực tốt, độ bền cơ học cao, chống ăn mòn |
| Nắp van | Gang cầu | Đồng bộ vật liệu với thân van, đảm bảo kín khít |
| Van và đế van | Thép không gỉ xử lý nhiệt | Bề mặt tiếp xúc cứng, chống mài mòn, chống rò rỉ |
| Cốc phao | Thép không gỉ | Chống ăn mòn, chịu nhiệt tốt, hoạt động ổn định |
| Cần gạt và trục | Thép không gỉ | Độ bền cơ học cao, chống mài mòn trong quá trình vận hành |
| Lưới lọc | Thép không gỉ | Ngăn chặn cặn bẩn bảo vệ các chi tiết bên trong |
| Nhiệt độ tối đa | 220 độ C | Đáp ứng tốt các yêu cầu khắt khe của hệ thống hơi công nghiệp |
Bảng Kích Thước Và Trọng Lượng Yoshitake TB-20 Kết Nối Ren
Bẫy hơi Yoshitake TB-20 có kích thước nhỏ gọn, phù hợp cho các vị trí lắp đặt có không gian hạn chế. Chiều dài khuôn mặt là 136 mm cho tất cả các cỡ kết nối 15A, 20A và 25A. Trọng lượng của thiết bị là 4.3 kg cho tất cả các cỡ, giúp giảm tải trọng lên hệ thống đường ống và dễ dàng trong quá trình lắp đặt, bảo trì.
| Cỡ danh định | Kết nối ren | Chiều dài L (mm) | Chiều cao H (mm) | Chiều cao H1 (mm) | Đường kính A (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|---|
| 15A | Rc 1/2 | 136 | 183 | 94 | 117 | 4.3 |
| 20A | Rc 3/4 | 136 | 183 | 94 | 117 | 4.3 |
| 25A | Rc 1 | 136 | 183 | 94 | 117 | 4.3 |
Bảng Kích Thước Và Trọng Lượng Yoshitake TB-20F Kết Nối Mặt Bích
Bẫy hơi Yoshitake TB-20F có chiều dài khuôn mặt lớn hơn so với dòng kết nối ren do có thêm phần mặt bích ở hai đầu. Chiều dài khuôn mặt là 175 mm cho tất cả các cỡ kết nối 15A, 20A và 25A. Trọng lượng của thiết bị dao động từ 5.4 kg đến 6.3 kg tùy theo cỡ kết nối. Các thông số này giúp kỹ sư dễ dàng tính toán không gian lắp đặt và vật tư phụ trợ khi thiết kế hệ thống.
| Cỡ danh định | Chiều dài L (mm) | Chiều cao H (mm) | Chiều cao H1 (mm) | Đường kính A (mm) | Trọng lượng (kg) |
|---|---|---|---|---|---|
| 15A | 175 | 183 | 94 | 117 | 5.4 |
| 20A | 175 | 183 | 94 | 117 | 6.0 |
| 25A | 175 | 183 | 94 | 117 | 6.3 |
Bảng Năng Suất Xả Tối Đa Yoshitake TB-20 / TB-20F Theo Orifice
Năng suất xả nước ngưng của bẫy hơi Yoshitake TB-20 và TB-20F phụ thuộc vào mức chênh áp và tùy chọn orifice được lựa chọn. Mỗi orifice tương ứng với một dải chênh áp làm việc cụ thể. Bảng dưới đây thể hiện công suất xả tối đa theo biểu đồ của nhà sản xuất. Khi thiết kế hệ thống, quý khách nên chọn bẫy hơi có công suất gấp 2 đến 3 lần lượng nước ngưng tính toán để đảm bảo an toàn và hiệu quả vận hành.
| Chênh áp (MPa) | Orifice A (kg/h) | Orifice B (kg/h) | Orifice C (kg/h) | Orifice D (kg/h) |
|---|---|---|---|---|
| 0.01 MPa | 130 | 75 | 55 | Không áp dụng |
| 0.02 MPa | Không áp dụng | Không áp dụng | Không áp dụng | 50 |
| 0.05 MPa | 200 | Không áp dụng | Không áp dụng | Không áp dụng |
| 0.1 MPa | 250 | 180 | 130 | 100 |
| 0.3 MPa | 360 | Không áp dụng | Không áp dụng | Không áp dụng |
| 0.6 MPa | Không áp dụng | 400 | Không áp dụng | Không áp dụng |
| 1.0 MPa | Không áp dụng | Không áp dụng | 340 | 240 |
| 1.6 MPa | Không áp dụng | Không áp dụng | Không áp dụng | 270 |
Bảng So Sánh Dải Chênh Áp Và Năng Suất Xả Giữa Các Orifice Yoshitake TB-20
Việc lựa chọn orifice phù hợp cho bẫy hơi Yoshitake TB-20 và TB-20F phụ thuộc vào chênh áp làm việc thực tế của hệ thống. Mỗi orifice được thiết kế để hoạt động tối ưu trong một dải chênh áp cụ thể. Bảng so sánh dưới đây giúp quý khách có cái nhìn tổng quan về sự khác biệt giữa các tùy chọn orifice, từ đó đưa ra lựa chọn phù hợp.
| Tiêu chí | Orifice A | Orifice B | Orifice C | Orifice D |
|---|---|---|---|---|
| Dải chênh áp làm việc | 0.01 - 0.3 MPa | 0.2 - 0.6 MPa | 0.3 - 1.0 MPa | 0.6 - 1.6 MPa |
| Chênh áp tối ưu | Thấp đến trung bình thấp | Trung bình thấp | Trung bình | Cao |
| Năng suất xả tối đa | 360 kg/h tại 0.3 MPa | 400 kg/h tại 0.6 MPa | 340 kg/h tại 1.0 MPa | 270 kg/h tại 1.6 MPa |
| Ứng dụng điển hình | Hệ thống áp suất thấp | Hệ thống áp suất trung bình thấp | Hệ thống áp suất trung bình | Hệ thống áp suất cao |
| Xuất xứ | Nhật Bản | Nhật Bản | Nhật Bản | Nhật Bản |
Bảng Phụ Kiện Và Bộ Linh Kiện Thay Thế Yoshitake TB-20 / TB-20F
Bẫy hơi Yoshitake TB-20 và TB-20F được thiết kế dạng mô-đun, cho phép thay thế các bộ phận bên trong như van, đế van, cần gạt và gioăng mà không cần thay toàn bộ thiết bị. Yoshitake cung cấp các bộ linh kiện thay thế chính hãng tương ứng với từng dải chênh áp làm việc. Việc sử dụng đúng bộ linh kiện giúp đảm bảo thiết bị hoạt động chính xác và kéo dài tuổi thọ.
| Mã bộ linh kiện | Dải chênh áp áp dụng | Linh kiện bao gồm | Xuất xứ | Giá bán |
|---|---|---|---|---|
| K-93070 | 0.01 - 0.3 MPa | Đế van, van, cần gạt, vòng E, gioăng | Nhật Bản | Liên hệ |
| K-93071 | 0.2 - 0.6 MPa | Đế van, van, cần gạt, vòng E, gioăng | Nhật Bản | Liên hệ |
| K-93072 | 0.3 - 1.0 MPa | Đế van, van, cần gạt, vòng E, gioăng | Nhật Bản | Liên hệ |
| K-93073 | 0.6 - 1.6 MPa | Đế van, van, cần gạt, vòng E, gioăng | Nhật Bản | Liên hệ |
Đánh Giá Chất Lượng Bẫy Hơi Yoshitake TB-20 / TB-20F
Bẫy hơi Yoshitake TB-20 và TB-20F được đánh giá cao về độ bền cơ học và khả năng chống búa nước. Dòng bẫy hơi dạng cốc phao chìm có kết cấu luôn đóng và chỉ mở khi có nước ngưng, giúp ngăn chặn hiện tượng thất thoát hơi hiệu quả và đảm bảo hệ thống luôn vận hành ổn định. Cơ cấu cốc phao chìm hoạt động theo chu kỳ xả ngưng gián đoạn, phù hợp cho các hệ thống có áp suất dao động và môi trường làm việc có nhiều cặn bẩn nhờ lưới lọc tích hợp bên trong.
Với thân van và nắp van bằng gang cầu, toàn bộ chi tiết làm việc bên trong bằng thép không gỉ xử lý nhiệt, bẫy hơi Yoshitake TB-20 và TB-20F có khả năng chống ăn mòn tốt, chịu nhiệt độ lên đến 220 độ C và áp suất thân van lên đến 2.0 MPa. Bốn tùy chọn orifice với các dải chênh áp khác nhau mang lại sự linh hoạt cao trong việc lựa chọn thiết bị phù hợp với từng điều kiện vận hành cụ thể. Đây là lựa chọn tin cậy cho các ngành công nghiệp dệt nhuộm, thực phẩm, giấy, cao su và các hệ thống gia nhiệt quy mô vừa và nhỏ.
Câu Hỏi Thường Gặp Về Bẫy Hơi Yoshitake TB-20 / TB-20F
Bẫy hơi Yoshitake TB-20 khác gì so với dòng TSF-10?
Bẫy hơi Yoshitake TB-20 thuộc dòng cốc phao chìm với cơ chế xả ngưng gián đoạn theo chu kỳ, trong khi TSF-10 thuộc dòng phao tự do xả ngưng liên tục. TB-20 có khả năng chống búa nước tốt hơn và phù hợp với hệ thống có áp suất dao động, còn TSF-10 thích hợp cho các thiết bị trao đổi nhiệt cần duy trì nhiệt độ ổn định. Lựa chọn loại nào phụ thuộc vào đặc điểm vận hành của từng hệ thống.
Làm sao để chọn đúng orifice cho bẫy hơi Yoshitake TB-20?
Orifice của bẫy hơi Yoshitake TB-20 được chọn dựa trên chênh áp làm việc thực tế giữa đầu vào và đầu ra của bẫy hơi. Orifice A phù hợp với chênh áp 0.01 đến 0.3 MPa, orifice B từ 0.2 đến 0.6 MPa, orifice C từ 0.3 đến 1.0 MPa và orifice D từ 0.6 đến 1.6 MPa. Quý khách cần xác định chính xác chênh áp này để chọn đúng orifice, đảm bảo thiết bị hoạt động hiệu quả và không bị quá tải.
Bẫy hơi Yoshitake TB-20 có cần lắp lọc Y riêng không?
Bẫy hơi Yoshitake TB-20 và TB-20F đã được tích hợp sẵn lưới lọc bằng thép không gỉ bên trong thân van, giúp ngăn chặn cặn bẩn bảo vệ các chi tiết làm việc. Tuy nhiên, đối với các hệ thống có nhiều cặn bẩn hoặc tạp chất, quý khách nên lắp đặt thêm lọc Y phía trước để tăng cường khả năng bảo vệ và kéo dài chu kỳ bảo trì.
Có thể thay thế orifice khác cho bẫy hơi Yoshitake TB-20 không?
Có. Bẫy hơi Yoshitake TB-20 và TB-20F cho phép thay thế orifice bằng các bộ linh kiện thay thế chính hãng tương ứng. Yoshitake cung cấp các bộ linh kiện với mã K-93070, K-93071, K-93072 và K-93073 tương ứng với các dải chênh áp A, B, C và D. Việc thay thế orifice giúp điều chỉnh dải chênh áp làm việc của thiết bị mà không cần thay toàn bộ bẫy hơi.
Bẫy hơi Yoshitake TB-20F có những tiêu chuẩn mặt bích nào?
Bẫy hơi Yoshitake TB-20F hỗ trợ các tiêu chuẩn mặt bích JIS 10K FF và JIS 20K FF, với tùy chọn thêm các tiêu chuẩn ASME và EN. Lưu ý rằng kích thước và chiều dày mặt bích JIS 10K FF của dòng TB-20F tuân theo chuẩn JIS 20K FF. Quý khách cần xác định rõ tiêu chuẩn mặt bích của hệ thống đường ống hiện hữu để đặt hàng chính xác.
Thời gian giao hàng bẫy hơi Yoshitake TB-20 mất bao lâu?
Đối với các model bẫy hơi Yoshitake TB-20 và TB-20F thông dụng, TBCNSG thường có sẵn hàng tại kho, thời gian giao hàng từ 1 đến 3 ngày làm việc. Đối với các model có tùy chọn orifice đặc biệt hoặc tiêu chuẩn mặt bích ít phổ biến cần nhập khẩu, thời gian giao hàng dự kiến từ 4 đến 6 tuần tùy theo lịch trình sản xuất của nhà máy Yoshitake.
