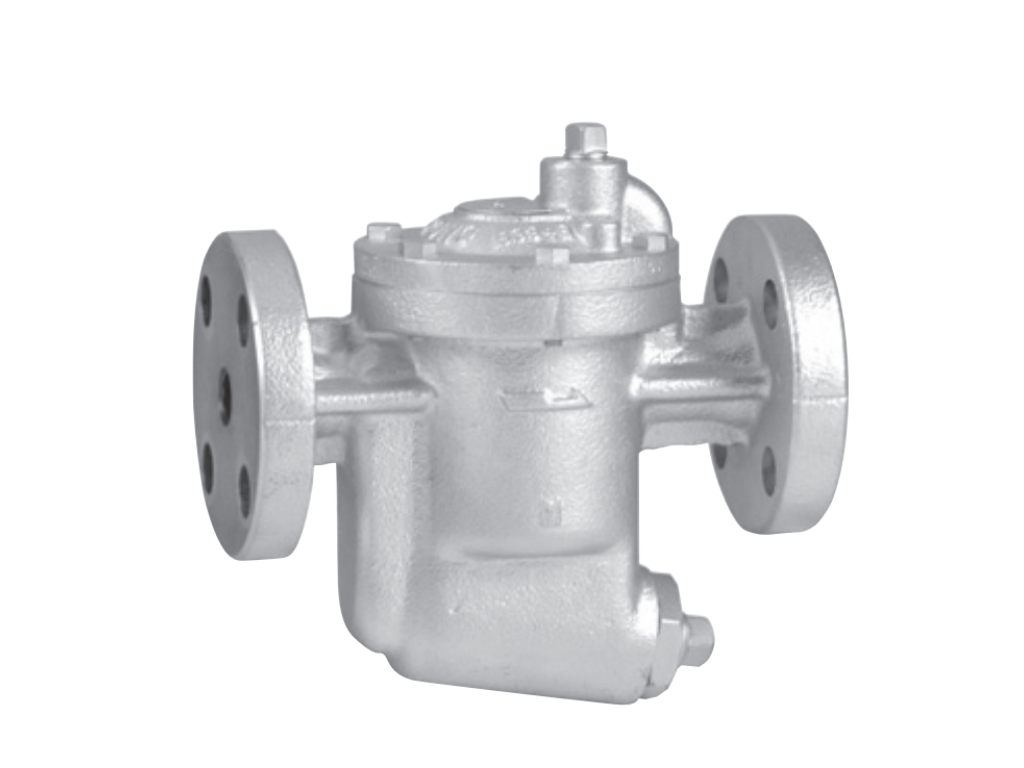

Bẫy hơi Yoshitake TB-5 là dòng bẫy hơi kiểu cốc phao chìm thuộc thương hiệu Yoshitake Nhật Bản. Thiết bị được thiết kế chuyên dụng để tự động tách nước ngưng tụ ra khỏi hệ thống đường ống dẫn hơi bão hòa mà không làm thất thoát hơi, đảm bảo hiệu suất truyền nhiệt tối ưu và bảo vệ các thiết bị trao đổi nhiệt. Model TB-5 sử dụng kiểu kết nối mặt bích theo tiêu chuẩn JIS 10K FF với hướng dòng chảy ngang sang ngang. Dòng bẫy hơi này nổi bật với khả năng chống búa nước tốt, kết cấu luôn đóng và chỉ mở khi có nước ngưng, phù hợp cho các hệ thống có áp suất dao động và môi trường làm việc khắc nghiệt.
Sản phẩm bẫy hơi Yoshitake TB-5 do TBCNSG cung cấp là hàng nhập khẩu trực tiếp từ Nhật Bản, có đầy đủ chứng từ CO/CQ. Thiết bị có nhiều tùy chọn orifice với các mức chênh áp làm việc tối đa khác nhau, đáp ứng đa dạng yêu cầu từ hệ thống áp suất thấp đến hệ thống áp suất cao lên đến 1.0 MPa. Toàn bộ các chi tiết làm việc bên trong bao gồm van, đế van, cốc phao, cần gạt và lưới lọc đều được chế tạo bằng thép không gỉ, mang lại độ bền và khả năng chống ăn mòn vượt trội. Dưới đây là bảng giá và thông số kỹ thuật chi tiết của dòng sản phẩm này.
Bảng Giá Bẫy Hơi Yoshitake TB-5 Cỡ 15A Đến 25A
Bẫy hơi Yoshitake TB-5 cỡ 15A đến 25A phù hợp cho các hệ thống đường ống có kích thước vừa và nhỏ. Thiết bị có ba tùy chọn orifice với các mức chênh áp tối đa là 0.56 MPa, 0.87 MPa và 1.0 MPa. Giá bán được cập nhật theo từng thời điểm nhập khẩu, quý khách vui lòng liên hệ để nhận báo giá chính xác nhất.
| Model | Cỡ kết nối | Đường kính orifice | Chênh áp tối đa | Kiểu kết nối | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TB-5 (Orifice 1/8") | 15A, 20A, 25A | 3.2 mm | 0.56 MPa | Mặt bích JIS 10K FF | Nhật Bản | Liên hệ |
| TB-5 (Orifice 7/64") | 15A, 20A, 25A | 2.8 mm | 0.87 MPa | Mặt bích JIS 10K FF | Nhật Bản | Liên hệ |
| TB-5 (Orifice #38) | 15A, 20A, 25A | 2.5 mm | 1.0 MPa | Mặt bích JIS 10K FF | Nhật Bản | Liên hệ |
Bảng Giá Bẫy Hơi Yoshitake TB-5 Cỡ 32A Đến 50A
Bẫy hơi Yoshitake TB-5 cỡ 32A đến 50A phù hợp cho các hệ thống đường ống có lưu lượng nước ngưng lớn hơn. Thiết bị có bốn tùy chọn orifice với các mức chênh áp tối đa là 0.21 MPa, 0.56 MPa, 0.87 MPa và 1.0 MPa. Các model này thường được sử dụng trong các nhà máy công nghiệp có hệ thống gia nhiệt quy mô lớn.
| Model | Cỡ kết nối | Đường kính orifice | Chênh áp tối đa | Kiểu kết nối | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|
| TB-5 (Orifice 3/8") | 32A, 40A, 50A | 9.5 mm | 0.21 MPa | Mặt bích JIS 10K FF | Nhật Bản | Liên hệ |
| TB-5 (Orifice 9/32") | 32A, 40A, 50A | 7.1 mm | 0.56 MPa | Mặt bích JIS 10K FF | Nhật Bản | Liên hệ |
| TB-5 (Orifice 1/4") | 32A, 40A, 50A | 6.4 mm | 0.87 MPa | Mặt bích JIS 10K FF | Nhật Bản | Liên hệ |
| TB-5 (Orifice 7/32") | 32A, 40A, 50A | 5.6 mm | 1.0 MPa | Mặt bích JIS 10K FF | Nhật Bản | Liên hệ |
Bảng Thông Số Vật Liệu Và Điều Kiện Vận Hành Yoshitake TB-5
Bẫy hơi Yoshitake TB-5 được chế tạo với thân van và nắp van bằng gang cầu, các chi tiết làm việc bên trong bao gồm van, đế van, cốc phao, cần gạt và lưới lọc đều bằng thép không gỉ. Vật liệu này mang lại độ bền cơ học cao, khả năng chống ăn mòn tốt trong môi trường hơi nóng có nhiệt độ lên đến 220 độ C. Thiết bị có áp suất tối đa 1.0 MPa, phù hợp cho nhiều ứng dụng công nghiệp khác nhau.
| Bộ phận | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van | Gang cầu | Chịu lực tốt, độ bền cơ học cao, chống ăn mòn |
| Nắp van | Gang cầu | Đồng bộ vật liệu với thân van, đảm bảo kín khít |
| Van cầu | Thép không gỉ | Bề mặt tiếp xúc cứng, chống mài mòn, chống rò rỉ |
| Đế van | Thép không gỉ | Chống mài mòn, kéo dài tuổi thọ làm việc |
| Cốc phao | Thép không gỉ | Chống ăn mòn, chịu nhiệt tốt, hoạt động ổn định |
| Cần gạt và các chi tiết bên trong | Thép không gỉ | Độ bền cơ học cao, chống mài mòn trong quá trình vận hành |
| Lưới lọc | Thép không gỉ | Ngăn chặn cặn bẩn bảo vệ các chi tiết bên trong |
| Nhiệt độ tối đa | 220 độ C | Đáp ứng tốt các yêu cầu khắt khe của hệ thống hơi công nghiệp |
Bảng Kích Thước Và Trọng Lượng Yoshitake TB-5
Bẫy hơi Yoshitake TB-5 có kích thước thay đổi tùy theo cỡ kết nối. Đối với các cỡ 15A đến 25A, chiều dài khuôn mặt dao động từ 175 mm đến 215 mm với trọng lượng từ 4.5 kg đến 6.2 kg. Đối với các cỡ 32A đến 50A, kích thước và trọng lượng lớn hơn đáng kể, dao động từ 18.3 kg đến 19.6 kg. Các thông số này giúp kỹ sư dễ dàng tính toán không gian lắp đặt và bố trí giá đỡ phù hợp.
| Cỡ danh định | Chiều dài L (mm) | Chiều cao H (mm) | Chiều cao H1 (mm) | Cỡ nút xả đáy | Trọng lượng (kg) |
|---|---|---|---|---|---|
| 15A | 175 | 177 | 98 | NPT 3/8 | 4.5 |
| 20A | 195 | 177 | 98 | NPT 3/8 | 4.9 |
| 25A | 215 | 177 | 98 | NPT 3/8 | 6.2 |
| 32A | 280 | 336 | 190 | NPT 1/2 | 18.3 |
| 40A | 280 | 336 | 190 | NPT 1/2 | 18.7 |
| 50A | 290 | 336 | 190 | NPT 1/2 | 19.6 |
Bảng Năng Suất Xả Tối Đa Yoshitake TB-5 Cỡ 15A Đến 25A
Năng suất xả nước ngưng của bẫy hơi Yoshitake TB-5 cỡ 15A đến 25A phụ thuộc vào mức chênh áp và tùy chọn orifice. Bảng dưới đây thể hiện công suất xả tối đa theo biểu đồ của nhà sản xuất. Khi thiết kế hệ thống, quý khách nên chọn bẫy hơi có công suất gấp 2 đến 3 lần lượng nước ngưng tính toán để đảm bảo an toàn và hiệu quả vận hành.
| Chênh áp (MPa) | Orifice 0.56 MPa (kg/h) | Orifice 0.87 MPa (kg/h) | Orifice 1.0 MPa (kg/h) |
|---|---|---|---|
| 0.01 MPa | 65 | 32 | Không áp dụng |
| 0.04 MPa | Không áp dụng | Không áp dụng | 45 |
| 0.05 MPa | 125 | 85 | Không áp dụng |
| 0.1 MPa | Không áp dụng | Không áp dụng | 80 |
| 0.3 MPa | 260 | 180 | Không áp dụng |
| 0.5 MPa | Không áp dụng | Không áp dụng | 180 |
| 0.56 MPa | 320 | Không áp dụng | Không áp dụng |
| 0.87 MPa | Không áp dụng | 290 | Không áp dụng |
| 1.0 MPa | Không áp dụng | Không áp dụng | 250 |
Bảng Năng Suất Xả Tối Đa Yoshitake TB-5 Cỡ 32A Đến 50A
Đối với các cỡ 32A đến 50A, năng suất xả của bẫy hơi Yoshitake TB-5 cao hơn đáng kể so với các cỡ nhỏ nhờ diện tích tiết diện dòng chảy lớn hơn. Ở mức chênh áp 0.21 MPa, orifice 3/8" có thể xả tối đa khoảng 1800 kg/h. Đây là lựa chọn phù hợp cho các hệ thống gia nhiệt có lưu lượng nước ngưng lớn.
| Chênh áp (MPa) | Orifice 0.21 MPa (kg/h) | Orifice 0.56 MPa (kg/h) | Orifice 0.87 MPa (kg/h) | Orifice 1.0 MPa (kg/h) |
|---|---|---|---|---|
| 0.002 MPa | 320 | Không áp dụng | Không áp dụng | Không áp dụng |
| 0.01 MPa | 700 | 200 | Không áp dụng | Không áp dụng |
| 0.02 MPa | Không áp dụng | Không áp dụng | 200 | Không áp dụng |
| 0.03 MPa | Không áp dụng | Không áp dụng | Không áp dụng | 200 |
| 0.1 MPa | 1400 | 650 | 500 | 400 |
| 0.21 MPa | 1800 | Không áp dụng | Không áp dụng | Không áp dụng |
| 0.56 MPa | Không áp dụng | 1800 | Không áp dụng | Không áp dụng |
| 0.87 MPa | Không áp dụng | Không áp dụng | 1800 | Không áp dụng |
| 1.0 MPa | Không áp dụng | Không áp dụng | Không áp dụng | 1500 |
Bảng So Sánh Tùy Chọn Orifice Yoshitake TB-5
Việc lựa chọn orifice phù hợp cho bẫy hơi Yoshitake TB-5 phụ thuộc vào chênh áp làm việc thực tế của hệ thống. Mỗi orifice được thiết kế để hoạt động tối ưu trong một dải chênh áp cụ thể. Bảng so sánh dưới đây giúp quý khách có cái nhìn tổng quan về sự khác biệt giữa các tùy chọn orifice, từ đó đưa ra lựa chọn phù hợp.
| Tiêu chí | Orifice 0.21 MPa | Orifice 0.56 MPa | Orifice 0.87 MPa | Orifice 1.0 MPa |
|---|---|---|---|---|
| Cỡ áp dụng | 32A - 50A | 15A - 50A | 15A - 50A | 15A - 50A |
| Chênh áp tối đa | 0.21 MPa | 0.56 MPa | 0.87 MPa | 1.0 MPa |
| Ứng dụng điển hình | Hệ thống áp suất rất thấp, lưu lượng lớn | Hệ thống áp suất thấp | Hệ thống áp suất trung bình | Hệ thống áp suất cao |
| Ưu điểm chính | Lưu lượng xả lớn nhất ở áp suất thấp | Cân bằng giữa lưu lượng và áp suất | Phù hợp áp suất trung bình | Chịu áp suất cao nhất |
| Xuất xứ | Nhật Bản | Nhật Bản | Nhật Bản | Nhật Bản |
Bảng Phụ Kiện Và Linh Kiện Thay Thế Yoshitake TB-5
Bẫy hơi Yoshitake TB-5 được thiết kế dạng mô-đun, cho phép thay thế các bộ phận bên trong mà không cần thay toàn bộ thiết bị. Bộ PCA Assembly bao gồm các linh kiện tiêu hao như đế van, tấm dẫn hướng, van, cần gạt, vòng giữ và ốc vít. Ngoài ra còn có các linh kiện thay thế riêng lẻ như gioăng, cốc phao và lưới lọc. Lưu ý rằng nắp lưới lọc không thể tháo rời, cần vệ sinh lưới lọc bằng cách tháo nút xả đáy và xả rửa.
| Nhóm phụ kiện | Mô tả chi tiết | Vật liệu | Xuất xứ | Giá bán |
|---|---|---|---|---|
| PCA Assembly | Bộ linh kiện tiêu hao bao gồm đế van, tấm dẫn hướng, van, cần gạt, vòng giữ, ốc vít | Thép không gỉ | Nhật Bản | Liên hệ |
| Gioăng làm kín | Gioăng chịu nhiệt, chịu áp lực giữa nắp và thân van | Graphite, PTFE | Nhật Bản | Liên hệ |
| Cốc phao | Cốc phao chìm điều khiển đóng mở van theo mực nước ngưng | Thép không gỉ | Nhật Bản | Liên hệ |
| Lưới lọc | Lưới lọc bảo vệ các chi tiết bên trong khỏi cặn bẩn | Thép không gỉ | Nhật Bản | Liên hệ |
Bảng Tùy Chọn Tính Năng Đặc Biệt Yoshitake TB-5
Bẫy hơi Yoshitake TB-5 có thể được đặt hàng với các tùy chọn tính năng đặc biệt theo yêu cầu. Các tùy chọn này bao gồm lỗ thông hơi lớn, cốc phao thông hơi nhiệt, dây cọ rửa và van một chiều tích hợp. Lưu ý rằng đối với các cỡ 15A đến 25A, chỉ có thể lắp đặt một trong hai tùy chọn van một chiều hoặc cốc phao thông hơi nhiệt, không thể lắp đặt đồng thời cả hai.
| Mã tùy chọn | Tên tính năng | Mô tả | Áp dụng cho cỡ |
|---|---|---|---|
| LV | Large vent | Lỗ thông hơi lớn giúp xả khí nhanh hơn khi khởi động | Tất cả các cỡ |
| T | Thermic vent bucket | Cốc phao thông hơi nhiệt giúp xả khí hiệu quả hơn | Tất cả các cỡ, lưu ý cho 15A - 25A |
| VW | Scrub wire | Dây cọ rửa giúp làm sạch cặn bẩn trong quá trình vận hành | Tất cả các cỡ |
| V | Built-in check valve | Van một chiều tích hợp ngăn dòng chảy ngược | Tất cả các cỡ, lưu ý cho 15A - 25A |
Đánh Giá Chất Lượng Bẫy Hơi Yoshitake TB-5
Bẫy hơi Yoshitake TB-5 được đánh giá cao về độ bền cơ học và khả năng chống búa nước. Dòng bẫy hơi kiểu cốc phao chìm có kết cấu luôn đóng và chỉ mở khi có nước ngưng, giúp ngăn chặn hiện tượng thất thoát hơi hiệu quả và đảm bảo hệ thống luôn vận hành ổn định. Cơ cấu cốc phao chìm hoạt động theo chu kỳ xả ngưng gián đoạn, phù hợp cho các hệ thống có áp suất dao động và môi trường làm việc có nhiều cặn bẩn nhờ lưới lọc tích hợp bên trong.
Với thân van và nắp van bằng gang cầu, toàn bộ chi tiết làm việc bên trong bằng thép không gỉ, bẫy hơi Yoshitake TB-5 có khả năng chống ăn mòn tốt, chịu nhiệt độ lên đến 220 độ C và áp suất tối đa 1.0 MPa. Nhiều tùy chọn orifice với các mức chênh áp khác nhau mang lại sự linh hoạt cao trong việc lựa chọn thiết bị phù hợp với từng điều kiện vận hành cụ thể. Đây là lựa chọn tin cậy cho các ngành công nghiệp dệt nhuộm, thực phẩm, giấy, cao su và các hệ thống gia nhiệt quy mô vừa và lớn.
Câu Hỏi Thường Gặp Về Bẫy Hơi Yoshitake TB-5
Bẫy hơi Yoshitake TB-5 khác gì so với dòng TB-20?
Bẫy hơi Yoshitake TB-5 và TB-20 đều thuộc dòng cốc phao chìm, tuy nhiên TB-5 có dải kích cỡ rộng hơn từ 15A đến 50A và chỉ sử dụng kết nối mặt bích, trong khi TB-20 có kích cỡ từ 15A đến 25A và có cả lựa chọn kết nối ren. TB-5 có nhiều tùy chọn orifice hơn, đáp ứng đa dạng yêu cầu về chênh áp và lưu lượng, phù hợp cho cả hệ thống nhỏ và lớn.
Làm sao để chọn đúng orifice cho bẫy hơi Yoshitake TB-5?
Orifice của bẫy hơi Yoshitake TB-5 được chọn dựa trên chênh áp làm việc thực tế giữa đầu vào và đầu ra của bẫy hơi. Đối với cỡ 15A đến 25A có ba tùy chọn orifice với chênh áp tối đa 0.56 MPa, 0.87 MPa và 1.0 MPa. Đối với cỡ 32A đến 50A có thêm tùy chọn orifice 0.21 MPa cho hệ thống áp suất rất thấp với lưu lượng lớn. Quý khách cần xác định chính xác chênh áp này để chọn đúng orifice.
Làm sao để vệ sinh lưới lọc của bẫy hơi Yoshitake TB-5?
Nắp lưới lọc của bẫy hơi Yoshitake TB-5 không thể tháo rời. Để vệ sinh lưới lọc, quý khách cần tháo nút xả đáy ở phía dưới thân van và xả rửa để loại bỏ cặn bẩn tích tụ. Việc vệ sinh định kỳ giúp đảm bảo dòng chảy thông suốt và bảo vệ các chi tiết bên trong khỏi hư hỏng do cặn bẩn gây ra.
Bẫy hơi Yoshitake TB-5 có thể lắp thêm van một chiều không?
Có. Bẫy hơi Yoshitake TB-5 có tùy chọn van một chiều tích hợp với mã V. Tuy nhiên, lưu ý rằng đối với các cỡ 15A đến 25A, chỉ có thể lắp đặt một trong hai tùy chọn van một chiều hoặc cốc phao thông hơi nhiệt, không thể lắp đặt đồng thời cả hai. Đối với các cỡ 32A đến 50A, có thể lắp đặt nhiều tùy chọn hơn tùy theo yêu cầu.
Bộ PCA Assembly của bẫy hơi Yoshitake TB-5 bao gồm những gì?
Bộ PCA Assembly của bẫy hơi Yoshitake TB-5 là bộ linh kiện tiêu hao bao gồm đế van, tấm dẫn hướng, van, cần gạt, vòng giữ và ốc vít. Đây là các chi tiết chịu mài mòn trong quá trình vận hành và cần được thay thế định kỳ để đảm bảo thiết bị hoạt động hiệu quả. Việc sử dụng bộ PCA Assembly chính hãng giúp đảm bảo chất lượng và độ bền của thiết bị.
Thời gian giao hàng bẫy hơi Yoshitake TB-5 mất bao lâu?
Đối với các model bẫy hơi Yoshitake TB-5 thông dụng, TBCNSG thường có sẵn hàng tại kho, thời gian giao hàng từ 1 đến 3 ngày làm việc. Đối với các model có tùy chọn orifice đặc biệt hoặc tính năng tùy chọn cần đặt hàng riêng, thời gian giao hàng dự kiến từ 4 đến 6 tuần tùy theo lịch trình sản xuất của nhà máy Yoshitake.
