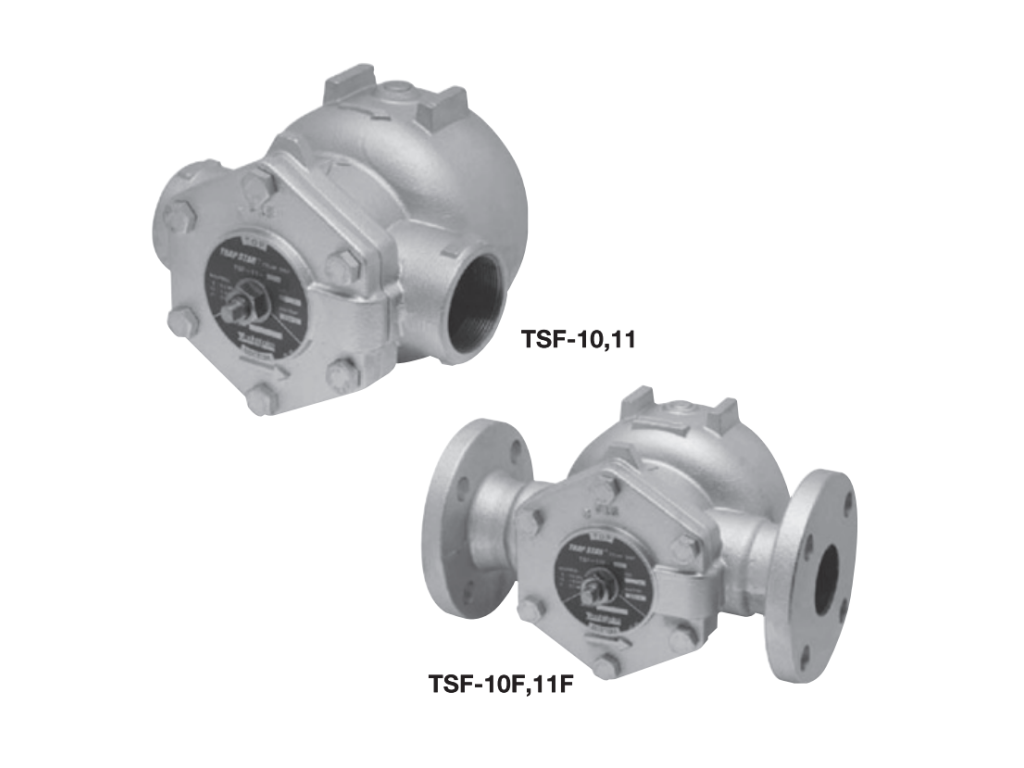

Bẫy hơi Yoshitake TSF-11 và TSF-11F là dòng bẫy hơi dạng phao (Float Steam Trap) được sản xuất trực tiếp tại Nhật Bản bởi thương hiệu Yoshitake. Đây là dòng sản phẩm được thiết kế để xả nước ngưng tụ liên tục một cách hiệu quả, không làm thất thoát hơi nước, giúp tối ưu hiệu suất nhiệt và tiết kiệm năng lượng cho hệ thống hơi công nghiệp. Model TSF-11 sử dụng kết nối ren, trong khi TSF-11F sử dụng kết nối mặt bích, đáp ứng linh hoạt cho nhiều kiểu lắp đặt đường ống khác nhau.
Dòng bẫy hơi này nổi bật với khả năng xả nước ngưng tụ liên tục, tích hợp van xả khí nhiệt tĩnh giúp rút ngắn thời gian gia nhiệt hệ thống, đồng thời cho phép điều chỉnh hướng dòng chảy linh hoạt mà không cần tháo rời nắp bảo vệ. Nhờ thiết kế các bộ phận chính được gắn trên nắp, việc bảo trì và thay thế linh kiện của TSF-11 và TSF-11F có thể thực hiện ngay trên đường ống, giúp giảm thiểu thời gian ngừng máy và chi phí vận hành cho doanh nghiệp.
Bảng Giá Bẫy Hơi Yoshitake TSF-11 Kết Nối Ren
Model TSF-11 có thân bằng gang cầu (Ductile cast iron), kết nối ren theo tiêu chuẩn JIS Rc hoặc NPT. Sản phẩm có ba dải áp suất làm việc tương ứng với các mã hậu tố -5, -10 và -21. Giá bán phụ thuộc vào kích thước danh định và dải áp suất làm việc, quý khách vui lòng liên hệ để nhận báo giá chính xác cho từng mã sản phẩm.
| Mã sản phẩm | Kích thước danh định | Kiểu kết nối | Dải áp suất làm việc | Nhiệt độ tối đa | Vật liệu thân | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|---|
| TSF-11-5 | 25A - 50A | Ren JIS Rc / NPT | 0.01 - 0.5 MPa | 220°C | Gang cầu | Nhật Bản | Liên hệ |
| TSF-11-10 | 25A - 50A | Ren JIS Rc / NPT | 0.01 - 1.0 MPa | 220°C | Gang cầu | Nhật Bản | Liên hệ |
| TSF-11-21 | 25A - 50A | Ren JIS Rc / NPT | 0.01 - 2.1 MPa | 220°C | Gang cầu | Nhật Bản | Liên hệ |
Bảng Giá Bẫy Hơi Yoshitake TSF-11F Kết Nối Mặt Bích
Model TSF-11F được thiết kế với kết nối mặt bích tiêu chuẩn JIS 20K FF, ASME 150/300 hoặc EN PN25. Dòng sản phẩm này phù hợp với các hệ thống đường ống công nghiệp có yêu cầu tháo lắp nhanh, đồng bộ với các thiết bị mặt bích tiêu chuẩn. Tương tự như bản ren, TSF-11F cũng có ba dải áp suất làm việc cho khách hàng lựa chọn.
| Mã sản phẩm | Kích thước danh định | Kiểu kết nối | Dải áp suất làm việc | Nhiệt độ tối đa | Vật liệu thân | Xuất xứ | Giá bán |
|---|---|---|---|---|---|---|---|
| TSF-11F-5 | 25A - 50A | Mặt bích JIS 20K FF, ASME 150/300, EN PN25 | 0.01 - 0.5 MPa | 220°C | Gang cầu | Nhật Bản | Liên hệ |
| TSF-11F-10 | 25A - 50A | Mặt bích JIS 20K FF, ASME 150/300, EN PN25 | 0.01 - 1.0 MPa | 220°C | Gang cầu | Nhật Bản | Liên hệ |
| TSF-11F-21 | 25A - 50A | Mặt bích JIS 20K FF, ASME 150/300, EN PN25 | 0.01 - 2.1 MPa | 220°C | Gang cầu | Nhật Bản | Liên hệ |
So Sánh Kỹ Thuật Giữa Bẫy Hơi Yoshitake TSF-11 Và TSF-11F
Cả hai model TSF-11 và TSF-11F đều có chung nguyên lý hoạt động dạng phao, vật liệu chế tạo và dải áp suất làm việc. Sự khác biệt chính nằm ở kiểu kết nối, ảnh hưởng trực tiếp đến cách lắp đặt và phạm vi ứng dụng thực tế. Bảng so sánh dưới đây giúp khách hàng dễ dàng nhận biết sự khác nhau và lựa chọn model phù hợp với hệ thống đường ống hiện có.
| Tiêu chí so sánh | TSF-11 | TSF-11F |
|---|---|---|
| Nguyên lý hoạt động | Dạng phao xả ngưng liên tục | Dạng phao xả ngưng liên tục |
| Kiểu kết nối | Ren JIS Rc / NPT | Mặt bích JIS 20K FF, ASME 150/300, EN PN25 |
| Kích thước danh định | 25A - 50A | 25A - 50A |
| Dải áp suất làm việc | 0.01 - 0.5 MPa, 0.01 - 1.0 MPa, 0.01 - 2.1 MPa | 0.01 - 0.5 MPa, 0.01 - 1.0 MPa, 0.01 - 2.1 MPa |
| Nhiệt độ tối đa | 220°C | 220°C |
| Vật liệu thân | Gang cầu | Gang cầu |
| Vật liệu phao và van | Thép không gỉ Inox | Thép không gỉ Inox |
| Khả năng xoay hướng dòng chảy | Có, xoay 360° không cần tháo nắp | Có, xoay 360° không cần tháo nắp |
| Van xả khí nhiệt tĩnh | Tích hợp sẵn | Tích hợp sẵn |
| Ứng dụng điển hình | Hệ thống ống ren, không gian lắp đặt vừa và nhỏ | Hệ thống ống bích, yêu cầu tháo lắp nhanh, đồng bộ tiêu chuẩn |
| Xuất xứ | Nhật Bản | Nhật Bản |
Bảng Phụ Kiện Và Linh Kiện Thay Thế Cho Bẫy Hơi Yoshitake TSF-11 / TSF-11F
Bẫy hơi Yoshitake TSF-11 và TSF-11F được thiết kế dạng mô-đun với các bộ phận chính gắn trên nắp van. Điều này cho phép người vận hành tháo nắp kiểm tra và thay thế linh kiện ngay trên đường ống mà không phải cắt bỏ hay tháo rời toàn bộ thân van. Dưới đây là các nhóm phụ kiện và linh kiện thay thế phổ biến cho dòng sản phẩm này.
| Nhóm phụ kiện | Mô tả chi tiết | Vật liệu | Model tương thích | Xuất xứ | Giá bán |
|---|---|---|---|---|---|
| Phao xả ngưng | Phao cơ học điều khiển van xả nước ngưng tự động, xả liên tục | Thép không gỉ Inox | TSF-11, TSF-11F | Nhật Bản | Liên hệ |
| Bộ van và ghế van | Cụm van đóng mở xả nước ngưng, bề mặt tiếp xúc được gia công chính xác chống rò rỉ | Thép không gỉ Inox | TSF-11, TSF-11F | Nhật Bản | Liên hệ |
| Van xả khí nhiệt tĩnh | Bộ xả khí tự động dạng nhiệt tĩnh, rút ngắn thời gian gia nhiệt khi khởi động | Thép không gỉ Inox | TSF-11, TSF-11F | Nhật Bản | Liên hệ |
| Gioăng làm kín thân van | Gioăng chịu nhiệt, chịu áp lực, đảm bảo kín khít giữa nắp và thân van | Graphite, PTFE | TSF-11, TSF-11F | Nhật Bản | Liên hệ |
| Bộ đai ốc và bu lông nắp van | Phụ kiện xiết nắp van, chịu lực tốt, chống ăn mòn trong môi trường hơi nóng | Thép không gỉ Inox | TSF-11, TSF-11F | Nhật Bản | Liên hệ |
| Bộ cờ lê chuyên dụng | Dụng cụ hỗ trợ xoay lõi điều chỉnh hướng dòng chảy khi lắp đặt | Thép hợp kim | TSF-11, TSF-11F | Nhật Bản | Liên hệ |
Hướng Dẫn Lắp Đặt Và Lưu Ý Khi Sử Dụng Bẫy Hơi Yoshitake TSF-11 / TSF-11F
Khi lắp đặt bẫy hơi Yoshitake TSF-11 hoặc TSF-11F, khách hàng cần đặc biệt lưu ý đến việc điều chỉnh nhãn máy (name plate). Việc điều chỉnh này phải được thực hiện trong điều kiện hệ thống không có áp suất để đảm bảo an toàn tuyệt đối cho người vận hành. Sử dụng cờ lê giữ chặt phần lõi (cock) và nới lỏng đai ốc, sau đó xoay lõi để điều chỉnh hướng nhãn sao cho chữ "TOP" ở phía trên và chữ "BOTTOM" ở phía dưới. Cuối cùng, siết chặt đai ốc sau khi đã điều chỉnh xong.
Trong trường hợp dòng chảy đi từ dưới lên (bottom to top), cần rút ngắn đoạn ống đứng phía trước bẫy hơi. Việc này giúp bẫy hơi mở và xả nước ngưng dễ dàng hơn, tránh hiện tượng kẹt phao hoặc xả ngưng không triệt để. Ngoài ra, khi thiết kế hệ thống, khuyến nghị chọn bẫy hơi có dung lượng xả lớn hơn ít nhất 2 lần so với lượng nước ngưng thực tế sinh ra để đảm bảo an toàn và hiệu quả vận hành lâu dài.
Đánh Giá Chất Lượng Bẫy Hơi Yoshitake TSF-11 / TSF-11F
Bẫy hơi Yoshitake TSF-11 và TSF-11F được đánh giá là một trong những dòng bẫy hơi dạng phao chất lượng cao trên thị trường thiết bị công nghiệp. Thân van được chế tạo từ gang cầu có độ bền cơ học tốt, chịu va đập và áp lực làm việc hiệu quả. Các chi tiết bên trong như phao, van và ghế van đều được làm bằng thép không gỉ Inox, mang lại khả năng chống ăn mòn vượt trội trong môi trường hơi nóng và nước ngưng tụ.
Điểm nổi bật của dòng sản phẩm này là khả năng xả nước ngưng liên tục mà không gây ra hiện tượng đọng nước, giúp duy trì nhiệt độ ổn định cho thiết bị trao đổi nhiệt. Việc tích hợp van xả khí nhiệt tĩnh tự động giúp loại bỏ khí không ngưng nhanh chóng, rút ngắn thời gian khởi động hệ thống và giảm tiêu hao nhiên liệu. Thiết kế xoay hướng dòng chảy linh hoạt 360° mà không cần tháo nắp bảo vệ là một ưu điểm kỹ thuật đáng giá, giúp đơn giản hóa quá trình lắp đặt ở nhiều vị trí khác nhau.
Khả năng bảo trì dễ dàng là một yếu tố được nhiều khách hàng công nghiệp đánh giá cao ở dòng TSF-11 và TSF-11F. Các bộ phận chính được bố trí gắn trên nắp van, cho phép kỹ thuật viên tháo nắp kiểm tra và thay thế linh kiện ngay trên đường ống mà không cần tháo toàn bộ thân van. Điều này giúp giảm thiểu thời gian ngừng máy và tiết kiệm chi phí bảo trì đáng kể cho doanh nghiệp trong quá trình vận hành lâu dài.
Câu Hỏi Thường Gặp Về Bẫy Hơi Yoshitake TSF-11 / TSF-11F
Bẫy hơi Yoshitake TSF-11 và TSF-11F khác nhau ở điểm nào?
Điểm khác biệt chính nằm ở kiểu kết nối. TSF-11 sử dụng kết nối ren theo tiêu chuẩn JIS Rc hoặc NPT, phù hợp với đường ống ren. TSF-11F sử dụng kết nối mặt bích theo tiêu chuẩn JIS 20K FF, ASME 150/300 hoặc EN PN25, phù hợp với hệ thống đường ống bích cần tháo lắp nhanh. Các thông số kỹ thuật còn lại như áp suất, nhiệt độ và vật liệu đều tương đương nhau.
Dải áp suất làm việc của bẫy hơi Yoshitake TSF-11 là bao nhiêu?
Bẫy hơi Yoshitake TSF-11 và TSF-11F có ba dải áp suất làm việc tùy theo mã hậu tố. Mã -5 hoạt động trong dải 0.01 đến 0.5 MPa. Mã -10 hoạt động trong dải 0.01 đến 1.0 MPa. Mã -21 hoạt động trong dải 0.01 đến 2.1 MPa. Khách hàng cần xác định áp suất vận hành thực tế của hệ thống để chọn đúng mã sản phẩm.
Vì sao cần hệ số an toàn lớn hơn 2 khi chọn bẫy hơi Yoshitake?
Biểu đồ dung lượng xả của nhà sản xuất thể hiện giá trị tối đa trong điều kiện lý tưởng. Thực tế vận hành có nhiều yếu tố dao động như áp suất thay đổi, nhiệt độ không ổn định, cặn bẩn trong hơi. Vì vậy, chọn bẫy hơi có dung lượng xả lớn hơn ít nhất 2 lần so với lượng nước ngưng thực tế giúp đảm bảo thiết bị hoạt động hiệu quả và bền bỉ, tránh quá tải.
Bẫy hơi Yoshitake TSF-11 có thể thay thế linh kiện ngay trên đường ống không?
Có. Các bộ phận chính của TSF-11 và TSF-11F được gắn trên nắp van. Người vận hành có thể tháo nắp kiểm tra và thay thế phao, van, ghế van hoặc bộ xả khí nhiệt tĩnh ngay trên đường ống mà không cần cắt bỏ hay tháo rời toàn bộ thân van. Điều này giúp tiết kiệm thời gian bảo trì đáng kể.
Khi lắp đặt bẫy hơi Yoshitake TSF-11 cần lưu ý điều gì về nhãn máy?
Nhãn máy cần được điều chỉnh trong điều kiện hệ thống không có áp suất. Dùng cờ lê giữ phần lõi và nới lỏng đai ốc, sau đó xoay lõi để chữ "TOP" ở phía trên và "BOTTOM" ở phía dưới. Cuối cùng siết chặt đai ốc. Việc điều chỉnh đúng hướng nhãn máy giúp bẫy hơi hoạt động chính xác theo thiết kế.
Bẫy hơi Yoshitake TSF-11 sử dụng vật liệu gì cho các chi tiết bên trong?
Các chi tiết bên trong của TSF-11 và TSF-11F như phao, van và ghế van đều được làm bằng thép không gỉ Inox. Thân van được làm bằng gang cầu. Sự kết hợp này mang lại khả năng chống ăn mòn tốt trong môi trường hơi nóng và nước ngưng tụ, đồng thời đảm bảo độ bền cơ học cao cho thiết bị trong quá trình vận hành.
