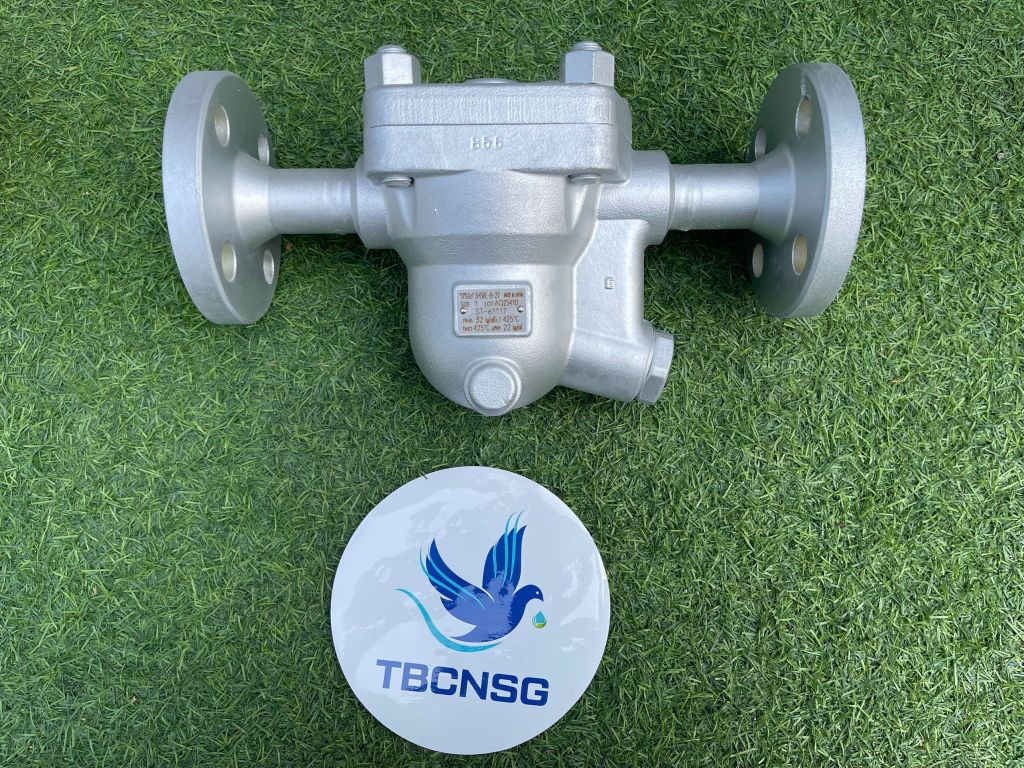

Bẫy hơi phao TLV JH5RL-X, JH5RL-B và JH5RH-B là dòng thiết bị xả nước ngưng cao cấp được thiết kế bằng thép đúc với độ bền vượt trội, chuyên dụng cho các thiết bị công nghệ quy mô từ nhỏ đến trung bình. Sản phẩm này thuộc dòng Free Float Steam Trap (bẫy hơi phao tự do) nổi tiếng của hãng TLV, giúp thay thế hiệu quả cho các dòng bẫy hơi cũ kém ổn định, đảm bảo hệ thống nhiệt vận hành với hiệu suất tối đa. Tại Việt Nam, Công ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín cung cấp giải pháp này cho các nhà máy dệt nhuộm, thực phẩm và hóa chất.
Đặc tính kỹ thuật nổi bật của dòng bẫy hơi TLV JH5 Series
Điểm khác biệt lớn nhất của dòng bẫy hơi này chính là công nghệ đệm đỡ 3 điểm (Three-Point Seating). Thiết kế này cho phép phao được mài chính xác tuyệt đối, kết hợp với màng nước làm kín giúp ngăn chặn thất thoát hơi ngay cả khi lượng nước ngưng cực thấp hoặc không có tải. Việc sử dụng bẫy hơi phao tự do giúp quá trình xả nước ngưng diễn ra liên tục, êm ái, tránh hiện tượng va đập thủy lực thường thấy ở các dòng bẫy hơi đóng ngắt gián đoạn.
Tùy theo nhu cầu vận hành, người dùng có thể lựa chọn các model phù hợp:
- Model JH5RL-X: Sử dụng capsule nhiệt tĩnh (X-element) với tính năng "fail open". Thiết bị tự động xả khí ở nhiệt độ gần bằng nhiệt độ bão hòa, cực kỳ hiệu quả cho các hệ thống cần độ nhạy nhiệt cao.
- Model JH5RL-B và JH5RH-B: Sử dụng van xả khí lưỡng kim (bimetal), phù hợp cho cả hệ thống hơi quá nhiệt và áp suất cao, giúp khởi động hệ thống nhanh chóng bằng cách giải phóng khí không ngưng ngay từ giai đoạn đầu.
Để hiểu rõ hơn về nguyên lý hoạt động, quý khách có thể tham khảo thêm bài viết Bẫy hơi là gì ? để có cái nhìn tổng quan nhất về thiết bị này trong công nghiệp.
Thông số kỹ thuật chi tiết các model JH5RL-X, JH5RL-B và JH5RH-B
Đội ngũ kỹ thuật của TBCNSG đã tổng hợp bảng thông số chi tiết để quý khách hàng dễ dàng lựa chọn model phù hợp với thông số DN (đường kính danh nghĩa) và áp suất vận hành của hệ thống:
| Thông số | JH5RL-X | JH5RL-B | JH5RH-B |
|---|---|---|---|
| Kiểu kết nối | Ren, Hàn bọc ống, Mặt bích | Ren, Hàn bọc ống, Mặt bích | Hàn bọc ống, Mặt bích |
| Kích cỡ (mm) | 15, 20, 25, 40, 50 | 15, 20, 25, 40, 50 | 15, 20, 40, 50 |
| Áp suất tối đa (PMO) | 3.2 MPaG | 4.6 MPaG | 8.0 MPaG |
| Nhiệt độ tối đa (TMO) | 240 °C | 425 °C | 425 °C |
| Cơ chế xả khí | X-element (Nhiệt tĩnh) | Bimetal (Lưỡng kim) | Bimetal (Lưỡng kim) |
| Vật liệu thân | Thép đúc (Cast Steel) | Thép đúc (Cast Steel) | Thép đúc (Cast Steel) |
Lưu ý quy đổi đơn vị: 1 MPa = 10.197 kg/cm². Việc nắm rõ áp suất chênh lệch tối đa (ΔPMX) là cực kỳ quan trọng để chọn số lỗ xả (Orifice No.) phù hợp từ số 2 đến số 80, đảm bảo lưu lượng xả nước ngưng tối ưu.
Ứng dụng thực tế và kinh nghiệm triển khai
Trong quá trình cung cấp và hỗ trợ kỹ thuật tại các khu công nghiệp ở Đồng Nai, Bình Dương và TP. Hồ Chí Minh, TBCNSG đã lắp đặt model JH5RL-B cho hệ thống sấy công nghiệp sử dụng hơi quá nhiệt. Kết quả cho thấy hệ thống gia nhiệt nhanh hơn 15% so với trước đây nhờ khả năng xả khí nhanh của van lưỡng kim, đồng thời giảm thiểu đáng kể chi phí bảo trì nhờ lưới lọc tích hợp diện tích lớn bên trong thiết bị.
Các dòng Bẫy hơi của TLV được thiết kế theo dạng module, cho phép kỹ thuật viên có thể tháo lắp và vệ sinh các bộ phận bên trong trực tiếp ngay trên đường ống mà không cần cắt rời mối hàn hay tháo mặt bích, giúp tiết kiệm thời gian dừng máy.
Tại sao nên chọn mua bẫy hơi TLV tại TBCNSG?
TBCNSG không chỉ là đơn vị phân phối thương mại mà còn là đối tác kỹ thuật giàu kinh nghiệm. Chúng tôi khẳng định năng lực chuyên môn thông qua:
- Cam kết chính hãng: Đầy đủ chứng chỉ CO/CQ từ nhà sản xuất TLV Nhật Bản.
- Hỗ trợ kỹ thuật: Đội ngũ kỹ sư sẵn sàng tư vấn tính toán chọn size Steam Trap và số lỗ xả phù hợp với tải nhiệt thực tế.

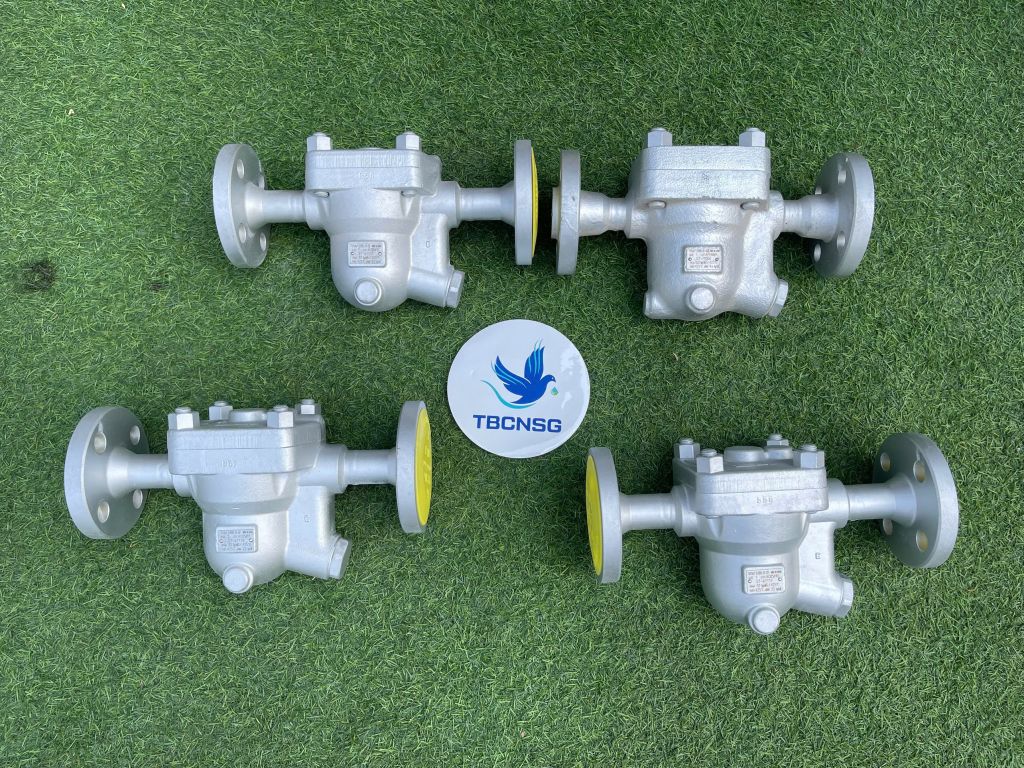

- Hàng sẵn kho: Luôn có sẵn các model JH5RL-X và JH5RL-B với các tiêu chuẩn mặt bích JIS, ANSI để giao hàng nhanh chóng.
- Dịch vụ sau bán hàng: Bảo hành chính hãng, hỗ trợ hướng dẫn thay thế lắp đặt tận nơi hoặc từ xa cho các nhà máy tại khu vực phía Nam và trên toàn quốc.
Việc đầu tư vào một chiếc bẫy hơi phao chất lượng như TLV JH5 Series là giải pháp kinh tế lâu dài, giúp doanh nghiệp giảm tiêu hao nhiên liệu lò hơi và bảo vệ các thiết bị trao đổi nhiệt đắt tiền. Nếu hệ thống của bạn đang gặp vấn đề về búa nước hoặc gia nhiệt chậm, hãy liên hệ ngay với kỹ thuật viên của chúng tôi để được khảo sát và tư vấn dòng Free Float Steam Trap with Three-Point Seating phù hợp nhất.
Để tìm hiểu thêm về các giải pháp xử lý nước ngưng khác, quý khách có thể xem thêm danh mục thiết bị bẫy hơi công nghiệp để có sự so sánh khách quan giữa các thương hiệu hàng đầu thế giới.
