Giới thiệu & Nguyên lý hoạt động

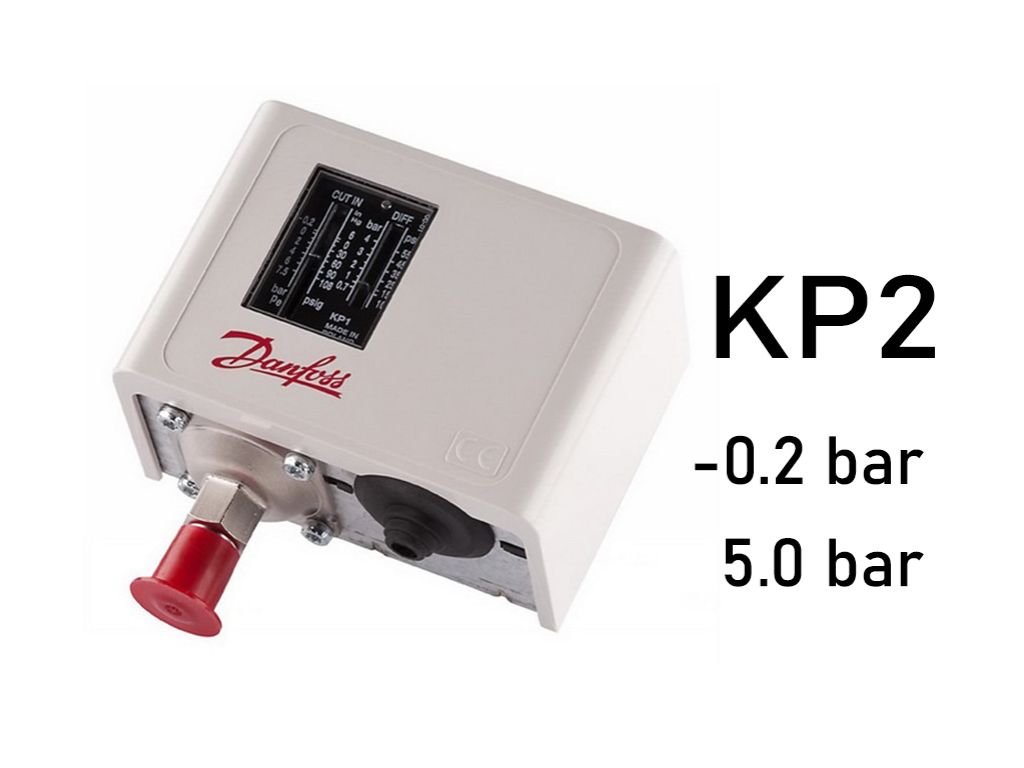

Công tắc áp suất Danfoss KP2 là một thiết bị cơ điện được thiết kế để giám sát và điều khiển các hệ thống hoạt động dưới áp suất thấp. Nguyên lý hoạt động cơ bản dựa trên sự cân bằng lực giữa áp suất tác động lên màng ngăn và lực lò xo điều chỉnh. Khi áp suất trong hệ thống vượt quá hoặc giảm xuống dưới ngưỡng cài đặt, màng ngăn sẽ di chuyển, làm thay đổi trạng thái của các tiếp điểm điện. Công tắc KP2 thường được sử dụng như một rơ-le bảo vệ áp suất thấp, tự động ngắt mạch khi áp suất giảm xuống dưới mức cho phép và tự động phục hồi (auto-reset) khi áp suất trở lại ngưỡng an toàn.
Thông số kỹ thuật chi tiết
- Vật liệu chế tạo: Vỏ ngoài bằng nhựa ABS, các bộ phận tiếp xúc với môi trường áp suất bằng kim loại (thường là đồng thau hoặc thép không gỉ tùy model cụ thể).
- Kích thước: Không áp dụng kích thước DN cho thiết bị này, kích thước kết nối áp suất là ren 1/4 inch.
- Áp suất danh nghĩa (PN): Không áp dụng PN tiêu chuẩn.
- Dải áp suất điều chỉnh (Range): -0.2 bar đến 5.0 bar.
- Độ vi sai (Differential): Có thể điều chỉnh từ 0.4 bar đến 1.5 bar.
- Áp suất làm việc tối đa (Maximum Working Pressure - MWP): 17 bar.
- Nhiệt độ làm việc của môi trường: -25°C đến +65°C.
- Nhiệt độ môi trường xung quanh: -40°C đến +65°C.
- Loại tiếp điểm: SPDT (Single Pole Double Throw) - Cực đơn, ném đôi. Bao gồm 1 tiếp điểm Thường Đóng (NC) và 1 tiếp điểm Thường Mở (NO) chung.
- Cấu hình tiếp điểm: Có khả năng đóng/ngắt mạch cho cả mạch điều khiển và mạch cảnh báo.
- Khả năng chịu tải của tiếp điểm: Tùy thuộc vào điện áp AC/DC, ví dụ: 6A (AC1), 2A (AC3), 0.5A (DC13).
- Kiểu kết nối áp suất: Ren 1/4 inch (Flare fitting hoặc ren ống tiêu chuẩn).
- Cấp bảo vệ (IP Rating): IP44.
- Tiêu chuẩn áp dụng: Các tiêu chuẩn về an toàn điện và cơ khí liên quan đến thiết bị điều khiển áp suất.
- Chức năng: Tự động phục hồi (Auto-reset).
- Thiết kế: Cơ học, không cần nguồn cấp riêng cho hoạt động cảm biến áp suất.
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Độ tin cậy cao: Thiết kế cơ học đơn giản, ít bộ phận chuyển động, mang lại độ bền và tuổi thọ cao trong các ứng dụng công nghiệp.
- Khả năng tự động phục hồi: Chức năng auto-reset giúp hệ thống tự động hoạt động trở lại khi điều kiện áp suất được khắc phục, giảm thiểu sự can thiệp thủ công và thời gian ngừng hoạt động.
- Linh hoạt trong đấu nối: Tiếp điểm SPDT cho phép sử dụng cho cả hai cấu hình mạch: Thường Đóng (NC) và Thường Mở (NO), phù hợp với nhiều sơ đồ điều khiển khác nhau.
- Dải điều chỉnh rộng: Khả năng cài đặt dải áp suất và độ vi sai linh hoạt cho phép tùy chỉnh phù hợp với yêu cầu cụ thể của từng hệ thống.
- Khả năng chịu áp suất cao: Áp suất làm việc tối đa 17 bar cho phép thiết bị hoạt động an toàn trong các hệ thống có áp suất biến động lớn hơn dải cài đặt.
- Cấp bảo vệ IP44: Phù hợp cho việc lắp đặt trong môi trường có bụi và nước bắn tóe nhẹ, tăng cường độ bền và tuổi thọ khi lắp đặt trong điều kiện không lý tưởng.
- Chi phí hợp lý: So với các loại công tắc áp suất điện tử, KP2 có chi phí đầu tư ban đầu thấp hơn.
Nhược điểm kỹ thuật:
- Độ chính xác hạn chế: Là thiết bị cơ học, độ chính xác có thể không cao bằng các loại công tắc áp suất điện tử, đặc biệt là ở các ngưỡng áp suất rất nhỏ hoặc khi yêu cầu độ lặp lại cao.
- Độ nhạy với rung động: Các bộ phận cơ khí có thể bị ảnh hưởng bởi rung động mạnh, có khả năng làm sai lệch điểm cài đặt hoặc gây hư hỏng theo thời gian.
- Không có chức năng giám sát từ xa: Không tích hợp khả năng kết nối mạng hoặc truyền tín hiệu giám sát từ xa, chỉ thực hiện chức năng đóng/ngắt mạch cục bộ.
- Khó khăn trong việc hiệu chuẩn chi tiết: Việc điều chỉnh dải áp suất và độ vi sai đòi hỏi thao tác thủ công và có thể cần kinh nghiệm để đạt được giá trị chính xác mong muốn.
- Giới hạn về dải nhiệt độ hoạt động: Mặc dù dải nhiệt độ khá rộng, nhưng vẫn có thể không phù hợp cho các ứng dụng hoạt động ở nhiệt độ cực cao hoặc cực thấp.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Chọn vị trí lắp đặt: Lắp đặt công tắc ở vị trí tránh rung động mạnh, nhiệt độ quá cao hoặc quá thấp, và tránh tiếp xúc trực tiếp với các yếu tố gây ăn mòn. Đảm bảo có đủ không gian để thao tác điều chỉnh và bảo trì.
- Kết nối ren: Sử dụng băng keo non hoặc vật liệu làm kín ren phù hợp để đảm bảo kết nối ren 1/4 inch với đường ống hoặc cổng áp suất của hệ thống. Siết chặt vừa đủ để tránh rò rỉ nhưng không làm hư hỏng ren.
- Đấu nối điện:
- Ngắt nguồn điện hoàn toàn trước khi đấu nối.
- Xác định cấu hình mạch cần thiết (Thường Đóng - NC hoặc Thường Mở - NO).
- Với tiếp điểm SPDT, có ba cực đấu nối: C (Chung - Common), NO (Normally Open), NC (Normally Closed).
- Nếu sử dụng làm mạch cảnh báo áp suất thấp (ngắt khi áp suất giảm): Đấu dây điều khiển vào cực C và NC.
- Nếu sử dụng làm mạch bảo vệ áp suất thấp (đóng mạch khi áp suất tăng trở lại): Đấu dây điều khiển vào cực C và NO.
- Đảm bảo tất cả các kết nối dây điện được siết chặt và cách điện tốt.
- Kiểm tra kết nối: Sau khi lắp đặt, kiểm tra lại tất cả các kết nối cơ khí và điện để đảm bảo an toàn và chính xác.
Vận hành:
- Cài đặt dải áp suất:
- Sử dụng tuốc nơ vít để điều chỉnh vít cài đặt "Range" hoặc "Cut-out". Vặn theo chiều kim đồng hồ để tăng áp suất ngắt, ngược chiều kim đồng hồ để giảm.
- Tham khảo biểu đồ hoặc nhãn trên thiết bị để xác định hướng điều chỉnh.
- Cài đặt độ vi sai:
- Sử dụng tuốc nơ vít để điều chỉnh vít cài đặt "Differential". Vặn theo chiều kim đồng hồ để tăng độ vi sai, ngược chiều kim đồng hồ để giảm.
- Độ vi sai xác định khoảng áp suất chênh lệch giữa điểm ngắt (cut-out) và điểm đóng mạch trở lại (cut-in).
- Kiểm tra hoạt động:
- Sau khi cài đặt, cấp nguồn cho hệ thống và quan sát hoạt động của công tắc.
- Thay đổi áp suất hệ thống trong dải làm việc và kiểm tra xem công tắc có ngắt/đóng mạch đúng theo cài đặt hay không.
- Kiểm tra chức năng tự động phục hồi khi áp suất trở về ngưỡng cho phép.
- Lưu ý quan trọng: Không vận hành thiết bị vượt quá áp suất làm việc tối đa (MWP) là 17 bar.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra trực quan: Định kỳ kiểm tra bên ngoài thiết bị xem có dấu hiệu hư hỏng vật lý, ăn mòn, hoặc rò rỉ không.
- Kiểm tra kết nối điện: Đảm bảo các đầu nối dây điện luôn sạch sẽ, không bị oxy hóa và được siết chặt.
- Kiểm tra chức năng: Định kỳ (ví dụ: 6 tháng/lần) thực hiện kiểm tra hoạt động của công tắc bằng cách thay đổi áp suất hệ thống để xác nhận khả năng ngắt/đóng mạch và chức năng tự động phục hồi.
- Vệ sinh: Nếu cần, làm sạch nhẹ nhàng bên ngoài thiết bị bằng vải khô hoặc ẩm. Tránh sử dụng hóa chất mạnh hoặc ngâm thiết bị trong nước.
Xử lý sự cố thường gặp:
- Công tắc không ngắt mạch khi áp suất giảm xuống dưới ngưỡng cài đặt:
- Kiểm tra xem có nguồn điện cấp cho mạch điều khiển hay không.
- Kiểm tra lại cài đặt dải áp suất (Range). Có thể cài đặt quá thấp hoặc sai.
- Kiểm tra xem tiếp điểm có bị kẹt hoặc bị dính (welded) do quá tải hoặc ngắn mạch trước đó hay không.
- Kiểm tra xem kết nối điện có bị lỏng hoặc đứt dây hay không.
- Nếu các bước trên không khắc phục được, có thể màng ngăn hoặc lò xo bên trong đã bị hư hỏng, cần thay thế thiết bị.
- Công tắc không đóng mạch trở lại sau khi áp suất tăng lên (chức năng auto-reset không hoạt động):
- Kiểm tra lại cài đặt độ vi sai (Differential). Nếu độ vi sai quá lớn, áp suất có thể chưa đủ để đóng mạch trở lại.
- Kiểm tra xem kết nối điện có bị lỏng hoặc đứt dây hay không.
- Kiểm tra xem tiếp điểm có bị dính hoặc hư hỏng hay không.
- Kiểm tra xem có vật cản nào ngăn cản sự di chuyển của màng ngăn hoặc cơ cấu tiếp điểm hay không.
- Áp suất ngắt/đóng mạch không ổn định hoặc sai lệch nhiều so với cài đặt:
- Kiểm tra xem có rung động mạnh tác động lên thiết bị không.
- Kiểm tra xem có sự thay đổi đột ngột về áp suất trong hệ thống không.
- Kiểm tra lại cài đặt dải áp suất và độ vi sai.
- Nếu vấn đề vẫn tiếp diễn, có thể thiết bị đã bị lão hóa hoặc hư hỏng bên trong.
- Rò rỉ tại kết nối ren:
- Kiểm tra lại độ kín của băng keo non hoặc vật liệu làm kín ren.
- Kiểm tra ren trên thiết bị và trên đường ống xem có bị mòn, nứt hoặc hư hỏng không.
- Siết chặt lại kết nối một cách cẩn thận.
Ứng dụng thực tế
Công tắc áp suất Danfoss KP2 là một giải pháp lý tưởng cho nhiều ứng dụng yêu cầu giám sát và bảo vệ áp suất thấp, bao gồm:
- Hệ thống lạnh và điều hòa không khí (HVAC):
- Bảo vệ máy nén khỏi hoạt động dưới áp suất bay hơi quá thấp, tránh hư hỏng do thiếu dầu bôi trơn hoặc đóng băng.
- Giám sát áp suất đường hút để điều khiển quạt hoặc van.
- Hệ thống bơm nước:
- Bảo vệ bơm khỏi hoạt động khi nguồn nước đầu vào bị mất hoặc áp suất quá thấp, ngăn ngừa bơm chạy khô.
- Điều khiển hoạt động của bơm trong các hệ thống có bình tích áp khi áp suất giảm xuống dưới ngưỡng cài đặt.
- Hệ thống khí nén:
- Giám sát áp suất thấp trong các bình chứa khí hoặc đường ống.
- Sử dụng như một phần của hệ thống điều khiển cho các thiết bị khí nén hoạt động ở áp suất thấp.
- Các ứng dụng công nghiệp khác:
- Giám sát áp suất trong các bồn chứa hóa chất, dầu mỡ hoạt động ở áp suất thấp.
- Ứng dụng trong các hệ thống tưới tiêu tự động.
- Sử dụng trong các thiết bị y tế yêu cầu kiểm soát áp suất chính xác.
