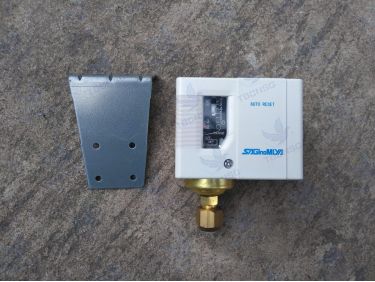

Công tắc áp suất là một thiết bị điều khiển quan trọng trong các hệ thống cơ điện và đường ống công nghiệp, có chức năng giám sát áp suất chất lỏng hoặc chất khí và thực hiện đóng/ngắt mạch điện khi áp suất đạt đến một ngưỡng giá trị được thiết lập trước. Trong kỹ thuật quốc tế, thiết bị này được gọi là Pressure Switch. Tại thị trường Việt Nam, ngoài tên gọi phổ biến, các kỹ sư còn gọi là rơ le áp suất. Trong các tài liệu kỹ thuật từ Trung Quốc, thiết bị được ghi là 压力开关 (Yālì kāiguān), còn trong tiếng Nhật là 圧力スイッチ (Atsuryoku suitchi).
Vai trò của thiết bị này không chỉ dừng lại ở việc bảo vệ máy bơm, máy nén khí khỏi tình trạng quá áp hoặc hụt áp, mà còn là mắt xích quan trọng trong việc tự động hóa quy trình vận hành. Từ các hệ thống phòng cháy chữa cháy (PCCC) tại TP.HCM đến các dây chuyền sản xuất thực phẩm tại Bình Dương, thiết bị này xuất hiện như một "người gác cổng" tận tụy, đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống đường ống và thiết bị ngoại vi.

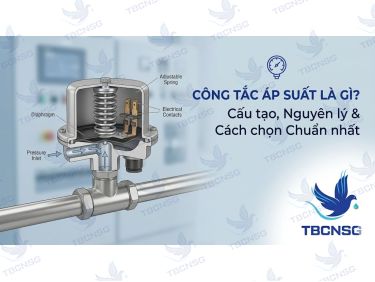

Cấu tạo chi tiết của công tắc áp suất
Một bộ Pressure Switch tiêu chuẩn được cấu thành từ nhiều bộ phận cơ khí và điện tử chính xác, đảm bảo khả năng phản ứng nhạy bén với sự thay đổi của áp lực môi chất:
- Bộ phận cảm biến (Sensing Element): Đây là phần tiếp xúc trực tiếp hoặc gián tiếp với môi chất. Tùy vào dải áp suất, bộ phận này có thể là màng (Diaphragm), ống Bourdon, piston hoặc rơ le xếp (Bellows). Vật liệu thường dùng là Inox 304, Inox 316L hoặc đồng thau để chống ăn mòn.
- Lò xo điều chỉnh (Range Spring): Quyết định ngưỡng áp suất tác động. Độ cứng của lò xo sẽ đối kháng với áp lực từ môi chất để xác định điểm cài đặt (Set point).
- Vít điều chỉnh (Adjustment Screw): Cho phép người vận hành thay đổi lực nén của lò xo, từ đó điều chỉnh giá trị áp suất muốn thiết bị kích hoạt.
- Tiếp điểm điện (Electrical Contacts): Thường là dạng SPDT (Single Pole Double Throw) hoặc DPDT. Khi áp suất đạt ngưỡng, cơ cấu cơ khí sẽ đẩy tiếp điểm chuyển trạng thái từ đóng sang mở (NC sang NO) hoặc ngược lại.
- Vỏ bảo vệ (Housing): Thường làm bằng nhựa kỹ thuật cao cấp, nhôm đúc hoặc thép không gỉ, đạt tiêu chuẩn chống nước, chống bụi như IP65, IP67.
Nguyên lý hoạt động của thiết bị

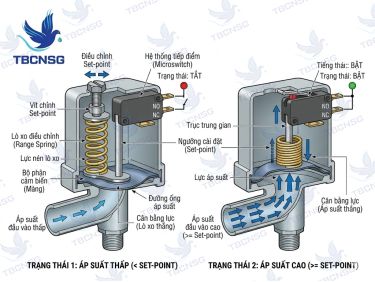

Nguyên lý vận hành của công tắc áp suất dựa trên sự cân bằng lực giữa áp suất môi chất và lực đàn hồi của lò xo bên trong thiết bị. Quy trình này diễn ra qua các giai đoạn logic sau:
Khi môi chất (nước, khí, hơi) đi vào cổng kết nối, áp lực của nó sẽ tác động lên bộ phận cảm biến (ví dụ là màng mỏng). Nếu áp suất này thấp hơn giá trị đã cài đặt, lực lò xo sẽ giữ tiếp điểm ở trạng thái mặc định. Khi áp suất tăng dần và thắng được lực nén của lò xo, màng cảm biến sẽ bị đẩy lên, thông qua một cơ cấu đòn bẩy để tác động làm thay đổi trạng thái của tiếp điểm điện.
Ngược lại, khi áp suất giảm xuống dưới ngưỡng (trừ đi một khoảng sai lệch gọi là Deadband/Hysteresis), lò xo sẽ đẩy bộ phận cảm biến về vị trí cũ, đưa tiếp điểm điện trở lại trạng thái ban đầu. Cơ chế này giúp điều khiển các thiết bị ngoại vi như khởi động hoặc dừng máy bơm, đóng mở van điện từ một cách hoàn toàn tự động.
Kinh nghiệm kỹ thuật: Một sai lầm phổ biến là chọn công tắc có dải đo quá sát với áp suất làm việc thực tế. Điều này khiến thiết bị thường xuyên bị "nhảy" liên tục (chattering), gây hư hỏng tiếp điểm và làm mất ổn định hệ thống. Tốt nhất nên chọn dải đo sao cho áp suất làm việc nằm trong khoảng 30% - 60% dải thang đo của thiết bị.
Phân loại công tắc áp suất phổ biến
Để đáp ứng nhu cầu đa dạng trong công nghiệp, thiết bị được phân chia thành nhiều dòng dựa trên đặc tính kỹ thuật:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Theo môi trường | Nước, Khí nén, Hơi nóng, Hóa chất | Vật liệu màng và vỏ thay đổi để chịu nhiệt hoặc chống ăn mòn. |
| Theo cấu tạo | Công tắc đơn, Công tắc kép | Loại kép tích hợp cả bảo vệ cao áp và thấp áp trên một thân. |
| Theo nguyên lý | Cơ học, Điện tử | Loại điện tử có màn hình hiển thị và độ chính xác cực cao. |
| Theo dải áp suất | Áp suất thấp, Áp suất cao, Chân không | Dải đo từ vài mbar đến hàng trăm bar (PN10, PN16, PN25, PN40). |
Trong các hệ thống giám sát hiện đại, người ta thường lắp đặt song song Công tắc áp suất cùng với Đồng hồ áp suất để vừa có thể điều khiển tự động, vừa có thể quan sát trực quan giá trị áp suất thực tế tại hiện trường.
Hướng dẫn lựa chọn thiết bị phù hợp
Việc lựa chọn đúng thiết bị không chỉ đảm bảo kỹ thuật mà còn tối ưu chi phí đầu tư. Các kỹ sư cần lưu ý các thông số sau:
- Dải cài đặt (Range): Khoảng áp suất mà bạn có thể điều chỉnh ngưỡng đóng ngắt.
- Độ trễ (Deadband/Differential): Khoảng chênh lệch giữa áp suất ngắt và áp suất đóng lại. Thông số này rất quan trọng để tránh máy bơm bị khởi động/dừng quá dày đặc.
- Vật liệu kết nối: Nếu dùng cho nước sạch có thể dùng đồng thau, nhưng với hóa chất hoặc thực phẩm bắt buộc phải dùng Inox 316.
- Kiểu kết nối: Ren NPT, BSP hoặc mặt bích theo tiêu chuẩn JIS, ANSI, DIN.
- Môi trường làm việc: Nếu lắp đặt tại các khu vực ven biển như Vũng Tàu, cần ưu tiên loại có vỏ chống ăn mòn muối biển.
Lưu ý lắp đặt: Khi sử dụng cho hệ thống hơi nóng (steam), tuyệt đối không lắp trực tiếp thiết bị vào đường ống. Nhiệt độ cao sẽ làm hỏng màng cảm biến ngay lập tức. Luôn phải sử dụng ống xi-phông (syphon) để tạo bẫy ngưng, giúp giảm nhiệt độ hơi trước khi tiếp xúc với thiết bị.
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành tại các nhà máy ở Đồng Nai hay Long An, chúng tôi ghi nhận một số lỗi điển hình:
- Thiết bị không tác động khi áp suất thay đổi: Nguyên nhân thường do cổng kết nối bị nghẹt bởi cặn bẩn hoặc rác trong đường ống. Cách xử lý: Tháo thiết bị và vệ sinh sạch sẽ lỗ dẫn áp.
- Tiếp điểm bị cháy hoặc dính: Do dòng điện của tải (máy bơm) vượt quá khả năng chịu tải của tiếp điểm công tắc. Cách xử lý: Sử dụng khởi động từ (Contactor) để điều khiển máy bơm, công tắc áp suất chỉ đóng vai trò kích tín hiệu cho cuộn hút của khởi động từ.
- Rò rỉ môi chất tại thân công tắc: Màng cảm biến bị rách do quá áp hoặc bị ăn mòn. Cách xử lý: Thay thế thiết bị mới và kiểm tra lại van giảm áp của hệ thống.
- Hoạt động không chính xác: Lò xo bị mỏi sau thời gian dài sử dụng hoặc vít điều chỉnh bị lỏng do rung động. Cách xử lý: Hiệu chuẩn lại bằng máy tạo áp chuẩn hoặc thay mới nếu lò xo đã mất tính đàn hồi.
Hướng dẫn bảo dưỡng định kỳ
Để kéo dài tuổi thọ cho hệ thống, việc bảo dưỡng cần được thực hiện định kỳ 6 tháng hoặc 1 năm một lần:
- Kiểm tra độ kín thính của các đầu nối ren, đảm bảo không có sự rò rỉ môi chất.
- Vệ sinh các đầu tiếp điểm điện, loại bỏ lớp oxy hóa nếu có để đảm bảo tính dẫn điện tốt.
- Sử dụng thiết bị đo chuẩn để kiểm tra lại sai số giữa giá trị cài đặt và giá trị thực tế.
- Đối với các dòng Cảm biến áp suất tích hợp công tắc, cần kiểm tra thêm nguồn cấp và tín hiệu ngõ ra analog (nếu có).
Bảng so sánh các dòng công tắc áp suất phổ biến
| Đặc tính | Công tắc áp suất cơ | Công tắc áp suất điện tử |
|---|---|---|
| Độ chính xác | Trung bình (1% - 2%) | Rất cao (0.2% - 0.5%) |
| Hiển thị | Không có (phải nhìn đồng hồ rời) | Màn hình LED/LCD tích hợp |
| Độ bền môi trường | Chịu rung động tốt, không cần nguồn | Nhạy cảm với nhiễu điện, cần nguồn nuôi |
| Giá thành | Thấp, dễ thay thế | Cao, đòi hỏi kỹ thuật cài đặt |
Câu hỏi thường gặp (FAQ)
1. Tại sao công tắc áp suất của tôi thường xuyên bị hỏng tiếp điểm?
Phần lớn là do bạn đang cho dòng điện của máy bơm đi trực tiếp qua công tắc. Tiếp điểm của thiết bị thường chỉ chịu được dòng nhỏ (khoảng 5A-10A). Bạn nên đấu nối qua khởi động từ để bảo vệ thiết bị.
2. Có thể dùng công tắc áp suất nước cho khí nén được không?
Về nguyên lý là được nếu dải áp suất phù hợp. Tuy nhiên, cần kiểm tra vật liệu màng. Một số loại màng cho nước có thể bị khô cứng hoặc nhanh hỏng khi tiếp xúc với dầu trong khí nén.
3. Làm thế nào để chỉnh độ trễ (Diff) cho thiết bị?
Trên các dòng cao cấp sẽ có hai vít chỉnh: một vít chỉnh Range (điểm ngắt) và một vít chỉnh Diff (khoảng chênh lệch để đóng lại). Bạn cần xoay vít Diff theo chiều kim đồng hồ để tăng khoảng cách giữa hai ngưỡng này.
Kết luận
Công tắc áp suất đóng vai trò không thể thay thế trong việc đảm bảo an toàn và tự động hóa hệ thống công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chí lựa chọn kỹ thuật sẽ giúp bạn xây dựng một hệ thống vận hành ổn định, giảm thiểu rủi ro sự cố. Dù bạn đang vận hành một trạm bơm tại TP.HCM hay một nhà máy sản xuất tại các khu công nghiệp phía Nam, việc đầu tư vào một thiết bị chất lượng và lắp đặt đúng kỹ thuật luôn là giải pháp kinh tế nhất trong dài hạn.
