Trong các hệ thống công nghiệp hiện đại, việc kiểm soát sự chênh lệch áp suất giữa hai điểm đóng vai trò sống còn để đảm bảo an toàn và hiệu suất vận hành. Đồng hồ đo chênh áp (Differential Pressure Gauge) không chỉ đơn thuần là một thiết bị hiển thị số liệu, mà còn là "mắt thần" giúp kỹ thuật viên nhận diện sớm các sự cố trong hệ thống lọc khí, bồn chứa hay đường ống dẫn chất lỏng.

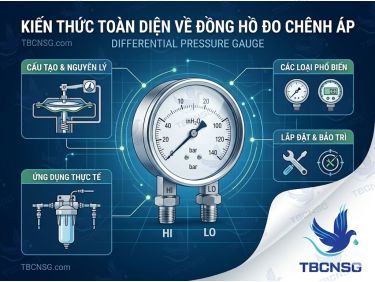

Đồng hồ đo chênh áp là gì?
Đồng hồ đo chênh áp là thiết bị đo lường sự khác biệt về áp suất giữa hai điểm khác nhau trong một hệ thống. Thay vì đo áp suất tương đối so với áp suất khí quyển như các dòng đồng hồ áp suất thông thường, thiết bị này có hai cổng kết nối (thường ký hiệu là High và Low) để tiếp nhận áp lực từ hai nguồn đồng thời.
Giá trị hiển thị trên mặt đồng hồ chính là kết quả của phép tính: ΔP = P1 - P2. Trong đó P1 là áp suất tại cổng cao áp và P2 là áp suất tại cổng thấp áp.
Nguyên lý hoạt động phổ biến
Hầu hết các dòng thiết bị đo chênh áp hiện nay hoạt động dựa trên sự biến dạng cơ học của các bộ phận cảm biến. Tùy vào dải đo và môi chất (nước, hơi, hóa chất), nhà sản xuất sẽ sử dụng các cơ chế khác nhau:
- Cơ chế màng (Diaphragm): Sử dụng một màng ngăn cách giữa hai buồng áp suất. Khi có sự chênh lệch, màng sẽ dịch chuyển và truyền động qua hệ thống bánh răng đến kim chỉ thị.
- Cơ chế ống Bourdon kép: Hai ống Bourdon riêng biệt phản ứng với hai nguồn áp lực, sự chênh lệch chuyển động giữa chúng được tính toán cơ học để hiển thị kết quả.
- Cơ chế Piston: Thường dùng cho các ứng dụng có áp suất tĩnh rất cao nhưng mức chênh lệch áp suất lại nhỏ.
Các tiêu chuẩn kỹ thuật quan trọng
Khi tích hợp thiết bị vào hệ thống đường ống, các kỹ sư tại TBCNSG luôn chú trọng đến tính tương thích của các tiêu chuẩn kết nối. Việc lựa chọn sai tiêu chuẩn không chỉ gây rò rỉ mà còn ảnh hưởng đến độ chính xác của phép đo.
| Tiêu chuẩn | Đặc điểm kỹ thuật | Ứng dụng phổ biến |
|---|---|---|
| JIS (Nhật Bản) | Thường gặp các chuẩn 10K, 20K | Máy móc nhập khẩu từ Nhật, hệ thống đóng tàu |
| ANSI (Mỹ) | Class 150, 300, 600 | Ngành dầu khí, hóa chất, năng lượng |
| DIN (Đức/Châu Âu) | PN10, PN16, PN25, PN40 | Hệ thống xử lý nước, thực phẩm, dược phẩm |
Ứng dụng thực tiễn của thiết bị đo chênh áp
Thiết bị này xuất hiện trong hầu hết các quy trình đòi hỏi sự tinh lọc và kiểm soát lưu lượng khắt khe:
- Giám sát lọc (Filter Monitoring): Đây là ứng dụng phổ biến nhất. Khi lọc bị bẩn, chênh lệch áp suất trước và sau lọc sẽ tăng lên. Đồng hồ sẽ báo hiệu thời điểm cần vệ sinh hoặc thay thế lõi lọc.
- Đo mức chất lỏng trong bồn kín: Dựa trên nguyên lý áp suất thủy tĩnh, thiết bị đo sự khác biệt giữa áp suất đáy bồn và áp suất đỉnh bồn để quy đổi ra chiều cao mực chất lỏng.
- Kiểm soát phòng sạch (Clean Room): Trong các nhà máy dược phẩm tại TP.HCM, đồng hồ chênh áp giúp duy trì áp suất dương trong phòng sạch để ngăn bụi bẩn từ bên ngoài xâm nhập vào.
- Đo lưu lượng: Kết hợp với các thiết bị như tấm orifice, sự sụt áp qua điểm thắt được dùng để tính toán lưu lượng dòng chảy của nước hoặc hơi nóng.
Lưu ý khi lựa chọn và lắp đặt
Để đảm bảo độ bền cho các dòng Pressure Gauge đo chênh lệch áp suất, kỹ thuật viên cần lưu ý các yếu tố sau:
1. Vật liệu cấu tạo: Đối với môi chất ăn mòn như hóa chất, bắt buộc sử dụng màng và bộ phận tiếp xúc bằng inox 316L hoặc phủ PTFE. Với các ứng dụng nước thông thường, vật liệu gang hoặc đồng có thể được cân nhắc để tối ưu chi phí.
2. Vị trí lắp đặt: Luôn lắp đặt thiết bị ở vị trí ít rung động. Nếu hệ thống có xung lực mạnh, nên sử dụng thêm ống siphon hoặc điền đầy dầu giảm chấn vào mặt đồng hồ.
3. Sử dụng Valve Manifold: Đây là phụ kiện không thể thiếu khi lắp đặt đồng hồ áp suất loại chênh áp. Bộ van 3 ngả hoặc 5 ngả giúp việc cân bằng áp suất trước khi vận hành và tháo rời thiết bị để bảo trì mà không cần dừng hệ thống.
Câu hỏi thường gặp (FAQ)
Tại sao kim đồng hồ không trở về mức 0 khi không có áp suất?
Hiện tượng này thường do thiết bị đã từng bị quá áp vượt ngưỡng cho phép, khiến bộ phận cảm biến cơ học bị biến dạng vĩnh viễn. Ngoài ra, việc lắp đặt không cân bằng (lệch phương) cũng có thể gây ra sai số điểm không.
Có thể dùng hai đồng hồ áp suất đơn lẻ để thay thế đồng hồ chênh áp không?
Về lý thuyết là có thể, nhưng thực tế sẽ gặp sai số rất lớn. Sai số của kết quả chênh áp sẽ bằng tổng sai số của hai đồng hồ cộng lại. Với các dải chênh áp nhỏ, việc dùng hai thiết bị rời rạc thường không mang lại giá trị chính xác cho việc điều khiển.
Môi chất hơi nóng có ảnh hưởng đến độ chính xác không?
Có. Nhiệt độ cao làm giãn nở các bộ phận cơ khí bên trong. Khi dùng cho hơi nóng, bắt buộc phải lắp đặt qua ống xi-phông chứa nước ngưng để tản nhiệt, bảo vệ màng đo của thiết bị.
Việc hiểu rõ bản chất và các thông số kỹ thuật của đồng hồ đo chênh áp giúp doanh nghiệp tối ưu hóa quy trình bảo trì và nâng cao tuổi thọ hệ thống đường ống. Tại TBCNSG, chúng tôi luôn khuyến khích khách hàng xem xét kỹ các yếu tố môi chất và áp suất tĩnh trước khi đưa ra quyết định lựa chọn thiết bị cuối cùng.
