Nhiều kỹ thuật viên khi lắp đặt hệ thống thường mắc sai lầm cơ bản: chọn đồng hồ áp suất chỉ dựa trên kích thước mặt số hoặc dải đo tối đa mà quên mất môi trường lưu chất và rung động cơ học. Hệ quả là chỉ sau vài tuần vận hành, kim đồng hồ bắt đầu nhảy loạn xạ, bị kẹt hoặc tệ hơn là vỡ mặt kính do quá áp. Thực tế, một chiếc Đồng hồ áp suất không đơn thuần là thiết bị hiển thị con số; nó là "tai mắt" bảo vệ an toàn cho toàn bộ đường ống, giúp người vận hành kiểm soát áp lực, phát hiện rò rỉ và ngăn chặn các sự cố cháy nổ tiềm ẩn. Hiểu đúng về cấu tạo và nguyên lý của Pressure gauge là yêu cầu bắt buộc để đảm bảo hệ thống hoạt động ổn định, tối ưu chi phí bảo trì và tuân thủ các tiêu chuẩn kỹ thuật khắt khe.
Đồng hồ áp suất là gì? Tên gọi và ký hiệu kỹ thuật
Đồng hồ áp suất (tên tiếng Anh: Pressure Gauge hoặc Manometer) là thiết bị đo lường áp suất của chất lỏng (nước, dầu) hoặc chất khí (hơi nóng, khí nén) trong một hệ thống kín. Kết quả đo thường được hiển thị thông qua kim chỉ thị trên thang đo chia độ hoặc màn hình điện tử.
Trong các bản vẽ kỹ thuật theo tiêu chuẩn quốc tế như ANSI hay DIN, thiết bị này thường được ký hiệu bằng một vòng tròn có chữ "PI" (Pressure Indicator) bên trong. Tùy vào khu vực và tiêu chuẩn áp dụng, đơn vị đo có thể là Bar, PSI, Kg/cm2, MPa hoặc KPa. Tại thị trường Việt Nam, phổ biến nhất vẫn là các dòng thiết bị tuân thủ tiêu chuẩn JIS (Nhật Bản) hoặc DIN (Châu Âu) với các cấp áp lực như PN10, PN16, PN25.
Nguyên lý hoạt động phổ biến: Ống Bourdon
Phần lớn các loại thiết bị đo áp suất cơ học hiện nay hoạt động dựa trên nguyên lý ống Bourdon. Đây là một ống kim loại có hình dạng chữ C, hình xoắn ốc hoặc hình lò xo, với một đầu được hàn kín và đầu còn lại nối với nguồn áp suất.
Khi lưu chất đi vào ống, áp lực làm cho ống có xu hướng giãn thẳng ra (giống như trò chơi thổi kèn giấy). Chuyển động cơ học cực nhỏ này được truyền qua một cơ cấu bánh răng truyền động, làm xoay kim đồng hồ trên mặt số. Độ chính xác của thiết bị phụ thuộc rất lớn vào vật liệu chế tạo ống Bourdon, thường là đồng (Brass) cho các ứng dụng nước sạch thông thường hoặc Inox (Stainless Steel) cho các môi trường hóa chất ăn mòn.
Lưu ý từ chuyên gia: Sai lầm phổ biến nhất trong vận hành là chọn dải đo (Scale range) quá sát với áp suất làm việc thực tế. Để thiết bị bền nhất, áp suất vận hành thường xuyên chỉ nên nằm trong khoảng 1/2 đến 2/3 dải đo tối đa của đồng hồ. Ví dụ, nếu áp suất hệ thống là 6 bar, bạn nên chọn đồng hồ có dải đo 0-10 bar thay vì 0-7 bar.

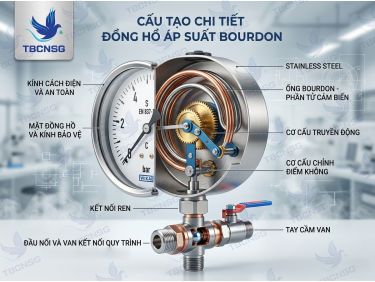

Cấu tạo chi tiết của một Pressure Gauge tiêu chuẩn
Một thiết bị đo chất lượng cao thường bao gồm các bộ phận chính sau:
- Thân vỏ (Case): Thường làm bằng thép không gỉ (Inox 304, 316) hoặc nhựa, thép đen sơn tĩnh điện.
- Mặt kính (Window): Kính cường lực hoặc nhựa Polycarbonate trong suốt.
- Mặt số (Dial): Ghi các vạch chia độ và đơn vị đo.
- Kim (Pointer): Chỉ thị giá trị áp suất thực tế.
- Bộ truyền động (Movement): Chuyển đổi chuyển động của ống Bourdon thành chuyển động quay của kim.
- Chân ren (Socket/Connection): Nơi kết nối với đường ống, phổ biến là kiểu chân đứng (Bottom connection) hoặc chân sau (Back connection).
Phân loại và định hướng lựa chọn theo nhu cầu thực tế
Để chọn đúng loại thiết bị, bạn cần xác định rõ điều kiện làm việc của hệ thống:
| Loại đồng hồ | Đặc điểm nhận diện | Ứng dụng phù hợp |
|---|---|---|
| Đồng hồ áp suất khô | Mặt trong không chứa chất lỏng | Hệ thống ít rung động, môi trường khí nén sạch. |
| Đồng hồ có màng (Diaphragm) | Có lớp màng ngăn lưu chất tiếp xúc bộ đo | Lưu chất dạng sệt, hóa chất ăn mòn, thực phẩm. |
| Đồng hồ áp suất có dầu | Bên trong chứa dầu Glycerin/Silicone | Hệ thống có rung động mạnh hoặc áp suất thay đổi liên tục. |
Trong các hệ thống tự động hóa hiện đại, nếu bạn cần xuất tín hiệu điện về tủ điều khiển PLC để giám sát từ xa, việc sử dụng Cảm biến áp suất (Pressure Transmitter) sẽ là giải pháp tối ưu hơn so với đồng hồ cơ thuần túy. Ngược lại, nếu mục tiêu chỉ là đóng ngắt bơm khi đạt ngưỡng áp suất nhất định, một chiếc Công tắc áp suất (Pressure Switch) tích hợp sẽ giúp tiết kiệm chi phí đầu tư.
Kinh nghiệm lắp đặt và xử lý sự cố tại hiện trường
Trong quá trình cung cấp thiết bị cho các nhà máy tại TP.HCM và các khu công nghiệp ở Bình Dương, TBCNSG nhận thấy nhiều trường hợp đồng hồ bị hỏng do hiện tượng "búa nước" hoặc nhiệt độ lưu chất quá cao.
Để khắc phục, kỹ thuật viên nên lắp thêm ống xi-phông (Syphon) để giảm nhiệt trước khi hơi nóng đi vào đồng hồ, hoặc sử dụng thêm van kim (Needle valve) để điều tiết lưu lượng, tránh tình trạng áp suất tăng đột ngột làm hỏng bộ truyền động cơ học.
Nếu bạn thấy kim đồng hồ bị lệch khỏi vạch số 0 khi chưa có áp suất, có thể thiết bị đã bị quá áp hoặc bị rơi rớt. Với các dòng đồng hồ có dầu, hãy nhớ cắt bỏ núm cao su phía trên sau khi lắp đặt để cân bằng áp suất khí quyển bên trong và bên ngoài vỏ, giúp kết quả đo chính xác nhất.
Các câu hỏi thường gặp (FAQ)
1. Tại sao đồng hồ áp suất lại chứa đầy nước/dầu bên trong?
Đó thường là dầu Glycerin hoặc Silicone. Lớp dầu này có tác dụng giảm chấn, bảo vệ kim khỏi rung động cơ học và bôi trơn các bánh răng bên trong, giúp kéo dài tuổi thọ thiết bị.
2. Ren NPT và ren BSP khác nhau như thế nào khi lắp đồng hồ?
Đây là hai tiêu chuẩn ren phổ biến. Ren NPT (tiêu chuẩn Mỹ) là ren côn, trong khi BSP (tiêu chuẩn Anh/Châu Âu) có cả loại ren thẳng (BSPP) và ren côn (BSPT). Việc lắp nhầm loại ren sẽ gây rò rỉ và hỏng đầu nối.
3. Bao lâu thì nên kiểm định đồng hồ áp suất một lần?
Theo quy định an toàn công nghiệp, các thiết bị đo lường áp suất nên được kiểm định định kỳ 12 tháng/lần để đảm bảo độ chính xác (Accuracy Class).
Hy vọng những chia sẻ kỹ thuật trên từ đội ngũ biên tập viên TBCNSG sẽ giúp quý khách hàng có cái nhìn sâu sắc hơn khi lựa chọn Pressure gauge. Việc hiểu rõ bản chất thiết bị không chỉ giúp hệ thống vận hành an toàn mà còn khẳng định sự chuyên nghiệp trong công tác quản lý kỹ thuật tại đơn vị. Nếu cần tư vấn sâu hơn về các giải pháp Pressure sensor hay các dòng thiết bị đóng ngắt áp suất, đừng ngần ngại liên hệ với các chuyên gia có kinh nghiệm để được hỗ trợ tối ưu nhất.
Nội dung được tổng hợp và biên tập bởi Duy Khương - Bộ phận kỹ thuật Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG).
