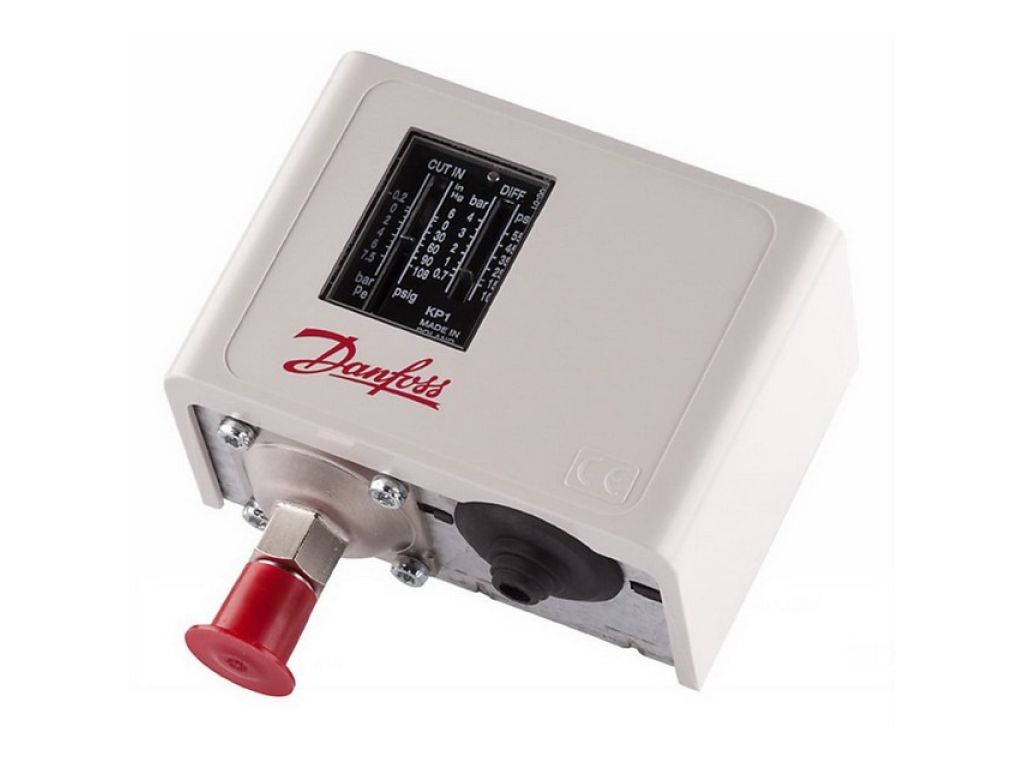

Công Tắc Áp Suất Danfoss KP1

Giới thiệu & Nguyên lý hoạt động

Công tắc áp suất Danfoss KP1 là một thiết bị cơ điện dùng để giám sát và điều khiển áp suất trong các hệ thống công nghiệp. Nguyên lý hoạt động dựa trên sự cân bằng lực giữa áp suất tác động lên một màng hoặc piston và lực của lò xo điều chỉnh. Khi áp suất vượt qua hoặc giảm xuống dưới một ngưỡng nhất định đã được cài đặt, nó sẽ làm thay đổi vị trí của một cơ cấu, từ đó kích hoạt hoặc ngắt một tiếp điểm điện. Danfoss KP1 có hai tùy chọn chức năng reset chính: tự động (Auto Reset) và thủ công (Manual Reset), cho phép người dùng lựa chọn phù hợp với yêu cầu an toàn và vận hành của từng ứng dụng cụ thể.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm kỹ thuật:

• Tính linh hoạt cao: Sự kết hợp giữa dải áp suất rộng và tùy chọn reset tự động/thủ công làm cho Danfoss KP1 phù hợp với nhiều yêu cầu ứng dụng đa dạng, từ kiểm soát áp suất cơ bản đến các chức năng an toàn nghiêm ngặt.
• Độ tin cậy cơ học: Là thiết bị cơ học, KP1 ít bị ảnh hưởng bởi nhiễu điện từ và có tuổi thọ cao khi hoạt động trong điều kiện môi trường khắc nghiệt.
• Dải điều chỉnh độ vi sai: Khả năng điều chỉnh độ vi sai (differential) cho phép tối ưu hóa tần suất đóng/ngắt của tiếp điểm, giảm thiểu hao mòn và đảm bảo hoạt động ổn định cho hệ thống.
• Tiếp điểm SPDT: Cho phép cấu hình linh hoạt trong các mạch điều khiển, có thể sử dụng cho cả chức năng đóng (NO) và mở (NC) tùy thuộc vào cách đấu nối.
• Cấp bảo vệ IP44: Cung cấp khả năng chống bụi và tia nước bắn, phù hợp cho nhiều môi trường công nghiệp.

Nhược điểm kỹ thuật:

• Độ chính xác so với cảm biến điện tử: So với các cảm biến áp suất điện tử hiện đại, công tắc áp suất cơ học như KP1 có thể có độ chính xác thấp hơn và độ nhạy không cao bằng.
• Khả năng hiển thị: KP1 không có màn hình hiển thị áp suất thực tế, chỉ cho phép cài đặt điểm tác động.
• Giới hạn nhiệt độ môi trường: Mặc dù dải nhiệt độ hoạt động là khá rộng (-25°C đến 65°C), nó có thể không phù hợp với các ứng dụng có nhiệt độ môi trường cực đoan.
• Cần hiệu chỉnh định kỳ: Các thiết bị cơ học có thể cần hiệu chỉnh định kỳ để đảm bảo độ chính xác theo thời gian.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Chọn vị trí lắp đặt: Chọn vị trí lắp đặt sao cho công tắc áp suất tiếp xúc với áp suất cần giám sát. Tránh các vị trí có rung động mạnh hoặc nhiệt độ quá cao/thấp so với giới hạn cho phép.
2. Kết nối áp suất: Sử dụng ren 1/4 inch để kết nối KP1 vào hệ thống đường ống hoặc bình chứa. Đảm bảo sử dụng vật liệu làm kín phù hợp (băng tan, keo làm kín ren) để tránh rò rỉ.
3. Đấu nối điện:
   • Ngắt nguồn điện hoàn toàn trước khi đấu nối.
   • Xác định các chân tiếp điểm (thường là chung, thường đóng, thường mở) dựa trên sơ đồ đấu nối của nhà sản xuất.
   • Đấu nối dây điện theo sơ đồ điều khiển mong muốn. Tiếp điểm SPDT cho phép đấu nối cho cả chức năng điều khiển bơm tăng áp hoặc ngắt bơm khi áp suất cao.
4. Kiểm tra cơ khí: Đảm bảo các kết nối cơ khí chắc chắn và không có rò rỉ.

Vận hành:

1. Cài đặt dải áp suất: Sử dụng núm điều chỉnh trên thiết bị để cài đặt giới hạn áp suất mong muốn. Thông thường có hai núm: một cho điểm áp suất tác động (cut-in hoặc cut-out) và một cho độ vi sai.
2. Cài đặt độ vi sai: Điều chỉnh độ vi sai để tránh hiện tượng đóng/ngắt liên tục khi áp suất dao động quanh điểm cài đặt.
3. Chọn chế độ Reset: Nếu model có tùy chọn, hãy đảm bảo chọn đúng chế độ Reset (tự động hoặc thủ công) phù hợp với yêu cầu an toàn của hệ thống. Đối với phiên bản Manual Reset, cần đảm bảo có cơ chế để người vận hành có thể reset thủ công khi cần.
4. Kiểm tra hoạt động: Cấp nguồn điện và theo dõi hoạt động của công tắc áp suất khi áp suất trong hệ thống thay đổi. Quan sát sự đóng/ngắt của tiếp điểm điện.

Bảo trì & xử lý sự cố

Bảo trì định kỳ:

• Kiểm tra trực quan: Thường xuyên kiểm tra bên ngoài thiết bị để phát hiện các dấu hiệu ăn mòn, hư hỏng hoặc rò rỉ.
• Kiểm tra hoạt động: Định kỳ kiểm tra chức năng đóng/ngắt của tiếp điểm bằng cách thay đổi áp suất hệ thống.
• Hiệu chỉnh: Nếu có nghi ngờ về độ chính xác, có thể cần hiệu chỉnh lại các điểm cài đặt áp suất và độ vi sai.
• Vệ sinh: Giữ sạch sẽ khu vực xung quanh thiết bị, tránh bụi bẩn tích tụ có thể ảnh hưởng đến hoạt động cơ khí.

Xử lý sự cố thường gặp:

• Thiết bị không tác động khi đạt áp suất cài đặt:
  • Kiểm tra nguồn điện cấp cho thiết bị.
  • Kiểm tra lại cách đấu nối điện của tiếp điểm.
  • Kiểm tra xem có bị tắc nghẽn đường ống dẫn áp suất đến công tắc hay không.
  • Cài đặt áp suất hoặc độ vi sai có thể chưa phù hợp.
• Thiết bị tác động liên tục hoặc không ổn định:
  • Độ vi sai cài đặt quá nhỏ. Tăng độ vi sai để tránh hiện tượng "chạy giật".
  • Áp suất hệ thống dao động quá nhanh hoặc quá mạnh.
  • Có thể có vấn đề về cơ khí bên trong thiết bị.
• Rò rỉ tại điểm kết nối áp suất:
  • Siết chặt lại kết nối ren.
  • Kiểm tra và thay thế vật liệu làm kín (băng tan, keo).
  • Kiểm tra ren kết nối có bị hư hỏng hay không.
• Chế độ Manual Reset không hoạt động đúng:
  • Đảm bảo đã reset thủ công theo đúng quy trình.
  • Kiểm tra xem có lỗi cơ khí hoặc điện nào khác ảnh hưởng đến cơ chế reset hay không.

Ứng dụng thực tế

Công tắc áp suất Danfoss KP1 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng, bao gồm:

• Hệ thống bơm tăng áp và giảm áp: Điều khiển hoạt động của bơm nước trong các tòa nhà, hệ thống cấp nước công nghiệp để duy trì áp suất ổn định.
• Hệ thống lạnh (Refrigeration): Giám sát áp suất gas lạnh trong các hệ thống điều hòa không khí, tủ đông, kho lạnh. Phiên bản có dải áp suất thấp rất phù hợp cho các ứng dụng này.
• Hệ thống thủy lực: Kiểm soát áp suất trong các mạch thủy lực, bảo vệ thiết bị khỏi quá áp.
• Hệ thống khí nén: Điều khiển máy nén khí, duy trì áp suất bình chứa khí nén.
• Hệ thống PCCC (Phòng cháy chữa cháy): Giám sát áp suất trong hệ thống đường ống sprinkler, điều khiển bơm chữa cháy.
• Các ứng dụng công nghiệp chung: Kiểm soát áp suất trong các quy trình sản xuất, dây chuyền công nghệ, hệ thống xử lý nước thải, v.v.
